  • Page 1 F-4 Fazer User Manual English . Français . Deutsch © 2016 Antari Lighting and Effects Ltd.
  • Page 3: Safety Information

    Never add flammable liquid of any kind to the machine. ․ Make sure there are no flammable materials close to the machine while operating. ․ Only use Antari fluid. Other fluid may lead to heater clog and malfunction. ․...
  • Page 4: Unpacking And Inspection

    If the machine fails to work, unplug the machine and stop operation immediately. ․ Contact your local Antari dealer for advise. Before transporting the machine, make sure the fluid tank is completely drained. ․ Fog fluid may present health risks if swallowed. Do not drink fog fluid. Store it ․...
  • Page 5: Product Overview

    Step 1: Place the machine on a flat surface and in a suitable large area with at least 50 cm open space around the machine. Step 2: Fill the fluid tank with Antari approved fluid. Step 3: Connect the machine to suitable rated power supply.To determine the power requirement for the machine refer to the label on the back of the machine.
  • Page 6 HOLD it until the LCD screen flashes twice. After the two flashes, press [Menu] to choose the language: English and 中文 (Chinese). Operation Control Panel Operation The machine can be operated with the onboard digital control interface. Antari F-4 Ready To Faze Button Function [MENU]...
  • Page 7 Timer Set duration from 1 to 999 seconds Duration XXX Sec Timer Set output volument from 1 to 100 % Output XXX % Volume Set output volume from 1 to 100 % Output XXX % Fan Speed Set fan speed from 20 to 100% XXX % DMX-512 W-DMX...
  • Page 8 Function Ground Data- Data+ DMX Operation Making the DMX Connection – Connect the machine to a DMX controller or to one of the machines in the DMX chain. The machine uses a 3-pin or 5-pin XLR connector for DMX connection, the connector is located on the front of the machine. Address Setup –...
  • Page 9: Service And Maintenance

    Fluid Only use Antari FLG water-based liquid for the F-4 Fazer. The machine is tested and calibrated with this liquid to get the best output performance. Warranty will be void if any other type of liquid is used, improper use of liquid may lead to machine failure and malfunction.
  • Page 10 Max. operating time 10 hrs max. output Fluid tank capacity Fluid consumption 7 ml/min. Compatible fluid Antari FLG water-based fluid Control option DMX 512, Manual, Adjustable haze volume and fan speed DMX channels 2 channels, haze volume and fan speed Power connection...
  • Page 11: Notices De Sécurité

    à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien. Veuillez suivre toute instruction de sécurité appliquée sur le boî tier de votre machine à neige Antari. Si vous avez des questions sur l'usage de la machine en toute sécurité, contactez votre revendeur Antari.
  • Page 12 Respectez une distance minimum de 50 cm entre le bec de la machine et les ․ matériaux enflammables. Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari ․ FLG ou liquides recommandée par votre revendeur. D'autres liquides à fumée pourraient causer des problèmes d'encrassage ou des crachotements.
  • Page 13: Dimensions Du Produit

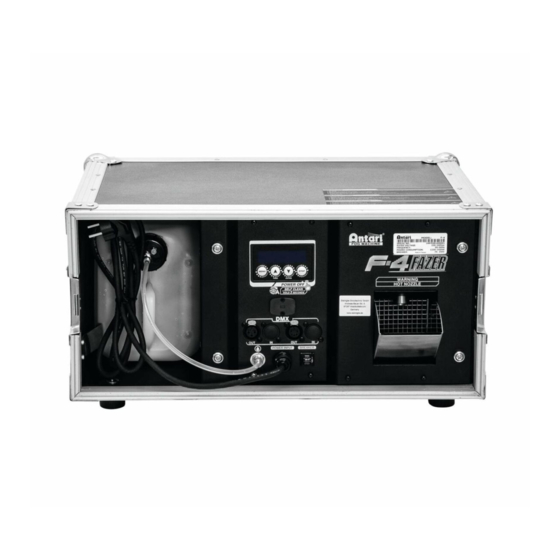

    Dimensions du produit 225mm 465mm 535mm Descriptif du produit Affichage LCD bleu, mode timer, mode volume WDMX Récepteur sans fil Bec de sortie Connecteur DMX XLR 3 broches Connecteur DMX XLR 5 broches Mise en service Etape 1 : Positionnez la machine sur une surface plane avec au moins 50cm d’espace libre tout autour.
  • Page 14: Réglage De La Langue

    [Menu] AVANT de mettre l’appareil en servicejusqu'à l'écran clignote deux fois. Après le double clignotement de l'écran, appuyez sur le bouton [Menu] pour choisisser la langue : English ou 中文 (Chinese). Opération Panneau de contrô le Vous pouvez contrôler l'appareil avec le panneau de contrôle intégrée. Antari F-4 Ready To Faze...
  • Page 15 Bouton Fonction Permet d’accéder aux différents menus [MENU] [UP]/[TIMER] Pour augmenter une valeur / Pour activer le mode Timer [DOWN]/[VOLUME] Pour diminuer une valeur / Pour activer le mode continu [STOP] Pour inactiver le débit de fumée Maintenir appuyé 3 sec pour éteindre l’appareil (nettoyage automatique) Réglage de menu Timer...
  • Page 16 W-DMX Reset Débrancher d’un émetteur W-DMX DMX Mode DMX Mode DMX Mode SYNC Run Last Setting Allume / Eteint le lancement des dernières fonctions enregistrées Configuration de la connexion DMX La machine possède fiches XLR 3 et 5 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.
  • Page 17 Ventilateur 21 – 100% Liquide Utilisez uniquement du liquide à fumée de haute qualité à base d'eau Antari FLG ou liquides recommandée par votre revendeur. La machine est testée avec ce liquide pour la puissance plus haute. Autres liquides peuvent endommager la machine. Des casses causés du fait de l'usage de liquide different ne sont pas inclus dans la garantie.
  • Page 18 Antari F-4 La machine est prête pour l'utilisation. Ready To Faze La machine à détecter une surchauffe et ne va pas fonctionner. Warning! Contactez votre revendeur Antari. Heater Overheat La machine ne se préchauffe pas correctement. Contactez votre Warning! revendeur Antari.
  • Page 19 Contenu du réservoir Consommation de liquide 7 ml/min Liquide compatible Antari FLG liquide à base d'eau Option du contrôle DMX 512, manuellement, volume d'émission et vitesse du ventilateur Canaux DMX 2 canaux, volume d'émission et vitesse du ventilateur Connexion alimentation câble d'alimentation...
  • Page 20: Bedienungsanleitung - Deutsch

    Sie es mit einem feuchten Tuch. Sollte Nebelflüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschine bitte sofort vom Netz. Kontaktieren Sie bitte einen Servicetechniker oder Ihren Antari-Händler, bevor Sie die Maschine erneut benutzen. Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile.
  • Page 21 Nebelflüssigkeiten können zum Verstopfen oder zu Beschädigungen des Geräts führen. Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, ․ schalten Sie sie bitte sofort ab. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt auf. Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder ․...
  • Page 22 Geräteabmessungen 225mm 465mm 535mm Geräteü bersicht Blaue LCD-Anzeige, Timer-Betrieb, Dauer- Betrieb WDMX Wireless Solution Düse DMX 3-polig XLR DMX 5-polig XLR Inbetriebnahme Schritt 1: Installieren Sie die Nebelmaschine auf einer ebenen Oberfläche. Halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein. Schritt 2: Füllen Sie den Tank mit Nebelflüssigkeit.
  • Page 23 Die Menüsprache lässt sich umstellen. Drücken und halten Sie dazu die Taste [Menu] BEVORSie die Maschine einschalten bis das Display wiederholt blinkt. Drücken Sie die Taste [Menu], um die Sprache zu wählen: English and 中文 (Chinesisch). Bedienung Bedienfeld Die Bedienung der Maschine erfolgt über das Bedienfeld. Antari F-4 Ready to Faze...
  • Page 24 Taste Funktion [MENU] Zum Anwählen von Funktionen [UP]/[TIMER] Zum Erhöhen eines Werts/Zum Aktivieren des Timer- Betriebs [DOWN]/[VOLUME] Runter/Zum Aktivieren des Dauerbetriebs [STOP] Zum Stoppen des Nebelausstoß es. Zum Starten der Selbstreinigung 3 Sekunden gedrückt halten Menü einstellungen Timer Zeitintervalle zwischen 1 und 999 Sekunden einstellen Interval XXX Sec Timer Nebeldauer zwischen 1 und 999 Sekunden einstellen...
  • Page 25 W-DMX Reset Verbindung mit W-DMX-Sendeeinheit trennen. DMX Mode DMX Mode DMX Mode SYNC Run Last Setting Mit letzter Einstellung starten ein-/ausschalten. Belegung der DMX-Anschlü sse Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den DMX-Anschluss. Die nachfolgende Grafik zeigt die Belegung der Buchsen. Kontakt Funktion Masse...
  • Page 26 6 – 255 Lüfter 21 – 100 % Nebelflü ssigkeit Verwenden Sie nur die Antari-Nebelflüssigkeit FLG oder andere hochwertige Nebelflüssigkeiten auf Wasserbasis, die von Ihrem Händler empfohlen wurden. Die Maschine wurde mit dieser Flüssigkeit getestet und kalibriert, um die beste Leistung zu erzielen.
  • Page 27 Das Heizelement ist überhitzt und nicht betriebsbereit. Bitte Warning! kontaktieren Sie einen Servicetechniker oder Ihren Antari- Heizelement Händler. überhitzt Die Maschine kann nicht aufheizen und ist nicht betriebsbreit. Warning! Bitte kontaktieren Sie einen Servicetechniker oder Ihren Antari- Temp Error Händler. Technische Daten Spannungsversorgung 110-120V 60Hz 220-240V 50Hz...
  • Page 28 AC 120V/230V, 1500W Aufwärmzeit ca. 60 s Max. Betriebszeit 10 Std. bei max. Ausstoß Tankinhalt Fluidverbrauch 7 ml/Min. Empf. Flüssigkeit Antari FLG wasserbasierte Flüssigkeit Steuerung DMX 512, manuell, Nebelmenge und Lüftergeschwindigkeit einstellbar DMX-Kanäle 2 Kanäle, Nebelmenge und Lüftergeschwindigkeit Netzanschluss Netzkabel DMX-Anschluss 3-polig und 5-polig XLR Maß...
