LineaLed Stick
Complimenti per aver acquistato un prodotto Coemar, vi siete assicurati un prodotto della massima qual-
ità, nei componenti e nella tecnologia.
Informazioni generali
LineaLed Stick è composto principalmente da componenti a semiconduttori, necessita quindi di perso-
nale specializzato per qualsiasi tipo di intervento a partire dalla installazione, oppure potete rivolgervi ai
centri di assistenza autorizzati Coemar.
Prevenzione degli incendi
1. Non installate mai l'apparecchio su superfici infiammabili.
2. Distanza minima da materiale infiammabile: 0,1 m.
3. Distanza minima dal primo oggetto illuminabile: 0,1 m.
Prevenzione da scariche elettriche
1. Non maneggiate il prodotto con mani bagnate o in presenza di acqua.
2. Non installate mai l'apparecchio esposto alla pioggia o in ambienti ad alta umidità.
Sicurezza
1. Installate sempre il prodotto con viti sempre in abbinamento a rondelle isolanti evitando di allargare
i fori sulla basetta.
2. Non installate mai l'apparecchio in locali dove non esiste flusso di aria costante; la temperatura
ambiente massima deve essere 35°C.
3. Le superfici esterne dell'apparecchio, in alcuni punti, possono raggiungere la temperatura di 60°C.
Non toccatele mai prima che siano passati almeno 2 minuti dallo spegnimento dei led.
4. Non toccare con mani o attrezzi i led o gli altri elementi elettronici mentre l'apparecchio è alimenta-
to.
Condizioni di garanzia
1. L'apparecchio è garantito per 12 mesi dalla data di acquisto contro difetti di fabbricazione o dei mate-
riali che lo compongono.
2. Sono esclusi dalla garanzia guasti dovuti ad imperizia o ad un uso non appropriato dell'apparecchio.
3. La garanzia decade in qualsiasi momento qualora l'apparecchio sia stato manomesso o aperto da
personale non autorizzato.
4. La garanzia non prevede la sostituzione dell'apparecchio.
Normative CE
L'apparecchio soddisfa i requisiti essenziali della direttiva CE.

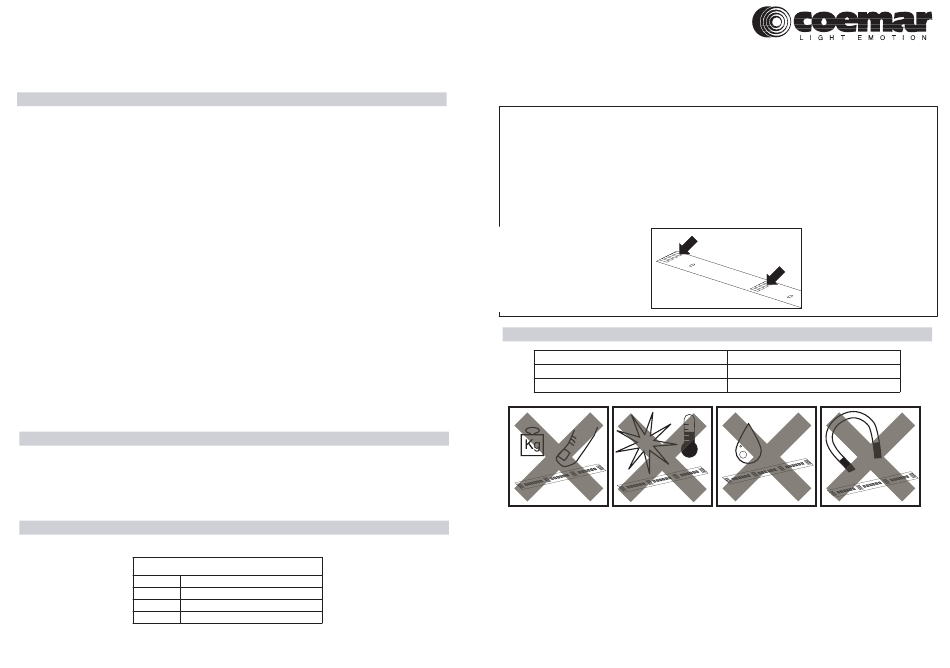

Fissaggio meccanico
LineaLed Stick può essere installata solo in ambienti chiusi o in ambienti esterni protetta dalle intempe-
rie. Può essere installata a terra, sospesa o a parete e può funzionare in qualsiasi posizione.
LineaLed Stick può essere fissata esclusivamente su superfici rigide e diritte evitando di fletterla o farle
seguire curve
Alimentazione
La connessione di Linealed Stick deve essere effettuata rispettando la seguente tabella.
LineaLed Stick RGB
G- Canale verde (polo negativo)
R- Canale rosso (polo negativo)
+ 24V dC (polo positivo comune)
B- Canale blu (polo negativo)
RGB
Installazione
I canali devono essere alimentati mediante un alimentatore elettronico stabilizzato a max.24V dc.
E' possibile collegare in serie più LineaLed Stick utilizzando i connettori liberi rispettandone le polarità.
Si raccomanda di utilizzare sezione dei cavi adeguata, in funzione della fonte di alimentazione utilizzata
e della lunghezza della serie
-! ATTENZIONE !-
Essendo LineaLed Stick un apparecchio a semiconduttore, può raggiungere temperature conside-
revoli in funzione del luogo dove è installata; per evitare di correre il rischio di danneggiarla irre-
parabilmente, consigliamo di effettuare una misurazione portando i tre colori al massimo e rileva-
re la temperatura dei led finchè il dato rilevato non si è stabilizzato: qualora la temperatura supe-
rasse i 60°C è necessario che l'apparecchio venga fissato ad un adeguato dissipatore oppure in
condizioni di ventilazione forzata che porti la temperatura sotto tale soglia. Qualora si opti per la
prima soluzione, si raccomanda di utilizzare sempre la pasta termoconduttiva e di isolare adeguatamen-
te i connettori (fig.sotto) sul lato inferiore o di applicare i dissipatori lasciando scoperti i connettori stessi.
Specifiche tecniche
Alimentazione
Max Temperatura esterna componenti
Temperatura ambiente min / max
Coemar s.p.a.
via Inghilterra 2/A - 46042 Castel Goffredo (Mantova) Italy
ph. +39 0376/77521 - fax +39 0376/780657
24 V dc
60°C
-10 / +35°C
