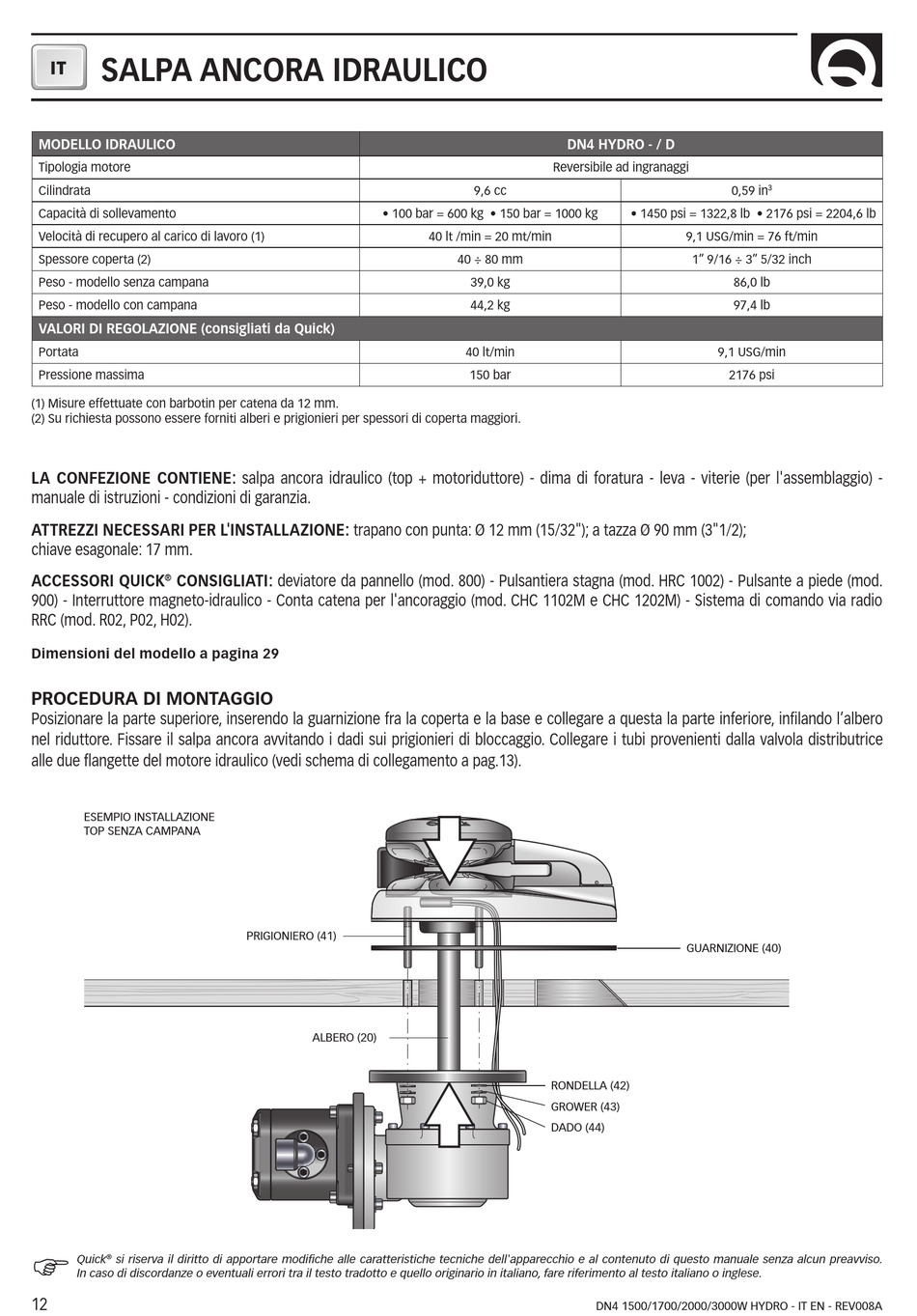

SALPA ANCORA IDRAULICO
IT
MODELLO IDRAULICO
Tipologia motore
Cilindrata
Capacità di sollevamento
Velocità di recupero al carico di lavoro (1)
Spessore coperta (2)
Peso - modello senza campana
Peso - modello con campana
VALORI DI REGOLAZIONE (consigliati da Quick)
Portata
Pressione massima
(1) Misure effettuate con barbotin per catena da 12 mm.
(2) Su richiesta possono essere forniti alberi e prigionieri per spessori di coperta maggiori.
LA CONFEZIONE CONTIENE: salpa ancora idraulico (top + motoriduttore) - dima di foratura - leva - viterie (per l'assemblaggio) -
manuale di istruzioni - condizioni di garanzia.
ATTREZZI NECESSARI PER L'INSTALLAZIONE: trapano con punta: Ø 12 mm (15/32"); a tazza Ø 90 mm (3"1/2);
chiave esagonale: 17 mm.
ACCESSORI QUICK
CONSIGLIATI: deviatore da pannello (mod. 800) - Pulsantiera stagna (mod. HRC 1002) - Pulsante a piede (mod.
®
900) - Interruttore magneto-idraulico - Conta catena per l'ancoraggio (mod. CHC 1102M e CHC 1202M) - Sistema di comando via radio
RRC (mod. R02, P02, H02).
Dimensioni del modello a pagina 29
PROCEDURA DI MONTAGGIO
Posizionare la parte superiore, inserendo la guarnizione fra la coperta e la base e collegare a questa la parte inferiore, infilando l'albero
nel riduttore. Fissare il salpa ancora avvitando i dadi sui prigionieri di bloccaggio. Collegare i tubi provenienti dalla valvola distributrice
alle due flangette del motore idraulico (vedi schema di collegamento a pag.13).
ESEMPIO INSTALLAZIONE
TOP SENZA CAMPANA
F
Quick
®
si riserva il diritto di apportare modifiche alle caratteristiche tecniche dell'apparecchio e al contenuto di questo manuale senza alcun preavviso.
In caso di discordanze o eventuali errori tra il testo tradotto e quello originario in italiano, fare riferimento al testo italiano o inglese.
12
• 100 bar = 600 kg • 150 bar = 1000 kg
PRIGIONIERO (41)
ALBERO (20)
DN4 HYDRO - / D
Reversibile ad ingranaggi
9,6 cc
40 lt /min = 20 mt/min
40 ÷ 80 mm
39,0 kg
44,2 kg
40 lt/min
150 bar
RONDELLA (42)
GROWER (43)
DADO (44)
DN4 1500/1700/2000/3000W HYDRO - IT EN - REV008A
0,59 in
3
• 1450 psi = 1322,8 lb • 2176 psi = 2204,6 lb
9,1 USG/min = 76 ft/min
1" 9/16 ÷ 3" 5/32 inch
86,0 lb
97,4 lb
9,1 USG/min
2176 psi
GUARNIZIONE (40)
