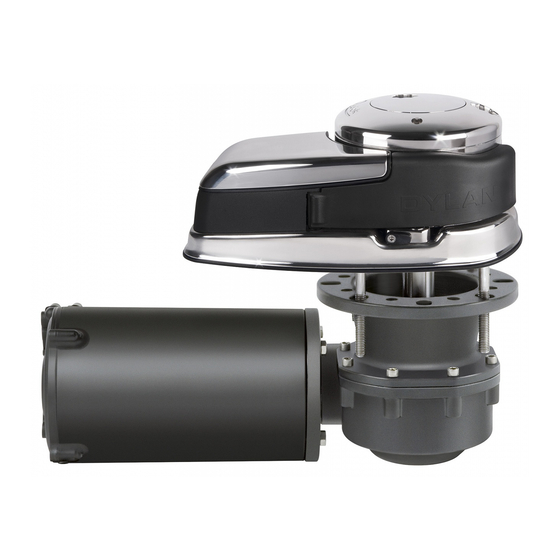

- Page 1 REV 001 High Quality Nautical Equipment DYLAN R SERIES DR4 1500 DC DR4 1700 DC DR4 2000 DC DR4 3000 AC DR4 HYDRO SALPA ANCORA VERTICALI Manuale d'uso VERTICAL WINDLASSES User's Manual...
- Page 3 INDICE Pag. 4 Caratteristiche tecniche Pag. 5 Installazione Pag. 6 Schema di collegamento DR4 DC Pag. 7 Schema di collegamento DR4 3000W 230V AC Pag. 8 Schema di collegamento DR4 3000W 400V AC Pag. 9 Avvertenze importanti - Uso Pag. 10/11 Manutenzione Pag.
- Page 4 Cima supportata (*) 5/8” (15,8 mm) - 3/4” (19 mm) 3/4” (19 mm) I valori indicati in tabella si riferiscono ad una combinazione cima e catena secondo il sistema Quick , non garantiamo il corretto funzionamento con ® altri tipi di anchor-rode.
-
Page 5: Requisiti Per L'installazione
(la mancanza di parallelismo potrebbe causare perdite di potenza del motore). Lo spessore di coperta dovrà essere compreso fra i valori indicati in tabella. Se si avessero spessori differenti è necessario consultare il rivenditore Quick . Non devono esistere ostacoli ®... - Page 6 ATTENZIONE: Bloccare la catena con un fermo prima di partire per la navigazione. ATTENZIONE: Non attivare elettricamente il salpa ancora con la leva inserita nella campana o nel coperchio del barbotin. ATTENZIONE: Quick consiglia di utilizzare una protezione tipo fusibile/magnetotermico/magnetoidraulico di potenza adeguata a ®...
-
Page 7: Schema Di Collegamento
SCHEMA DI COLLEGAMENTO SISTEMA BASE DR4 DC ACCESSORI QUICK PER L'AZIONAMENTO ® DEL SALPA ANCORA PULSANTIERA COMANDO CONTACATENA DA PLANCIA MOD. CHC 1002 M MOD.800 CONTACATENA DA PANNELLO CHC 1202 M PULSANTIERA MULTIUSO RADIOCOMANDI RRC MOD. HRC 1002 TRASMETTITORI SALPA ANCORA... - Page 8 SCHEMA DI COLLEGAMENTO TRIFASE SISTEMA BASE DR4 3000W 230V AC PULSANTIERA MULTIUSO COMANDO MOD. HRC1002 DA PLANCIA CONTACATENA PER MOD. 800 ANCORAGGIO CONTACATENA A RADIO RECEVITORE RRC MOD. CHC1202 M PULSANTIERA MOD. R02 (2CH) MOD. CHC1102 M PULSANTI A PIEDE MOD.
- Page 9 SCHEMA DI COLLEGAMENTO TRIFASE SISTEMA BASE DHA 3000W 400V AC PULSANTIERA MULTIUSO COMANDO MOD. HRC1002 DA PLANCIA CONTACATENA PER MOD. 800 ANCORAGGIO CONTACATENA A RADIO RECEVITORE RRC MOD. CHC1202 M PULSANTIERA MOD. R02 (2CH) MOD. CHC1102 M PULSANTI A PIEDE MOD.
-
Page 10: Manutenzione
ATTENZIONE: accertarsi che non sia presente l'alimentazione al motore elettrico quando si opera manualmente sul salpa ancora; rimuovere con cura la catena o cima dal barbotin o la cima dalla campana. I salpa ancora Quick sono costituiti da materiali resistenti all'ambiente marino: è indispensabile, in ogni caso, rimuovere periodica- ®... - Page 11 ALBERO CORTO 1700/2000W RONDELLA GUARNIZ. FLANGIA RIDUT. TOP TG70 ALBERO LUNGO 1500W DADO AUTOBLOCCANTE ALBERO LUNGO 1700/2000W O-RING RIDUTTORE1500/1700W CHIAVETTA RIDUTTORE - 1700W - SERIE QUICK MOTORIDUTTORI 1500 - 1700W MOTORIDUTTORE 2000W DR4 1500/1700/2000/3000W - HYDRO IT EN - REV001A...
- Page 12 1” 9/16 ÷ 3” 5/32 inch Peso - modello senza campana 39,0 kg 86,0 lb Peso - modello con campana 44,2 kg 97,4 lb VALORI DI REGOLAZIONE (consigliati da Quick) Portata 40 lt/min 9,1 USG/min Pressione massima 210 bar 3045 psi (1) Misure effettuate con barbotin per catena da 12 mm.
- Page 13 MOD. H02 VALVOLA INGRESSO DISTRIBUTRICE PRESSIONE SERBATOIO MOTORE IDRAULICO N°. DENOMINAZIONE GROWER RIDUTTORE - 2000W - SERIE QUICK VITE O-RING FLANGIA ADATTATORE TG70 CHIAVETTA MOTORE AD INGRANAGGI 9,6 CC BIDIREZIONALE FLANGETTA 90° G3/4 FEMMINA VITE DR4 1500/1700/2000/3000W - HYDRO IT EN - REV001A...
- Page 14 RICAMBI DR4 1500/1700/2000/3000W - HYDRO IT EN - REV001A...
- Page 15 OSP BARBOTIN 10MM-3/8” DR4 FVSSB151038RA00 OSP MOTORE SALPANCORA 2000W 24V FVSSM2024000A00 OSP BARBOTIN 12MM-13MM DR4 FVSSB151213RA00 OSP RIDUTTORE 1500W SALPA SERIE QUICK FVSSMR15TG70A00 OSP KIT CONI FRIZIONE DN4/DH4/DR4 FVSSCFDN0000A00 OSP RIDUTTORE 1700W SALPA SERIE QUICK FVSSMR17TG70A00 OSP COPERCHIO BARBOTIN DN4/DH4/DR4...
-
Page 16: Technical Data
Rope size (*) 5/8” (15,8 mm) - 3/4” (19 mm) 3/4” (19 mm) The values indicated in the table refer to a rope and chain combination manufactured with the Quick system, do not guarantee the correct functio- ® ning with other types of anchor-rode. -
Page 17: Installation Requirements
The deck thickness must be included among the figures listed in the table. In cases of other thicknesses it is necessary to consult a Quick retailer. There must be no obstacles under deck to the passage of cables, rope and ®... - Page 18 WARNING: do not operate the windlass by using the electrical power when the handle is inserted in the drum or into the gypsy cover. WARNING: Quick suggests the use of a protection such as a fuse/thermal-magnetic/ hydraulic-magnetic circuit breaker of suit- ®...
-
Page 19: Connection Diagram
CONNECTION DIAGRAM BASIC SYSTEM DR4 DC QUICK ACCESSORIES ® RADIO POCKET FOR WINDLASS OPERATION WATERTIGHT HAND HELD WINDLASSES CHAIN COUNTER CONTROL MOD. CHC 1002 M BOARD MOD.800 WATERTIGHT PANEL CHAIN COUNTER MULTI-PURPOSE CHC 1202 M WATERTIGHT HAND HELD REMOTE CONTROL REMOTE RADIO CONTROLS RRC MOD. - Page 20 THREE-PHASE CONNECTION DIAGRAM BASIC SYSTEM DR4 3000W 230V AC MULTI-PURPOSE WATERTIGH HAND HELD REMOTE CONTROL MOD. HRC1002 WINDLASS CONTROL BOARD WATERTIGHT PANEL MOD. 800 CHAIN-COUNTER WATERTIGHT RADIO RECEIVER RRC MOD. CHC1202 M HAND HELD MOD. R02 (2CH) CHAIN-COUNTER MOD. CHC1102 M FOOT SWITCH MOD.
- Page 21 THREE-PHASE CONNECTION DIAGRAM BASIC SYSTEM DH 3000W 400V AC MULTI-PURPOSE WATERTIGH HAND HELD REMOTE CONTROL MOD. HRC1002 WINDLASS CONTROL BOARD WATERTIGHT PANEL MOD. 800 CHAIN-COUNTER WATERTIGHT RADIO RECEIVER RRC MOD. CHC1202 M HAND HELD MOD. R02 (2CH) CHAIN-COUNTER MOD. CHC1102 M FOOT SWITCH MOD.
-
Page 22: Maintenance
WARNING: make sure the electrical power to the motor is switched off when working manually on the windlass. Carefully re- move the chain or rope from the gypsy or the rope from the drum. Quick windlasses are manufactured with materials resistant to marine environments. In any case, any salt deposits on the outside must ®... - Page 23 SHORT SHAFT 1700/2000W WASHER GEARBOX FLANGE GASKET TOP TG70 LONG SHAFT 1500W SELF-LOCKING NUT LONG SHAFT 1700/2000W GEARBOX O-RING 1500/1700W GEARBOX - 1700W - QUICK SERIES MOTORGEARBOX 1500 - 1700W MOTORGEARBOX 2000W DR4 1500/1700/2000/3000W - HYDRO IT EN - REV001A...
- Page 24 1” 9/16 ÷ 3” 5/32 inch Weight - model without drum 39,0 kg 86,0 lb Weight - model with drum 44,2 kg 97,4 lb SETTING VALUES (Suggested by Quick) Flow rate 40 lt/min 9,1 USG/min Maximum pression 210 bar 3045 psi (1) Measurements taken with a gypsy for a 12 mm chain.
- Page 25 MOD. P02 MOD. H02 SELECTOR VALVE PRESSURE INPUT TANK HYDRAULIC MOTOR DESCRIPTION GROWER GEARBOX - 2000W - QUICK SERIES VITE O-RING FLANGE ADAPTER TG70 BIDIRECTIONAL GEAR-TYPE MOTOR 9,6CC FLANGE 90° G3/4 FEMALE SCREW DR4 1500/1700/2000/3000W - HYDRO IT EN - REV001A...
-
Page 26: Spare Parts
SPARE PARTS DR4 1500/1700/2000/3000W - HYDRO IT EN - REV001A... - Page 27 OSP GYPSY 10MM-3/8” DR4 FVSSB151038RA00 OSP WINDLASS ELECTRIC MOTOR 2000W 24V FVSSM2024000A00 OSP GYPSY 12MM-13MM DR4 FVSSB151213RA00 OSP GEARBOX 1500W QUICK WINDLASS SERIES FVSSMR15TG70A00 OSP KIT CLUTCH CONES DN4/DH4/DR4 FVSSCFDN0000A00 OSP GEARBOX 1700W QUICK WINDLASS SERIES FVSSMR17TG70A00 OSP GYPSY COVER DN4/DH4/DR4...
- Page 28 DIMENSIONI mm (inch) DIMENSIONS DR4 - / D DR4 - / D DC 1500 W DC 1700 W 403 (15 281 (11 281 (11 379,5 (14 1 379,5 (14 DR4 - / D DC 2000 W 430,4 (16 281 (11 407 (16 DR4 1500/1700/2000/3000W - HYDRO IT EN - REV001A...
- Page 29 DIMENSIONI mm (inch) DIMENSIONS DR4 - / D AC 3000 W 230/400 V 503 (19 281 (11 485 ( 19 DR4 - / D HYDRO 301 (11 281 (11 283 (11 DR4 1500/1700/2000/3000W - HYDRO IT EN - REV001A...
- Page 30 NOTES...
- Page 32 DYLAN R SERIES 1500/1700/2000W DC 3000W AC - HYDRO Codice e numero seriale del prodotto Product code and serial number QUICK S.p.A. - Via Piangipane, 120/A - 48124 Piangipane (RAVENNA) - ITALY ® Tel. +39.0544.415061 - Fax +39.0544.415047 www.quickitaly.com - E-mail: quick@quickitaly.com...
