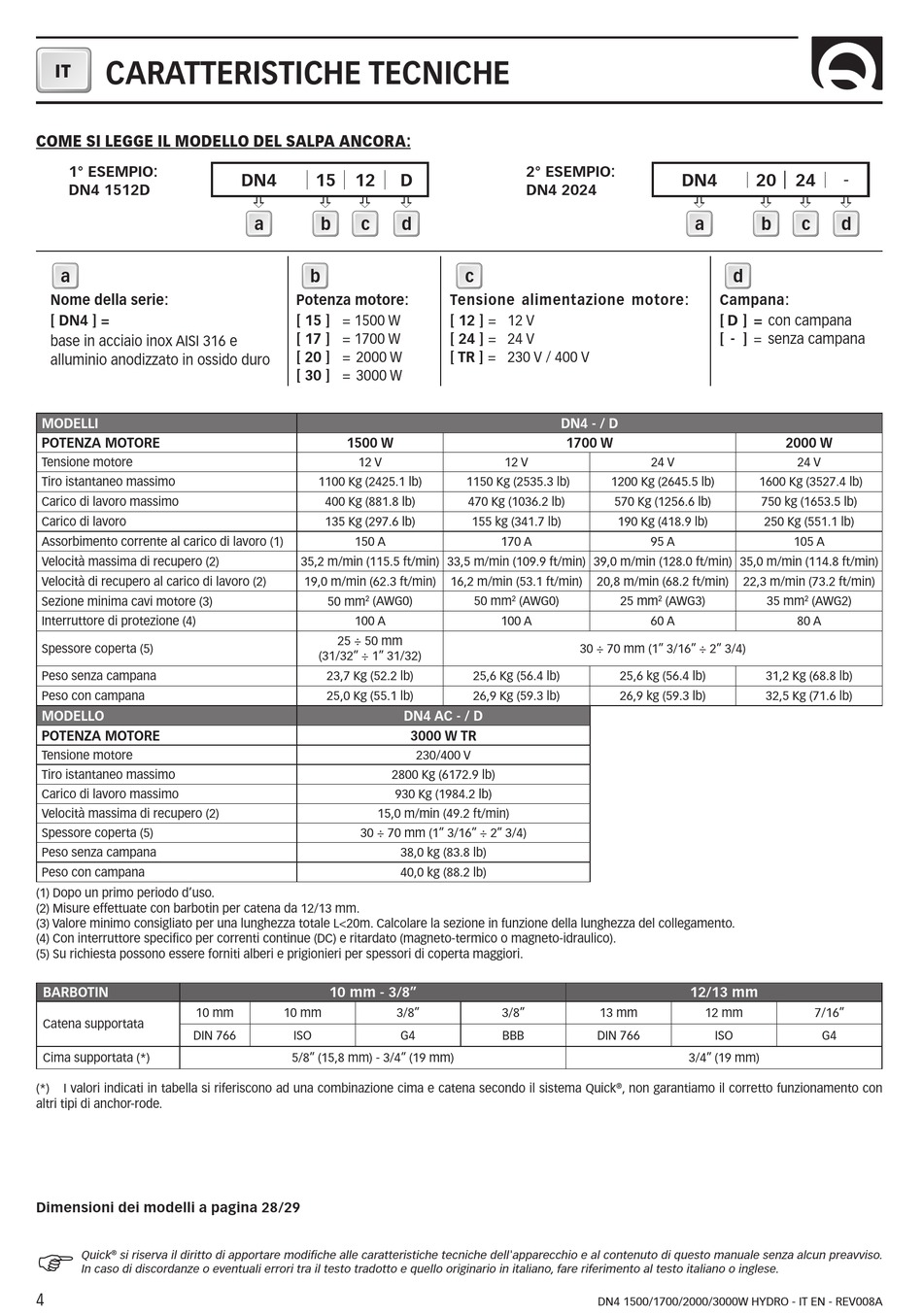

CARATTERISTICHE TECNICHE
IT
COME SI LEGGE IL MODELLO DEL SALPA ANCORA:
1° ESEMPIO:
DN4 1512D
a
Nome della serie:
[ DN4 ] =
base in acciaio inox AISI 316 e
alluminio anodizzato in ossido duro
MODELLI
POTENZA MOTORE
Tensione motore
Tiro istantaneo massimo
Carico di lavoro massimo
Carico di lavoro
Assorbimento corrente al carico di lavoro (1)
Velocità massima di recupero (2)
Velocità di recupero al carico di lavoro (2)
Sezione minima cavi motore (3)
Interruttore di protezione (4)
Spessore coperta (5)
Peso senza campana
Peso con campana
MODELLO
POTENZA MOTORE
Tensione motore
Tiro istantaneo massimo
Carico di lavoro massimo
Velocità massima di recupero (2)
Spessore coperta (5)
Peso senza campana
Peso con campana
(1) Dopo un primo periodo d'uso.
(2) Misure effettuate con barbotin per catena da 12/13 mm.
(3) Valore minimo consigliato per una lunghezza totale L<20m. Calcolare la sezione in funzione della lunghezza del collegamento.
(4) Con interruttore specifico per correnti continue (DC) e ritardato (magneto-termico o magneto-idraulico).
(5) Su richiesta possono essere forniti alberi e prigionieri per spessori di coperta maggiori.
BARBOTIN
10 mm
Catena supportata
DIN 766
Cima supportata (*)
(*) I valori indicati in tabella si riferiscono ad una combinazione cima e catena secondo il sistema Quick
altri tipi di anchor-rode.
Dimensioni dei modelli a pagina 28/29
F
Quick ® si riserva il diritto di apportare modifiche alle caratteristiche tecniche dell'apparecchio e al contenuto di questo manuale senza alcun preavviso.
In caso di discordanze o eventuali errori tra il testo tradotto e quello originario in italiano, fare riferimento al testo italiano o inglese.
4
DN4 15 12 D
a b c d
b
Potenza motore:
[ 15 ] = 1500 W
[ 17 ] = 1700 W
[ 20 ] = 2000 W
[ 30 ] = 3000 W
1500 W
12 V
1100 Kg (2425.1 lb)
400 Kg (881.8 lb)
135 Kg (297.6 lb)
150 A
35,2 m/min (115.5 ft/min) 33,5 m/min (109.9 ft/min) 39,0 m/min (128.0 ft/min) 35,0 m/min (114.8 ft/min)
19,0 m/min (62.3 ft/min)
50 mm (AWG0)
2
100 A
25 ÷ 50 mm
(31/32" ÷ 1" 31/32)
23,7 Kg (52.2 lb)
25,0 Kg (55.1 lb)
DN4 AC - / D
3000 W TR
2800 Kg (6172.9 lb)
930 Kg (1984.2 lb)
15,0 m/min (49.2 ft/min)
30 ÷ 70 mm (1" 3/16" ÷ 2" 3/4)
38,0 kg (83.8 lb)
40,0 kg (88.2 lb)
10 mm - 3/8"
10 mm 3/8"
ISO G4
5/8" (15,8 mm) - 3/4" (19 mm)
2° ESEMPIO:
DN4 2024
c
Tensione alimentazione motore:
[ 12 ] = 12 V
[ 24 ] = 24 V
[ TR ] = 230 V / 400 V
DN4 - / D
1700 W
12 V
1150 Kg (2535.3 lb)
470 Kg (1036.2 lb)
155 kg (341.7 lb)
170 A
16,2 m/min (53.1 ft/min)
50 mm (AWG0)
2
100 A
30 ÷ 70 mm (1" 3/16" ÷ 2" 3/4)
25,6 Kg (56.4 lb)
26,9 Kg (59.3 lb)
230/400 V
3/8"
BBB
DN4 20
a b
d
Campana:
[ D ] = con campana
[ - ] = senza campana
24 V
1200 Kg (2645.5 lb) 1600 Kg (3527.4 lb)
570 Kg (1256.6 lb) 750 kg (1653.5 lb)
190 Kg (418.9 lb) 250 Kg (551.1 lb)
95 A
20,8 m/min (68.2 ft/min) 22,3 m/min (73.2 ft/min)
25 mm (AWG3) 35 mm
2
60 A
25,6 kg (56.4 lb) 31,2 Kg (68.8 lb)
26,9 kg (59.3 lb) 32,5 Kg (71.6 lb)
12/13 mm
13 mm 12 mm
DIN 766 ISO
3/4" (19 mm)
, non garantiamo il corretto funzionamento con
®
DN4 1500/1700/2000/3000W HYDRO - IT EN - REV008A
24 -
c d
2000 W
24 V
105 A
(AWG2)
2
80 A
7/16"
G4
