SISTEMA BASE DN4 3000W 230V AC
PULSANTI A PIEDE
MOD. 900/D
DOWN
BATTERIA 24V
FU1 13-25A aM
L3 XP T
FU1 13-25A aM
L2 XP S
FU1 13-25A aM
L1 XP R
24V
PE XP
DN4 1500/1700/2000/3000W HYDRO - IT EN - REV008A

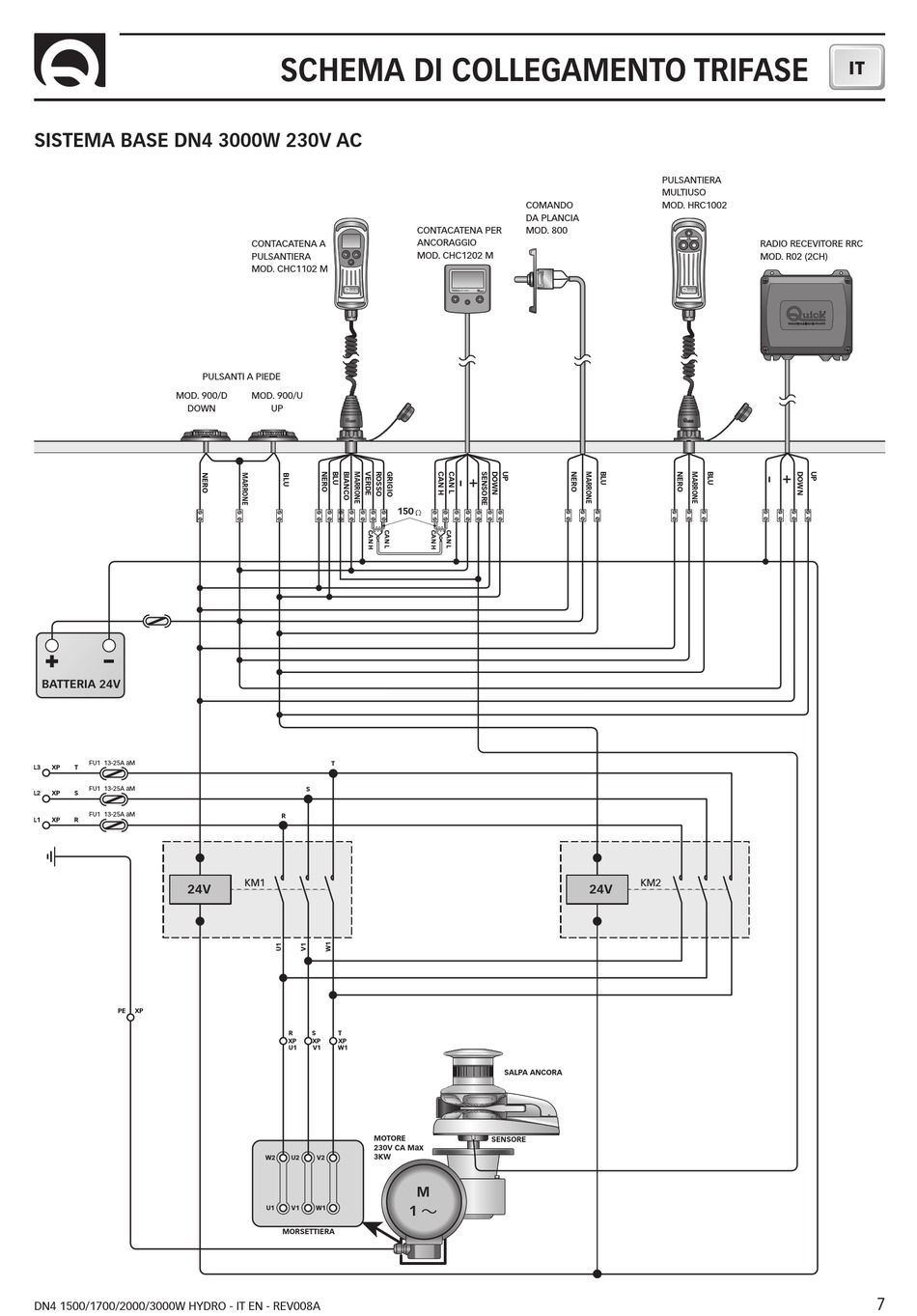

SCHEMA DI COLLEGAMENTO TRIFASE
CONTACATENA PER
ANCORAGGIO
CONTACATENA A
MOD. CHC1202 M
PULSANTIERA
MOD. CHC1102 M
MOD. 900/U
UP
150
T
S
R
KM1
R S T
XP XP XP
U1 V1 W1
MOTORE
230V CA Max
3KW
W2 U2 V2
M
1
U1 V1 W1
MORSETTIERA
COMANDO
DA PLANCIA
MOD. 800
24V
SALPA ANCORA
SENSORE
～
PULSANTIERA
MULTIUSO
MOD. HRC1002
RADIO RECEVITORE RRC
MOD. R02 (2CH)
KM2
