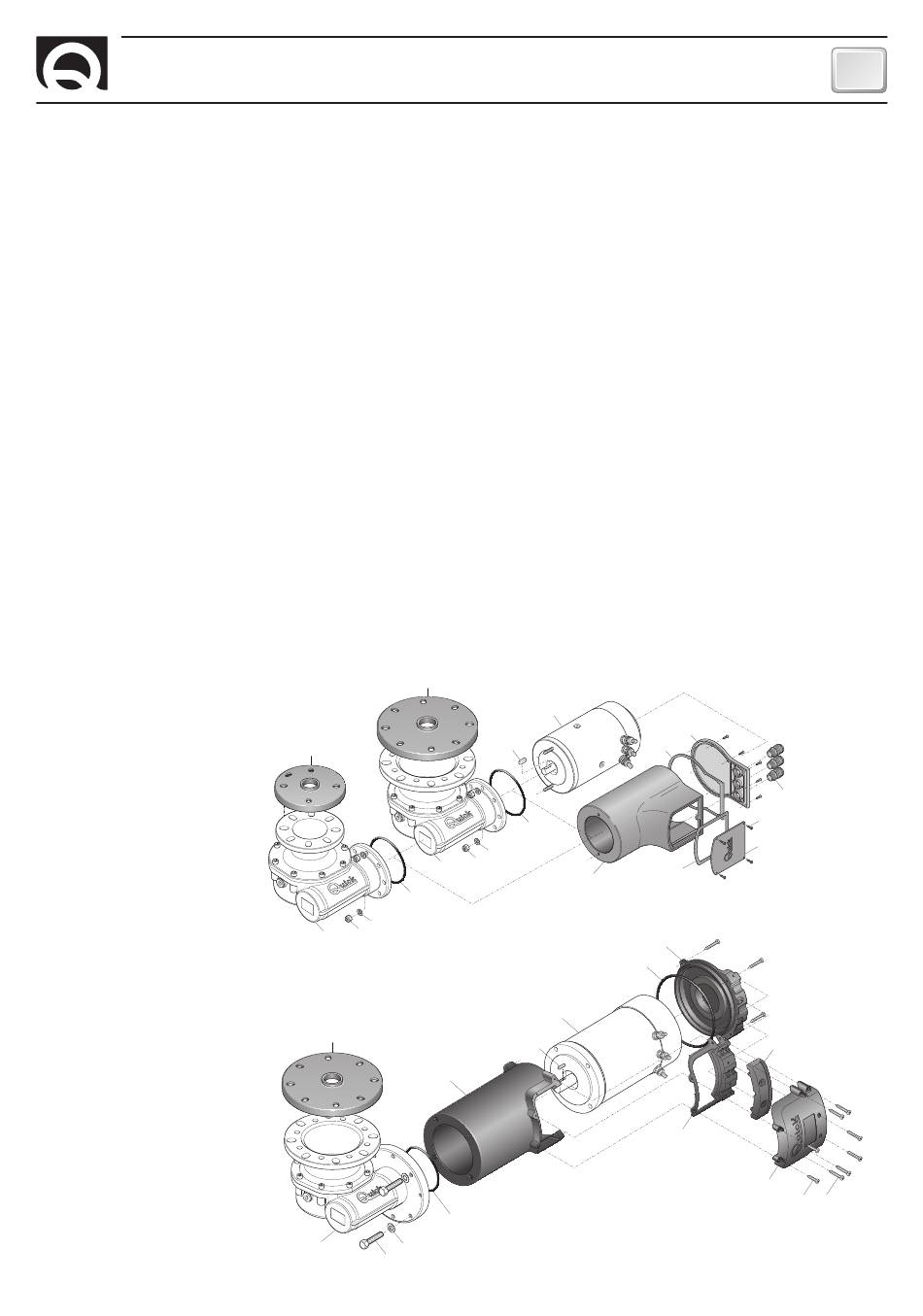

Quick Dylan DN4 1500 DC User Manual page 11

N°. DESCRIZIONE
1 LEVA SALPA PIEGATA
2 BUSSOLA FRIZIONE "DN" CROMATA
3 O-RING
4 COPERCHIO BARBOTIN
5 VITE
6 CAMPANA
7 BUSSOLA FRIZIONE "DN" CROMATA
8 CONO FRIZIONE SUPERIORE
9A BARBOTIN 1500W 10MM - 3/8"
9B BARBOTIN 1500W 12/13MM
10 CONO FRIZIONE INFERIORE
11 VITE
12 STACCACATENA
13 RONDELLA DI RINFORZO
14 PARAOLIO
15 ANELLO ELASTICO INTERNO
16 ANELLO ELASTICO ESTERNO
17 CUSCINETTO
18 PARAOLIO
19 ALBERO CORTO 1500W
20 ALBERO CORTO 1700/2000W
21 ALBERO LUNGO 1500W
22 ALBERO LUNGO 1700/2000W
23 CHIAVETTA
24 COVER GUIDA CATENA DN INOX
25 VITE
26 SUPPORTO GUIDA CATENA
27 SPINA
MOTORIDUTTORI 1500 - 1700W
MOTORIDUTTORE 2000W
DN4 1500/1700/2000/3000W HYDRO - IT EN - REV008A
28 PERNO TENDICIMA
29 LEVA TENDICIMA
30 MOLLA BLOCCO BARBOTIN
31 LEVA BLOCCO BARBOTIN
32 COMANDO LEVA BLOCCO BARBOTIN
33 SICUREZZA COMANDO LEVA BLOCCO
34 PERNO BLOCCO BARBOTIN
35 VITE
36 COVER BASE DN INOX
37 MOLLA TENDICIMA
38 SENSORE REED
39 BASE SALPA DN
40 GUARNIZIONE DYLAN
41A PRIGIONIERO
41B PRIGIONIERO
42A RONDELLA 1500W
42B RONDELLA 1700/2000W
43A RONDELLA DENTELLATA 1500W
43B RONDELLA DENTELLATA 1700/2000W
44A DADO 1500W
44B DADO 1700/2000W
45 INSERTO PER RECUPERO MANUALE
46 RIDUTTORE 1500W - SERIE QUICK
47 RONDELLA
48 DADO AUTOBLOCCANTE
49 O-RING RIDUTTORE1500/1700W
50 RIDUTTORE - 1700W - SERIE QUICK
51 CHIAVETTA
52A MOTORE 1500W 12V
74
73
48
50
49
47
48
46
74
63
62
60
47
61
MANUTENZIONE
52B
52C
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
52
51
57
49
47
53
67
66
65
64
MOTORE 1700W 12V
MOTORE 1700W 24V
CARTER 1500/1700W
GUARNIZIONE MORSETTERIA 1000W
COPERCHIO MORSETTERIA 1000W
VITE
GUARNIZIONE FONDO 1000W
COPERCHIO FONDO 1000W
PASSACAVO
RIDUTTORE 2000W - SERIE QUICK
VITE
O-RING RIDUTTORE 2000W
CARTER MOTORE 2000/2300W
CHIAVETTA
MOTORE 2000W 24V
O-RING COPERCHIO FONDO
COPERCHIO FONDO
GUARNIZIONE MORSETTERIA INF.
GUARNIZIONE MORSETTERIA SUP.
COPERCHIO MORSETTERIA SUP.
VITE AUTOFILETTANTE
VITE AUTOFILETTANTE
GUARNIZ. FLANGIA RIDUT. TOP TG60
GUARNIZ. FLANGIA RIDUT. TOP TG70
O-RING BUSSOLA
MOLLA
SPINA COVER GUIDA CATENA
58
59
56
55
54
69
68
70
71 72
