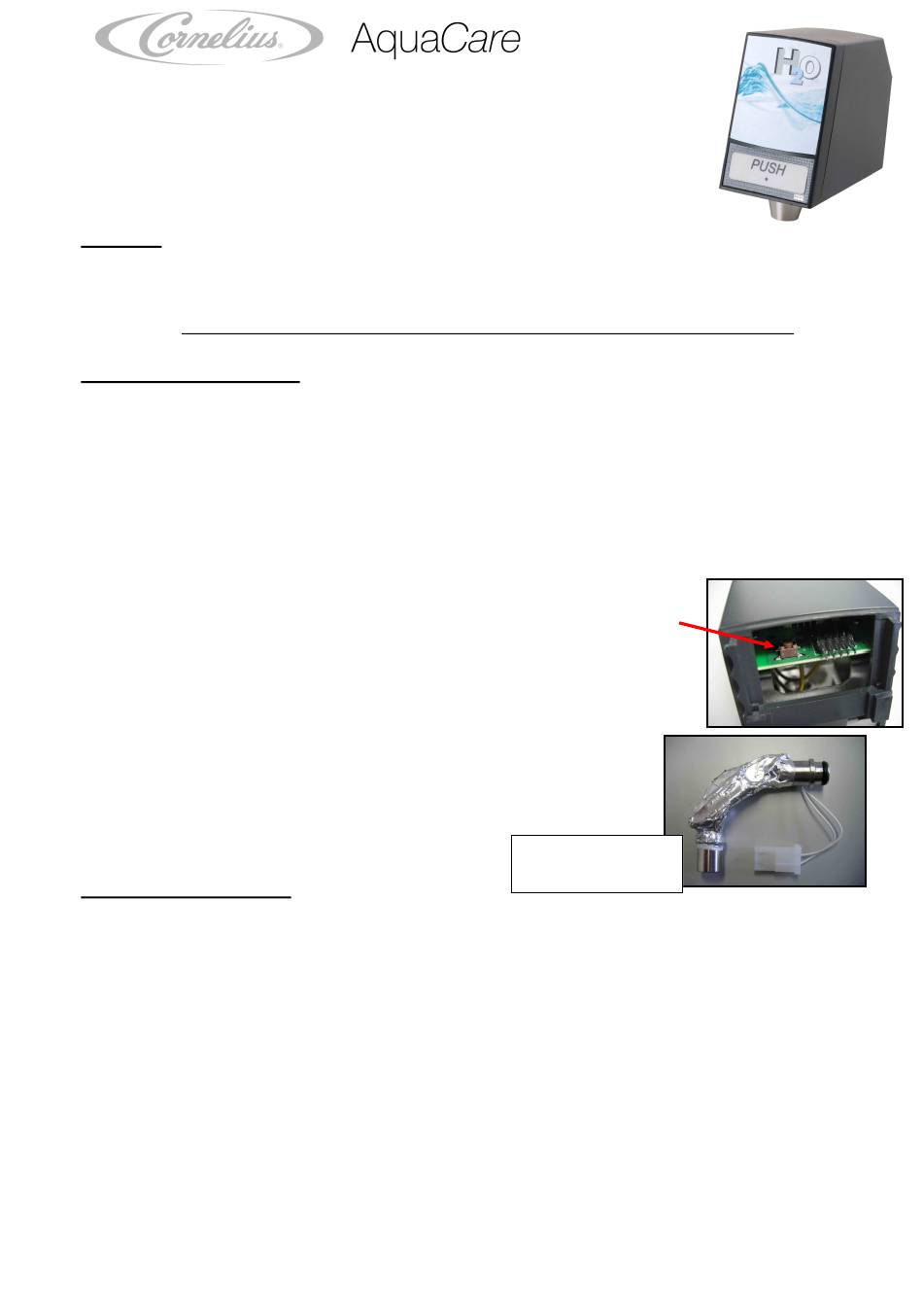

Cornelius AquaCare Manual

Der AquaCare Hahn ist unter der Artikelnummer 22-0108-521 erhältlich und kann
problemlos gegen vorhandene Standard Postmix Hähne ausgetauscht werden.
Der Einbau benötigt ca. 15 Minuten.
Die Stromversorgung erfolgt über den gleichen 24 Volt Stecker an dem
auch der Postmixhahn betrieben wurde.
Achtung ! Der Hahn darf nur mit Wasser betrieben werden. Bei der Verwendung von Premix-
getränken ist eine einwandfreie Funktion der UVC-Lampe nicht gegeben.
Der Auslauf ist aus einem speziellem Quartzglassrohr gefertigt. Dieser ist sehr empfindlich
gegen Glasbruch, und muss mit entsprechender Vorsicht behandelt werden.
UVC Strahlen sind Gesundheitsschädlich ! Nicht an offenen Lampen arbeiten !
Funktionsbeschreibung :
Die UVC Lampe im Auslaufrohr verhindert, dass sich Keime retrograd d.h. vom Auslauf her in die
Anlage verbreiten. Die UVC-Lampe leuchtet hierfür kontinuierlich 24 Std. am Tag.
Die im Hahngehäuse befindliche Elektronik überwacht die Lampenfunktion und die Lampenlebensdauer
von 8.700 Std.(~1 Jahr) . Eine defekte Lampe oder das Erreichen der Lebensdauer wird über eine rote
LED im Bereich des Tastenfeldes angezeigt.
- bei Lampenausfall -> Blinken + nach 1 Woche Verriegelung d.h. keine Wasserausgabe mehr
- bei Ende Lebensdauer der Lampe -> Blinken + nach 3 Wochen Verriegelung
Auf der Oberseite der Platine befindet sich ein Rückstellknopf, mit dem die
LED Fehlermeldung nach einem Lampenwechsel zurückgestellt werden kann.
Der Berührschutz aus Edelstahl ist mittels eines Bajonettverschlusses gesichert.
Es wird empfohlen diesen regelmässig zu reinigen (mind. ca. 1 x Woche)
Nach 1 Jahr muss die UVC Lampe (Bestellnummer 22-0108-560) gegen
eine neue ausgetauscht werden. Die Lampe hat nach diesem Zeitraum so
viel Leistung verloren, das eine einwandfreie Funktion nicht mehr gewähr-
leistet werden kann.
Vorgehen beim Einbau:
1. Entfernen Sie den vorhandenen Postmixhahn incl. dem Hahnblock. Evtl. vorhandene Steckfittings
an dem Schlauch werden ebenfalls entfernt, da der AquaCare-Hahn eine John-Guest Steckaufnahme
für 8mm - 5/16" Aussendurchmesser Schlauch eingebaut hat.
2. Entfernen Sie die Haube des Hahnes und Schrauben sie ihn mithilfe der mitgelieferten 4 Schrauben
fest. (der Hahnblock des Postmixhahnes ist vorher zu demontieren)
Das Lochbild des Hahnblockes kann hierbei verwendet werden.
3. Stecken Sie den Zulaufschlauch in den Magnetventilblock (Sicherungsclip nicht vergessen).
4. Verbinden Sie den Stecker der 24 Volt Stromversorgung mit dem 24 Volt Eingang des AquaCare-
Hahnes. Vergewissern Sie sich das die UVC Lampe gezündet hat (erkennbar am leicht bläulichen
Licht im Auslauf, dies dauert evtl. ein paar Sekunden). Der Zapfhahn ist jetzt betriebsbereit.
PN 14-1888-275 Jürgen Hoffmann (18.08.09)
Datei: AquaCare - Manual (German English - 141888275).doc
Tafelwasser
Ersatz Lampe
Art. Nr. 22-0108-560
Hygienezapfhahn
