2 - Funzionamento

2. Funzionamento

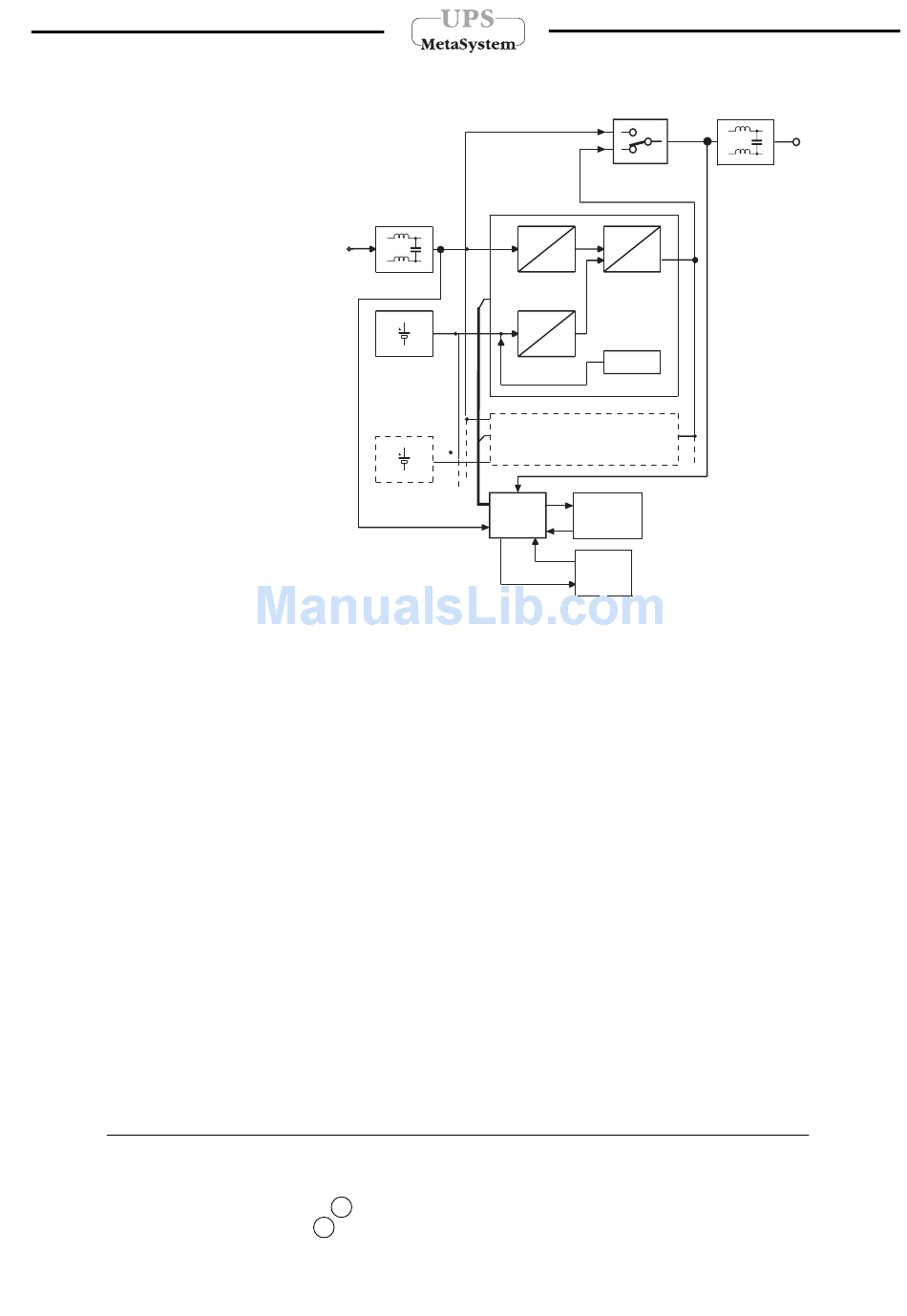

Schema a blocchi

Principio di funzionamento

In presenza di rete la tensione di ingresso viene filtrata e raddrizzata da uno speciale stadio di ingresso
(regolatore del fattore di potenza) in grado di ottimizzare l'assorbimento di corrente dalla rete, rendendo il
fattore di potenza pressochè unitario, e di compensare eventuali variazioni di tensione; tale stadio è in
grado di alimentare l'inverter di uscita anche con tensioni di rete molto basse.
Questa caratteristica si accentua con carichi molto bassi al punto che, con un carico attorno al 50% del
nominale, è possibile il funzionamento a rete fino a circa 100 V di linea senza assorbire energia dalle
batterie. Ciò consente una gestione "intelligente" del passaggio a batteria che punta a minimizzare
l'utilizzo degli accumulatori. La tensione, raddrizzata dal primo stadio, viene poi utilizzata da un inverter
ad alta frequenza per generare la tensione di uscita sinusoidale "pulita" e a bassissima distorsione; un
veloce circuito di By-pass sincronizzato interviene durante i picchi di assorbimento che vanno oltre la
capacità dell'inverter, quali l'accensione di particolari periferiche, la smagnetizzazione di monitor a colori
di grandi dimensioni, ecc.
L'assenza della tensione di linea o il suo eccessivo abbassamento attivano automaticamente uno stadio
survoltore in grado, tramite le batterie, di assicurare l'alimentazione senza interruzioni all'inverter di
uscita e, di conseguenza, al carico. La tipologia circuitale è del tipo a neutro passante, tale cioè da non
alterare il regime di neutro delle apparecchiature ad esso connesse.
Durante il normale funzionamento un sensore verifica la differenza di potenziale fra conduttore di neutro e
quello di terra e, nel caso risulti eccessiva, attiva la protezione d'ingresso e commuta il gruppo a batteria
segnalando l'anomalia; modificando i parametri del software é possibile invece averne solo la
segnalazione.
Tutte le funzioni del gruppo di continuità sono supervisionate da un microprocessore che è anche in grado
di tenere sotto controllo e di memorizzare particolari condizioni di funzionamento, nonché di gestire
l'interfacciamento dell'UPS con un computer tramite linea seriale RS 232.
È così possibile controllare in tempo reale i parametri di funzionamento e le eventuali anomalie.
Il gruppo di continuità segnala all'operatore lo stato di funzionamento mediante
segnalazioni ottiche e acustiche:
- display alfanumerico 1 Pag.10
- indicatore di stato 7 Pag.10
- segnalatore acustico (interno al gruppo di continuità)
INGRESSO
FILTRO
D'INGRESSO
BATTERIE
BATTERIE
5
BY PASS
~
=
~
=
INVERTER
REGOLATORE
DEL FATTORE
DI POTENZA
MODULO DI
POTENZA
=
=
SURVOLTORE
CARICA
BATTERIE
MODULO DI POTENZA
LOGICA
INTERFACCIA
A MICRO-
RS 232
PROCESSORE
COMANDO
A
DISTANZA
USCITA
FILTRO
DI USCITA
