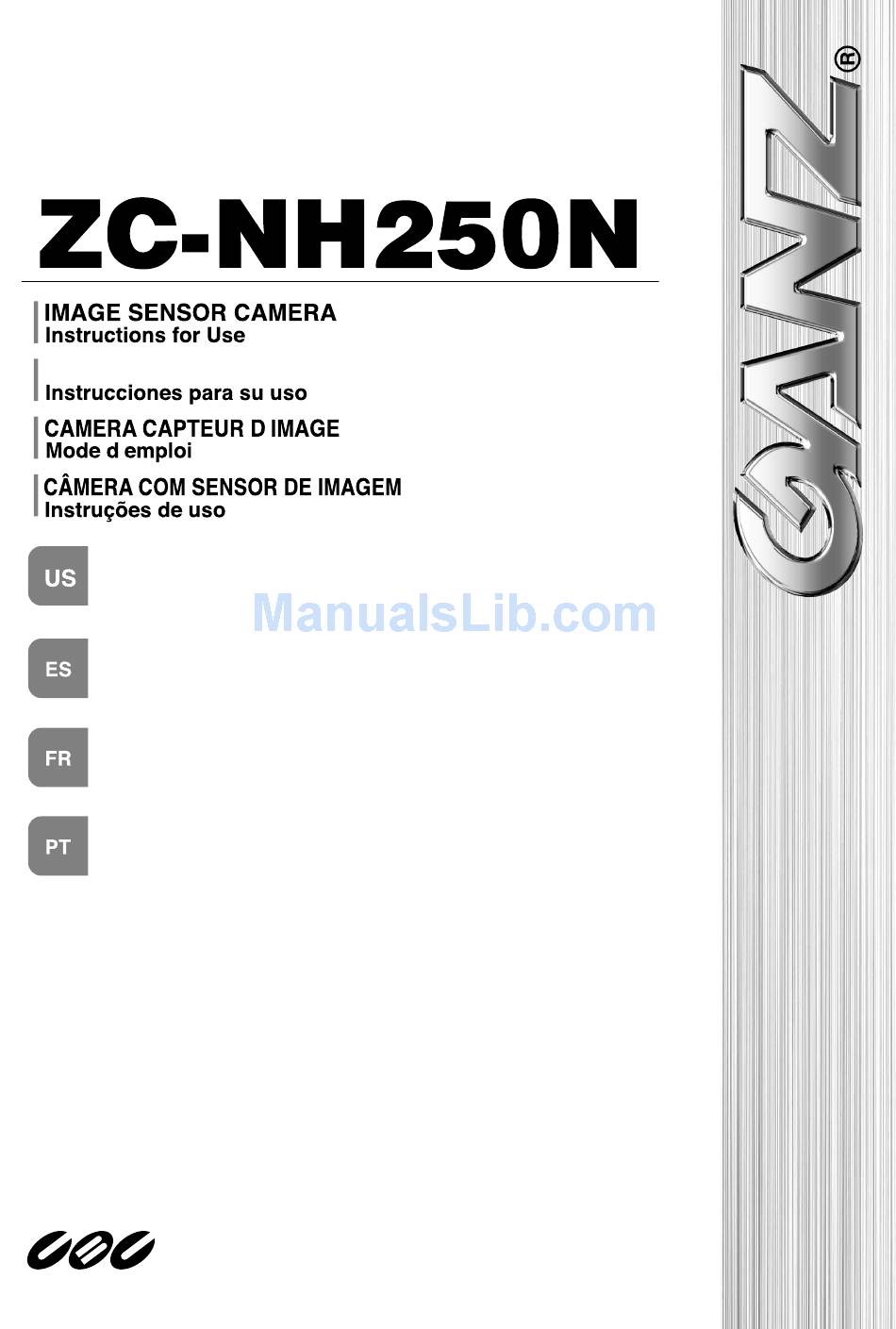

CÁMARA DE SENSOR DE IMAGEN
ʼ
Thank you for your purchase of this product. Before operating this product, please read
this instruction manual carefully. After you have read this manual, store it in a safe place
for future reference.
Muchas gracias por haber comprado este producto. Antes de utilizarlo, lea
cuidadosamente este manual de instrucciones para asegurar el uso adecuado de este
producto. Luego de leerlo, guarde este manual de instrucciones en un lugar seguro
para usarlo como referencia futura.
Nous vous remercions dʼavoir acheté ce produit. Avant de le mettre en marche,
veuillez lire attentivement ce mode dʼemploi afin de lʼutiliser correctement. Veuillez
ranger ce mode dʼemploi en lieu sûr après lʼavoir lu pour pouvoir vous y référer
ultérieurement.
Obrigado por adquirir este produto. Antes de utilizar o produto, leia este manual de
instruções atentamente para garantir o uso apropriado do produto. Guarde este manual
de instruções num lugar seguro para futuras referências depois de lê-lo.
ʼ
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Ganz ZC-NH250N
Summary of Contents for Ganz ZC-NH250N
- Page 1 CÁMARA DE SENSOR DE IMAGEN ʼ ʼ Thank you for your purchase of this product. Before operating this product, please read this instruction manual carefully. After you have read this manual, store it in a safe place for future reference. Muchas gracias por haber comprado este producto.
-
Page 2: Power Supply
Cautions: Power supply Use only with a 24 V AC power supply marked class 2 or +12 V DC power supply. Be sure to connect each lead to the appropriate terminal. Incorrect connection may cause a malfunction and/or damage to the video camera. Operating and storage locations Whether or not the camera is turned on, do not aim it at the sun or other extremely bright objects. - Page 3 Précautions : Alimentation N’utilisez qu’une alimentation de 24 Vca de classe 2 ou de +12 Vcc. Assurez-vous de raccorder chaque fi ls à la borne appropriée. Tout branchement inapproprié risque de provoquer un dysfonctionnement de la caméra vidéo et/ou de l’endommager. Lieux d’utilisation et de stockage Ne dirigez pas la caméra vers le soleil ou toute autre source de lumière vive, des traînées risquant d’apparaître que la caméra soit allumée ou non.
-
Page 4: Caractéristiques
Features ■ 1/3-type CCD interline transfer high resolution ■ Compact design ■ Automatically switchable 12 V DC/24 V AC CCD (540 TV lines or more horizontal) ■ Incorporation of digital signal processing IC. ■ Electric iris function ■ High-speed Day & Night mode (color/mono- ■... - Page 5 External Dimensions Dimensiones externas Dimensions externes Dimensões externas External dimensions (including connectors), in mm Dimensiones externas (incluyendo conectores), en mm Dimensions externes (connecteurs inclus), en mm Dimensões externas (incluindo conectores), em mm CS Mount standard fl ange surface Superfi cie de montura CS normalizada con reborde Bride de montage CS standard Montagem CS com superfície de...
-
Page 6: Product Specifications
Product Specifi cations ZC-NH250N Video signal system NTSC 1.0 V(p-p) /75 Ω Video output Scanning system 2:1 interlace Resolution (horizontal TV line) Minimum object F1.2 50 IRE 0.08lx (Night mode, B/W) illumination F1.2 30 IRE 0.04lx (Night mode, B/W) With IR illuminance 0.00lx (Night mode, B/W) -
Page 7: Especificaciones Del Producto
Especifi caciones del producto ZC-NH250N Sistema de señal de vídeo NTSC Salida de vídeo 1,0 V (p-p) / 75 Ω Sistema de escaneo Entrelazado 2 : 1 Resolución (líneas horizontales de TV) luminación mínima F1,2 50IRE 0,08 lux (modo de noche, blanco y negro) - Page 8 Spécifi cations de produìt ZC-NH250N Système de signal vidéo NTSC Sortie vidéo 1,0 V (p-p) / 75 Ω Système de balayage 2:1 entrelacé Résolution (lignes TV horizontales) Éclairage minimum F1.2 50IRE 0,08 lx (Mode Nuit, N/B) du sujet F1.2 30IRE 0,04 lx (Mode Nuit, N/B) Avec éclairement IR...
-
Page 9: Especifi Cações Do Produto
Especifi cações do produto ZC-NH250N Sistema de sinal de vídeo : NTSC Saída de vídeo : 1,0 V (p-p) / 75 Ω Sistema de varredura : Interligação 2:1 Resolução (linha de TV horizontal) : Iluminância mínima F1.2 50IRE 0,08 lx (Modo de noite, P/B) do objeto F1.2 30IRE... - Page 10 B/W-FIX AC24V CLASS ONLY B/W-FIX +12VDC LOCK FLC AWB AUTO - IRIS IRIS INT. PHASE VIDEO VIDEO L.L. IRIS...
-
Page 11: Description Of Functions
Description of functions 1 Flange back adjustment wheel If the focus needs to be adjusted after the lens has been mounted, loosen the fl ange back locking screw ) and rotate the adjustment wheel to adjust. 2 DC iris level adjust POT Adjust DC iris level manually. -
Page 12: Descripción De Las Funciones
Descripción de las funciones 1 Anillo de ajuste de enfoque posterior Si es necesario ajustar el enfoque después de haber montado el objetivo, afl oje el tornillo de bloqueo de enfoque posterior (9) y gire el anillo de ajuste para ajustarlo. 2 POT de ajuste de nivel de iris DC Ajuste el nivel de iris DC manualmente. -
Page 13: Description Des Fonctions
Description des fonctions 1 Molette de réglage de foyer arrière Si la mise au point doit être réglée une fois l’objectif monté, desserrez la vis de blocage de foyer arrière (9) et tournez la molette de réglage pour effectuer la mise au point. 2 Potentiomètre de réglage du niveau de l’iris CC Ajustez manuellement le niveau de l’iris CC. -
Page 14: Descrição Das Funções
Descrição das funções 1 Roda traseira de ajuste da fl ange Se for preciso ajustar a focagem após a montagem da lente, afrouxe o parafuso de fi xação posterior da fl ange (9) e gire a roda de ajuste (1) para ajustar. 2 POT de ajuste de nível do diafragma DC Ajuste o nível do diafragma DC manualmente. - Page 15 Camera Mounting Montaje de la cámara Montage de la caméra Montagem da câmara Moving the tripod set base plate Movimiento de la placa de base de fi jación del trípode Déplacement de la plaque de base du trépied Movimento da placa base de fi xação do tripé Bottom attachment Fijación en la parte inferior Fixation inférieure...
- Page 16 English The camera can be attached to a tripod, fi xer or other mounting device from either the top or bottom side by using the mounting screw holes (1/4-inch, 20 UNC) of the tripod set base plate. CAUTION: The tripod set base plate is moved by fi rst removing the two screws and then attaching the base plate to the top (or bottom).
