Kädensija; Vetohihnat - Jacobsen eclipse 2 InCommand Dealer's Manual

8.4 KÄDENSIJA ______________________________________________________________
1. Jos haluat säätää kädensijan (F) kulmaa, löysää
ruuvia (D) leikkurin molemmilla puolilla ja säädä
kädensija haluttuun asentoon.
2. Kädensijan säätämisen jälkeen, säädä pidike (E)
siten, että kädensijatanko juuri lepää pidikkeen
aukon pohjassa. Kiristä ruuvi (D). Tarkista, että
kahva liikkuu alhaalta ylös tuessa olevasta urasta
(E) lukittumatta.
8.5

VETOHIHNAT _____________________________________________________________

.
!
HUOMIO
Hihnan vaurioitumisen välttämiseksi, älä kierrä, taita,
väännä tai ylikiristä hihnaa.
1. Jos haluat säätää hihnaa (G), asenna 5/16-18 x 1"
kuusikulmainen ruuvi (K) ja 5/16-18 kuusikulmainen
mutteri (L) laakerikiinnikkeen (H) pohjaan. Löysää
muttereita (J).
2. Aseta pohjaterän mittatanko (M) rullan päälle ja
ruuvin (K) alle. Kiristä ruuvia (K), kunnes hihna (G)
joustaa 2,5 mm, kun sen keskiosaan kohdistetaan
0,45 ~ 0,91 kg kuormitus.
3. Kiristä mutterit (J) ja poista 5/16-18 x 1" ruuvi (K) ja
alempi mutteri (L)
4. Aseta rautaosat (K ja L) turvalliseen paikkaan
tulevia säätöjä varten.
5. Jos haluat säätää
kääntörautaosaa (P) ja käännä moottorikoteloa kohti
leikkurin etuosaa, kunnes hihna joustaa 2,5 mm,
kun sen keskiosaan kohdistetaan 0,45 ~ 0,91 kg
kuormitus. Kiristä rautaosa (P).
hihnaa (N), löysää
SÄÄDÖT (KAIKKI LAITTEET)
F
E
D
J
P
P
J
H
K
L
M

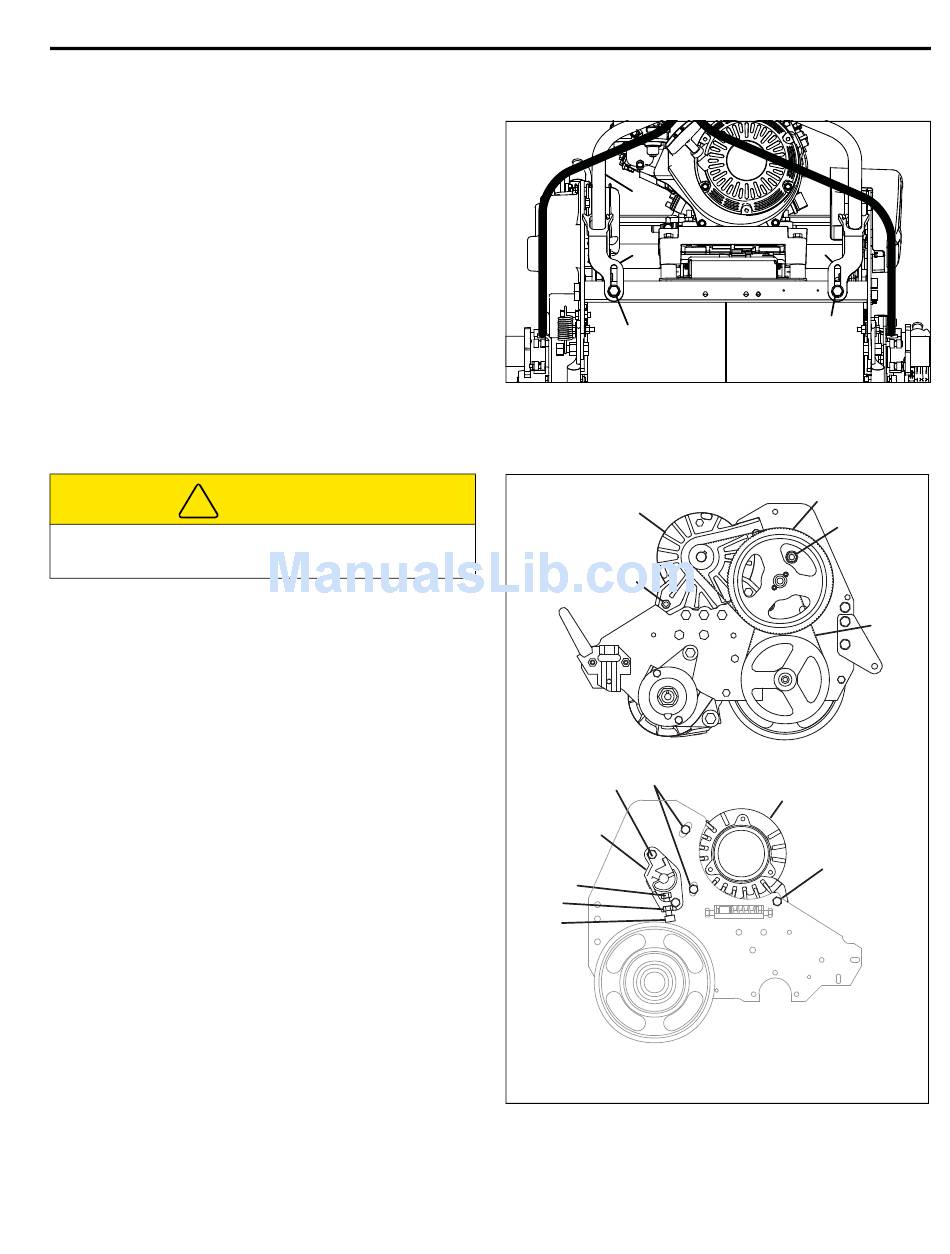

Kuvassa kiinteäpäinen leikkuri
Kelluvapäinen leikkuri samankaltainen
8
E
D
Kuva 8C
N
J
G
J
P
Kuva 8D
fi-31
