9.3 POHJATERÄN SÄÄTÄMINEN ________________________________________________

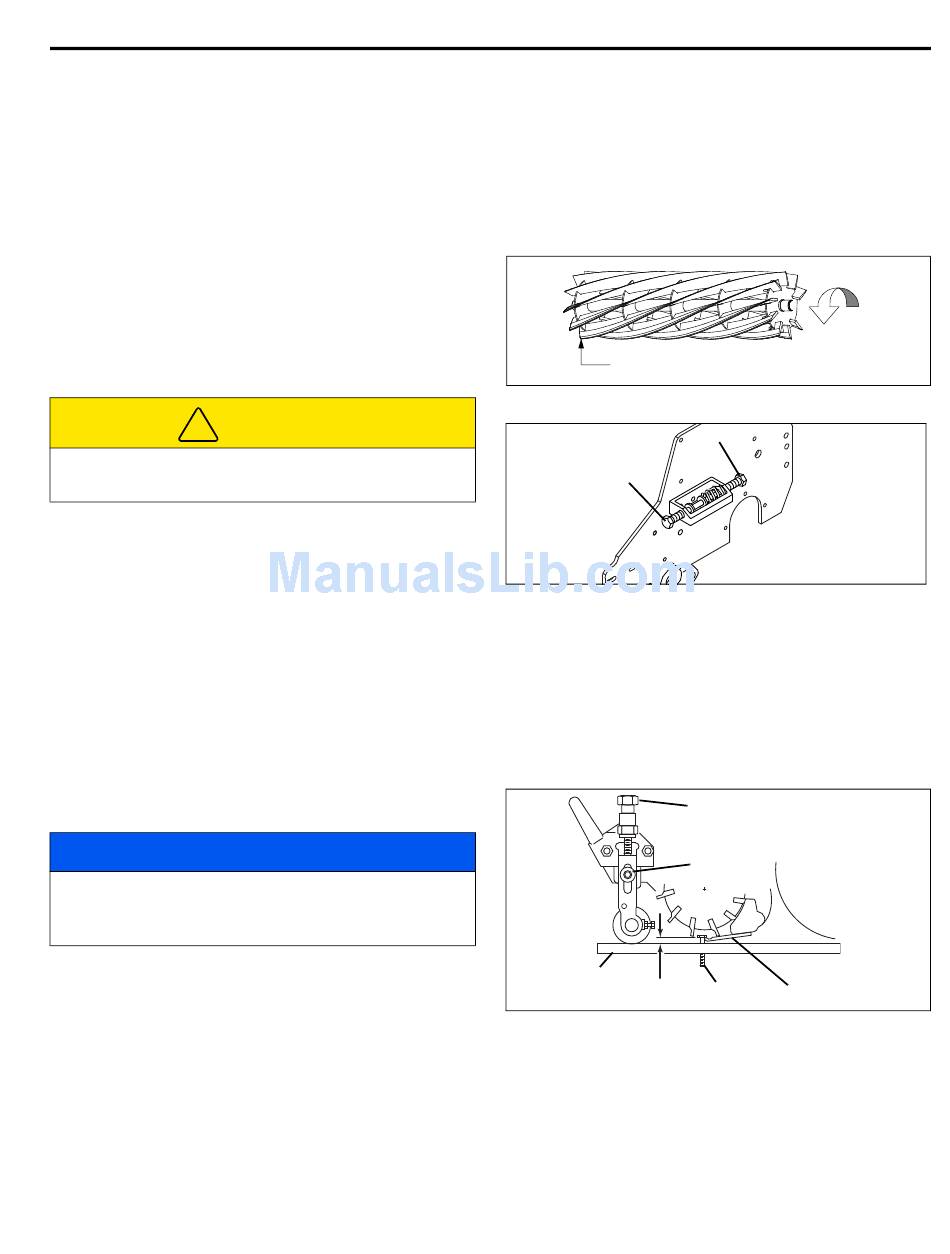

1. Säätimellä (A) voit lisätä tai vähentää pohjaterän
jousikuormaa. Säätimellä (B) voit siirtää pohjaterää
lähemmäs kelaa tai kauemmas siitä.
2. Kun jousi on taittuu kokonaan kokoon useiden
säätöjen jälkeen, pohjaterää ei voi liikuttaa. Vedä
säädintä (A) ennen säätämistä (B).
3. Useimmissa käyttötarkoituksissa
25 mm:in.
4. Aloita säätö kelan etureunasta ja säädä sitten
takareuna. Kelaterän etureuna on reuna, joka
kulkee ensimmäisenä pohjaterän yli normaalissa
kierrossa.
!
HUOMIO
Jotta välttyisit ruumiinvammoilta ja leikkuuterien
vaurioilta, käsittele telaa äärimmäisen varovasti.
5. Voit säätää pohjaterää lähemmäs kelaa kääntämällä
säädintä (B) myötäpäivään tai kauemmas kelasta
kääntämällä sitä vastapäivään.
a. Liu'uta rakotulkki tai välilevykanta 0,025 -
0,075 mm kelaterän ja pohjaterän väliin. Älä
käännä kelaa.
9.4

LEIKKUUKORKEUS ________________________________________________________

Huomaa: Varmista
säätämistä, että pohjaterä on säädetty oikein (Katso
Kohta 7.3).
1. Paina seisontatuki alas ja kallista leikkuri taaksepäin
kädensijan varaan.
HUOMAUTUS
Yleisasetusvirtamoduulit: Älä jätä leikkuria pitkäksi
aikaa taaksepäin kallistetuksi, muuten öljyä voi valua
polttokammioon.
2. Löysää muttereita (D) molemmilla puolilla riittävästi,
jotta nuppi (C) voi nostaa eturullaa. Nosta molempia
puolia saman verran.
3. Säädä mittaruuvi (G) haluttuun leikkauskorkeuteen
(F). Mittaa mittatangosta (E) ruuvin pään alapintaan
(G) ja lukitse sitten säätö kiristämällä siipimutteri.
4. Aseta mittatanko eturullan ja vetorullan väliin, lähelle
rullien ulompia päitä.
5. Liu'uta ruuvipää pohjaterän (H) yli ja säädä nuppia
(C) siten, että rulla ottaa juuri ja juuri kiinni
mittatankoon. Kiristä mutteri (D).
purista
ennen leikkauskorkeuden
KIINTEÄPÄISEN KELAN SÄÄDÖT
b. Säädä kelan takareuna samalla tavoin ja tarkista
sitten etureunan säätö uudelleen.
c. Kun kela ja pohjaterä on säädetty oikein, kela
pyörii vapaasti ja leikkaa sanomalehden sivun
koko kelan pituudelta, kun paperia pidetään
90°:en kulmassa pohjaterään.
jousi
Etureuna
B
6. Toista vaiheet 4 ja 5 kelan vastakkaisessa päässä ja
kiristä sitten mutterit (D). Tarkista leikkauskorkeus ja
säädä tarvittaessa uudelleen.
E
Pyörimissuunta
A
C
D
F
G
H
9
Kuva 9B
Kuva 9C
Kuva 9D
fi-35
