4.3 LCD-NÄYTTÖ _____________________________________________________________
LCD-näyttö kertoo Eclipse-leikkurin käytön sen hetkiset
toiminta-arvot ja se
varoitusääntä. LCD-näyttö voi olla joko Käyttäjätilassa
(oletusarvo) tai Valvojatilassa.
vaaditaan neljänumeroinen PIN-numero.
Voit muuttaa näyttöä ja arvoja painamalla jompaakumpaa
oranssia painiketta (K tai L). Oikean oranssin painikkeen (K)
painaminen siirtää näyttöä eteenpäin tai suurentaa valittua
arvoa, ja vasemman oranssin painikkeen (L) painaminen
siirtää näyttöä taaksepäin tai pienentää valittua arvoa.
Mustalla painikkeella (J) voidaan valita, nollata tai muuttaa
arvoja.

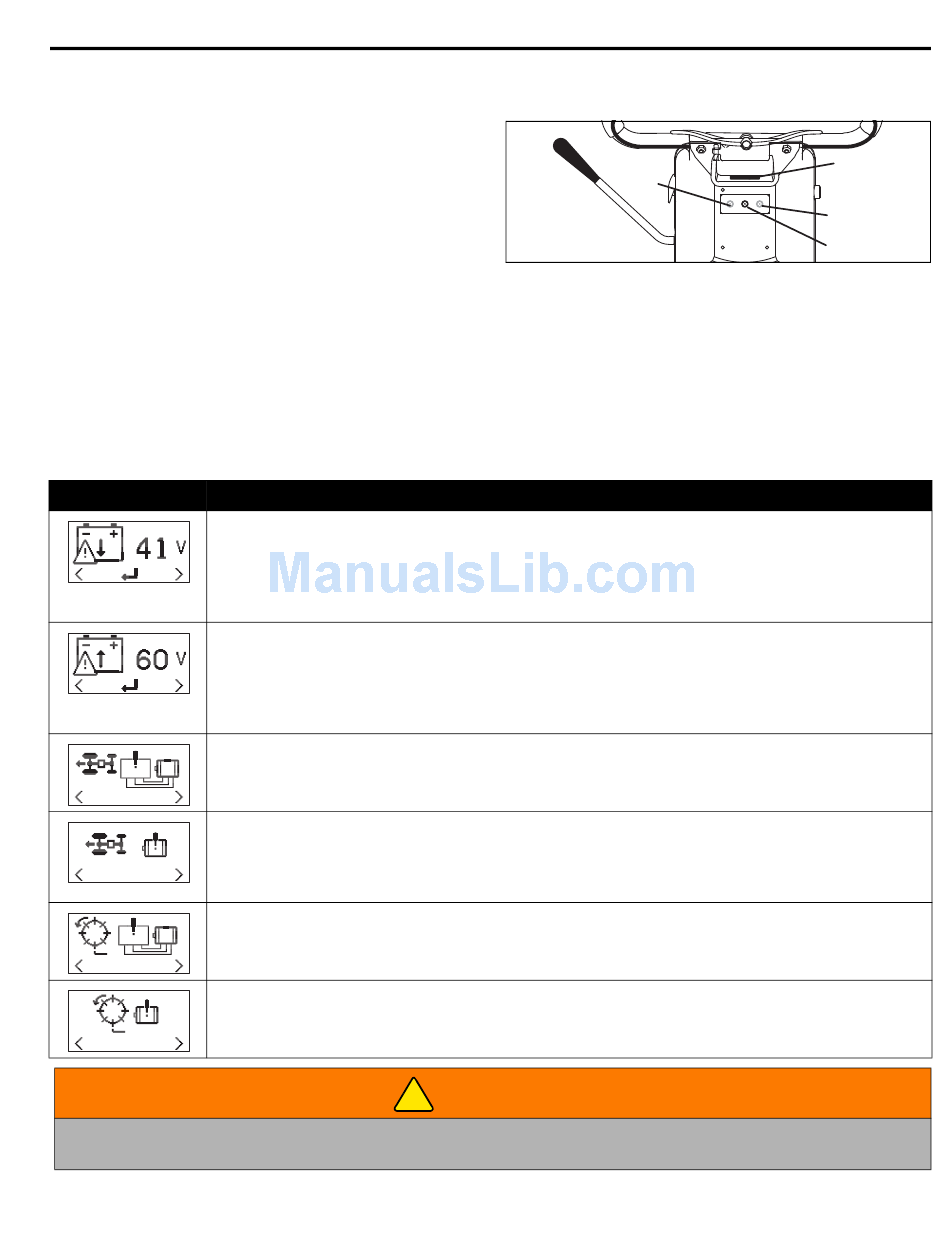

Hälytysnäytöt: Jokaisen tilan vakionäyttöjen lisäksi järjestelmässä on neljä näyttöä, joilla käyttäjälle/mekaanikolle
ilmoitetaan korjattavasta ongelmasta.
Hälytysnäyttö
Low Voltage (alhainen jännite) -näyttö tulee näkyviin, kun järjestelmän jännite putoaa yli 30
sekunnin ajaksi alle 42 volttiin DC akkukäyttöisissä leikkureissa tai alle 38 volttiin Gen-Set-
käyttöisissä leikkureissa. Järjestelmä antaa yhtenäisen äänimerkin. Hiljennä hälytys mustaa
painiketta (J) painamalla. Palauta leikkuri sen säilytyspaikkaan tai asenna uusi täyteen ladattu
akkuyksikkö. Kelamoottori ei toimi, jos näytöllä näkyy varoitus alhaisesta jännitteestä.
Overvoltage/Check Voltage (ylijännite/tarkista jännite) -näyttö tulee näkyviin, kun
järjestelmän jännite on yli 60 volttia DC. Järjestelmä antaa nopean katkonaisen (kaksi kertaa
sekunnissa) äänimerkin. Jos ongelmaa ei korjata, hallintajärjestelmä sammuu 60 sekunnin
kuluttua. Tarkista generaattorisyöttö ennen kuin käynnistät järjestelmän uudelleen. (Katso
Kohta 10.4).
Traction Motor Controller Fault (vetomoottorin ohjainvika -näyttö tulee näkyviin, kun
vetomoottorin ohjaimessa on ongelma. Vetomoottori ei toimi ennen kuin ongelma on ratkaistu.
Palauta leikkuri huoltopisteeseen korjausta varten.
Traction Motor Fault (vetomoottorivika) -näyttö tulee näkyviin, kun vetomoottorissa on
havaittu oikosulku tai kun vetomoottorin virrankäyttö ylittää 30 A yhden sekunnin ajan.
Vetomoottori ei toimi ennen kuin ongelma on ratkaistu. Palauta leikkuri huoltopisteeseen
korjausta varten.
Reel Motor Controller Fault (kelamoottorin ohjainvika -näyttö tulee näkyviin, kun
kelamoottorin ohjaimessa on ongelma. Kelamoottori ei toimi ennen kuin ongelma on ratkaistu.
Palauta leikkuri huoltopisteeseen korjausta varten.
Reel Motor Fault (kelamoottorivika) -näyttö tulee näkyviin, kun kelamoottorissa on havaittu
oikosulku tai kun kelamoottorin virrankäyttö ylittää 30 A yhden sekunnin ajan. Kelamoottori ei
toimi ennen kuin ongelma on ratkaistu. Palauta leikkuri huoltopisteeseen korjausta varten.
Käännä kelakytkin pois päältä, vapauta nostovipu, käännä avain pois päältä ja irrota akkuliitin ennen kuin tarkistat kelan
tukoksia.
voi päästää kolme
Valvojatilan käyttöön
!
erilaista
Varoitusäänet kertovat jostakin kolmesta LCD-näytön
havaitsemasta tilasta ja näytössä näkyy varoitusta vastaava
viesti. Yhtenäinen
järjestelmäjännitteestä.
(2 kertaa sekunnissa)
katkonainen äänimerkki (kerran aina 3 sekunnin välein)
kertoo leikkurin olevan Backlab-tilassa.
Hälytyksen kuvaus
VAROITUS
HALLINTALAITTEET
K
äänimerkki kertoo
Nopea katkonainen
kertoo ylijännitetilasta.
4
G
L
J
Kuva 4B
alhaisesta
äänimerkki
Hidas
