8 SÄÄDÖT (KAIKKI LAITTEET)
8 SÄÄDÖT (KAIKKI LAITTEET)
8.1 YLEISTÄ _________________________________________________________________
!
VAROITUS
Vakavien vammojen välttämiseksi, vapauta aina
kaikki moottorit, kytke
virtakytkin pois päältä ja irrota virtaliitin ennen koneen
säätämistä, puhdistamista tai korjaamista.
1. Säädöt ja huoltotoimet on aina annettava pätevän
teknikon tehtäväksi. Jos asianmukaista säätöä ei voi
tehdä, ota yhteys
jälleenmyyjään.
8.2

JARRU __________________________________________________________________

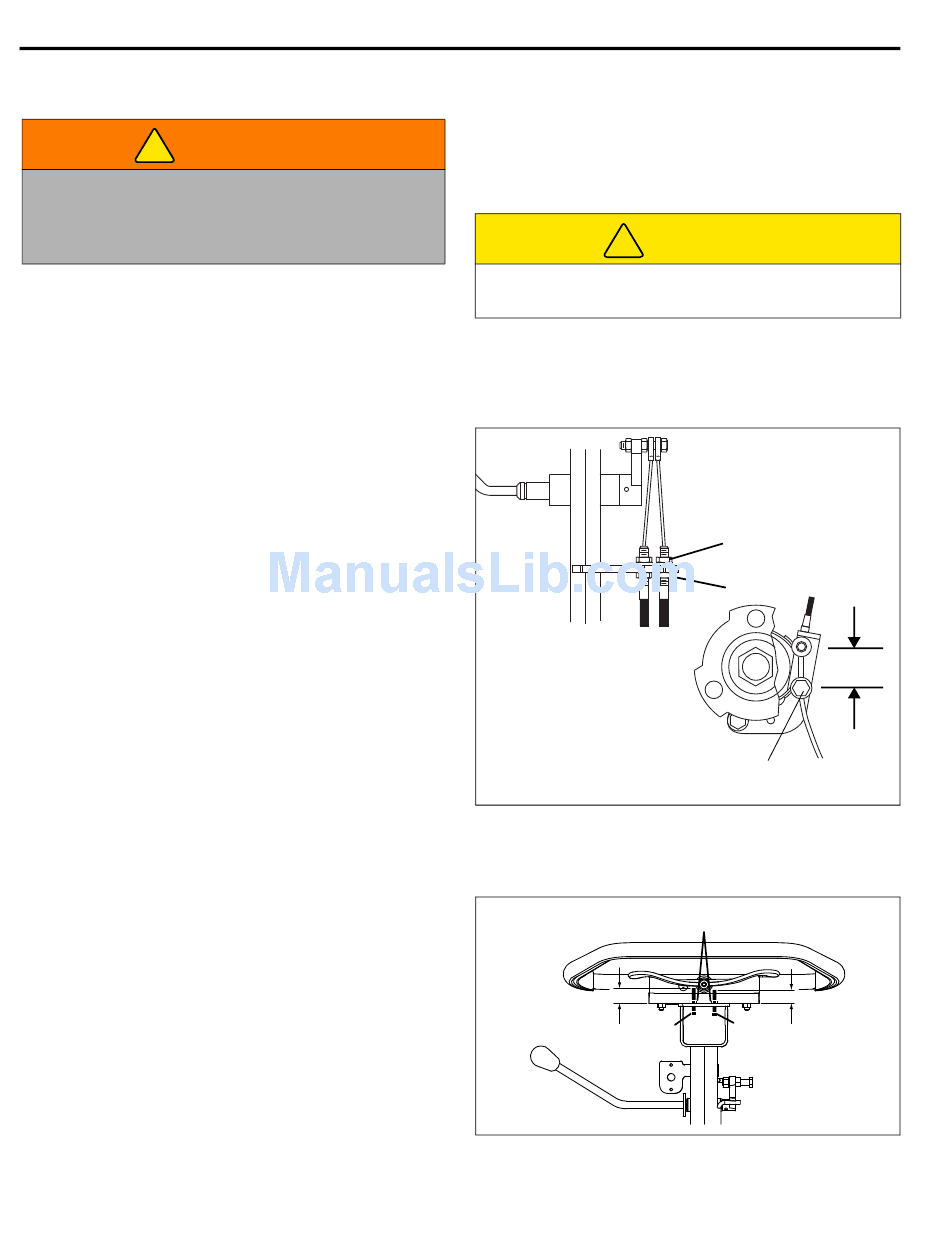

Oikein säädetyn jarrun kytkeminen vaatii 10 paunan
vedon jarrukahvan päästä ja siinä pitää olla 38 mm
keskeltä keskelle vapautettuna.
1. Pienet säädöt tehdään kahvalla. Löysää mutteria (A),
säädä jarrukaapelia kääntämällä mutteria (B) ja
kiristä sitten mutteri (A).
2. Jos säätöjä ei
kuljetusrengas ja tee säädöt jarruvanteessa.
3. Löysää ruuvia (C) ja vedä kaapeli haluttuun
jarrujännitykseen. Kiristä ruuvi (C). Säädä (A) ja (B)
uudelleen.
8.3 NOPEUSVIVUN PYSÄYTTIMET ______________________________________________
1. Löysää molempia muttereita (X).
2. Säädä positiivinen vipupysäytin (Y) 22 mm:in.
3. Säädä negatiivinen vipupysäytin (Z) 27 mm:in.
4. Lukitse säätö kiristämällä mutterit (X).
Vipupysäyttimien säätämisen jälkeen hallintalaitteiden
nopeusvipukalibrointi pitää nollata. [Katso Sección 2.3]
fi-30
seisontajarru, käännä
valtuutettuun Jacobsen-
voi tehdä kahvasta,
2. Vaihda kuluneet tai vaurioituneet osat, älä säädä
niitä.
3. Pitkät hiukset, korut tai väljät vaatteet voivat jäädä
kiinni liikkuviin osiin.
Ole varovainen, etteivät kätesi tai sormesi joudu
koneen liikkuvien ja kiinteiden osien väliin.
4. Älä muuta
ylinopeusasetusta.
irrota
KÄDENSIJA
!
HUOMIO
ajomoottorin nopeusrajoitus-
A
B
C
JARRUVANNE
X
Y
Z
27 mm
tai
38 mm
Kuva 8A
22 mm
Kuva 8B
