6 AKKUVIRTAMODUULIN ASETUS
6.4

AKUN ASENTAMINEN______________________________________________________

Jos akut on puhdistettu ja akkutarjottimen alueella oleva
happo neutralisoitu, ympäröivällä alueella ei pitäisi ilmetä
korroosiota. Mahdollinen
välittömästi teräslastalla ja teräsharjalla. Alue tulee pestä
natriumkarbonaatista
koostuvalla liuoksella, sekä kuivata huolellisesti ennen
pohjustamista ja maalaamista
maalilla.

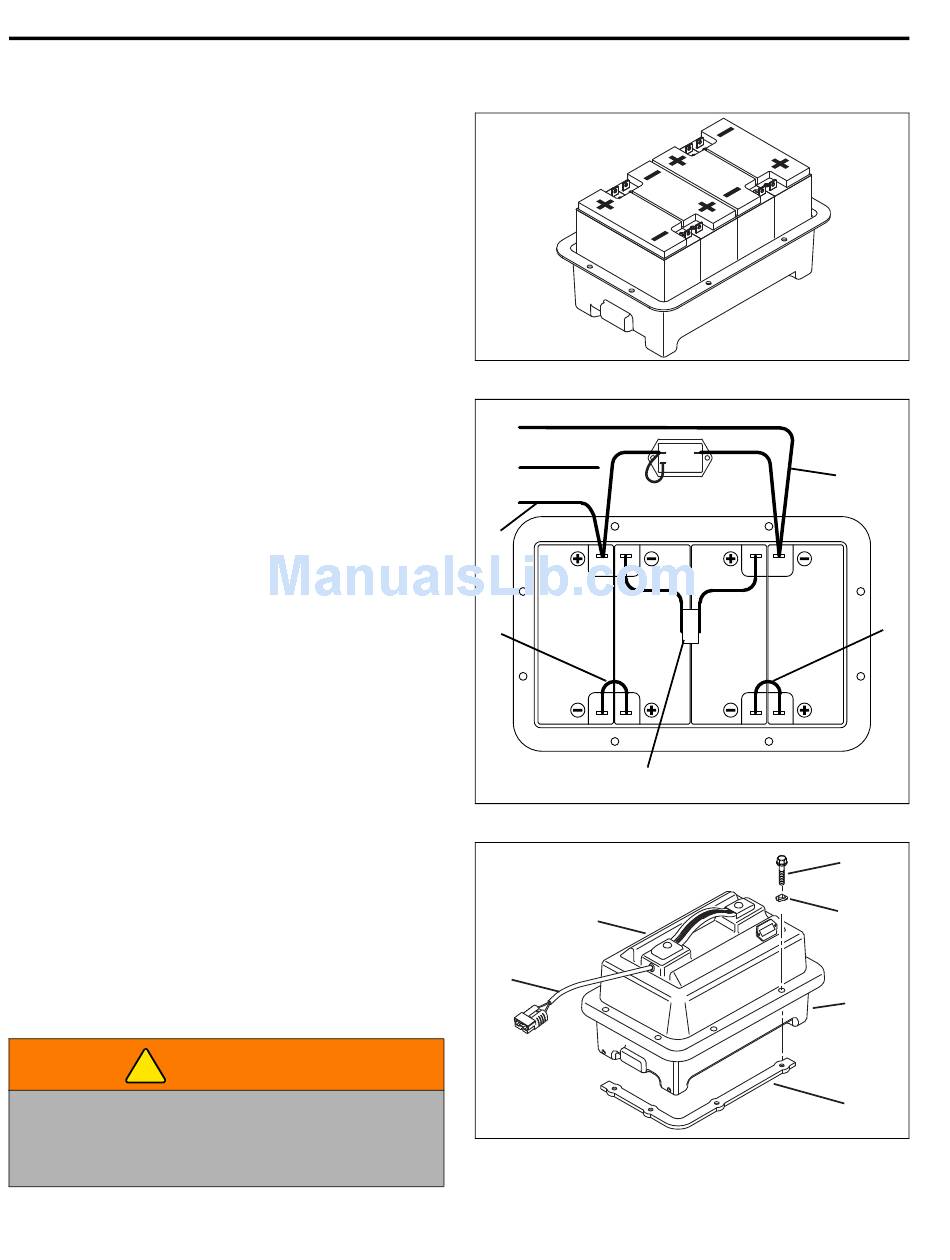

Akut tulee asettaa akkutarjottimelle kuten Kuva 4A
näyttää. Oikean kokoisten akkujen käyttäminen estää
liikkumisen, mutta ei ole niin tiukka, että akkukotelo
vääristyisi.
Tarkasta kaikki johdot ja navat. Puhdista akku- tai
johtonapojen mahdollinen korroosio natriumkarbonaat-
tiliuoksella (leivontasooda)
puhtaaksi.
Kytke akkujohdot huolellisesti kuten Kuva 4B näyttää ja
kiristä akkupylväsosat huolellisesti. Suojaa akku- ja
johtonavat kaupallisella suojapinnoitteella.
Akkuyksikön kokoonpano:
1. Asenna akut akkutarjottimeen.
2. Kiinnitä sulakekaapelikokoonpano
akkuyksikköön ruuveilla,
muttereilla.
3. Kiinnitä kaksi välikaapelia (E) niiden asianmukaisiin
sijainteihin.
4. Pujota pääkaapeli (F) akkukotelon kannen (G)
sivulla olevasta reiästä.
5. Kiinnitä pääkaapeli (F) akkuihin ja akkunäyttöön (M).
Huomaa: Oranssia/vihreää johtoa, jossa on eristetty
15 mm liitin, ei käytetä Eclipse-leikkureissa. Sinetöi
johdon pää oikosulkujen estämiseksi.
6. Kokoa akkukotelon kaksi puolikasta (G) ja (H),
ruuveilla (J), litteillä aluslaatoilla (K) ja akkukotelon
hihnoilla (L).
Akun tekniset tiedot, katso Kohta 2.6.
!
VAROITUS
Akkunapojen suoja-ainetta sisältäviä aerosolisäiliöitä
tulee käyttää erittäin varovaisesti. Eristä metallisäiliö,
jotta metalli ei pääse kosketuksiin akkunapojen
kanssa, jolloin seurauksena voi olla räjähdys.
fi-24
korroosio tulee
(leivontasooda) ja
korroosionkestävällä
ja harjaa tarvittaessa
lukitusaluslevyillä
poistaa
vedestä
Musta johto
Oranssi/vihreä johto
Punainen johto
F
E
(D)
ja
F
P N
KEY
D
G
Kuva 6A
F
E
Kuva 6B
J
K
H
L
