Heinner DCH-650TIX Manual

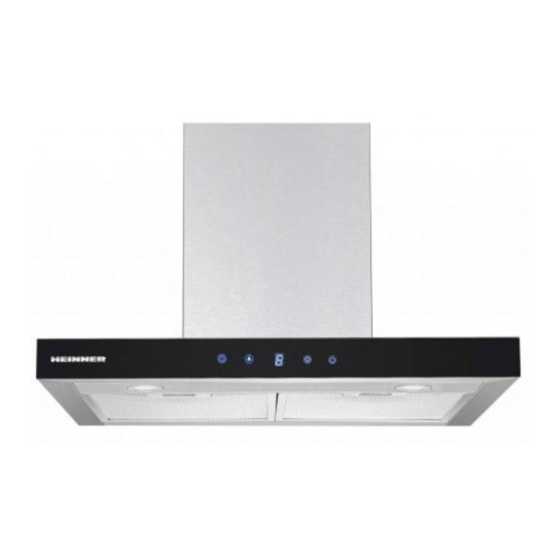

Decorative cooker hood. suction power: 642.4 m3/h. color: inox
Hide thumbs Also See for DCH-650TIX:
Table of Contents

Advertisement

Available languages

Available languages

  • ENGLISH, page 1

Quick Links

DECORATIVE COOKER HOOD
Models: DCH-650TIX
 Decorative cooker hood
 Suction power: 642.4 m³/h
 Color: inox

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DCH-650TIX and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Heinner DCH-650TIX

Summary of Contents for Heinner DCH-650TIX

  • Page 1 DECORATIVE COOKER HOOD Models: DCH-650TIX  Decorative cooker hood  Suction power: 642.4 m³/h  Color: inox...

  • Page 2: Package Content

    190W, 50Hz, 220-240V Thank you for purchasing this product! INTRODUCTION Please read the instructions carefully and keep the manual for future information. This manual is designed to give all necessary instructions concerning installation, use and maintenance of the unit. In order to operate the unit correctly and safely, please read this instruction manual carefully before installation and use.

  • Page 3: Safety Precaution

    190W, 50Hz, 220-240V III. SAFETY PRECAUTION This manual explains the proper installation and use of your cooker hood, please read it carefully before using even if you are familiar with the product. The manual should be kept in a safe place for future reference.
  • Page 4 190W, 50Hz, 220-240V  When the cooker hood is located above a gas appliance, the minimum distance between the supporting surface for the cooking vessels on the hob and the lowest part of the cooker hood that distance must be:...
  • Page 5 190W, 50Hz, 220-240V IV. INSTALLATION INSTRUCTIONS (VENT OUTSIDE) If you have an outlet to the outside, your cooker hood can be connected as below picture by means of an extractions duct (enamel, aluminum, flexible pipe or inflammable material with an interior diameter of 150mm).
  • Page 6 190W, 50Hz, 220-240V 4. Install the expansion pipe and chimney on the cooker hood. Afterwards, fix the outside chimney bracket on the outside chimney, and be sure that the inside chimney can be adjusted the height in it freely as well as fixing the expansion pipe. See Pic 3/Pic4.
  • Page 7 190W, 50Hz, 220-240V MOUNTING OF THE V-FLAP If the cooker hood does not have an assembled V-flap 1, you should mount the half-parts to the its body. To mount the V-flap 1 you should: • Mount two half-parts 2 into the body 6 •...
  • Page 8 190W, 50Hz, 220-240V •After the installation, make sure that the cooker hood is level to avoid grease collection at on end. •Ensure the expansion pipe selected for installation complies with relevant standards and is fire retardant. Right Wrong WARNING: ...

  • Page 9: Using The Appliance

    190W, 50Hz, 220-240V VI. USING THE APPLIANCE TOUCH CONTROL WITH LED DISPLAY 1. Press the “Power” button, the button controls the “on” & “off” of the hood. 2. Keep pressing the button “Speed”, the motor runs as low / mid / high / low / mid…, the speed runs circularly;...

  • Page 10: Cleaning And Maintenance

    190W, 50Hz, 220-240V VIII. CLEANING AND MAINTENANCE CAUTION Before maintenance or cleaning is carried out, the cooker hood should be disconnected from the main supply. Ensure that the cooker hood is switched off at the wall socket and the plug removed.
  • Page 11 190W, 50Hz, 220-240V INSTALLING GREASE MESH FILTERS - To install filters for the following four steps. - Angle the filter into slots at the back of the hood. - Push the button on handle of the filter. - Release the handle once the filter fits into a resting position.
  • Page 12 190W, 50Hz, 220-240V BULB REPLACEMENT  The bulb must be replaced by the manufacturer, its service agent or similarly qualified persons.  Always switch off the electricity supply before carrying out any operations on the appliance. When handling bulb, make sure it is completely cool down before any direct contact to hands.

  • Page 13: Technical Fiche

    190W, 50Hz, 220-240V IX. TECHNICAL FICHE Product fiche according to Commission Delegated Regulation (EU) No. 65/2014 Trademark Heinner Model DCH-650TIX Annual energy consumption (kWh/year) Energy efficiency class Fluid dynamic efficiency Fluid dynamic efficiency class Lighting efficiency (lux/W) 40.5 Lighting efficiency class Grease filtering efficiency (%) 80.7...
  • Page 14 190W, 50Hz, 220-240V Environment friendly disposal You can help protect the environment! Please remember to respect the local regulations: hand in the non-working electrical equipment’s to an appropriate waste disposal center. HEINNER is a registered trademark of Network One Distribution SRL. Other brands and product names are trademarks or registered trademarks of their respective holders.
  • Page 15 190W, 50Hz, 220-240V HOTĂ DECORATIVĂ Modele: DCH-650TIX  Hotă decorativă  Putere de aspirare: 642.4 m³/h  Culoare: inox...
  • Page 16 190W, 50Hz, 220-240V Vă mulțumim pentru achiziționarea acestui produs! INTRODUCERE Vă rugăm să citiți instrucțiunile cu atenție și să păstrați manualul pentru consultări ulterioare. Acest manual are scopul de a vă oferi toate instrucțiunile necesare cu privire la instalarea, utilizarea și întreținerea aparatului.

  • Page 17: Măsuri De Siguranță

    190W, 50Hz, 220-240V III. MĂSURI DE SIGURANȚĂ Acest manual cuprinde explicații cu privire la instalarea și utilizarea corespunzătoare a hotei dumneavoastră. Vă rugăm să citiți cu atenție manualul înainte de utilizarea produsului, chiar dacă modul de utilizare vă este cunoscut. Manualul trebuie păstrat într-un loc sigur, pentru a putea fi consultat ulterior în caz de nevoie.
  • Page 18 190W, 50Hz, 220-240V  Atunci când hota este montată deasupra unei mașini de gătit cu gaze, distanțele minime dintre suprafața de sprijin pentru vasele de gătit de pe plită și partea cea mai de jos a hotei trebuie să fie următoarele: În cazul mașinilor de gătit cu gaze: 75 cm...
  • Page 19 190W, 50Hz, 220-240V IV. INSTRUCȚIUNI DE INSTALARE (ÎN CAZUL EVACUĂRII CĂTRE EXTERIOR) În cazul în care este disponibil un orificiu de evacuare către exterior, hota poate fi conectată așa cum este indicat în imaginea de mai jos, prin intermediul unui tub de evacuare (din aluminiu, țeavă...
  • Page 20 190W, 50Hz, 220-240V 4. Montați tubul de evacuare și coșul pe hotă. Fixați consola coșului exterior pe coșul exterior și asigurați-vă că puteți regla cu ușurință înălțimea coșului interior și că puteți fixa corespunzător tubul de evacuare. Consultați Fig. 3/Fig. 4.
  • Page 21 190W, 50Hz, 220-240V MONTAREA CLAPETEI ANTIRETUR În cazul în care clapeta antiretur (1) nu este montată, cele două secțiuni ale acesteia trebuie asamblate. Pentru asamblarea clapetei antiretur (1), parcurgeți pașii de mai jos: • Montați cele două secțiuni (2) în carcasă (6);...
  • Page 22 190W, 50Hz, 220-240V • După instalare, asigurați-vă că hota este dreaptă, pentru a evita acumularea grăsimii la una dintre extremitățile acesteia. • Asigurați-vă că tubul de evacuare ales în vederea instalării corespunde standardelor în vigoare și este ignifug. Corect...

  • Page 23: Utilizarea Aparatului

    190W, 50Hz, 220-240V VI. UTILIZAREA APARATULUI PANOUL DE CONTROL TACTIL CU AFIȘAJ LED „ ” 5. Cu ajutorul butonului Power , puteți controla pornirea sau oprirea hotei. „ ” 6. Apăsați repetat pe butonul Speed . Motorul va funcționa la viteză redusă, medie sau ridicată, iar afișajul LED va indica 1-2-3, în funcție de viteza selectată.

  • Page 24: Curățare Și Întreținere

    190W, 50Hz, 220-240V VIII. CURĂȚARE ȘI ÎNTREȚINERE ATENȚIE Înainte de efectuarea operațiilor de întreținere sau curățare, hota trebuie deconectată de la sursa de alimentare cu energie electrică. Asigurați-vă că hota este oprită și că ștecărul este scos din priză.
  • Page 25 190W, 50Hz, 220-240V INSTALAREA FILTRELOR DE GRĂSIME Pentru instalarea filtrelor, vă rugăm să urmați pașii de mai jos: - Poziționați filtrul în fantele situate în partea posterioară a hotei. - Apăsați pe butonul de pe mânerul filtrului. - Eliberați mânerul odată ce filtrul se fixează în poziție.
  • Page 26 190W, 50Hz, 220-240V ÎNLOCUIREA BECULUI  Becul trebuie înlocuit de producător, de agentul său de service sau de către persoane cu o calificare similară.  Opriți întotdeauna alimentarea cu energie electrică înainte de efectuarea oricăror operații asupra aparatului. În timpul manevrării becului, asigurați-vă că acesta s-a răcit înainte de a-l atinge cu mâna.
  • Page 27 190W, 50Hz, 220-240V IX. FIȘĂ TEHNICĂ Fisa produsului in conformitate cu Regulametul Delegat (UE) 65/2014 al Comisiei Marca comerciala Heinner Model DCH-650TIX Consum anual de energie (kWH/an) Clasa de eficienta energetica Eficienta fluido-dinamica Clasa de eficienta fluido-dinamica Eficienta iluminarii (lux/W) 40.5...
  • Page 28 190W, 50Hz, 220-240V INFORMATII PRIVIND DESEURI DE ECHIPAMENTE ELECTRICE SI ELECTRONICE (DEEE) Deseurile de echipamente electrice si electronice (DEEE) pot contine substante periculoase ce au un impact negativ asupra mediului si sanatatii umane, in cazul in care nu sunt colectate separat.
  • Page 29 190W, 50Hz, 220-240V HEINNER este marcă înregistrată a companiei Network One Distribution SRL. Celelalte branduri și denumirile produselor sunt mărci de comerț sau mărci de comerț înregistrate ale respectivilor deținători. Nicio parte a specificațiilor nu poate fi reprodusă sub nicio formă și prin niciun mijloc, nici utilizată...
  • Page 30 190W, 50Hz, 220-240V DEKORATÍV SZAGELSZÍVÓ Modellek: DCH-650TIX  Dekoratív szagelszívó  Szívó teljesítmény: 642.4 m³/h  Szín: inox...
  • Page 31 190W, 50Hz, 220-240V Köszönjük, hogy megvásárolta termékünket! BEVEZETÉS Kérjük, figyelmesen olvassa el az utasításokat, és őrizze meg a kézikönyvet későbbi tanulmányozás céljából. A kézikönyv célja a készülék beszerelésével, használatával és karbantartásával kapcsolatos minden szükséges tudnivalót rendelkezésére bocsátani. A készülék helyes és biztonságos használata érdekében, kérjük, hogy beszerelés és használat előtt olvassa el figyelmesen a...

  • Page 32: Biztonsági Intézkedések

    190W, 50Hz, 220-240V III. BIZTONSÁGI INTÉZKEDÉSEK A használati kézikönyv utasításokat tartalmaz az Ön szagelszívójának üzemeltetésére és használatára vonatkozóan. Használat előtt kérjük, hogy figyelmesen olvassa el ezt a használati kézikönyvet, akkor is ha a használati mód ismerős az Ön számára. Őrizze meg ezt a használati kézikönyvet az utólagos tanulmányozás végett szükség esetén.
  • Page 33 190W, 50Hz, 220-240V  Abban az esetben, ha a szagelszívót a gáztűzhely fölé szerelik, a főzőlapon lévő edények támasztási felülete és a szagelszívó legalsó része közti minimális távolságok a következők kell legyenek: Gáztűzhely esetén: 75 cm Elektromos tűzhely esetén: 65 cm Szén vagy olajkályha esetén: 75 cm...
  • Page 34 190W, 50Hz, 220-240V IV. ÜZEMBE HELYEZÉS (KÜLSŐ ELVEZETÉS ESETÉN) Ha rendelkezésre áll egy külső falon található kivezetőnyílás,akkor csatlakoztassa a szagelszívót az alábbi képen látható módon, egy elszívócső segítségével (150 mm átmérőjű gégecső, alumínium vagy más nem gyúlékony anyagból készült cső).
  • Page 35 190W, 50Hz, 220-240V 4. Az elvezető csövet és a kürtőt szerelje a gőzelszívóra. A külső kürtő tartószerkezetét szerelje a külső kürtőre, és győződjön meg arról, hogy könnyen beállíthatja a belső kürtő magasságát, illetve megfelelően rögzítheti az elvezető csövet. Lásd a 3. ábrát/ 4. ábrát.
  • Page 36 190W, 50Hz, 220-240V A VISSZAKERINGÉS GÁTLÓ SZELEP FELSZERELÉSE Ha a visszakeringés gátló szelep (1) nincs felszerelve, két részét illessze össze. A visszakeringés gátló szelep (1) összeillesztéséhez kövesse az alábbi lépéseket: • Szerelje a burkolatba (6) a szelep két részét (2);...
  • Page 37 190W, 50Hz, 220-240V • Üzembe helyezés után győződjön meg róla, hogy a szagelszívó egyenesen áll, a szagelszívó egyik felében történő zsiradék felhalmozódás elkerülése véget. • Győződjön meg róla, hogy a választott elszívócső megfelel az érvényben lévő szabályoknak és tűzálló.

  • Page 38: A Készülék Használata

    190W, 50Hz, 220-240V VI. A KÉSZÜLÉK HASZNÁLATA LED KIJEZŐS ÉRINTŐS VEZÉRLŐTÁBLA „ ” 9. A Power gomb segítségével ellenőrizheti a gőzelszívó be- és kikapcsolását. 10. Ismételten nyomja meg a "Speed" gombot. A motor kis, közepes vagy nagy sebességű üzemelni kezd, a LED kijelző pedig a kiválasztott sebesség függvényében 1-2-3 jelző ki.

  • Page 39: Tisztítás És Karbantartás

    190W, 50Hz, 220-240V VIII. TISZTÍTÁS ÉS KARBANTARTÁS FIGYELEM A szagelszívó karbantartási vagy tisztítási műveleteinek elvégzése előtt távolítsa el annak dugaszát a villamos hálózatból. Győződjön meg arról, hogy kihúzta a dugaszt a csatlakozóból. A külső felületek könnyen megkarcolhatóak. Ebből kifolyólag kérjük, hogy kövesse az utasításokat a hatékony és sérülésmentes tisztítás érdekében.
  • Page 40 190W, 50Hz, 220-240V A ZSÍRSZŰRŐK BEÜZEMELÉSE A zsírszűrők beüzemeléséhez kérjük az alábbi lépések szerint járjon el: - Helyezze a szűrőket a szagelszívó hátsó részén található résbe. - Nyomja meg a szűrő nyelén található gombot. - Engedje el a nyelet miután a szűrő a helyére került.
  • Page 41 190W, 50Hz, 220-240V AZ IZZÓ KICSERÉLÉSE  Az izzó kicserélését a gyártó, a szervizének ügynöke vagy hasonló szakképzettséggel rendelkező személyek kell elvégezzék.  Mielőtt bármilyen tevékenységet folytatna a készülékkel kapcsolatosan mindig áramtalanítsa azt. Mielőtt megérintené, győződjön meg róla, hogy az izzó már kihűlt.
  • Page 42 Copyright © 2013 Network One Distribution. Minden jog fenntartva. www.heinner.com, http://www.nod.ro A terméket az Európai Közösség előírásainak és jogszabályainak megfelelően tervezték és gyártották. Importőr: Network One Distribution Marcel Iancu utca, 3-5 szám, Bukarest (București), Románia Tel: +40 21 211 18 56, www.heinner.com, www.nod.ro...
  • Page 43 190W, 50Hz, 220-240V ДЕКОРАТИВЕН АБСОРБАТОР Модели: DCH-650TIX  Декоративен абсорбатор  Всмукателна мощност: 642.4 куб.м./ч  Цвят: инокс...
  • Page 44 190W, 50Hz, 220-240V Благодарим Ви за закупуването на този продукт! ВЪВЕДЕНИЕ Моля прочетете внимателно инструкциите и запазете наръчника за бъдещи справки. Този наръчник има за цел да Ви предостави всички необходими инструкции по отношение на инсталирането, използването и поддържането на уреда. Преди...

  • Page 45: Мерки За Безопасност

    190W, 50Hz, 220-240V III. МЕРКИ ЗА БЕЗОПАСНОСТ Този наръчник съдържа обяснения по отношение на съответстващото инсталиране и използване на Вашия абсорбатор. Моля прочетете внимателно наръчника преди използване на продукта, въпреки че начинът на употреба Ви е познат. Наръчникът трябва да се съхранява на сигурно място, с цел извършване на справки при...
  • Page 46 190W, 50Hz, 220-240V  Когато абсорбаторът е монтиран над готварска печка на газ, минималните разстояния между повърхността за поставяне на съдовете за готвене върху готварската печка и най-долната страна на абсорбатора трябва да бъдат следните: При готварски печки на газ: 75 см...
  • Page 47 190W, 50Hz, 220-240V IV. ИНСТРУКЦИИ ЗА ИНСТАЛИРАНЕ (В СЛУЧАЙ НА ИЗВЕЖДАНЕ НА ВЪЗДУХА) Ако съществува отвор за извеждане на въздуха на открито, абсорбаторът може да се свърже, така както е посочено в долното изображение, чрез тръба за извеждане (от алуминий, гъвкава тръба или незапалим материал с вътрешен...
  • Page 48 190W, 50Hz, 220-240V 4. Монтирайте тръбата за извеждане и комина върху абсорбатора. Фиксирайте конзолата на външния комин върху външния комин и уверете се, че можете да настроите с лекота височината на вътрешния комин и че можете да фиксирате по...
  • Page 49 190W, 50Hz, 220-240V МОНТИРАНЕ НА КЛАПАТА ПРОТИВ ВРЪЩАНЕ Ако клапата против връщане (1) не е монтирана, двете нейни части трябва да се сглобят. За сглобяване на клапата против връщане (1), изпълнете стъпките по-долу: • Монтирайте двете части (2) в корпуса (6);...
  • Page 50 190W, 50Hz, 220-240V • След инсталиране уверете се, че абсорбаторът е поставен в права позиция с цел предотвратяване на натрупването на мазнина в едно от неговите краища. • Уверете се, че тръбата за извеждане, избрана с оглед инсталиране, съответства...

  • Page 51: Използване На Уреда

    190W, 50Hz, 220-240V VI. ИЗПОЛЗВАНЕ НА УРЕДА СЕНЗОРЕН КОНТРОЛЕН ПАНЕЛ СЪС СВЕТОДИОДЕН ЕКРАН 13. С помощта на бутона «Power» можете да контролирате включването или изключването на абсорбатора. 14. Натиснете последователно върху бутона «Speed». Моторът ще функционира при ниска, средна или висока скорост, а светодиодният екран ще показва "1-2-3", в...

  • Page 52: Почистване И Поддръжка

    190W, 50Hz, 220-240V VIII. ПОЧИСТВАНЕ И ПОДДРЪЖКА ВНИМАНИЕ Преди извършване на операции за поддръжка или почистване, абсорбаторът трябва да се изключи от източника за захранване с електроенергия. Уверете се, че абсорбаторът е изключен и че щепселът е изваден от контакта.
  • Page 53 190W, 50Hz, 220-240V ИНСТАЛИРАНЕ НА ФИЛТРИТЕ ЗА МАЗНИНА За инсталиране на филтрите, моля следвайте стъпките по-долу: - Позиционирайте филтъра в процепите, които се намират от задната страна на абсорбатора. - Натиснете върху бутона от дръжката на филтъра. - Освободете дръжката след фиксиране на място на филтъра.
  • Page 54 190W, 50Hz, 220-240V ПОДМЯНА НА КРУШКАТА  Крушката трябва да се подменя от производителя, от неговия сервизен агент или от лица с подобна квалификация.  Винаги изключвайте захранването с електроенергия преди извършване на всякакви операции върху уреда. По време на боравене с крушката, уверете се, че...
  • Page 55 190W, 50Hz, 220-240V Изхвърляне на отпадъците по начин, отговорен за околната среда Можете да помогнете за опазването на околната среда! Моля спазвайте местните разпоредби: Предайте нефункциониращото електрическо оборудване на център за събиране на отпадъци от електрическо оборудване. HEINNER е регистрирана марка на компанията Network One Distribution SRL. Останалите...
