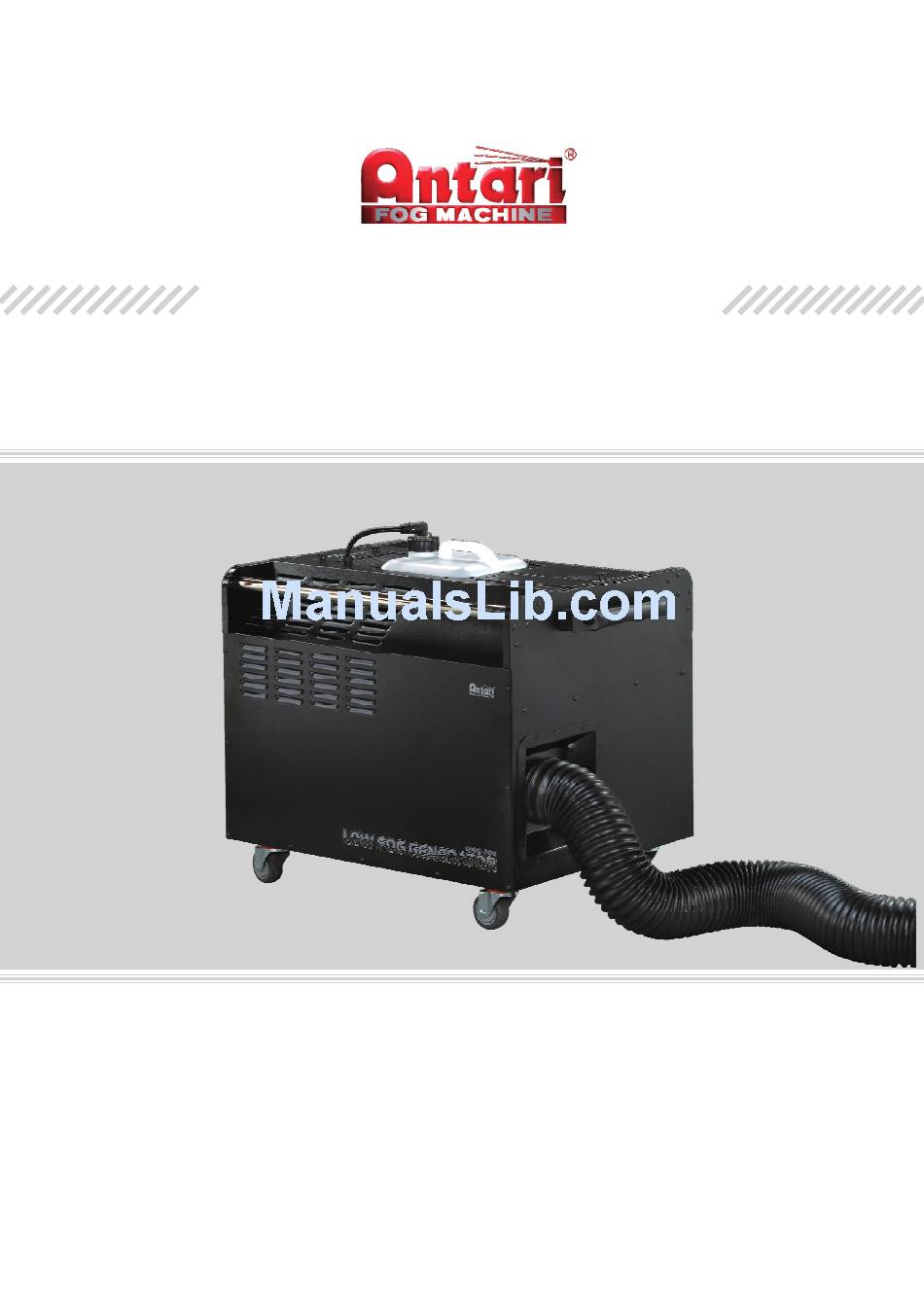

- Page 1 DNG-200 LOW FOG GENERATOR USER MANUAL BEDIENUNGSANLEITUNG Read and save these insturctions 2008 Antari Lighting & Effects Ltd.
-
Page 2: Safety Instructions
Different from others, Antari's fog machines do not use carbon dioxide, and do not pollute environment and and are not harmful for human health. The DNG-200 is a great machine that offers low fog special effects as well as environmental-friendly features, a true green machine. -
Page 3: Unpacking And Inspection
Always allow the machine to cool down before attempting to clean or service it. Ÿ Please use Antari FLR Light Fog Fluid only. Please do not fill in any other fluid into the tank Ÿ to ensure the quality of the fog and the life of the machine. -
Page 4: Operation
Connect the machine with the black fog conducting hose; it is a three-meter pipe. The Ÿ length of the pipe can be adjusted to fit the actual need. (refer to figure 4) Fill Antari FLR light fog fluid to the tank, tighten the tank cap. (refer to figure 5) Ÿ Figure 4... - Page 5 Menu settings with the button FUNCTION -Setting time intervals for timer operation Press the button FUNCTION until the display indicates "Interval Set”. Use the buttons UP and DOWN to adjust the intervals between the individual fog outputs in timer mode within the range of 10 and 300 seconds. -Setting the output duration for timer operation Press the button FUNCTION until the display indicates "Duration Set”.
-
Page 6: Important Notes
Please contact an Antari dealer or a designated service center. Do not disassemble the machine by yourself. After using the DNG-200 for a long time, there may be residue on the floor which could be Ÿ... -
Page 7: Technical Specifications
3 m fog conducting hose Weight 120 kg Dimensions (LxWxH) 780 x 608 x 686 (mm) Liquid used Antari FLR (Light Fog Liquid) only Number of DMX channels Additional information Self contained unit -- no CO²/dry ice required Floor-mount installations (4 wheels) -
Page 8: Dmx512 Settings
-DMX512 Settings The DNG-200 is equipped with a DMX512 system. For connecting a DMX controller, 3-pin and 5-pin male-female XLR connections are provided at the back of the machine. The machine uses one control channel for adjusting the output volume. The channel has a DMX value range of 0 to 255. - Page 9 Herzlichen Glückwunsch zum Kauf Ihrer neuen ANTARI DNG-200 Bodennebelmaschine -Einführung Vielen Dank, dass Sie sich für die Antari DNG-200 Bodennebelmaschine entschieden haben! Basierend auf dem Nebelkühlsystem der DNG-100, besitzt diese Maschine zustätzlich einige herrausragende neue Funktionen. Bei der DNG-200 ist das Nebelgrät gleich mit integriert, sodass der Platzbedarf auf Bühnen nicht zu groß...
- Page 10 6. Wasseraufnahmeschale (bereits in der Maschine installiert) 7. 3 m PU-Schlauch, 6 mm Ø Inbetriebnahme Durch die Lenkrollen auf der Unterseite der DNG-200 lässt sich die Maschine leicht Ÿ bewegen. Zwei der Rollen verfügen über eine Feststellbremse. Positionieren Sie die Maschine am gewünschten Ort und drücken Sie die Bremsvorrichtung nach unten, um...
-
Page 11: Bedienung
Schließen Sie den 3 m langen Nebelschlauch an die Maschine an. Der Schlauch kann je Ÿ nach Bedarf gekürzt werden (siehe Abbildung 4). Befüllen Sie den Tank mit Nebelfluid (Antari FLR Light Fog Fluid wird empfohlen) und Ÿ verschließen Sie die Tankkappe (siehe Abbildung 5). - Page 12 -D-20, Steuerung mit LCD-Anzeige Die Steuerung D-20 verfügt über ein 2-m-Kabel, einen 5-poligen XLR-Stecker und eine LCD-Anzeige, auf der alle Betriebszustände der Maschine abgelesen werden können. Durch das Interface kann der Anwender individuell Nebeldauer, Intervall, Austoßvolumen und DMX-Daten einstellen. Das Bedienfeld der Steuerung umfasst 6 Tasten. Auf der LCD- Anzeige werden alle Betriebsparameter dargestellt, die automatisch in einem nichtflüchtigen Speicher gespeichert werden.
-
Page 13: Wichtige Hinweise
Betriebsarten eingestellt ist, stößt die Nebelmaschine immer die maximale Nebelmenge beim Drücken der Taste MANUAL aus. -Wichtige Hinweise Auf der Rückseite der DNG-200 befindet sich eine Aufnahmeschale für Wassertropfen, Ÿ die durch den Kompressorbetrieb entstehen. Bitte überprüfen Sie regelmäßig den Wasserstand der Aufnahmeschale und entleeren Sie diese rechtzeitig, um ein Überlaufen zu verhindern (siehe Abbildung 6). -
Page 14: Wartung Der Maschine
Wenn Sie die Ursache des Problems nicht feststellen können, versuchen Sie bitte nicht die Maschine weiter zu betreiben, um Schäden zu vermeiden. Schalten Sie die Maschine aus und lassen Sie sie herunterkühlen. Konatktieren Sie Ihren Antari-Händler oder einen qualifizierten Servicetechniker. Zerlegen Sie niemals die Maschine selbst. - Page 15 -DMX512-Einstellungen Die DNG-200 verfügt über ein DMX512-System. Für den Anschluss an einen DMX- Controller sind 3-polige und 5-polige DMX-Anschlüsse auf der Rückseite der Maschine angebracht. Die Maschine kann über einen Steuerkanal im Ausstoß reguliert werden. Der Kanal bewegt sich innerhalb der DMX-Werte 0 bis 255. Nach dem Anschluss an einen DMX-Controller können Timer-Funktionen wie Nebeldauer und Intervall über den DMX-...
- Page 16 2008 Antari Lighting & Effects Ltd. For current product information visit Antari at: www.antari.com / www.antari.com.tw For information requesits please contact us at: sales@antari.com C08DNG200...
