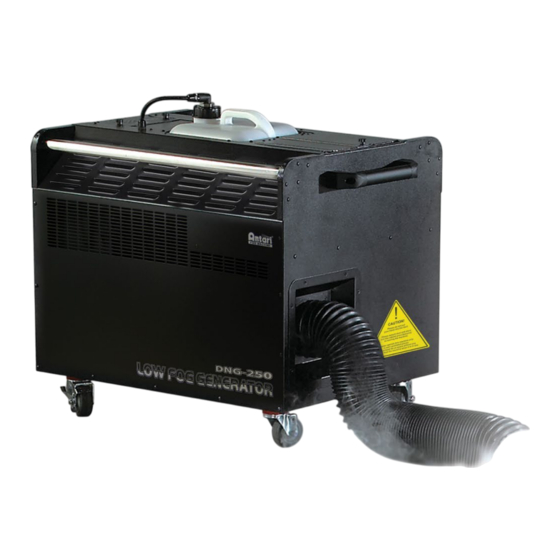

- Page 1 DNG-250 Low Fog Generator - User Manual - 中文說明書 English - 中文 © 2019 Antari Lighting and Effects Ltd.
- Page 3 No CO is needed for DNG-250 Low Fog Generator; therefore, there’s no risk to human body nor environment. DNG-250 is a real green effect machine. Please follow these operation, safety and maintenance instructions to ensure a longer and safe life of your DNG-250 Low Fog Generator.
- Page 4 Always allow the machine to cool down before attempting to clean or service it. Please use Antari FLL Low Fog Effects Fluid only. Please do not fill in any other fluid into the tank to ensure the quality of the fog and the life of the machine.
- Page 5 Connect the machine with the black fog conducting hose; it is a three-meter pipe. The length of the pipe can be adjusted to fit the actual need. (refer to figure 4) Fill Antari FLL Low Fog Effects Fluid to the tank, tighten the tank cap. (refer to figure ...
-
Page 6: Operation
Figure4 Figure5 Operation 1. After confirming the voltage, connect the power cord to a grounded outlet then turn on the lower power switch and then the higher one. The warmup starts now, and the TFT touch panel will show the percentage of the whole warmup process until 100% that the warmup is completed. -
Page 7: Manual Mode Setting
Manual mode： Current setting of output volume Current setting of fan speed Start / Stop Manual mode setting Return Return 2-2-1 Manual mode setting： Continuous mode ON / OFF Output volume 20% - 100% Timer mode： Current setting of Current setting of duration time interval time Current setting of output Current setting of... -
Page 8: Dmx Setting
Continuous mode ON / OFF Output volume 20% - 100% DMX： Heater temperature status DMX status DMX address: DMX setting Return 2-4-1 DMX setting： DMX address setting Current address Cancel Confirm... - Page 9 Enforceable fluid drawing: When the tank is refilled with fog fluid, use this to draw the fluid. Press “Pause” once the output is back to avoid damp in fog. Default duration of the fluid drawing is 1 min. Countdown Return Return Start Pause...
-
Page 10: Basic Information
Setting LCD brightness (Low/Medium/High/Auto) *LCD light will shut down in 1 min when “Auto” is selected. Action before shut down will be automatically proceeded after warming up is finished. Restore default setting. Chinese/English Software update (for Antari’s distributors’ use only) - Page 11 Data + 3-2 DNG-250 DMX instruction DNG-250 low fog generator has built-in DMX 512 function with 3 Pin and 5 Pin sockets to choose from. After connecting to DMX, TFT touch panel can’t be used, and all actions are controlled by DMX. Only DMX address can be entered with TFT touch panel.
- Page 12 4-2 RDM Directory Other important notes A water collection tray is equipped at the rear of DNG-250. When the compressor is running for condensed fog, some water drops will flow into the tray. Please check the water level of the tray routinely and drain it on time to prevent overflow.
- Page 13 Antari dealer or a designated service center. Do not disassemble the machine by yourself. After using the DNG-250 for a long time, there may be residue on the floor which could be a possible cause of danger. Please note the material of the floor and pay special attention to the safety of persons walking on it.
- Page 14 240V / 8 mins (approx.) - Fluid consumption 100 ml / min (100% output) - Fluid tank capacity 10L (2.64gal) - Compatible fluid Antari FLL-10 Low Fog Fluid - Ambient temp. range 5°C ~ 40°C (41°F ~ 104°F) - Output 120 m...
- Page 15 恭喜您擁有了這部全新的 Antari DNG-250 低煙機 感謝您選擇了 Antari DNG-250 低煙機，這部機器除了以往 Antari DNG-200 基本的煙霧冷卻功能外，我 們增加了全新的功能，使用 3.5 吋觸碰式全彩 TFT-LCD，讓使用者在操控上更簡單方便，機器大小體積跟 Antari DNG-200 一樣，但是煙霧的輸出量及持續能力都有全面性的提高，效果相較過去的 Antari DNG- 200 有顯著的提升，讓舞台空間的動線運用及表演的效果都可以更加完美。Antari DNG-250 低煙機不使用 二氧化碳，所以不會對環境及人體造成負擔，同時具有完美低霧特效及兼具環保，是一款真正的綠色特效機 器。 為確保您機器的使用及輸出效果的完美，在操作機器前，請詳細閱讀這份使用說明書，請按照說明書內的內 容操作以及維護，並注意安全說明事項，以確保 DNG-250 低煙機使用壽命可以更加延長以及操作人員能 更加安全的使用機器。 請注意印在 ANTARI 機器外部的所有警告標籤和說明。 注意事項 請保持機器乾燥。 機器設計在室內使用，請勿在戶外使用本機器。 理想的機器操作溫度，在室溫攝氏 5 度 ~ 40 度之間 。...
- Page 16 操作機器時請確認週邊沒有任何易燃材料。 如果您的 DNG-250 出現工作異常，請先關閉電源開關，靜置 5 分鐘後，重新開啟電源，若異 常現象仍然存在，請聯繫 Antari 代理商。 在清潔或保養您的機器前，請確認機器的電源已經關閉，並且機器溫度已經冷卻。 為確保機器的使用壽命，請使用 Antari FLL 低煙機煙霧水，添加其他液體可能會導致機器故障 如果機器出現故障，請移除機器插頭，立即停止工作，並請連繫您當地的 Antari 經銷商。 運送機器以前，請確認機器的油箱已完全清空。 煙霧油不能食用，吞食煙霧油可能導致損壞健康的風險，請將煙霧油存放在室內安全的地方，如果 碰觸到眼睛或誤食，請立即尋求醫生協助。 打開包裝及檢視機器 在收到機器，請立即小心地打開包裝紙箱，檢查所有內容，以確保所有零配件都有齊全收到，並處於良好的 狀態，如果有任何部件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以原包裝退回檢查，機器出厰時 包含的物件有： 1 台 DNG-250 低煙機 2 條 Neutrik Powercon 接頭的電源線...
- Page 17 步驟 2： 將電源線帶有 Powercon 的一端連結機器(請確認電源開關在關閉/ OFF 的情況下)，請將卡榫對準 機器連接座凹槽，插入後順時針旋轉約 10 度(參考圖二)，將電源線完全固定為止。兩條電源線都 需要照此步驟安裝好，上方的電源線是供應煙霧機的電源，下方的電源是供應壓縮機的電源。(參考 圖二、三) ● 將機器連接電源之前，請確認機器上技術銘版上標示所需的電壓及功率，是否與電源相符。 圖三 圖二 步驟 3： 結合機器與黑色煙霧導管，此煙霧導管長度為三米，可依照實際需要長度伸縮使用。(參考圖四) 步驟 4： 倒入 Antari FLL 低煙機煙霧水至機器上的油桶中，並旋緊油桶蓋。(參考圖五) 圖四 圖五 操作說明 1. 確認電壓後，將機器電源線連接至有接地的插座上，機器背後有兩組紅色的電源開關，請先啟動下方的 壓縮器電源，再啟動上方煙霧機電源，開始溫機。此時 TFT-LCD 上方會先顯示 目前電熱管溫度百分比，到達 100%為加熱完成。...
- Page 18 2. TFT-LCD 操控方式 2-1 主畫面介紹 電熱管目前溫度狀態 自訂義 2 自訂義 1 定時模式 手動噴煙 執行/設定 DMX 設定/狀態 加熱裝置開關 主選單 強制抽油 手動：手動噴煙功能鍵 設定煙霧量出量 設定風量 開始 / 暫停 手動模式配置選單 返回鍵 2-2-1 手動噴煙配置選單 持續噴煙模式 ON / OFF 輸出量 20% - 100%...
- Page 19 定時：定時噴煙功能鍵 目前設定間隔時間 目前設定噴煙時間 目前風量 100% 目前設定煙霧輸出量 開始 / 暫停 返回鍵 定時模式配置選單 2-3-1 定時模式配置選單 間隔時間 5 秒 ~ 200 秒 啟動時間 5 秒 ~ 200 秒 持續噴煙模式 ON / OFF 輸出量 20% - 100% DMX：DMX 功能鍵為目前 DMX 狀態及設定選項 電熱管目前溫度狀態 DMX 目前狀態 DMX 目前地址...
- Page 20 2-4-1 DMX 模式配置選單 DMX 地址設定，直接輸入要的地址數字，按下右下方確認即可。 目前 DMX 地址數值 取消 確認 強制抽油：當油幫浦空油時不易抽到煙霧油時，可使用此一功能抽油，當煙霧從機器出來 時請按下暫停鍵以防止煙霧過於潮溼。(預設時間為 1 分鐘) 時間 返回 開始 返回 暫停...
- Page 21 加熱裝置 ： 手動控制啟動/關閉電熱管是否加熱 ， 機器預設值為電源一打開自動啟動加熱 。 電熱管加熱中 電熱管停止加熱 返回 暫停鍵 返回 開始鍵 主選單：DNG-250 功能選單 2-7-1 DMX 設定選單 DMX 地址設定，請參考 DMX 設定頁面說明 2-7-2 機器基本資訊選項 目前機器軟體版本 目前機器溫度單位 目前工作電壓設定 本次機器開機時間 2-7-3 LCD 亮度有 低 / 中 / 高 /自動關閉 四種模式，自動關閉為 分鐘後無任何操作時，螢幕會自動關閉 此模式為開機加熱完成後，自動執行關機前動作...
- Page 22 本機器提共 3 PIN 及 5PIN XLR 的 DMX 連接，下方為 Pin 接點說明： 功 能 接地 數據 - 數據 + 3-2 DNG-250 DMX 說明 DNG-250 低煙機已有內建 DMX 512 功能，並設有 3PIN 及 5PIN 二組公母頭連接座可供選擇使 用，連接 DMX 之後 DNG-250 最多只使用一個控制頻道，此時 DNG-250 的動作控制都將由 DMX 控台所控制，TFT-LCD 在 DMX 模式下無法控制機台動作，只能設定 DMX 相關數值。 3-3 DMX 數值說明 功能 數值...
- Page 23 RDM 功能 4-1 RDM 功能說明 DNG-250 配有 RDM 的功能，讓使用者可以透過 RDM ANSI E1. 20 協議的設備進行控制，這是一 種利用 DMX 通道來逹成雙向通信的功能。可以透過 RDM 功能來設定、監控、管理在 DMX 網路中 有支援的 RDM 設備及裝置。 4-2 RDM 指令表...
- Page 24 其它重要注意事項 DNG-250 後方設有集水盤，當壓縮機運轉冷凝煙霧時，會有些許水滴流入集水盤，請注意集水盤的 水量是否滿溢，並適時傾到。(參考圖六)如需要長時間使用機器或無法隨時注意集水盤狀況時，可以 取下集水盤，將一條 6mm 的 PU 管，連結機器集水槽上方的排水孔(參考圖七)由水管直接將水導流 出，用完後只需將上方紅色按鈕往上推，即可退出排水管。 圖六 圖七 機器後方有黑色四方型金屬網片，此為風扇進氣口，請勿遮擋住，並定期清潔，保持乾淨。 倘若發生煙霧量過少、機器運轉時產生噪音或無法順暢噴煙動作時，請立即關閉電源，檢查是否有足 夠的煙霧油，連結煙霧油桶的管子是否通暢，有無液體流通，以上皆無問題，再開啟電源。持續無法 正常運作，若無法辨識原因，請勿繼續讓機器運轉，以免損壞機器，應立即關機冷卻，並連絡 Antari 代理商，請勿自行拆卸。 DNG–250 的特性是讓煙霧輸出後貼地而行，在長時間使用後，地面會因為水汽而產生濕滑，請注意 地面材質，並請特別注意在上面行走或表演者的安全。 DNG–250 是一種不使用乾冰的低煙特效機器，非常的環保及安全，但輸出的煙霧較易被風吹散，請 在使用時，注意風扇或空調對效果的影響。 機器的維護保養方式 請定期清潔您的 DNG–250 低煙機，將可有效的協助您降低零件更換率或維修費用。 請注意勿使用被污染煙霧水，隨時蓋上油桶的瓶蓋，及煙霧機上所裝置煙霧油桶的蓋子。 在機器不使用需收起來之前，請先清潔機器並確定將油桶清空，並拆下煙導管與電源線收好，整套 機器與配件請存放於機器前方配件槽中，每月固定溫機一次，可保護機器較不受潮。 請將放置機器於陰涼處...
- Page 25 240V / 1600W - 首次加熱時間 (約) 240V / 8 分鐘 - 耗油量 100 毫升 / 分鐘 (100% ) - 油桶容量 10L (2.64gal) Antari FLL-10 低煙機專用煙霧水 - 適用煙霧水 - 適用環溫 5°C ~ 40°C (41°F ~ 104°F) - 輸出量 120 m / min - 控制方式...
- Page 28 For current product information visit Antari at: www.antari.com / www.antari.com.tw For information requests please contact us at: sales@antari.com C08DNG250...
