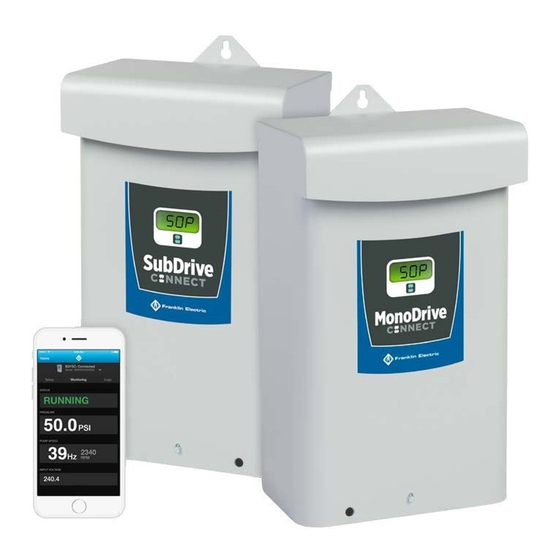

Franklin Electric SubDrive15 Connect N3R Owner's Manual
  1. Manuals
  2. Brands
  3. Franklin Electric Manuals
  4. Controller
  5. SubDrive15 Connect N3R
  6. Owner's manual

Franklin Electric SubDrive15 Connect N3R Owner's Manual

Frequency controller
Hide thumbs Also See for SubDrive15 Connect N3R:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

SubDrive15/20/30/50
MonoDrive, MonoDriveXT
Connect NEMA 3R
Owner's Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SubDrive15 Connect N3R and is the answer not in the manual?

Questions and answers

Related Manuals for Franklin Electric SubDrive15 Connect N3R

Summary of Contents for Franklin Electric SubDrive15 Connect N3R

  • Page 1 SubDrive15/20/30/50 MonoDrive, MonoDriveXT Connect NEMA 3R Owner’s Manual...

  • Page 2: Before Getting Started

    Use SubDrive/MonoDrive only with Franklin Electric 4-inch submersible motors as specified in this manual (see Table 2, pg. 19). Use of this unit with any other Franklin Electric motor or with motors from other manufacturers may result in damage to both motor and electronics. In applications where water delivery is critical, a replacement pressure sensor and/or back-up system should be readily available if the drive fails to operate as intended.

  • Page 3: Table Of Contents

    Table of Contents Before Getting Started ............. 2 Declaration of Conformity .

  • Page 4: Declaration Of Conformity

    SubDrive/MonoDrive Connect Declaration of Conformity Model No. Model Description 5870205003C MonoDrive Connect N3R 5870205103C SubDrive15 Connect N3R 5870205203C MonoDriveXT Connect N3R 5870205303C SubDrive20 Connect N3R E184902 5870205403C SubDrive30 Connect N3R 5870205503C SubDrive50 Connect N3R MOTOR OVERLOAD PROTECTION NOTE: The drive electronics provide motor overload protection by preventing motor current from exceeding the maximum Service Factor Amps (SFA).

  • Page 5: Description

    When used with Franklin Electric motors (see Table 2 on Page 16), the SubDrive/MonoDrive provides constant “city-like” water pressure by eliminating the effects of pressure cycling associated with conventional water well systems.
  • Page 6 SubDrive/MonoDrive Connect Motor Soft Start Normally, when there is a demand for water, the SubDrive/MonoDrive will be operating to accurately maintain system pressure. Whenever the SubDrive/MonoDrive detects that water is being used, the controller always “ramps up” the motor speed while gradually increasing voltage, resulting in a cooler motor and lower start-up current compared to conventional water systems.
  • Page 7 FE Connect mobile app. Moisture / Wet Floor Sensor An additional input to support an optional Franklin Electric Moisture Sensor (often referred to as a “Wet Floor Sensor”) has been added to the SubDrive/MonoDrive NEMA 3R drive family.

  • Page 8: Replaceable Parts

    SubDrive/MonoDrive Connect Adjustable Underload Off Time (App Only) The Underload Off Time determines how long the drive will wait before attempting to run following an Underload event. The default time is 5 minutes, but is user-adjustable through the Wi-Fi interface from 1 minute to 48 hours. System Diagnostics Fault History (App Only) In addition to regulating pump pressure and accurately controlling motor operation, the SubDrive/MonoDrive continuously monitors system performance and can detect a...

  • Page 9: In The Box

    D. Transducer Cable E. Installation Guide F. Strain Relief Fitting How it Works The Franklin Electric SubDrive/MonoDrive is designed to be part of a system that consists of only four (4) components: A. Standard Pump and Franklin Electric Motor B. SubDrive/MonoDrive Controller C.

  • Page 10: Drive Display

    SubDrive/MonoDrive Connect Drive Display Drive Running When the SubDrive/MonoDrive unit is controlling the motor and pump, the display will be illuminated and the following information will be shown on the display: • System pressure (in PSI) when using an analog pressure transducer. When displaying system pressure, the display will include a “P”...

  • Page 11: Special Considerations For Outdoor Use

    SubDrive/MonoDrive Connect Mount drive to a sturdy supporting structure (wall or back plate). 6" 15 cm Allow a 6" (15 cm) clearance Mount the drive as close around the drive for cooling. as possible to the service entrance panel. Use the holes and Service Entrance 6"...

  • Page 12: Wire Routing

    SubDrive/MonoDrive Connect Wire Routing To ensure the best protection from interference with other devices, please observe the following precautions: DO NOT run input power and motor wires together. Separate input power and motor Separate by at least 8" (20.3 cm) wiring by at least 8"...
  • Page 13 SubDrive/MonoDrive Connect Service Entrance Panel 8" (20.3 cm) min. 90º 8" (20.3 cm) min. Cross over other branch circuits and house wiring at 90º. Service Entrance Panel Branch 3 Branch 2 Satellite/ Antenna wire Branch 1 8" (20.3 cm) min. 8"...

  • Page 14: Grounding

    SubDrive/MonoDrive Connect Grounding To ensure safety and performance, please observe the following grounding requirements: A dedicated output ground wire Ensure that a from the drive must be connected proper utility to the motor (motor wires and ground ground rod wires must be bundled together). is present &...

  • Page 15: Fuse/Circuit Breaker And Wire Sizing

    SubDrive/MonoDrive Connect Service Entrance Panel Use the service entrance panel ground ONLY. Pump Motor DO NOT run ground wire separate. Motor ground wire MUST be bundled with motor wires. Fuse/Circuit Breaker and Wire Sizing The Listed fuse/Listed circuit breaker size and maximum allowable wire lengths for connection to the SubDrive/MonoDrive are given in the following tables: Table 1: Circuit Breaker Sizing and Maximum Input Cable Lengths (in Feet) Based on a 3% voltage drop...

  • Page 16: Generator Sizing

    Improper splicing or damage to motor cable insulation may expose the conductor(s) to moisture and can produce motor cable failure. Generator Sizing Basic generator sizing for the Franklin Electric SubDrive/MonoDrive system is 1.5 times the maximum input watts consumed by the drive, rounded up to the next normal-sized generator.

  • Page 17: Tank And Pipe Sizing

    SubDrive/MonoDrive Connect Tank and Pipe Sizing The SubDrive/MonoDrive needs only a small pressure tank to maintain constant pressure. (See table below for recommended tank size.) For pumps rated 12 gpm (45.4 lpm) or more, a slightly larger tank is recommended for optimum pressure regulation. The SubDrive/ MonoDrive can also use an existing tank with a much larger capacity.

  • Page 18: Pump Sizing And Performance

    The SubDrive15 is capable of use with 3/4 hp (0.55 kW) pumps that are mounted to 1.5 hp (1.1 kW) Franklin Electric three-phase motors. In general, the SubDrive15 will enhance the performance of a 3/4 hp (0.55 kW) pump to a similar or better performance than a conventional 1.5 hp (1.1 kW) pump of the same flow rating (pump series).

  • Page 19: Subdrive20

    The SubDrive20 is capable of use with 1.0 hp (0.75 kW) pumps that are mounted to 2.0 hp (1.5 kW) Franklin Electric three-phase motors. In general, the SubDrive20 will enhance the performance of a 1.0 hp (0.75 kW) pump to a similar or better performance than a conventional 2.0 hp (1.5 kW) pump of the same flow rating (pump series).

  • Page 20: Subdrive30

    The SubDrive30 is capable of use with 1.5 hp (1.1 kW) pumps that are mounted to 3.0 hp (2.2 kW) Franklin Electric three-phase motors. In general, the SubDrive30 will enhance the performance of a 1.5 hp (1.1 kW) pump to a similar or better performance than a conventional 3.0 hp (2.2 kW) pump of the same flow rating (pump series).

  • Page 21: Subdrive50

    The SubDrive50 is configured at the factory for use with 3.0 hp (2.2 kW) pumps that are mounted to 5.0 hp (3.7 kW) Franklin Electric three-phase motors. In general, the SubDrive50 will enhance the performance of a 3.0 hp (2.2 kW) pump to a similar or better performance than a conventional 5.0 hp (3.7 kW) pump of the same flow rating...

  • Page 22: Monodrive

    SubDrive/MonoDrive Connect MonoDrive The MonoDrive is designed to convert a conventional 1/2 hp (0.37 kW), 3/4 hp (0.55 kW) or 1.0 hp (0.75 kW) pump system to a variable speed constant pressure system by simply replacing the 3-wire control box and pressure switch. Maximum pump output using the MonoDrive is similar to the performance achieved using a conventional control box.

  • Page 23: Installation Procedure

    SubDrive/MonoDrive Connect Installation Procedure Drive Mounting The SubDrive/MonoDrive unit should be mounted on a surface or backplate no smaller than the outer controller dimensions in order to maintain the NEMA 3R rating. The controller must be mounted at least 18" (45.7 cm) off the ground. The controller is mounted using the hanging tab on the top side of the enclosure, as well as two (2) additional mounting holes on the back side of the controller.

  • Page 24: Drive Wiring

    SubDrive/MonoDrive Connect Drive Wiring WARNING Serious or fatal electrical shock may result from failure to connect the motor, the SubDrive MonoDrive, metal plumbing, and all other metal near the motor or cable to the power supply ground terminal using wire no smaller than motor cable wires. To reduce risk of electrical shock, disconnect power before working on or around the water system.
  • Page 25 SubDrive/MonoDrive Connect CAUTION For retrofit application (i.e. MonoDrive), make sure to check integrity of power and motor leads. This requires measuring the insulation resistance with the suitable megohmmeter. WARNING – Retain Owner’s Manual. * See AIM Manual for specifications. Installation and operation of this equipment requires detailed instructions as provided in the Owner’s Manual.
  • Page 26 A 100-foot (30 m) section of pressure sensor cable is available from your local Franklin Electric distributor. Low capacitance cable must be used if the pressure sensor is being connected with cable not supplied by Franklin Electric. Cable length longer than 100 feet (30 meters) should not be used as it can cause the drive to operate incorrectly.
  • Page 27 SubDrive/MonoDrive Connect Auxiliary Input The AUX IN terminal supports a dry-contact 24 VDC digital input to control the SubDrive/MonoDrive unit. This terminal can be wired using the internal 24 VDC supply or an external 24 VDC supply. When using an external 24 VDC supply, the signal common of the external supply must be connected to the AUX INPUT (-) terminal of the SubDrive/MonoDrive controller.

  • Page 28: Drive Configuration

    SubDrive/MonoDrive Connect Drive Configuration WARNING Serious or fatal electrical shock may result from contact with internal electrical components. DO NOT, under any circumstances, attempt to modify DIP switch settings until power has been removed and 5 minutes have passed for internal voltages to discharge! Power must be removed for DIP switch setting to take effect.

  • Page 29: Pressure Sensor Selection

    SubDrive/MonoDrive Connect “HP Values” MOTOR (hp) PUMP (hp) SELECT ONE SELECT ONE MOTEUR (hp) POMPE (hp) SÉLECTIONNEX EN UN SÉLECTIONNEX EN UN MOTOR (hp) BOMBA (hp) SELECCIONE UNA SELECCIONE UNA 0,37 0,55 0,75 1,1 1,5 0,37 0,55 0,75 1,1 1,5 XDCR - - - DISPLAY...

  • Page 30: Underload Sensitivity

    SubDrive/MonoDrive Connect NOTE: This knob is only compatible with the default 4-20mA 100 PSI analog pressure transducer. If using an analog pressure transducer with a different range, the FE Connect DIP switch (DIP Switch 1 – Position 1) must be in the ON/UP position and the Pressure Transducer Type, Pressure Transducer Range, and Pressure Setpoint parameters must be configured using the FE Connect mobile app.

  • Page 31: Steady Flow Selection

    SubDrive/MonoDrive Connect Underload Sensitivity R106 Potentiometer R21 R34 R35 R56 R66 UNDERLOAD 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 7 8 PRESSURE SET POINT Underload Sensitivity: Shallow Set If the pump is installed in an extremely shallow (i.e. artesian) well and the system continues to trip, then the Underload Potentiometer (Pot) will need to be adjusted counter-clockwise to a lower sensitivity setting.

  • Page 32: Advanced Setup (Wi-Fi/Fe Connect Mobile App)

    SubDrive/MonoDrive Connect WARNING Serious or fatal electrical shock may result from contact with internal electrical components. DO NOT, under any circumstances, attempt to modify DIP switch settings until power has been removed and 5 minutes have passed for internal voltages to discharge! Power must be removed for DIP switch setting to take effect.

  • Page 33: Accessing The Drive

    SubDrive/MonoDrive Connect Accessing the Drive After making a successful connection to the drive, launch the FE Connect mobile app. The FE Connect mobile app can be downloaded from the Apple App Store or Google Play, depending on the device being used. Set-up The Set-up screen allows for the set-up of additional features of the drive including: •...
  • Page 34 SubDrive/MonoDrive Connect Duplex Alternator: Configuration SubDrive/MonoDrive Connect models support the Duplex Alternator functionality built-in. This function requires an appropriate communication cable to be installed between two SubDrive/MonoDrive Connect units. Default: Standalone (controllers will operate independently) Before the Duplex Alternator function will operate, each drive must be configured individually using the FE Connect app.

  • Page 35: Monitoring

    SENSOR control terminal is used. This can be set as either Fault with High or Fault with Low. The Fault with High condition supports the Franklin Electric Moisture Sensor device. The Fault with Low condition can be used with other unpowered dry contact switched input devices.

  • Page 36: Accessories

    SubDrive/MonoDrive Connect Accessories Accessory Detail Used with Part Number Assists in preventing insects from entering and damaging the internal components Air Screen Kit SD50 226550902 of the drive Assists in preventing insects from entering and damaging the internal components SD15, SD20, SD30, MD, MDXT Air Screen Kit 226550901 of the drive...

  • Page 37: Specifications - Monodrive/Monodrivext

    SubDrive/MonoDrive Connect Specifications – MonoDrive/MonoDriveXT MonoDrive MonoDriveXT NEMA 3R Model No. 5870205003C 5870205203C (indoor/outdoor) Voltage 208/230 +/- 10% VAC 208/230 +/- 10% VAC Phase In Single-Phase Single-Phase Frequency 60/50 Hz 60/50 Hz Current (max) Input from Power Factor ~ 0.95 ~ 0.95 Power Source Power (idle)*...

  • Page 38: Specifications - Subdrive15/Subdrive20

    SubDrive/MonoDrive Connect Specifications – SubDrive15/SubDrive20 SubDrive15 SubDrive20 NEMA 3R Model No. 5870205103C 5870205303C (indoor/outdoor) Voltage 208/230 +/- 10% VAC 208/230 +/- 10% VAC Phase In Single-Phase Single-Phase Frequency 60/50 Hz 60/50 Hz Current (max) 12 A 19 A Input from Power Factor ~ 0.95 ~ 0.95...

  • Page 39: Specifications - Subdrive30/Subdrive50

    SubDrive/MonoDrive Connect Specifications – SubDrive30/SubDrive50 SubDrive30 SubDrive50 NEMA 3R Model No. 5870205403C 5870205503C (indoor/outdoor) Voltage 208/230 +/- 10% VAC 208/230 +/- 10% VAC Phase In Single-Phase Single-Phase Frequency 60/50 Hz 60/50 Hz Current (max) 23 A 36 A Input from Power Factor ~ 0.95 ~ 0.95...

  • Page 44: Limited Warranty

    STANDARD LIMITED WARRANTY Except as set forth in an Extended Warranty, for twelve (12) months from the date of installation, but in no event more than twenty-four (24) months from the date of manufacture, Franklin hereby warrants to the purchaser (“Purchaser”) of Franklin’s products that, for the applicable warranty period, the products purchased will (i) be free from defects in workmanship and material at the time of shipment, (ii) perform consistently with samples previously supplied and (iii) conform to the specifications published or agreed to in writing between the purchaser and Franklin.
  • Page 45 NOTES...
  • Page 46 SubDrive15/20/30/50 MonoDrive, MonoDriveXT Connect NEMA 3R Manual del propietario...

  • Page 47: Antes De Empezar

    Use el SubDrive/MonoDrive únicamente con los motores sumergibles Franklin Electric de 4 pulgadas indicados en este manual (vea la Tabla 2 en la pág. 19). El uso de esta unidad con otro motor de Franklin Electric o con motores de otros fabricantes puede dañar tanto el motor como los componentes electrónicos.
  • Page 48 Índice Antes de empezar ..........2 Declaración de cumplimiento.

  • Page 49: Declaración De Cumplimiento

    SubDrive/MonoDrive Connect Declaración de cumplimiento No. de modelo Descripción del modelo 5870205003C MonoDrive Connect N3R 5870205103C SubDrive15 Connect N3R 5870205203C MonoDriveXT Connect N3R 5870205303C SubDrive20 Connect N3R E184902 5870205403C SubDrive30 Connect N3R 5870205503C SubDrive50 Connect N3R NOTA DE PROTECCIÓN DE SOBRECARGA DEL MOTOR: Los componentes electrónicos del variador proporcionan protección de sobrecarga del...

  • Page 50: Descripción

    Cuando se usa con los motores Franklin Electric (ver la Tabla 2 en la página 16), el SubDrive/MonoDrive proporciona una presión constante al eliminar los efectos de ciclos de presión asociados con los sistemas de pozo de agua convencionales.
  • Page 51 SubDrive/MonoDrive Connect Arranque suave del motor Normalmente, cuando hay una demanda de agua, el SubDrive/MonoDrive estará operando para mantener la presión del sistema con precisión. Cuando el SubDrive/ MonoDrive detecta que se está usando el agua, el controlador siempre “aumenta en rampa”...
  • Page 52 SubDrive/MonoDrive Connect Relé de fallas del sistema El SubDrive/MonoDrive está equipado con una salida de relé que se activa (el contacto normalmente abierto se cerrará) cuando el sistema falla. Se suministran ambos contactos: normalmente abierto (NO) y normalmente cerrado (NC). Estos contactos son clasificados 5 A en 250 VCA/30 VDC para cargas de uso general, o 2 A en 250 VCA/30 VDC para cargas inductivas (es decir, el relé).

  • Page 53: Partes Reemplazables

    SubDrive/MonoDrive Connect Alternador doble integrado (Únicamente en la aplicación) La capacidad del Alternador doble SubDrive se ha integrado a la familia de productos SubDrive/MonoDrive NEMA 3R. Se necesita un cable de comunicación conectado entre dos (2) variadores y la aplicación móvil FE Connect para activar esta función. Desactivación por baja carga ajustable (Únicamente en la aplicación) La desactivación por baja carga determina por cuánto tiempo esperará...

  • Page 54: En La Caja

    El equipo eléctrico SubDrive/MonoDrive está diseñado para ser parte de un sistema que consiste de solo cuatro (4) componentes: A. Bomba estándar y motor Franklin Electric B. Controlador SubDrive/MonoDrive C. Tanque pequeño de presión (vea la Tabla 3 de la pág. 17) D.

  • Page 55: Pantalla Del Variador

    SubDrive/MonoDrive Connect Pantalla del variador Variador en operación • Cuando la unidad del SubDrive/MonoDrive esté controlando el motor y la bomba, se iluminará la pantalla y mostrará la siguiente información: • Presión del sistema (en PSI) cuando se utilice un transductor de presión analógico.

  • Page 56: Consideraciones Especiales Para El Uso Al Aire Libre

    SubDrive/MonoDrive Connect Monte el variador a una estructura de soporte resistente (pared o placa trasera). 6" 15 cm Deje un espacio libre alrededor Monte el variador tan cerca del variador de 6" (15 cm) para como sea posible al panel de la entrada de servicio.

  • Page 57: Tendido De Los Cables

    SubDrive/MonoDrive Connect Tendido de los cables Para asegurar la mejor protección contra la interferencia con otros dispositivos, tome las siguientes precauciones: NO coloque los cables de alimentación eléctrica de entrada y los cables del motor juntos. Separe la entrada de la alimentación eléctrica Sepárelos al menos 8"...
  • Page 58 SubDrive/MonoDrive Connect Panel de la entrada de servicio TIERRA 8" (20.3 cm) mín. TIERRA 90º 8" (20.3 cm) mín. Cruce sobre otros circuitos derivados y el cableado de la casa a 90º. Panel de la entrada de servicio Derivación 3 Derivación 2 Cable de satélite/antena...

  • Page 59: Conexión A Tierra

    SubDrive/MonoDrive Connect Conexión a tierra Para asegurar la seguridad y el desempeño, cumpla los siguientes requerimientos para la conexión a tierra: Asegúrese de que una varilla apropiada Se debe conectar un cable de salida de conexión a tierra dedicado de conexión a tierra desde de la empresa de el variador al motor (los cables del servicios públicos...

  • Page 60: Tamaño Del Fusible/Disyuntor Y De Los Cables

    SubDrive/MonoDrive Connect Panel de la entrada de servicio Use la tierra del panel de la entrada de servicio SOLAMENTE. Bomba Motor NO coloque los cables de tierra separados. El cable a tierra del motor DEBE estar atado a los cables del motor. Tamaño del fusible/disyuntor y de los cables El tamaño del fusible/disyuntor indicado y la longitud máxima permisible para las conexiones de los cables al SubDrive/MonoDrive se dan en las siguientes tablas:...

  • Page 61: Tamaño Del Generador

    Tabla 2: Máxima longitud del cable del motor (en pies*) Tamaño AWG 600 V (CAE) de los cables de cobre, aislamiento de 167 F (75 Modelo del Modelo del motor controlador Franklin Electric 234 514 xxxx 1.5 (1.1 kW) 1060 SubDrive15 C 234 315 xxxx 2.0 (1.5 kW)

  • Page 62: Tamaño Del Tanque Y La Bomba

    SubDrive/MonoDrive Connect Tamaño del tanque y la bomba El SubDrive/MonoDrive sólo requiere un tanque de presión pequeño para mantener una presión constante. (Vea el tamaño recomendado del tanque en la tabla que sigue). Para bombas de 12 gpm (45.4 lpm) o superiores, se recomienda un tanque ligeramente más grande para una regulación óptima de la presión.

  • Page 63: Tamaño Y Desempeño De La Bomba

    El SubDrive15 se puede usar con bombas de 3/4 hp (0.55 kW) que estén montadas en motores trifásicos Franklin Electric de 1.5 hp (1.1 kW). En general, el SubDrive15 mejorará el desempeño de una bomba de 3/4 hp (0.55 kW) para un desempeño similar o superior al de la bomba convencional de 1.5 hp (1.1 kW) de la misma clasificación de flujo...

  • Page 64: Subdrive20

    El SubDrive20 se puede usar con bombas de 1.0 hp (0.75 kW) que estén montadas en motores trifásicos Franklin Electric de 2.0 hp (1.5 kW). En general, el SubDrive20 mejorará el desempeño de una bomba de 1.0 hp (0.75 kW) para un desempeño similar o superior al de la bomba convencional de 2.0 hp (1.5 kW) de la misma clasificación de...

  • Page 65: Subdrive30

    El SubDrive30 se puede usar con bombas de 1.5 hp (1.1 kW) que estén montadas en motores trifásicos Franklin Electric de 3.0 hp (2.2 kW). En general, el SubDrive30 mejorará el desempeño de una bomba de 1.5 hp (1.1 kW) para un desempeño similar o superior al de la bomba convencional de 3.0 hp (2.2 kW) de la misma clasificación de...

  • Page 66: Subdrive50

    El SubDrive50 se configura en fábrica para su utilización con bombas de 3,0 hp (2,2 kW) que estén montadas en motores trifásicos Franklin Electric de 5,0 hp (3,7 kW). En general, el SubDrive50 mejorará el desempeño de una bomba de 3,0 hp (2,2 kW) hacia un desempeño similar o superior al de una bomba convencional de 5,0 hp (3,7 kW) de la...

  • Page 67: Monodrive

    SubDrive/MonoDrive Connect MonoDrive El MonoDrive está diseñado para convertir un sistema de bomba tradicional de 1/2 hp (0.37 kW), 3/4 hp (0.55 kW) o 1.0 hp (0.75 kW) en un sistema de presión constante y velocidad variable reemplazando simplemente la caja de control de 3 cables y el interruptor de presión.

  • Page 68: Procedimiento De Instalación

    SubDrive/MonoDrive Connect Procedimiento de instalación Montaje del variador La unidad SubDrive/MonoDrive se deberá montar sobre una superficie o una placa trasera que no sea más pequeña que las dimensiones del controlador para poder mantener la clasificación NEMA 3R. El controlador debe montarse al menos a 18" (45.7 cm) por encima del suelo.

  • Page 69: Cableado Del Variador

    SubDrive/MonoDrive Connect Cableado del variador ADVERTENCIA Puede ocurrir un choque eléctrico serio o fatal como resultado de conectar de forma incorrecta el motor a la terminal de tierra, el controlador del SubDrive/MonoDrive, tuberías metálicas u otro material metálico cercano al motor, que esté utilizando cables más grandes que los cables del motor.
  • Page 70 SubDrive/MonoDrive Connect PRECAUCIÓN Para trabajos de acondicionamiento (por ejemplo, MonoDrive), asegúrese de verificar la integridad de los cables de suministro eléctrico y de conexión del motor. Para ello es necesario medir la resistencia del aislamiento, usando un megóhmetro adecuado. WARNING – Retain Owner’s Manual. * Ver el Manual AIM Manual para obtener las especificaciones.
  • Page 71 (30 m) del sensor de presión. Puede solicitar un tramo de cable de 100 pies (30 m) para el sensor de presión al distribuidor local de Franklin Electric. Se debe usar cable de baja capacidad si el sensor de presión se conecta con un cable que no fue suministrado por Franklin Electric.
  • Page 72 SubDrive/MonoDrive Connect Los terminales (I+) y (I-) aceptan una entrada de relé de contacto seco sin alimentación y pueden ser utilizados con otros interruptores de control externos. Consulte la sección de Configuración avanzada para obtener más información acerca de cómo configurar esta entrada.

  • Page 73: Configuración Del Variador

    SubDrive/MonoDrive Connect Configuración del variador ADVERTENCIA El contacto con los componentes eléctricos internos puede producir descargas eléctricas graves o fatales. NO trate, bajo ninguna circunstancia, de cambiar la configuración del interruptor DIP hasta haber cortado la alimentación eléctrica y dejado que pasen 5 minutos para que se disipe el voltaje interno.

  • Page 74: Selección De Sensor De Presión

    SubDrive/MonoDrive Connect MOTOR (hp) PUMP (hp) SELECT ONE SELECT ONE MOTEUR (hp) POMPE (hp) SÉLECTIONNEX EN UN SÉLECTIONNEX EN UN “Valores de caballaje” MOTOR (hp) BOMBA (hp) SELECCIONE UNA SELECCIONE UNA 0,37 0,55 0,75 1,1 1,5 0,37 0,55 0,75 1,1 1,5 XDCR - - - DISPLAY...

  • Page 75: Sensibilidad De Baja Carga (Si Necesaria)

    SubDrive/MonoDrive Connect NOTA: Esta perilla solo es compatible con el transductor de presión analógico preestablecido de 4-20 mA 100 PSI. Si se utiliza un transductor de presión analógico con un rango diferente, el interruptor DIP de FE Connect (Interruptor DIP 1 – Posición 1) debe estar en posición ENCENDIDO/ARRIBA y los parámetros del tipo de transductor de presión, del rango del transductor de presión y del punto de presión preestablecido deben configurarse a través de la aplicación móvil FE Connect.

  • Page 76: Selección De Flujo Estable

    SubDrive/MonoDrive Connect Potenciómetro R106 de sensibilidad de baja carga R21 R34 R35 R56 R66 UNDERLOAD 1 2 3 4 5 6 1 2 3 4 5 6 7 8 1 2 3 4 5 6 PRESSURE SET POINT Sensibilidad a la baja carga: Configuración de baja profundidad Si la bomba se instala en un pozo sumamente bajo (por ejemplo, un pozo artesiano) y el sistema se sigue disparando, entonces el potenciómetro de baja carga (Pot) debe regularse a un ajuste de menor sensibilidad, girándolo en sentido de las manecillas del reloj.

  • Page 77: Configuración Avanzada (Wifi/Aplicación Móvil Fe Connect)

    SubDrive/MonoDrive Connect ADVERTENCIA El contacto con los componentes eléctricos internos puede producir descargas eléctricas graves o fatales. NO trate, bajo ninguna circunstancia, de cambiar la configuración del interruptor DIP hasta haber cortado la alimentación eléctrica y dejado que pasen 5 minutos para que se disipe el voltaje interno.

  • Page 78: Tener Acceso Al Variador

    SubDrive/MonoDrive Connect Accéder à l’entraînement Après avoir établi une connexion à l’entraînement, lancez l’application mobile FE Connect. L’application mobile FE Connect peut être téléchargée du Apple App Store ou de Google Play, selon l’appareil utilisé. Configuration L’écran de configuration permet la configuration de caractéristiques additionnelles de l’entraînement, notamment : •...
  • Page 79 SubDrive/MonoDrive Connect Alternador doble: Configuración Los modelos de SubDrive/MonoDrive Connect admiten la funcionalidad de alternador doble integrado. Esta función requiere la instalación de un cable adecuado de comunicación entre las dos unidades SubDrive/ MonoDrive Connect. Predeterminado: Standalone (controllers will operate independently) Antes de que el alternador doble comience a funcionar, cada variador debe configurarse individualmente a través Configuración del alternador...

  • Page 80: Supervisión

    SENSOR. Esto se puede establecer como Falla cuando está alta o Falla cuando está baja. La condición de Falla cuando está alta admite al dispositivo Sensor de humedad Franklin Electric. La condición de Falla cuando está baja puede utilizarse con otros dispositivos de entrada conmutados con contacto seco sin alimentación.

  • Page 81: Accesorios

    SubDrive/MonoDrive Connect Accesorios Número Accesorio Detalle Usar con de pieza Juego de filtro de aire Ayuda a evitar que los insectos entren y dañen los componentes internos del variador SD50 226550902 SD15, SD20, SD30, MD, MDXT Juego de filtro de aire Ayuda a evitar que los insectos entren y dañen los componentes internos del variador 226550901 modelos que no son "C"...

  • Page 82: Especificaciones - Monodrive/Monodrivext

    SubDrive/MonoDrive Connect Especificaciones - MonoDrive/MonoDriveXT MonoDrive MonoDriveXT NEMA 3R No. de modelo 5870205003C 5870205203C (interior/exterior) Voltaje 208/230 VCA 208/230 VCA Incorporación Monofásico Monofásico Frecuencia 60/50 Hz 60/50 Hz Corriente (máxima) 11 A 16 A Entrada de alimentación Factor de potencia ~ 0.95 ~ 0.95 eléctrica...

  • Page 83: Especificaciones - Subdrive15/Subdrive20

    SubDrive/MonoDrive Connect Especificaciones – SubDrive15/SubDrive20 SubDrive15 SubDrive20 NEMA 3R No. de modelo 5870205103C 5870205303C (interior/exterior) Voltaje 208/230 VCA 208/230 VCA Incorporación Monofásico Monofásico Frecuencia 60/50 Hz 60/50 Hz Corriente (máxima) 12 A 19 A Entrada de alimentación Factor de potencia ~ 0.95 ~ 0.95 eléctrica...

  • Page 84: Especificaciones - Subdrive30/Subdrive50

    SubDrive/MonoDrive Connect Especificaciones - SubDrive30/SubDrive50 SubDrive30 SubDrive50 NEMA 3R No. de modelo 5870205403C 5870205503C (indoor/outdoor) Voltage 208/230 VCA 208/230 +/- 10% VAC Phase In Monofásico Monofásico Frequency 60/50 Hz 60/50 Hz Entrada de Current (max) 23 A 36 A alimentación Power Factor ~ 0.95 ~ 0.95...

  • Page 89: Garantie Limitée

    GARANTIE LIMITÉE STANDARD Excepto con lo expuesto en la Garantía Ampliada, por doce (12) meses a partir de la fecha de instalación, pero bajo ninguna circunstancia por más de veinticuatro (24) meses a partir de la fecha de fabricación, por medio del presente Franklin garantiza al comprador (“Comprador”) de los productos Franklin que, durante el periodo de tiempo correspondiente de la garantía, los productos comprados estarán (i) libres de defectos en mano de obra y materiales al momento del envío, (ii) se desempeñan de manera consistente con las muestras previamente proporcionadas, y (iii) están en conformidad con las especificaciones publicadas o acordadas por escrito...
  • Page 90 NOTAS...
  • Page 91 SubDrive15/20/30/50 MonoDrive, MonoDriveXT Connect NEMA 3R Manuel du propriétaire...
  • Page 92 Avant de commencer AVERTISSEMENT Le fait de ne pas brancher la borne de mise à la terre au moteur, au contrôleur SubDrive/MonoDrive, à la plomberie en métal ou à un autre élément métallique à proximité du moteur ou du câble au moyen d’un fil dont le diamètre n’est pas inférieur à...
  • Page 93 Table des matières Avant de commencer ............. . 2 Déclaration de conformité...

  • Page 94: Déclaration De Conformité

    SubDrive/MonoDrive Connect Déclaration de conformité Numéro de modèle Description de modèle 5870205003C MonoDrive Connect N3R 5870205103C SubDrive15 Connect N3R 5870205203C MonoDriveXT Connect N3R 5870205303C SubDrive20 Connect N3R E184902 5870205403C SubDrive30 Connect N3R 5870205503C SubDrive50 Connect N3R REMARQUE SUR LA PROTECTION CONTRE LA SURCHARGE DU MOTEUR : Les composants électroniques de l’entraînement protègent le moteur contre la surcharge...

  • Page 95: Description

    SubDrive/MonoDrive Connect Description L’unité SubDrive/MonoDrive de Franklin Electric est un contrôleur à fréquence variable qui utilise des composants électroniques avancés pour protéger le moteur et améliorer le rendement des pompes standards utilisées dans les applications de système d’eau résidentielles et commerciales légères. Lorsqu’utilisé avec des moteurs Franklin Electric (consultez le tableau 2, p. 16), le contrôleur SubDrive/MonoDrive fournit une pression d’eau constante de « qualité...
  • Page 96 SubDrive/MonoDrive Connect Démarrage en douceur du moteur Normalement, lorsqu’il y a une demande en eau, le SubDrive/MonoDrive fonctionne afin de maintenir de manière précise la pression du système. Lorsque le SubDrive/MonoDrive détecte que de l’eau est utilisée, le contrôleur « intensifie » toujours le régime du moteur tout en augmentant la tension de manière progressive, pour conserver un moteur plus frais et une intensité...
  • Page 97 FE Connect. Capteur d’humidité / de sol mouillé Une entrée additionnelle pour prendre en charge un capteur d’humidité Franklin Electric facultatif (souvent appelé « capteur de sol mouillé » ) a été ajoutée à la famille d’entraînements SubDrive/MonoDrive NEMA 3R.

  • Page 98: Pièces Remplaçables

    SubDrive/MonoDrive Connect Alternateur duplex intégré (application seulement) La capacité de l’alternateur duplex SubDrive est maintenant intégrée à la famille de produits SubDrive/MonoDrive NEMA 3R. Un câble de communication connecté entre deux (2) entraînements et l’application mobile FE Connect sont requis pour activer cette fonctionnalité.

  • Page 99: Dans La Boîte

    SubDrive/MonoDrive Connect Dans la boîte A. Unité contrôleur B. Transducteur analogique de pression C. Tournevis / outil de réglage D. Câble de transducteur E. Guide d’installation F. Raccord de réduction de tension Comment cela fonctionne Le contrôleur Franklin Electric SubDrive/MonoDrive est conçu pour faire partie d’un système qui comprend seulement quatre (4) composants : A.

  • Page 100: Écran De L'entraînement

    SubDrive/MonoDrive Connect Écran de l’entraînement Entraînement en fonction Lorsque l’unité SubDrive/MonoDrive commande le moteur et la pompe, l’affichage est illuminé et l’information suivante est affichée à l’écran: • Pression du système (en PSI) lorsqu’un transducteur analogique de pression est utilisé; lorsque la pression du système est affichée, l’écran ajoute le suffixe « P » à la lecture de pression numérique, pour la distinguer du régime du moteur.

  • Page 101: Considérations Propres À L'utilisation Extérieure

    SubDrive/MonoDrive Connect Fixez l’entraînement à une structure de soutien solide (mur ou plaque arrière). 15 cm 6 po Laissez un dégagement de Fixez l’entraînement le plus 15 cm (6 po) autour de près possible du panneau l’entraînement, pour permettre d’entrée de service. le refroidissement.

  • Page 102: Acheminement Des Fils

    SubDrive/MonoDrive Connect Acheminement des fils Afin d’assurer une protection optimale contre les interférences avec d’autres appareils, veuillez prendre les précautions suivantes : NE DISPOSEZ PAS les fils d’alimentation d’entrée et de moteur ensemble. Séparez l’alimentation d’entrée et le Séparez-les d’au moins câblage du moteur d’au moins 20,3 cm (8 po) 20,3 cm (8 po) Le fil de connexion de sortie...
  • Page 103 SubDrive/MonoDrive Connect Panneau d’entrée de service MISE À LA TERRE 20,3 cm (8 po) min. MISE À LA TERRE 20,3 cm (8 po) 90º Faites chevaucher le câblage de min. la maison et des autres circuits de dérivation à 90°. Panneau d’entrée de service Dérivation 3...

  • Page 104: Mise À La Terre

    SubDrive/MonoDrive Connect Mise à la terre Pour assurer la sécurité et le rendement, veuillez respecter les exigences suivantes concernant la mise à la terre : Assurez-vous Un fil séparé de mise à la terre de qu’une tige de sortie à partir de l’entraînement mise à...

  • Page 105: Tailles Du Fusible/Disjoncteur Et Des Fils

    SubDrive/MonoDrive Connect Panneau d’entrée de service Utilisez UNIQUEMENT la mise à la terre du panneau d’entrée de service. Pompe Moteur N’ACHEMINEZ PAS séparément le fil de mise à la terre. Le fil de mise à la terre du moteur DOIT être attaché...

  • Page 106: Sélection Du Générateur

    SubDrive/MonoDrive Connect Tableau 2 : Longueur maximale de câble de moteur (en pieds*) Calibres AWG 600 V des fils de cuivre, avec isolation à 75 °C (167 °F) Modèle de Modèle de moteur contrôleur Franklin Electric SubDrive15 C 234 514 xxxx 1,5 (1,1 kW) 1060 SubDrive20 C 234 315 xxxx 2,0 (1,5 kW) 1000 SubDrive30 C...

  • Page 107: Sélection Du Tuyau Et Du Réservoir

    SubDrive/MonoDrive Connect Sélection du tuyau et du réservoir Le SubDrive/MonoDrive ne requiert qu’un petit réservoir pressurisé pour maintenir une pression constante. (Consultez le tableau ci-dessous pour connaître la taille recommandée de réservoir.) Pour les pompes d’une capacité nominale de 45,4 lpm (12 gpm) ou plus, un réservoir légèrement plus grand est recommandé...

  • Page 108: Taille Et Rendement De La Pompe

    SubDrive/MonoDrive Connect Taille et rendement de la pompe SubDrive15 Le SubDrive15 peut être utilisé avec des pompes de 3/4 hp (0,55 kW) installées sur des moteurs triphasés Franklin Electric de 1,5 hp (1,1 kW). En général, le SubDrive15 améliorera le rendement d’une pompe de 3/4 hp (0,55 kW) pour la rendre équivalente (ou mieux) à une pompe traditionnelle de 1,5 hp (1,1 kW) avec le même débit nominal (série de pompes).

  • Page 109: Subdrive20

    SubDrive/MonoDrive Connect SubDrive20 Le SubDrive20 peut être utilisé avec des pompes de 1,0 hp (0,75 kW) installées sur des moteurs triphasés Franklin Electric de 2,0 hp (1,5 kW). En général, le SubDrive20 améliorera le rendement d’une pompe de 1,0 hp (0,75 kW) pour la rendre équivalente (ou mieux) à une pompe traditionnelle de 2,0 hp (1,5 kW) avec le même débit nominal (série de pompes).

  • Page 110: Subdrive30

    SubDrive/MonoDrive Connect SubDrive30 Le SubDrive30 peut être utilisé avec des pompes de 1,5 hp (1,1 kW) installées sur des moteurs triphasés Franklin Electric de 3,0 hp (2,2 kW). En général, le SubDrive30 améliorera le rendement d’une pompe de 1,5 hp (1,1 kW) pour la rendre équivalente (ou mieux) à une pompe traditionnelle de 3,0 hp (2,2 kW) avec le même débit nominal (série de pompes).

  • Page 111: Subdrive50

    Le SubDrive50 est configuré en usine pour être utilisé avec des pompes de 3,0 HP (2,2 kW) installées sur des moteurs triphasés Franklin Electric de 5,0 HP (3,7 kW). En général, le SubDrive50 améliore le rendement d’une pompe de 3,0 HP (2,2 kW) pour la rendre équivalente (ou supérieure) à...

  • Page 112: Monodrive

    SubDrive/MonoDrive Connect MonoDrive Le MonoDrive est conçu pour convertir un système de pompe traditionnel de 1/2 hp (0,37 kW), de 3/4 hp (0,55 kW) ou de 1,0 hp (0,75 kW) en un système à pression constante et à vitesse variable, en remplaçant simplement le boîtier de commande à 3 fils et l’interrupteur à...

  • Page 113: Procédure D'installation

    SubDrive/MonoDrive Connect Procédure d’installation Fixation de l’entraînement L’unité SubDrive/MonoDrive doit être fixée sur une surface ou une plaque arrière au moins aussi grande que les dimensions extérieures du contrôleur, afin de préserver la norme NEMA 3R. Le contrôleur doit être fixé à au moins 45,7 cm (18 po) du sol. Le contrôleur est fixé...

  • Page 114: Câblage De L'entraînement

    SubDrive/MonoDrive Connect Câblage de l’entraînement AVERTISSEMENT Le fait de ne pas brancher le moteur, le SubDrive/MonoDrive, la plomberie en métal et tous les autres métaux à proximité du moteur ou du câble à la borne de mise à la terre de l’alimentation électrique au moyen d’un fil dont le diamètre n’est pas inférieur à...
  • Page 115 SubDrive/MonoDrive Connect PRUDENCE Pour les applications de conversion (c.-à-d. MonoDrive), assurez-vous de vérifier l’intégrité des fils de connexion de l’alimentation et du moteur. Cela implique de mesurer la résistance de l’isolation au moyen d’un mégohmmètre approprié. WARNING – Retain Owner’s Manual. * Consultez le Manuel AIM pour connaître les spécifications.
  • Page 116 Capteur d’humidité La borne « WET SENSOR » (« CAPTEUR HUMIDE ») prend en charge le capteur d’humidité Franklin Electric. Les fils de connexion du capteur d’humidité doivent être branchés à cette borne comme suit : (+24) : Rouge...
  • Page 117 SubDrive/MonoDrive Connect Les bornes (I+) et (I-) acceptent une entrée de relais à contact sec non alimentée et peuvent être utilisées avec d’autres interrupteurs de commande externe. Consultez la section Configuration avancée pour plus d’information sur la manière de configurer cette entrée. Consultez la section Accessoires pour des renseignements sur les commandes de trousse de capteur d’humidité.

  • Page 118: Configuration De L'entraînement

    SubDrive/MonoDrive Connect Configuration de l’entraînement AVERTISSEMENT Des décharges électriques graves ou mortelles peuvent résulter d’un contact avec des composants électriques internes. NE tentez JAMAIS de modifier les réglages du commutateur DIP avant que l’alimentation électrique n’ait été coupée et que cinq minutes se soient écoulées pour permettre aux tensions internes de se dissiper! L’alimentation électrique doit être coupée pour que le réglage du commutateur DIP soit appliqué.

  • Page 119: Sélection Du Capteur De Pression

    SubDrive/MonoDrive Connect MOTOR (hp) PUMP (hp) « Valeurs de hp » SELECT ONE SELECT ONE MOTEUR (hp) POMPE (hp) SÉLECTIONNEX EN UN SÉLECTIONNEX EN UN MOTOR (hp) BOMBA (hp) SELECCIONE UNA SELECCIONE UNA 0,37 0,55 0,75 1,1 1,5 0,37 0,55 0,75 1,1 1,5 XDCR - - - DISPLAY...

  • Page 120: Sensibilité De Sous-Charge (Au Besoin)

    SubDrive/MonoDrive Connect REMARQUE : Ce bouton n’est compatible qu’avec le transducteur analogique de pression de 4-20 mA et 100 PSI par défaut. Si vous utilisez un transducteur analogique de pression avec une plage différente, le commutateur DIP FE Connect (commutateur DIP 1 : position 1) doit être en position ACTIVE (en haut) et les paramètres de type de transducteur de pression, de plage de ce dernier et de point de consigne de pression doivent être configurés au moyen de l’application mobile FE Connect.

  • Page 121: Sélection De Débit Constant

    SubDrive/MonoDrive Connect Potentiomètre R106 de sensibilité de sous-charge R21 R34 R35 R56 R66 UNDERLOAD 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 7 8 PRESSURE SET POINT Sensibilité de sous-charge : réglage peu profond Si la pompe est installée dans un puits extrêmement peu profond (p. ex., artésien) et que le système continue de se déclencher, vous devez régler le potentiomètre (pot) de sous- charge dans le sens horaire, à...

  • Page 122: Configuration Avancée (Application Mobile Fe Connect / Wi-Fi)

    SubDrive/MonoDrive Connect AVERTISSEMENT Des décharges électriques graves ou mortelles peuvent résulter d’un contact avec des composants électriques internes. NE tentez JAMAIS de modifier les réglages du commutateur DIP avant que l’alimentation électrique n’ait été coupée et que cinq minutes se soient écoulées pour permettre aux tensions internes de se dissiper! L’alimentation électrique doit être coupée pour que le réglage du commutateur DIP soit appliqué.

  • Page 123: Accéder À L'entraînement

    SubDrive/MonoDrive Connect Accéder à l’entraînement Après avoir établi une connexion à l’entraînement, lancez l’application mobile FE Connect. L’application mobile FE Connect peut être téléchargée du Apple App Store ou de Google Play, selon l’appareil utilisé. Configuration L’écran de configuration permet la configuration de caractéristiques additionnelles de l’entraînement, notamment : •...
  • Page 124 SubDrive/MonoDrive Connect Alternateur duplex : configuration Les modèles SubDrive/MonoDrive Connect prennent en charge la fonctionnalité d’alternateur duplex intégrée. Cette fonction requiert qu’un câble de communication approprié soit installé entre deux unités SubDrive/MonoDrive Connect. Par défaut: autonome (les contrôleurs fonctionnent de manière indépendante) Avant que la fonction d’alternateur duplex puisse fonctionner, chaque entraînement doit être configuré...

  • Page 125: Surveillance

    SubDrive/MonoDrive Connect Entrée auxiliaire Ce paramètre détermine comment le contrôleur réagit lorsque la borne de commande AUX INPUT (ENTRÉE AUX.) est utilisée. Cela peut être réglé pour provoquer une défaillance lorsque le signal est élevé ou faible. Par défaut : défaillance sur signal élevé Moisture Sensor This parameter controls how the controller will react when the WET SENSOR control terminal is used.

  • Page 126: Accessoires

    SubDrive/MonoDrive Connect Accessoires Numéro de Accessoire Détails Utilisé avec pièce Empêche les insectes de pénétrer et d’endommager les composants internes de SD15, SD20, SD30, MD, MDXT Modèles Trousse de filtre à air 226550901 l’entraînement autres que « C » Permet à un système d’eau d’alterner entre deux pompes Alternateur duplex Tous les modèles 5850012000...

  • Page 127: Spécifications : Monodrive/Monodrivext

    SubDrive/MonoDrive Connect Spécifications : MonoDrive/MonoDriveXT MonoDrive MonoDriveXT NEMA 3R Numéro de modèle 5870205003C 5870205203C (intérieur/extérieur) Tension (V) 208/230 V CA 208/230 V CA Entrée de phase Monophasé Monophasé Fréquence 60/50 Hz 60/50 Hz Intensité (max.) 11 A 16 A Entrée de l’alimentation Facteur de puissance ~ 0,95 ~ 0,95 électrique Puissance (en veille)* Puissance (max.)

  • Page 128: Spécifications : Subdrive15/Subdrive20

    SubDrive/MonoDrive Connect Spécifications : SubDrive15/SubDrive20 SubDrive15 SubDrive20 Numéro de NEMA 3R 5870205103C 587 020 5303 modèle (intérieur/extérieur) Tension (V) 208/230 V CA 208/230 V CA Entrée de phase Monophasé Monophasé Fréquence 60/50 Hz 60/50 Hz Intensité (max.) 12 A 19 A Entrée de l’alimentation Facteur de puissance ~ 0,95 ~ 0,95 électrique Puissance (en veille)*...

  • Page 129: Spécifications : Subdrive30/Subdrive50

    SubDrive/MonoDrive Connect Specifications – SubDrive30/SubDrive50 SubDrive30 SubDrive50 Numéro de modèle NEMA 3R (intérieur/extérieur) 5870205403C 5870205503C Tension (V) 208/230 V CA 208/230 V CA Entrée de phase Monophasé Monophasé Fréquence 60/50 Hz 60/50 Hz Entrée de Intensité (max.) 23 A 36 A l’alimentation Facteur de puissance ~ 0,95 ~ 0,95 électrique Puissance (en veille)*...

  • Page 134: Garantie Limitée

    GARANTIE LIMITÉE STANDARD Sauf mention contraire dans le cadre d’une garantie prolongée, pour douze (12) mois à compter de la date d’installation, mais en aucun cas pour plus de vingt-quatre (24) mois à compter de la date de fabrication, Franklin garantit par les présentes à l’acheteur («...
  • Page 135 REMARQUES...
  • Page 136 TOLL-FREE HELP FROM A FRIEND Franklin Electric Technical Service Hotline 800-348-2420 226203103 Rev. 001 9255 Coverdale Road, Fort Wayne, IN 46809 07-17 Tel: 260.824.2900 Fax: 260.824.2909 www.franklinwater.com...

This manual is also suitable for:

Subdrive20 connect n3rSubdrive30 connect n3rMonodrivext connect n3r5870205003c5870205103c5870205303c ... Show all

Table of Contents
