Summary of Contents for Danfoss ERC 211

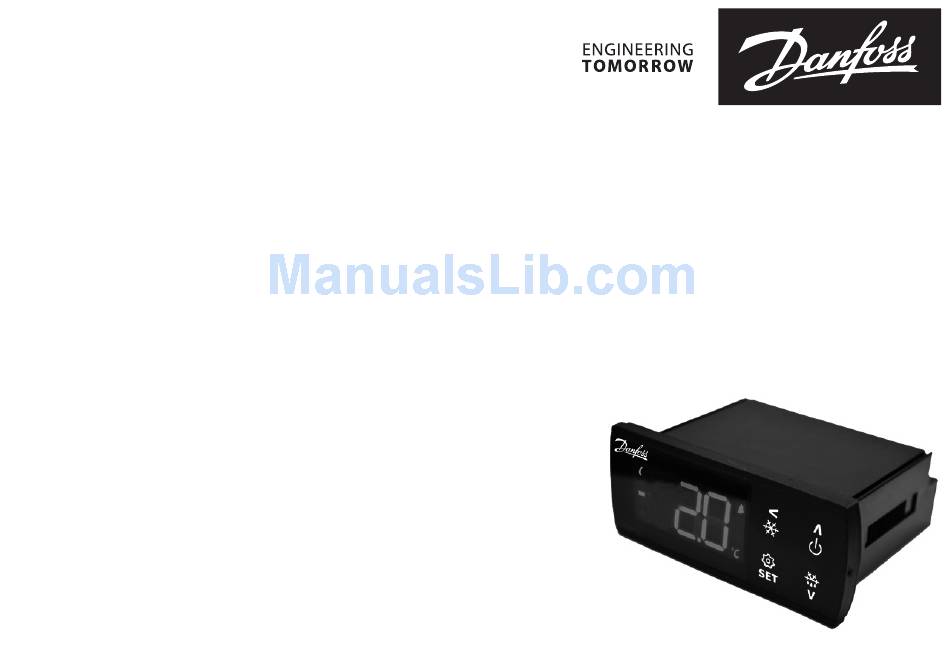

Page 1 Installation Guide ERC 211 Digital controller for refrigeration and defrost, 1 relay.
Page 2 Dimensions (mm) and Mounting 61.2 Drilling template Rear mounting (lock with clips) Mounting Dismounting Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 3 Electrical Connections Quick programming tools: Sair KoolKey KoolProg KoolDock Connectors: Max. Torque = 0.4 Nm Sair Sc/DI1 Power supply (according to the product code number) DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211...
Page 4 The ERC 211 is a smart, multipurpose refrigeration controller with temperature and defrost management, available with 1 relay. The controller has been designed to fulfil today’s requirements for commercial refrigeration applications. 1 - Technical Highlights Ease of use: Four buttons, easy menu structure, pre-installed application solutions ensure superior usability.
Page 5 Press for one second: DOWN TEMPERATURE SETPOINT/OK Press and hold: DEFROST Press and hold: MENU Display Icons Night mode Fan running Defrost (Energy saving) Compressor running Active alarm Unit (°C or °F) Flashes in pull-down mode DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211...
Page 6 Medium temperature (2 – 6 °C), with timed natural defrost App 3 Medium temperature (2 – 6 °C), with natural defrost stop on air temperature App 4 Heating Thermostat (20 – 60 °C) App 5 None (no preset application) with simplified parameter list Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 7 The display shows the default value (eg. “n10” flashing). Choose sensor type by pressing UP/DOWN (n5=NTC 5 K, n10=NTC 10 K, Ptc=PTC, Pt1=Pt1000) and press SET to confirm. NOTE: All sensors must be the same type. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211...
Page 8 4 - Menu structure Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 9 - Press SET to access the “o61” parameter. - Press UP/DOWN to select an application (AP0= no application selected). - Press SET to confirm, “o61” is displayed. Continue to set the next parameters (“o06” sensor type) in the “cFg” menu. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211...
Page 10 SET: save the temperature setpoint. Initiate a manual defrost DEFROST: press for 3 seconds to initiate a defsost. DEFROST: press for 3 seconds to stop manual defrost. The DEFROST icon is shown during defrost. | 10 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 11 - When the keypad is locked any button press shows “LoC” in the display. - Press UP and DOWN buttons simultaneously for 3 seconds to unlock the keyboard. “unl” is displayed for 3 seconds. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 11...
Page 12 +/-1 K below -35 °C, +/- 0.5 K between -35 – 25 °C, +/-1 K above 25 °C DO1 Compressor relay: 16 A, 16 (16) A, EN 60730 Output 10 FLA/60 LRA at 230 V, UL60730 16 FLA/72 LRA at 115 V, UL60730 | 12 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 13 UL recognition (US & Canada) (UL 60730) ENEC (EN 60730) CE (LVD & EMC Directive) Approvals EAC (GHOST) ROHS2.0 HACCP temperature monitoring in compliance with EN134785 Class I, when used with AKS 12 sensor DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 13...
Page 14 App 4 Heating Heating Thermostat (20 – 60 °C) None None Cooling/ App 5 None (no preset application) with simplified parameter list Heating APP 1/2/3 APP 4 Sair Sair V AC V AC | 14 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 15 9 - Parameter List App. 0 Parameter name - ERC 211 Code Unit App. 1 App. 2 App. 3 App. 4 App. 5 (Def.) Configuration Main switch -1=service, 0=OFF, 1=ON Predefined applications AP0, AP1, AP2, AP3, AP4, AP5 Sensor type selection...
Page 16 App. 0 Parameter name - ERC 211 Code Unit App. 1 App. 2 App. 3 App. 4 App. 5 (Def.) High temperature alarm limit -100.0 200.0 (Cabinet/room) Low temperature alarm limit -100.0 200.0 -30.0 -30.0 DI1 delay (time delay for selected DI1 function)
Page 17 App. 0 Parameter name - ERC 211 Code Unit App. 1 App. 2 App. 3 App. 4 App. 5 (Def.) Others Delay of outputs at startup DI1 configuration oFF=not used, Sdc=status display output, doo=door alarm with resumption, doA=door alarm without resumption,...
Page 18 App. 0 Parameter name - ERC 211 Code Unit App. 1 App. 2 App. 3 App. 4 App. 5 (Def.) Polarity DI1 input polarity nc=normally closed, no=normally open Keyboard lock enable Readouts Controller status S0=cooling ON/Heating ON, S2=wait for compressor ON time to elapse,...
Page 19 App. 0 Parameter name - ERC 211 Code Unit App. 1 App. 2 App. 3 App. 4 App. 5 (Def.) Alarm status Sair air temperature sensor error High temperature alarm Low temperature alarm High voltage alarm Low voltage alarm Condenser alarm...
Page 20 002566703-0001 Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without subsequent changes being necessary in specifications already agreed.
Page 21 Notes DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 21...
Page 22 L’ERC 211 est un régulateur de réfrigération polyvalent et intelligent doté de fonctions de gestion de la température et du dégivrage, disponible avec 1 relai. Le régulateur a été conçu pour répondre aux besoins actuels des applications de réfrigération commerciale.
Page 23 Pression prolongée : DÉGIVRAGE Pression prolongée : MENU Icônes de l’afficheur Mode nuit Ventilateur en Dégivrage (économies d’énergie) fonctionnement Compresseur en fonctionnement Alarme active Unité (°C ou °F) (clignote en mode diminution) DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 23...
Page 24 Applications à moyenne température (2 – 6 °C), avec arrêt de dégivrage naturel par la température de l’air App 4 Thermostat de chauffage simple (20 – 60 °C) App 5 Aucun (pas de présélection) avec la liste des paramètres simplifiés | 24 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 25 Sélectionner le type de sonde en appuyant sur HAUT/BAS (n5=NTC 5 K, n10=NTC 10 K, Ptc=PTC, Pt1=Pt1000) et appuyer sur SET pour confirmer. REMARQUE: toutes les sondes doivent être du même type. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 25...
Page 26 4 - Structure de menus | 26 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 27 - Appuyer sur HAUT/BAS pour sélectionner une application (AP0=pas d’application sélectionnée). - Appuyer sur SET pour confirmer, “ o61 “ s’affiche. Continuer à régler les paramètres suivants (type de sonde “ o06 “) dans le menu “ cfg “. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 27...
Page 28 Lancer un dégivrage manuel DEFROST (Dégivrage) : appuyer pendant 3 secondes pour lancer un dégivrage. DEFROST : appuyer pendant 3 secondes pour arrêter le dégivrage manuel. L’icône DEFROST s’aﬃche pendant le dégivrage. | 28 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 29 - Lorsque le clavier est verrouillé, la pression sur une touche entraîne l’aﬃchage de « LoC ». - Appuyer simultanément sur la touche HAUT et BAS pendant 3 secondes pour déverrouiller le clavier. « unl » s’aﬃche pendant 3 secondes. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 29...
Page 30 +/-1 K au-dessus de 25 °C Relais du compresseur DO1 16 A, 16 (16) A, EN 60730 Sortie 10 FLA/ 60 LRA à 230 V, UL60730 16 FLA/ 72 LRA à 115 V, UL60730 | 30 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 31 UL reconaissance (US & Canada) (UL 60730) ENEC (EN 60730) CE (LVD & EMC Directive) Homologations EAC (GHOST) ROHS2.0 Surveillance de température HACCP en conformité avec EN134785 Classe I, Lorsque l’on utilise des sondes AKS 12 DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 31...
Page 32 Thermostat de chauffage simple (20 – 60 °C) Aucun Aucun Refrodis./ App 5 Aucun (pas de présélection) avec la liste des paramètres simplifiés Chauff. APP 1/2/3 APP 4 Sair Sair V AC V AC | 32 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 33 9 -Liste des paramètres App. 0 Nom du paramètre - ERC 211 Code Min. Max. Unité App. 1 App. 2 App. 3 App. 4 App. 5 (Def.) Configuration Sectionneur principal -1=entretien, 0=arrêt, 1=marche Applications prédéfinies AP0, AP1, AP2, AP3, AP4, AP5 Sélection du type de sonde...
Page 34 App. 0 Nom du paramètre - ERC 211 Code Min. Max. Unité App. 1 App. 2 App. 3 App. 4 App. 5 (Def.) Alarme Temporisation de l’alarme de température pendant des conditions normales Temporisation de l’alarme de température pendant diminution/démarrage/dégivrage Seuil d’alarme de température élevée...
Page 35 App. 0 Nom du paramètre - ERC 211 Code Min. Max. Unité App. 1 App. 2 App. 3 App. 4 App. 5 (Def.) Compresseur Durée minimum de marche du compresseur Durée de mise hors tension minimum du compresseur Temporisation d’arrêt du compresseur à...
Page 36 App. 0 Nom du paramètre - ERC 211 Code Min. Max. Unité App. 1 App. 2 App. 3 App. 4 App. 5 (Def.) Applications prédéfinies Enregistrer les réglages par défaut AVERTISSEMENT : les réglages d’usine antérieurs sont écrasés Affichage au dégivrage Air=température réelle de l’air,...
Page 37 App. 0 Nom du paramètre - ERC 211 Code Min. Max. Unité App. 1 App. 2 App. 3 App. 4 App. 5 (Def.) Température du condenseur (Sc) -100.0 200.0 État du relais du compresseur Relevé de la version du micrologiciel État d’alarme...
Page 38 Danfoss n’assume aucune responsabilité quant aux éventuelles erreurs présentes dans les catalogues, brochures ou autres documentations écrites. Danfoss se réserve le droit de modifier ses produits sans préavis. Cela vaut également pour les produits déjà commandés pour autant que ces modifications se fassent sans changements ultérieurs des spécifications convenues.
Page 39 Remarque DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 39...
Page 40 El ERC 211 es un controlador de refrigeración multifuncional inteligente con funciones de gestión de la temperatura y el desescarche, disponible con 1 relé. El diseño del controlador cumple los requisitos actuales de las aplicaciones de refrigeración comercial. 1 - Características técnicas Facilidad de uso: Sus cuatro botones, la sencilla estructura del menú...
Page 41 Pulsación prolongada: DESESCARCHE Pulsación prolongada: MENÚ Iconos de la pantalla Modo nocturno Ventilador en funcionamiento Desescarche (ahorro energético) Compresor en funcionamiento Alarma activa Unidad (°C o °F) (parpadea en el modo de vaciado) DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 41...
Page 42 Termostato de la calefacción simple (20 – 60 °C). Estas aplicaciones no cambian ningún valor, sólo reducen App 4 la cantidad de parámetros que se desea modificar Estas aplicaciones no cambian ningún valor, sólo reducen la cantidad de parámetros que se desea App 5 modificar | 42 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 43 La pantalla mostrará el valor predeterminado de forma intermitente (por ejemplo, “n10”). Elija el tipo de sensor pulsando ARRIBA/ABAJO (n5=NTC 5 K, n10=NTC 10 K, Ptc=PTC, Pt1=Pt1000); pulse SET para confirmar. NOTA: Todos los sensores deben ser del mismo tipo DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 43...
Page 44 4 - Estructura del menú | 44 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 45 - Pulse SET para acceder al parámetro “o61”. - Pulse ARRIBA/ABAJO para seleccionar una aplicación (AP0=ninguna aplicación seleccionada). - Pulse SET para confirmar; la pantalla mostrará “o61”. Continúe configurando el tipo de sens (“o06”) en el menú “cFg”. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 45...
Page 46 Inicio de un desescarche manual DESESCARCHE: mantener pulsado durante 3 segundos para iniciar el desescarche. DESESCARCHE: mantener pulsado durante 3 segundos para detener el desescarche manual. La pantalla mostrará el icono de DESESCARCHE durante el desescarche. | 46 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 47 (si P76 = yES). - Cuando el teclado está bloqueado, la pantalla muestra “LoC” al pulsar cualquier botón. - Cuando el teclado está bloqueado, la pantalla muestra “LoC” al pulsar cualquier botón. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 47...
Page 48 +/-1 K a más de 25 °C Relé de compresor DO1: 16 A, 16 (16) A (EN 60730) Salida 10 FLA/60 LRA at 230 V (UL 60730) 16 FLA/72 LRA at 115 V (UL 60730) | 48 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 49 UL reconocimiento (US & Canada) (UL 60730) ENEC (EN 60730) CE (LVD & EMC Directive) Homologaciones EAC (GHOST) ROHS2.0 Monitorización de temperatura HACCP en conformidad con EN134785 Clase I, Cuando se utiliza con un sensor AKS 12 DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 49...
Page 50 Ninguno Ninguno Enfriam./ Estas aplicaciones no cambian ningún valor, sólo reducen la Apl. 5 Calefac cantidad de parámetros que se desea modificar APP 1/2/3 APP 4 Sair Sair V AC V AC | 50 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 51 (desviación de la temperatura en el modo -50.0 50.0 nocturno) Desviación de temperatura del desplazamiento de referencia del -50.0 50.0 termostato Tiempo de vaciado Límite de temperatura de vaciado -100.0 200.0 Nota: Los parámetros ocultos se muestran atenuados. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 51...
Page 52 Retardo del desescarche al encender 240.0 (o con señal DI) Retardo de goteo Configuración del sensor de parada del desescarche non=tiempo, Air=Sair (temperatura del aire) Nota: Los parámetros ocultos se muestran atenuados. | 52 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 53 5 K, n10=NTC 10 K, Ptc=PTC, Pt1=Pt1000 Frío/Calor rE=de refrigeración (enfriamiento), Ht=calefacción Resolución de la pantalla 0.1=intervalos de 0.1 °C, 0.5=intervalos de 0.5 °C, 1.0=ntervalos de 1.0 °C Nota: Los parámetros ocultos se muestran atenuados. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 53...
Page 54 S17=compuerta abierta (entrada digital DI), S20=refrigeración de emergencia, S25=control manual de las salidas, S30=ciclo continuo/vaciado, S32=retardo de las salidas al encender Nota: Los parámetros ocultos se muestran atenuados. | 54 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 55 Alarma de baja temperatura Alarma de alta tensión Alarma de baja tensión Alarma del condensador Alarma de compuerta Alarma en espera Alarma externa de entrada digital DI Nota: Los parámetros ocultos se muestran atenuados. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 55...
Page 57 Notas DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 57...
Page 58 ERC 211 – это интеллектуальный многофункциональный контроллер охлаждения с управлением температурой и оттаиванием, выпускаемый с 1 реле. Контроллер разработан для удовлетворения современных требований в области систем охлаждения на торговых предприятиях. 1 - Технические характеристики Удобство использования: четыре кнопки, простая структура меню, предварительно установленные...
Page 59 Нажмите и удерживайте: DEFROST (ОТТАИВАНИЕ) Нажмите и удерживайте: MENU (МЕНЮ) Значки дисплея Ночной режим (экономия энергии) Вентилятор работает Оттаивание Компрессор работает Единица измерения Активный сигнал тревоги (мигает в режиме захолаживания) (°C или °F) DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 59...
Page 60 Среднетемпературная установка (2 – 6 °C), с естественной оттайкой, остановка по времени Прил. 3 Среднетемпературная установка (2 – 6 °C), с естественной оттайкой, остановка по температуре воздуха Прил. 4 Нагревательный термостат (20 – 60 °C) Прил. 5 Нет (приложение отсутствует) упрощенного списка параметров | 60 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 61 На дисплее отображается значение по умолчанию (например, мигает “n10”) Выберите тип датчика, нажав кнопку UP/DOWN (ВВЕРХ/ВНИЗ) (n5=NTC 5 K, n10=NTC 10 K, Ptc=PTC, Pt1=Pt1000), и нажмите SET (НАСТРОЙКА) для подтверждения. ПРИМЕЧАНИЕ: все датчики должны быть одного и того же типа. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 61...
Page 62 4 - Структура меню | 62 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 63 - нажмите UP/DOWN (ВВЕРХ/ВНИЗ) для выбора приложения (AP0=приложение не выбрано); - нажмите SET (НАСТРОЙКА) для подтверждения, на дисплее отображается “o61”. Продолжите, чтобы выполнить настройку следующих параметров (тип датчика “o06” ) в меню “cFg”. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 63...
Page 64 SET (НАСТРОЙКА): сохраните заданное значение температуры. DEFROST (ОТТАИВАНИЕ): нажмите на 3 секунды для инициирования оттаивания. DEFROST (ОТТАИВАНИЕ): нажмите на 3 секунды для прекращения ручного оттаивания. Во время оттаивания отображается значок DEFROST (ОТТАИВАНИЕ). | 64 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 65 - Когда клавиатура заблокирована, при нажатии на любую кнопку на дисплее отображается "LoC". - Нажмите одновременно кнопки UP (ВВЕРХ) и DOWN (ВНИЗ) на 3 секунды для разблокирования клавиатуры. "unl" отображается в течение 3 секунд. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 65...
Page 66 +/-1 K ниже -35 °C, +/- 0.5 K от -35 до 25 °C, +/-1 K выше 25 °C Реле компрессора DO1: 16 A, 16 (16) A, EN 60730 Выход 10 FLA/60 LRA при 230 В, UL60730 16 FLA/72 LRA при 115 В, UL60730 | 66 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 67 UL признание (US & Canada) (UL 60730) ENEC (EN 60730) CE (LVD & EMC Directive) Сертификация EAC (GHOST) ROHS2.0 Температурный мониторинг HACCP в соответствии с EN134785 Class I, когда используется датчик AKS 12 DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 67...
Page 68 Прил. 4 отопление Нагревательный термостат (20 – 60 °C) Ни один Ни один охлаждение/ Нет (приложение отсутствует) упрощенного списка Прил. 5 отопление параметров APP 1/2/3 APP 4 Sair Sair V AC V AC | 68 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 69 9 - Список параметров Ед. изм. Прил. 0 Имя параметра - ERC 211 Код Мин. Макс. Прил. 1 Прил. 2 Прил. 3 Прил. 4 Прил. 5 Опред. Конфигурация Главный выключатель -1=работа, 0=ВЫКЛ, 1=ВКЛ Предопределенные приложения AP0, AP1, AP2, AP3, AP4 Выбор...
Page 70 Ед. изм. Прил. 0 Имя параметра - ERC 211 Код Мин. Макс. Прил. 1 Прил. 2 Прил. 3 Прил. 4 Прил. 5 Опред. Тревожная сигнализация Задержка срабатывания аварийного сигнала мин температуры в нормальном режиме Задержка срабатывания аварийного сигнала температуры в режиме ускоренного...
Page 71 Ед. изм. Прил. 0 Имя параметра - ERC 211 Код Мин. Макс. Прил. 1 Прил. 2 Прил. 3 Прил. 4 Прил. 5 Опред. Настройка датчика прекращения оттаивания non=время, Air=Sair (температура воздуха) Общая длительность работы компрессора часы для начала оттаивания 0 =ВЫКЛ...
Page 72 Ед. изм. Прил. 0 Имя параметра - ERC 211 Код Мин. Макс. Прил. 1 Прил. 2 Прил. 3 Прил. 4 Прил. 5 Опред. Разрешение дисплея 0.1=с шагом 0.1 °C, 0,5=с шагом 0.5 °C, 1.0=с шагом 1.0 °C Счетчик реле 1 (1 счетчик=100 циклов...
Page 73 Ед. изм. Прил. 0 Имя параметра - ERC 211 Код Мин. Макс. Прил. 1 Прил. 2 Прил. 3 Прил. 4 Прил. 5 Опред. Показания Состояние контроллера S0=охлаждение включено/нагревание включено, S2=ожидание, пока пройдет время включения компрессора, S3=ожидание, пока пройдет время отключения...
Page 74 Ед. изм. Прил. 0 Имя параметра - ERC 211 Код Мин. Макс. Прил. 1 Прил. 2 Прил. 3 Прил. 4 Прил. 5 Опред. Состояние тревожной сигнализации Ошибка датчика температуры воздуха Sair Тревожная сигнализация повышенной температуры Тревожная сигнализация низкой температуры Тревожная сигнализация высокого...
Page 75 Регистрация промышленного образца ЕС 002566703-0001 Компания Danfoss не несет ответственности за возможные ошибки в каталогах, брошюрах и других печатных материалах. Компания Danfoss оставляет за собой право изменять характеристики изделий без предварительного уведомления. Это положение также распространяется на уже заказанные продукты, но при условии, что внесение таких изменений...
Page 76 O ERC 211 é um controlador de refrigeração multifunções com controle de temperatura e degelo, disponível com 1 relé. Este controlador foi projetado para atender às necessidades atuais das aplicações de refrigeração comercial. 1 - Destaques técnicos Fácil utilização: Quatro botões, estrutura de menus simples, soluções de aplicação pré-instaladas para garantir o nível máximo de utilização.
Page 77 SETPOINT DE TEMPERATURA/OK Pressionar prolongadamente: DEGELO Pressionar prolongadamente: MENU Ícones do visor Modo noturno Ventilador em Degelo (Economia de energia) funcionamento Compressor em funcionamento Alarme ativo Unidade (°C ou °F) Flashes no modo pull-down DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 77...
Page 78 Temperatura média (2 – 6 °C), com degelo natural parada determinada pela temperatura do ar Aplic 4 Termostato de Aquecimento (20 – 60 °C) Aplic 5 Não há aplicação predefinida com uma lista simplificada de parâmetros | 78 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 79 O visor mostra o valor padrão (por ex., “n10” intermitente). Escolha o tipo de sensor apertando PARA CIMA/PARA BAIXO (n5=NTC 5 K, n10=NTC 10 K, Ptc=PTC, Pt1=Pt1000) e pressione SET para confirmar. NOTA: Todos os sensores devem ser do mesmo tipo. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 79...
Page 80 4 - Estrutura do menu | 80 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 81 - Pressione PARA CIMA/PARA BAIXO para selecionar uma aplicação (AP0= não existe uma aplicação selecionada). - Pressione SET para confirmar, aparece “o61” na tela. Continue definindo os parâmetros seguintes (“tipo de sensor o06”) no menu “cFg”. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 81...
Page 82 SET: salva o setpoint de temperatura. Iniciar degelo manual DEGELO: pressione por 3 segundos para iniciar degelo. DEGELO: pressione por 3 segundos para parar o degelo manual. O ícone de DEGELO aparece durante o degelo. | 82 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 83 - Enquanto o teclado estiver bloqueado, qualquer botão pressionado mostrará <<LoC>> no visor. - Pressione simultaneamente os botões PARA CIMA e PARA BAIXO por 3 segundos para desbloquear o teclado. O visor mostra <<unl>> por 3 segundos. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 83...
Page 84 +/- 1 K acima de 25 °C Relé do compressor DO1: 16 A, 16 (16) A, EN 60730 Saída 10 FLA/60 LRA at 230 V, UL60730 16 FLA/72 LRA at 115 V, UL60730 | 84 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 85 Homologação UL (US & Canada) (UL 60730) ENEC (EN 60730) CE (LVD & EMC Directive) Aprovações EAC (GHOST) ROHS2.0 Monitoramento de temperatura HACCP de acordo com a norma EN134785 Classe I, quando utilizado com o sensor AKS12 DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 85...
Page 86 (20 – 60 °C) Nenhum Nenhum ção 4 Aplica- Refrigeração/ Não há aplicação predefinida com uma lista simplificada de ção 5 Aquecimento parâmetros APP 1/2/3 APP 4 Sair Sair V AC V AC | 86 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 87 9 - Lista de parâmetros Uni- App. 0 Nome do parâmetro - ERC 211 Código Mín. Máx. App. 1 App. 2 App. 3 App. 4 App. 5 dade (Def.) Configuração Interrutor principal -1=serviço, 0=DESLIGADO, 1=LIGADO Aplicações pré-definidas AP0, AP1, AP2, AP3, AP4, AP5 Seleção do tipo de sensor...
Page 88 Uni- App. 0 Nome do parâmetro - ERC 211 Código Mín. Máx. App. 1 App. 2 App. 3 App. 4 App. 5 dade (Def.) Alarme Delay para o alarme de temperatura em condições normais Delay para o alarme de temperatura...
Page 89 Uni- App. 0 Nome do parâmetro - ERC 211 Código Mín. Máx. App. 1 App. 2 App. 3 App. 4 App. 5 dade (Def.) Tempo de funcionamento do compressor para iniciar o degelo horas 0=OFF Delay para degelo após pull-down...
Page 90 Uni- App. 0 Nome do parâmetro - ERC 211 Código Mín. Máx. App. 1 App. 2 App. 3 App. 4 App. 5 dade (Def.) Aplicações pré-definidas Salvar pré-definições AVISO: As definições de fábrica anteriores serão substituídas Display no degelo Air=temperatura de ar real, FrE=temperatura congelada, -d-=”-d-”...
Page 91 Uni- App. 0 Nome do parâmetro - ERC 211 Código Mín. Máx. App. 1 App. 2 App. 3 App. 4 App. 5 dade (Def.) Temperatura do condensador (Sc) -100.0 200.0 Status do relé do compressor Leitura da versão de firmware...
Page 92 Registo de design na UE 002566703-0001 A Danfoss não se responsabiliza por possíveis erros em catálogos, brochuras ou outros materiais impressos. A Danfoss se reserva o direito de alterar os seus produtos sem aviso prévio. Isto se aplica a produtos já encomendados desde que essas alterações não afetem especificações já...
Page 93 Notas DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 93...
Page 94 ERC 211 to 1-przekaźnikowy inteligentny sterownik sterujący temperaturą i odtajaniem urządzenia chłodniczego. Sterownik spełnienia wymagania dzisiejszych komercyjnych układów chłodniczych. 1. Główne zalety techniczne Łatwość obsługi: Cztery przyciski, prosta struktura menu i predefiniowane aplikacje zapewniają łatwą obsługę. Prosta instalacja: Przekaźnik 16 A umożliwia bezpośrednie podłączanie dużych obciążeń bez pośrednich przekaźników: sprężarka o mocy do 1,5 kW w zależności od jej współczynnika mocy i sprawności silnika...
Page 95 Krótkie naciśnięcie: Krótkie naciśnięcie: DÓŁ NASTAWA TEMPERATURY/OK Długie naciśnięcie: ODTAJANIE Długie naciśnięcie: MENU Ikony wyświetlacza Tryb nocny Wentylator pracuje Odtajanie (energooszczędny) Sprężarka pracuje Aktywny alarm Jednostka (°C lub °F) Miga w trybie wychładzania DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 95...
Page 96 Temperatura czynnika (2 – 6 °C), z naturalnym odtajaniem zatrzymywanym po uzyskaniu okreslonej temperatury Aplikacja 4 Termostat ogrzewania (20 – 60 °C) Aplikacja 5 Brak (nie ustawiona aplikacja) z uproszczonej listy parametrów | 96 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 97 Wybierz typ czujnika przyciskami GÓRA/DÓŁ (N5 = NTC 5K, n10 = NTC 10K, Ptc = PTC, Pt1 = Pt1000) i naciśnij przycisk SET (Ustawianie), aby potwierdzić. UWAGA: Wszystkie czujniki muszą być tego samego typu. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 97...
Page 98 4. Struktura menu | 98 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 99 - Naciskaj przyciski GÓRA/DÓŁ, aby wybrać aplikację (AP0 = nie wybrano aplikacji). - Naciśnij przycisk SET (Ustawianie), aby potwierdzić — wyświetlany jest parametr “o61”. Kontynuuj ustawianie następnych parametrów (typ czujnika “o06” ) w menu “cFg”. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 99...
Page 100 Inicjowanie recznego odtajania ODTAJANIE: nacisnij przycisk i przytrzymaj go przez 3 sekundy, aby rozpoczac odtajanie ODTAJANIE: nacisnij przycisk i przytrzymaj go przez 3 sekundy, aby zatrzymac reczne odtajanie. Podczas odtajania wyswietlana jest ikona ODTAJANIA. | 100 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 101 - Gdy klawiatura jest zablokowana, nacisniecie dowolnego przycisku powoduje wyswietlenie na wyswietlaczu komunikatu „LOC”. - Aby odblokowac klawiature, nacisnij jednoczesnie przyciski GÓRA i DÓŁ i przytrzymaj je przez 3 sekundy. Przez 3 sekundy wyswietlany jest komunikat „unl”. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 101...
Page 102 +/-1 K poniżej -35 °C, +/-0.5 K od -35 do 25 °C, +/-1 K powyżej 25 °C DO1 — przekaźnik sprężarki: 16 A, 16 (16) A, EN 60730 Wyjścia 10 FLA/60 LRA przy 230 V, UL60730 16 FLA/72 LRA przy 115 V, UL60730 | 102 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 103 UL Dopuszczenia (US & Canada) (UL 60730) ENEC (EN 60730) CE (LVD & EMC Directive) Certyfikaty EAC (GHOST) ROHS2.0 HACCP monitoring temperatury zgodny z EN134785 klasa I, gdy zastosowany z czujnikiem AKS 12 DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 103...
Page 104 Termostat ogrzewania (20 – 60 °C) (20 – 60 °C) żaden żaden ogrzewanie/ Aplik. 5 Brak (nie ustawiona aplikacja) z uproszczonej listy parametrów chłodzenie APP 1/2/3 APP 4 Sair Sair V AC V AC | 104 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 105 -1=serwis, 0=WYŁ., 1=WŁ. Nocne obniżenie temperatury (przesunięcie nastawy temperatury w -50.0 50.0 trybie nocnym) Przesunięcie temperatury -50.0 50.0 odniesienia termostatu Czas trwania wychładzania -100.0 200.0 Graniczna temperatura wychładzania Uwaga: ukryte parametry są wyszarzone DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 105...
Page 106 Opóźnienie ze względu na ociekanie Konfiguracja czujnika końca odtajania non=według czasu, Air=czujnik Sair (czujnik przestrzeni chłodzonej) Sumaryczny czas pracy sprężarki do godz. rozpoczęcia odtajania, 0=WYŁ. Opóźnienie odtajania po wychładzaniu 0=WYŁ. Uwaga: ukryte parametry są wyszarzone | 106 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 107 Rozdzielczość wyświetlania temperatury 0.1=z dokładnością do 0,1°C, 0.5=z dokładno ścią do 0,5°C, 1.0=z dokładnością do 1.0°C Licznik przekaźnika 1 (zwiększenie wskazania o 1=100 cykli pracy) Predefiniowane aplikacje Uwaga: ukryte parametry są wyszarzone DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 107...
Page 108 S14=stan odtajania, S15=stan opóźnienia włączenia wentylatora po odtajaniu, S17=otwarte drzwi (wejście DI), S20=chłodzenie awaryjne, S25=ręczne sterowanie wyjściami, S30=praca ciągła sprężarki/wychładzanie, S32=opóźnienie załaczenia przekaźników (wyjść) po włączeniu zasilania Uwaga: ukryte parametry są wyszarzone | 108 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 109 Błąd czujnika temperatury powietrza Sair Alarm wysokiej temperatury Alarm niskiej temperatury Alarm wysokiego napięcia Alarm niskiego napięcia Alarm wysokiej temperatury skraplacza Alarm drzwi Alarm stanu gotowości Alarm zewnętrzny z wejścia DI Uwaga: ukryte parametry są wyszarzone DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 109...
Page 110 Numer rejestracji konstrukcji w UE 002566703-0001 Firma Danfoss nie ponosi żadnej odpowiedzialności za potencjalne błędy w katalogach, broszurach i innych wydrukowanych materiałach. Firma Danfoss zastrzega sobie prawo do dokonywania zmian w swoich produktach bez powiadomienia. Dotyczy to również produktów już zamówionych, z zastrzeżeniem, że takie zmiany można wprowadzić bez konieczności zmieniania już...
Page 111 Uwagi DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 111...
Page 112 L’ERC 211 è un regolatore per la refrigerazione intelligente e multifunzione, per la gestione di temperatura e sbrinamento, disponibile con 1 relè. Il regolatore è stato progettato per soddisfare i requisiti delle odierne applicazioni di refrigerazione commerciale. 1 - Caratteristiche tecniche Facilità...
Page 113 SETPOINT TEMPERATURA/OK Premere senza rilasciare: SBRINAMENTO Premere senza rilasciare: MENU Icone display Modalità notturna Ventola in funzione Sbrinamento (risparmio energetico) Compressore in funzione Allarme attivo Unità (°C o °F) Lampeggia in modalità pull-down DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 113...
Page 114 Temperatura media (2 – 6 °C), con arresto sbrinamento naturale (in base alla temperatura) App 4 Termostato riscaldamento (20 – 60 °C) App 5 Nessuna (nessuna applicazione preimpostata) con elenco parametri semplificato | 114 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 115 Il display visualizza il valore di default (per es. “n10”, lampeggiante). Scegliere il tipo di sensore premendo SU/GIÙ (n5=NTC 5 K, n10=NTC 10 K, Ptc=PTC, Pt1=Pt1000) e premere SET per confermare. NOTA: tutti i sensori devono essere dello stesso tipo. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 115...
Page 116 4 - Struttura del menu | 116 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 117 - Premere SET per accedere al parametro “o61”. - Premere SU/GIÙ per selezionare un’applicazione (AP0= nessuna applicazione). - Premere SET per confermare; “o61” viene visualizzato. Continuare a impostare i parametri successivi (tipo di sensore “o06”) nel menu “cFg”. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 117...
Page 118 SET: salva il setpoint della temperatura. Avvio di uno sbrinamento manuale SBRINAMENTO: premere per 3 secondi per avviare lo sbrinamento. SBRINAMENTO: premere per 3 secondi per arrestare lo sbrinamento manuale. L'icona SBRINAMENTO viene visualizzata durante lo sbrinamento. | 118 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 119 - Quando la tastiera è bloccata, qualsiasi selezione di un tasto visualizza “LoC” sul display. - Premere simultaneamente i pulsanti SU e GIÙ per 3 secondi per sbloccare la tastiera. “unl” viene visualizzato per 3 secondi. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 119...
Page 120 +/-0,5 K fra -35 – 25 °C, +/-1 K al di sopra di 25 °C Relè compressore DO1: 16 A, 16 (16) A, EN 60730 Uscita 10 FLA / 60 LRA a 230 V, UL60730 16 FLA / 72 LRA a 115 V, UL60730 | 120 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 121 Riconoscimento UL (USA e Canada) (UL 60730) ENEC (EN 60730) EC (Direttiva LVD e EMC) Approvazioni EAC (GHOST) ROHS2.0 Monitoraggio della temperatura HACCP in conformità a EN134785 Classe I se utilizzato con sensore AKS 12 DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 121...
Page 122 App 4 Riscaldamento Termostato riscaldamento (20 – 60 °C) Nessuno Nessuno Refrigerazione/ Nessuna (nessuna applicazione preimpostata) App 5 Riscaldamento con elenco parametri semplificato APP 1/2/3 APP 4 Sair Sair V CA V CA | 122 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 123 9 - Elenco parametri App. 0 Nome parametro - ERC 211 Codice Unità App. 1 App. 2 App. 3 App. 4 App. 5 (Sbr.) Configurazione Interruttore principale -1=servizio, 0=OFF, 1=ON Applicazioni predefinite AP0, AP1, AP2, AP3, AP4, AP5 Selezione tipo sensore...
Page 124 App. 0 Nome parametro - ERC 211 Codice Unità App. 1 App. 2 App. 3 App. 4 App. 5 (Sbr.) Allarme Ritardo allarme temperatura in condizioni normali Ritardo allarme temperatura durante pull-down/avvio/sbrinamento Limite allarme alta temperatura -100.0 200.0 (Cabinet/Ambiente) Limite allarme bassa temperatura -100.0...
Page 125 App. 0 Nome parametro - ERC 211 Codice Unità App. 1 App. 2 App. 3 App. 4 App. 5 (Sbr.) Configurazione del sensore di arresto sbrinamento non=a tempo, Air=Sair (temperatura aria), dEF=S5 (sensore sbrinamento) Tempo accumulato di attivazione compressore per avvio sbrinamento 0=OFF...
Page 126 App. 0 Nome parametro - ERC 211 Codice Unità App. 1 App. 2 App. 3 App. 4 App. 5 (Sbr.) Raffreddamento/Riscaldamento rE=refrigerazione (raffreddamento) Ht=riscaldamento Risoluzione display 0.1=passi di 0,1 °C, 0.5=passi di 0,5 °C, 1.0=passi di 1,0 °C Contatore Relè 1...
Page 127 App. 0 Nome parametro - ERC 211 Codice Unità App. 1 App. 2 App. 3 App. 4 App. 5 (Sbr.) Letture Stato regolatore S0=refrigerazione ON/Riscaldamento ON, S2=attesa fine tempo ON compressore, S3=attesa fine tempo OFF compressore-tempo riavvio, S4=ritardo gocciolamento OFF,...
Page 128 Tutti i marchi in questo materiale sono di proprietà della società. Danfoss e il logotipo Danfoss sono marchi di fabbrica di Danfoss A / S. Tutti i diritti sono riservati. | 128 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 129 Note DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 129...
Page 130 Der ERC 211 ist ein intelligenter multifunktionaler Kühlstellenregler mit Temperatur- und Abtauregelung. Er ist mit ein Relais erhältlich. Der Regler ist so konstruiert, dass er die heutigen Anforderungen an moderne Gewerbekälteanwendungen erfüllt. 1 - Technische Highlights Benutzerfreundlichkeit: Vier Tasten, eine leicht verständliche Menüstruktur und vorinstallierte Anwendungslösungen bieten eine überragende Benutzerfreundlichkeit.
Page 131 Eine Sekunde lang drücken: NACH UNTEN Drücken und gedrückt halten: MENÜ Drücken und gedrückt halten: ABTAUUNG Angezeigte Symbole Nachtmodus Lüfter in Betrieb Abtauung (energiesparend) Verdichter in Betrieb Alarm aktiv Einheit (°C oder °F) Blinkt im Schnellabkühlungsbetrieb DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 131...
Page 132 Medium Temperatur (2 – 6 °C), mit Umluftabtauung Zeitlich begrenzt Anw. 3 Medium Temperatur (2 – 6 °C), mit Umluftabtauung über Fühler begrenzt Anw. 4 Heizthermostat (20 – 60 °C) Anw. 5 Keine (keine voreingestellte Anwendung), mit vereinfachter Parameterliste | 132 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 133 Den Fühlertyp auswählen, indem die Taste für NACH OBEN/UNTEN (n5 = NTC 5 K, n10 = NTC 10 K, Ptc = PTC, Pt1 = Pt1000) und dann zur Bestätigung SET gedrückt wird. HINWEIS: Alle Fühler müssen vom gleichen Typ sein. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 133...
Page 134 4 - Menüstruktur | 134 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 135 - Die Taste für NACH OBEN/UNTEN drücken, um eine Anwendung auszuwählen (AP0 = keine Anwendung ausgewählt). - SET drücken, um zu bestätigen, dass „o61“ angezeigt wird. Im „cFg“-Menü mit der Einstellung der anderen Parameter („o06“ = Fühlertyp) fortfahren. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 135...
Page 136 Eine manuelle Abtauung auslösen ABTAUUNG: Drei Sekunden lang drücken, um eine manuelle Abtauung auszulösen. ABTAUUNG: Drei Sekunden lang drücken, um die manuelle Abtauung zu beenden Während der Abtauung wird das ABTAUUNGssymbol angezeigt | 136 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 137 - Wenn das Bedienfeld gesperrt ist, wird durch das Drücken irgendeiner Taste „LoC“ im Display angezeigt. - Die Tasten für NACH OBEN und NACH UNTEN gleichzeitig drei Sekunden lang drücken, um das Bedienfeld zu entsperren. Drei Sekunden lang wird dann „unl“ angezeigt. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 137...
Page 138 ±0,5 K zwischen -35 bis 25 °C, ±1 K über 25 °C DO1-Verdichterrelais: 16 A, 16 (16) A, DIN EN 60730 Ausgang 10 FLA/60 LRA mit 230 V, UL 60730 16 FLA/72 LRA mit 115 V, UL 60730 | 138 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 139 UL (USA und Kanada) (UL 60730) ENEC (DIN EN 60730) CE (Niederspannungs- und EMV-Richtlinie) Zulassungen EAC (GOST) RoHS 2.0 HACCP-Temperaturüberwachung in Übereinstimmung mit DIN EN 134785, Klasse 1, bei Verwendung mit dem Fühler AKS 12 DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 139...
Page 140 Anw. 4 Heizung Heizthermostat (20 – 60 °C) Keiner Keiner Kühlung/ Keine (keine voreingestellte Anwendung), mit vereinfachter Anw. 5 Heizung Parameterliste APP 1/2/3 APP 4 Sair Sair V AC V AC | 140 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 141 -1 = Service, 0 = AUS, 1 = EIN Nachtabsenkung -50.0 50.0 (Offset-Temperatur im Nachtmodus) Sollwertverschiebung Thermostat -50.0 50.0 (Offset-Temperatur) Dauer Schnellabkühlung Grenztemperatur Schnellabkühlung -100.0 200.0 Alarm Verzögerung für den Temperaturalarm unter normalen Bedingungen Hinweis: Verborgene Parameter sind grau dargestellt. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 141...
Page 142 Konfiguration: non = Zeit, Air = Sair (Lufttemperatur), dEF = S5 (Abtaufühler) Gesamte Verdichter-Betriebszeit bis zum Auslösen der Abtauung 0 = AUS Abtauverzögerung nach Schnellabkühlung 0 = AUS Hinweis: Verborgene Parameter sind grau dargestellt. | 142 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 143 0.1 = Schritte von 0,1 °C 0.5 = Schritte von 0,5 °C 1.0 = Schritte von 1,0 °C Zähler Relais 1 (Eine Zählung = 100 Betriebszyklen) Vordefinierte Anwendungen Hinweis: Verborgene Parameter sind grau dargestellt. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 143...
Page 144 S32 = Verzögerung der Ausgänge bei Einschaltung Lufttemperatur (Sair) -100.0 200.0 Auslesen des vorhandenen Regelsollwerts -100.0 200.0 DI1-Eingang Status des Nachtbetriebs Verflüssigertemperatur (Sc) -100.0 200.0 Status Verdichterrelais Anzeige Firmware-Version Hinweis: Verborgene Parameter sind grau dargestellt. | 144 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 145 Ein heit (Abtau- Anw. 1 Anw. 2 Anw. 3 Anw. 4 Anw. 5 ung) Alarmstatus Fehler Sair-Lufttemperaturfühler Hochtemperaturalarm Tieftemperaturalarm Hochspannungsalarm Tiefspannungsalarm Verflüssigeralarm Türalarm Standby-Alarm Externer Alarm DI Hinweis: Verborgene Parameter sind grau dargestellt. DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 145...
Page 146 Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeiter ableiten, es sei denn, dass diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an Ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen.
Page 147 Notes DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 147...
Page 148 Notes | 148 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 149 Notes DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 149...
Page 150 Notes | 150 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...
Page 151 Notes DKRCE.PI.RL0.F6.ML Instruction sheet | ERC 211 | 151...
Page 152 KoolCode App Download the KoolCode App on your app store. More and more from your ERC controller! Scan this code to find out more about the ERC 211 parameter Download ERC 21X series www.danfoss.com/erc © Danfoss | ADAP-KOOL | 2018.02 Instruction sheet | ERC 211 DKRCE.PI.RL0.F6.ML...

This manual is also suitable for:

Erc 214 Erc 213
