CReader Series

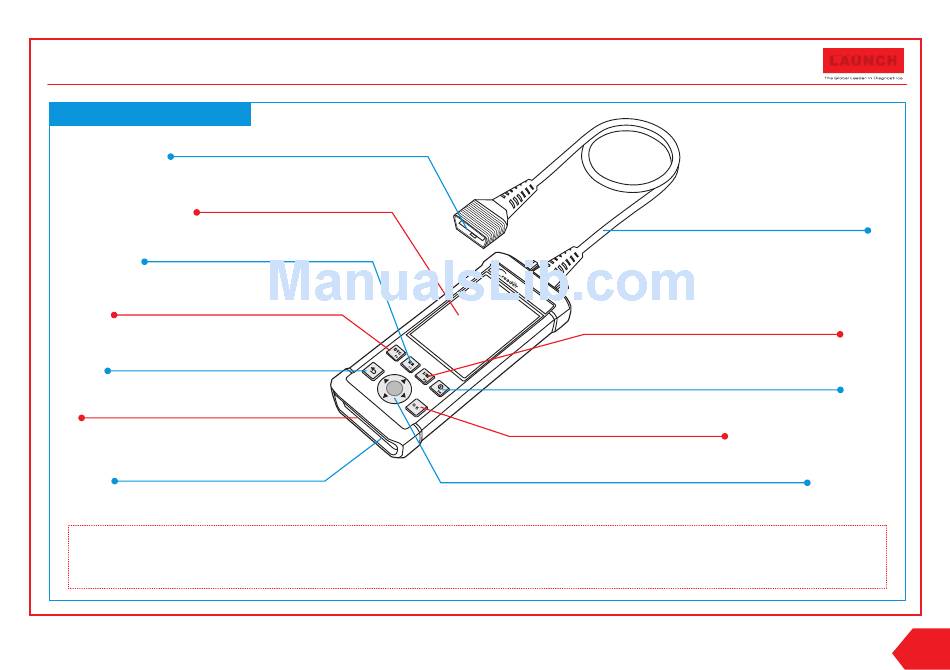

CReader Series Handset

(To connect to the vehicle with OBD2 DLC.)
(Indicates test results.)
Erase Button*1
(To clear the diagnostic trouble codes.)
DTC Button*1
(To read the diagnostic trouble codes.)
ESC Button
(To return to the previous screen.)
Memory Card Slot
(To insert the memory card to update your tool.)
USB Port
(To update your tool via USB cable.)
Notes:
Ÿ
The buttons marked with * indicate the function hot keys(namely, F1, F2, F3 and F4) and only apply to Diagnostics.
CReader serial products feature the similar styling, except that some difference exists between appearance color and product features.
Ÿ
All pictures illustrated herein are only for reference. This Quick Start Guide is subject to change without prior written notice.
Quick Start Guide
DB15 Connector
LCD Screen
(To connect the vehicle's DLC and the tool.)
(Quick access to I/M readiness function.)
(Provides detailed descriptions/tips for diagnostics.)
OK Button
(Confirms the current operation.)
Selection Button
(Up/Down: To select different items.
Left/Right: To return /advance to the previous/next page.)
Diagnostic Cable
I/M Button*1
Help Button*1
LAUNCH
EN

Advertisement

loading

  Related Manuals for Launch CReader Series

  Summary of Contents for Launch CReader Series

  • Page 1 LAUNCH CReader Series Quick Start Guide CReader Series Handset DB15 Connector (To connect to the vehicle with OBD2 DLC.) LCD Screen (Indicates test results.) Diagnostic Cable (To connect the vehicle’s DLC and the tool.) Erase Button*1 (To clear the diagnostic trouble codes.) DTC Button*1 (To read the diagnostic trouble codes.)
  • Page 2 Ÿ Method 1: Via Memory Card (recommended) 2. Vehicle Connection 1. Launch the update tool, a screen similar to Fig. 1 will appear: 1. Locate vehicle's DLC socket: The DLC (Diagnostic Link Connector) is typically a standard 16-pin connector where...
  • Page 3 USB cable or Register Code: Register Code: via OBD II cable. A dialog box (Note: 4. Launch the update tool, a screen similar to Fig. 9 will appear. 4d001e001151 4d001e001151 If only diagnostic software is updated 5.
  • Page 4 LAUNCH CReader Series Quick Start Guide 2. Register & Update (Cont’d) 5. Start Diagnostics Diagnosis Flowchart of Vehicle System Select Language English This flowchart only applies to CR611/CR6011/CR801/CR8001/CR811 Product Serial Number /CR821/CR8021/CR910/CR9010/CR920/CR9020, which support diagnosis of electronic control systems of single vehicle make.
  • Page 5 LAUNCH Guide de démarrage rapide Combiné de séries Creader Connecteur DB15 Pour brancher sur le véhicule avec DLC OBD2.) Écran LCD Câble de diagnostic (Indique les résultats de test.) (Pour connecter le DLC (Connecteur de Bouton d'effacement*1 liaison de données) et l'outil du véhicule.) (Pour effacer les codes défauts de diagnostic.)
  • Page 6 LAUNCH Séries CReader Guide de démarrage rapide 2. Register & Update 1. Préparation & Connexions Conditions préalables: Remarque: Pour s'assurer que l'outil fait fonctionner les derniers logiciels disponibles, il est conseillé de vérifier les mises à jour 1. Allez sur http: mycar.x431.com...
  • Page 7 LAUNCH Guide de démarrage rapide 2. S'inscrire & Mettre à jour dialogue (Remarque: Si seulement le logiciel de diagnostic est mis à jour et aucun firmware est System upgrade 4. Le Code d'inscription se trouve dans Aide téléchargé, cette boîte n'apparaîtra pas) vous Sure upgrade? votre outil.
  • Page 8 LAUNCH Guide de démarrage rapide 5. Démarrage du Diagnostics pour entrer les Choisir les langues French informations et Organigramme de diagnostic du système du véhicule cliquez sur [Envoyer] Numéro de série du produit Cet organigramme s'applique uniquement aux CR611/CR6011/CR801/ pour accéder à la CR8001/CR811 /CR821/CR8021/CR910/CR9010/CR920/CR9020, qui page de mise à...
  • Page 9 LAUNCH Gama CReader Guía de Inicio Rápido Configuración de Serie de CReader Conector DB15 (Para conectar al vehículo con OBD2 DLC.) Pantalla de LCD (Indica resultados de las pruebas.) Cable de Diagnóstico (Para conectar a la toma del vehículo y al equipo.) Borrar*1 (Borrado de códigos.)
  • Page 10 LAUNCH 2. Registro Actualización 1. Preparación & Conexiones Condiciones previas: Nota: Para asegurarse de que se equipo está ejecutando el software disponible más reciente, es recomendable comprobar si hay 1. Acceda a http: mycar.x431.com / para descargar la herramienta de actualizaciones frecuentemente.
  • Page 11 LAUNCH Gama CReader Guía de Inicio Rápido 2. Registro & Actualización (Continuación) OBD II para alimentarla. Un cuadro del diálogo que le pide actualizar aparecerá en la pantalla System upgrade 4. El Código de Registro puede ser Aide (Nota: Si se actualiza sólo el software de diagnóstico Sure upgrade? localizado en su equipo.
  • Page 12 LAUNCH Gama CReader Guía de Inicio Rápido 5. Iniciar Diagnóstico Dispositivos] para introducir la información y haga clic en [Enviar] para entrar en la página de actualización. Diagrama de Flujo de Diagnóstico de Sistemas del Vehículo Seleccionar idioma Spanish Este diagrama de flujo sólo se aplica a CR611/CR6011/CR801/CR8001 Número de serie del producto...
  • Page 13 LAUNCH CReader Serie Schnellstartanleitung CReader Serie Hörer DB15 Anschluss (Zum Anschluss an das Fahrzeug mit OBD2 DLC.) LCD Bildschirm Diagnoseleitung (Zeigt die Testergebnisse an.) (Zum Verbinden DLC des Fahrzeugs und Löschtaste*1 des Werkzeugs.) (Zum Löschen des Fehlercodes.) DTC-Taste*1 (Zum Lesen des Diagnosefehlercodes.) I/M-Taste*1 (Schnellzugriff auf I/M-Bereitschaftsfunktion.)
  • Page 14 LAUNCH CReader Serie Schnellstartanleitung 2. Registrieren & Aktualisieren 1. Vorbereitung & Anschlüsse Hinweis: Um sicherzustellen, dass das Werkzeug die aktuellste verfügbare Voraussetzungen: Software ausführt, empfiehlt es sich, regelmäßig nach Updates zu suchen. 1. Besuchen Sie http: mycar.x431.com /, um das Update-Tool Für weitere Informationen finden Sie in Abschnitt 2 "Registrieren &...
  • Page 15 LAUNCH CReader Serie Schnellstartanleitung 2. Registrieren & Aktualisieren (Fortsetzung) auffordert, auf dem Bildschirm zu aktualisieren System upgrade (siehe Abb. 6), wählen Sie [OK]. 4. Den Registrierungscode finden Sie in Sure upgrade? Aide 11.Der Registrierungsprozess ist abgeschlossen; Ihrem Tool. Verbinden Sie ein Ende des Ihr Werkzeug ist nun betriebsbereit.
  • Page 16 LAUNCH LAUNCH CReader Serie Schnellstartanleitung 5. Diagnose Starten Wählen Sie die Sprache German Diagnose Flussdiagramm des Fahrzeugsystems Produkt Seriennummer Dieses Flussdiagramm gilt nur für CR611/CR6011/CR801/CR8001 /CR811 /CR821/CR8021/CR910/CR9010/CR920/CR9020, das die Diagnose der Gerät aktualisieren elektronischen Steuerungen von Einzelfahrzeug unterstützt.. 6. Wählen Sie die gewünschte Updates aus oder klicken Sie auf "Alle Wählen Sie "Diagnose"...
  • Page 17 LAUNCH Серия CReader Краткое руководство пользователя Серия Creader Разъём DB15 (Разъём DB15, предназначен для подключения к диагностическому разъему ОБД2 ( OBD II) автомобиля.) LCD дисплей (Отображает результаты испытаний) Диагностический кабель (Чтобы подключить прибор к Кнопка 'Удалить'*1 диагностическому разъему) (Чтобы очистить диагностические...
  • Page 18 LAUNCH Серия CReader Краткое руководство пользователя 1. Подготовка и подключение 2. Регистрация и обновление Примечание: Убедитесь, что у вас установлена последняя версия Предварительные условия: программного обеспечения. Рекомендуем Вам проверить наличие 1. Посетите интернет-сайт http: mycar.x431.com /, чтобы загрузить обновлений программного обеспечения. Для дополнительной...
  • Page 19 LAUNCH Серия CReader Краткое руководство пользователя 2. Регистрация и обновление (продолжение) 2. Регистрация и обновление (продолжение) диагностическое программное 4. Регистрационный код может быть System upgrade Help обеспечение обновлено и не загружается найден в устройстве. Подключите один DLC Location Information ни один пакет прошивки, это окно не...
  • Page 20 LAUNCH Серия CReader Краткое руководство пользователя 2. Регистрация и обновление (продолжение) 5. Начать диагностику Диагностический процесс системы а/м Select Language Russian Product Serial Number Это графическое представление используется только для CR611/CR801/CR811/CR821/CR910/CR920 для поддержки диагностики ЭБУ отдельной модели автомобиля. Device Upgrade Примечание*1: Для...
  • Page 21 LAUNCH CReader シリーズ 取扱説明書 シリーズ端末 Creader コ ネ ク タ DB15 OBD2 DLC 車 両 接 続 用 ス ク リ ー ン テ ス ト 結 果 表 示 用 診 断 ケ ー ブ ル 車 両 を デ バ イ ス に 接 続 す る...
  • Page 22 LAUNCH CReader 取扱説明書 シリーズ 登 録&ア ッ プ デ ー ト 1. 準 備&接 続 前提条件: 注意:デバイスが最新のソフトウェアを利用するため、頻繁に 更新をチェックすることをお勧めします。詳しくはセクショ に入りアップデートツールをダウンロー http: mycar.x431.com ン2「登録&アップデート」を参照してください。 ドし、コンピューターにインストールします。 1. 準備 システム要求:Windows XP、7、8または Windows 10 イグニッションをONにします。 デバイスのアップデートには、二つの方法があります。次の方 Ÿ 車両バッテリーの電圧範囲は9-14Vです。 法の一つを選択し実行してください。 Ÿ スロットルが閉位置です。 方法1:メモリカードを通じて(推薦) Ÿ アップデートツールを作動させ、画像1のような画面が表示さ 2. 車両接続...
  • Page 23 LAUNCH CReader シリーズ 取扱説明書 2. 登 録&アッ プ デ ー ト (連 載 ) 2. 登録&アップデート(連載) ックスは表示されません この時、アップ 登録コードはデバイスで見つかり System upgrade Help デートを提示する対話ボックスがポップ ます。USBケーブルの一方の端をデ DLC Location Information アップされ(画像6を参照)、「OK」をク Sure upgrade? バイスに接続し、もう一方の端を DTC Library リックしアップデートしてください。 コンピューターに接続します。 それからアップデートプロセスが完了し、 Abbreviation デバイスの電源を入れメインメ デバイスが使用可能になります。 Tool Information ニュー画面に入ったら、「ヘル...
  • Page 24 LAUNCH CReader 取扱説明書 シリーズ 2. 登 録&ア ッ プ デ ー ト ( 連 載 ) 5. 診断を開始 車両システム診断手順 Select Language Japanese この手順は電子制御システムをサポートする Product Serial Number CR611/CR801/CR811/CR821/CR910/CR920のみに適用されま す。 Device Upgrade 注意*1:CR801/CR811/CR821/CR920はた 「診断」を選択する くさんのリセット機能をサポートします。 アップデートする項目を選択するかまたは「すべて選択」をクリッ この場合、リセットメニューはモデルの クし、「ダウンロード」をクリックしてダウンロードを開始します。 「スキャン」を選択する 下側にあります。 (注意:CR910には、診断ソフトウェアを一つのみ選択しダウンロード (注意事項*1を参照してくださ...
  • Page 25 LAUNCH Série CReader Guia de Início Rápido Aparelho Série Creader Conector DB15 (Para conectar ao veículo com OBD2 DLC.) Ecrã LCD (Indica os resultados do teste.) Cabo de diagnóstico (Para conectar o DLC do veículo á ferramenta.) Botão Apagar *1 (Para limpar os códigos de problemas...
  • Page 26 LAUNCH Série CReader Guia de Início Rápido 1. Preparação e Conexão 2. Inscrição e Atualização Condições prévias: Nota: Para se certificar de que o software mais recente disponível é utilizado, é recomentado a buscar atualizações com freqüência. Consulte 1. Vá para http: mycar.x431.com...
  • Page 27 LAUNCH Série CReader Guia de Início Rápido 2. Inscrrição e Atualização(Cont.) 2. Inscrrição e Atualização(Cont.) O Código de Registro pode ser esta caixa não aparecerá) lhe solicitando a System upgrade Help encontrado em sua ferramenta. atualizar aparecerá na interface (veja Fig. 6ª)
  • Page 28 LAUNCH Série CReader Guia de Início Rápido 2.Inscrrição e Atualização(Cont.) 5. Início do Diagnóstico Fluxograma de Diagnóstico do Sistema de Veículos Select Language Portuguese Product Serial Number Este fluxograma aplica-se apenas aos CR611 / CR801 / CR811 / CR821 / CR910 / CR920, que suportam o diagnóstico de sistemas de controlo...
