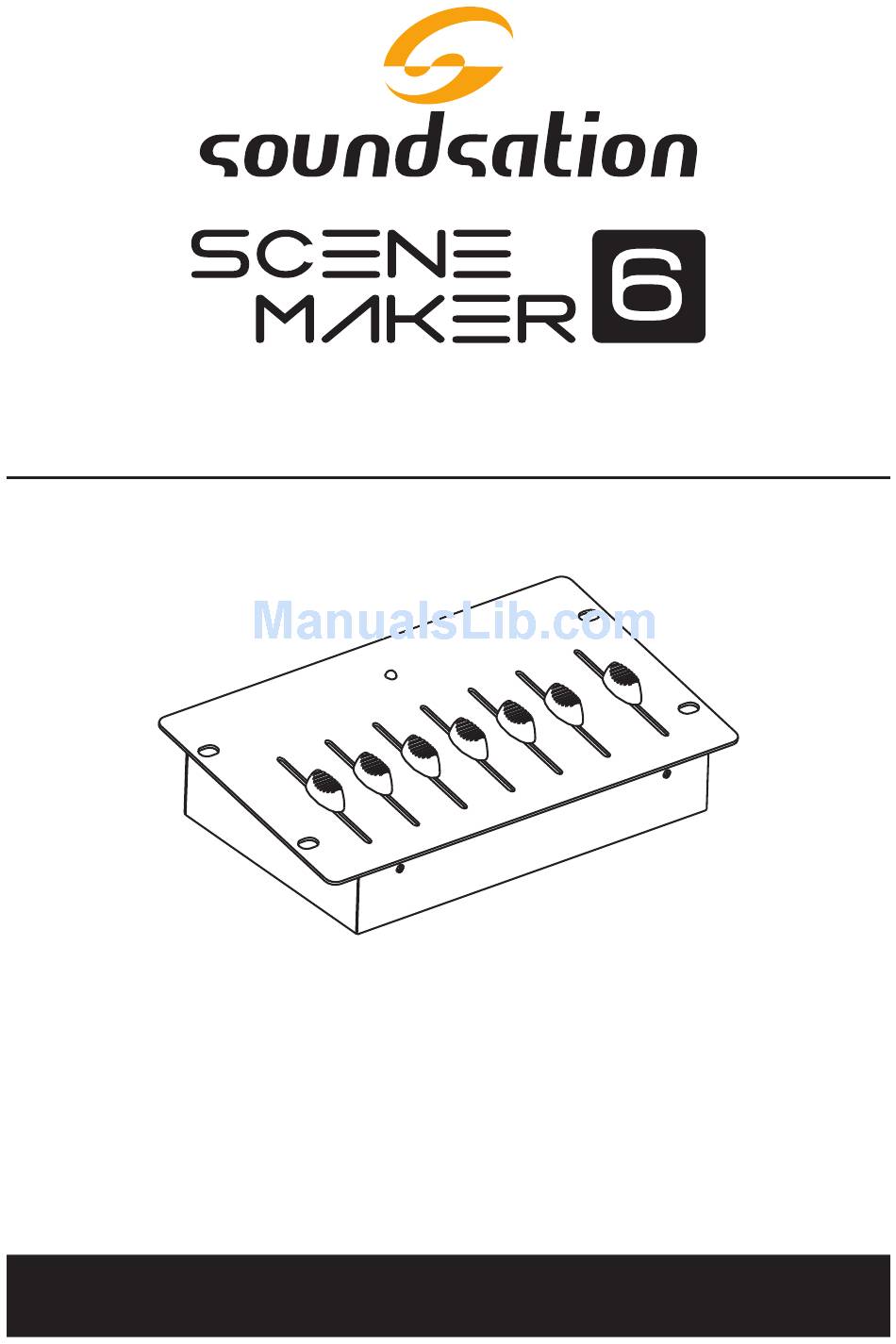

Page 1: User Manual

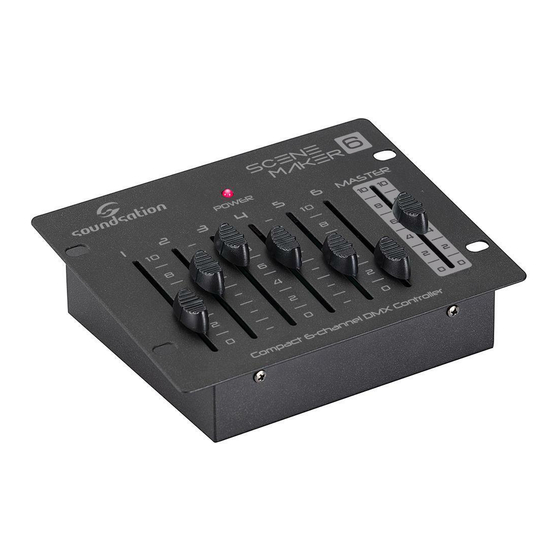

Compact 6-Channel DMX Controller USER MANUAL MANUALE utente Please read this manual carefully and proper take care of this manual. Leggete questo manuale e conservatelo per future consultazioni! - Page 2 Dear customer, First of all thanks for purchasing a SOUNDSATION® product. Our mission is to satisfy all possible needs of musical instrument, professional audio and lighting users offering a wide range of products using the latest technologies. We hope you will be satisfied with this item and, if you want to collaborate, we are looking for a feedback from you about the operation of the product and possible im- provements to introduce in the next future.
-
Page 3: Table Of Contents
ENGLISH TABLE OF CONTENTS 1. 1. INTRODUCTION ....................5 1.1. UNPACKING ................................5 1.2. ACCESSORIES ................................6 2. FRONT & REAR PANEL....................6 2.1. Common Terms...............................7 3. APPENDIX ........................7 3.1. DMX Introduction ..............................7 3.2. Building a Serial DMX Chain ..........................7 3.3. DMX Terminator ..............................8 3.4. - Page 4 ENGLISH SCENEMAKER 6 User manual IMPORTANT SAFETY SYMBOLS The symbol is used to indicate that some hazardous live terminals are involved within this apparatus, even under the normal operating con- ditions, which may be sufficient to constitute the risk of electric shock or death.
-
Page 5: Introduction
ENGLISH SCENEMAKER 6 User manual install according to the manufacturer’s instructions. Object and Liquid Entry Objects do not fall into and liquids are not spilled into the inside of the apparatus for safety. Power Supply In case of external power supply, the apparatus should be connected to the power sup- ply only of the type as marked on the apparatus or described in the manual. -
Page 6: Accessories
1.2. ACCESSORIES SOUNDSATION can supply a wide range of quality accessories that you can use with your DMX controller, like Cables, Splitters, Stands, and a wide range fixtures. All products in our catalogue has been long tested with this device so we recommend to use Genuine SOUNDSATION Accessories and Parts. -
Page 7: Common Terms
ENGLISH SCENEMAKER 6 User manual DC Input: DC 9 -12V, 1000mA. DMX Out: This connector sends your DMX values to DMX scanners, fixtures or DMX packs. 2.1. Common Terms The following are common terms used in intelligent light programming. DMX-512 is an industry standard digital communication protocol used in entertain- ment lighting equipment. -
Page 8: Dmx Terminator
ENGLISH SCENEMAKER 6 User manual easiest and most direct cabling. DMX Terminator DMX 512 CHAIN Connect fixtures using shielded 2-conductor twisted pair cable with 3-pin XLR male to female connectors. The shield connection is pin 1, while pin 2 is Data Negative (S-), and pin 3 is Data positive (S+). -
Page 9: 3-Pin Vs 5-Pin Dmx Cables
ENGLISH SCENEMAKER 6 User manual 3.4. 3-Pin vs 5-Pin DMX cables DMX connection protocols used by controllers and fixtures manufacturers are not standardized around the world. However, two are the most common standards: 5-Pin XLR and 3-Pin XLR system. If you wish to connect SCENEMAKER 6 to a 5-Pin XLR input fixture, you need to use an adapter-cable or make it by yourself. -
Page 10: Warranty And Service
SOUNDSATION shall satisfy the warranty obligations by remedying any material or manufacturing faults free of charge at SOUNDSATION’s discretion either by repair or by exchanging individual parts or the entire appliance. Any defective parts removed from a product during the course of a warranty claim shall become the property of SOUNDSATION. - Page 11 ITALIANO Manuale d’uso SCENEMAKER 6 SOMMARIO 1. INTRODUZIONE .......................13 1.1. Contenuto Dell’Imballo ............................13 1.2. Accessori .................................14 2. PANNELLO FRONTALE E POSTERIORE ..............14 2.1. Termini Comuni ..............................15 3. APPENDICE .......................15 3.1. Introduzione DMX ...............................15 3.2. Costruire una catena DMX ..........................15 3.3. Terminatore DMX ..............................16 3.4.
- Page 12 ITALIANO Manuale d’uso SCENEMAKER 6 IMPORTANTI SIMBOLI DI SICUREZZA Il simbolo è usato per indicare che in questa apparecchiatura sono presenti alcuni terminali sotto tensione pericolosi, anche in condizioni di normale funzionamento, che possono costituire rischio di scosse elettriche o di morte. Il simbolo viene utilizzato nella documentazione di servizio per indi- care che uno specifico componente può...
-
Page 13: Introduzione
ITALIANO Manuale d’uso SCENEMAKER 6 Ventilazione Non ostruite le prese d’aria per la ventilazione: ciò potrebbe provocare incendi. Installate sempre l’unità secondo le istruzioni del produttore. Introduzione di oggetti e liquidi Non introdurre oggetti o versare liquidi all’interno dell’apparato per ragioni di sicurezza. Alimentazione L’apparecchio deve essere collegato alla sorgente di alimentazione elettrica del tipo indicato sull’apparecchio o descritto nel manuale. -
Page 14: Accessori
ITALIANO Manuale d’uso SCENEMAKER 6 1.2. Accessori SOUNDSATION può fornire un’ampia gamma di accessori di qualità che è possibile utilizzare con questo controller DMX, come cavi, divisori, supporti e un’ampia gamma di accessori. Tutti i prodotti del nostro catalogo sono stati testati a lungo con questo dispositivo, quindi si consiglia di utilizzare accessori e parti originali SOUNDSATION. -
Page 15: Termini Comuni
ITALIANO Manuale d’uso SCENEMAKER 6 DC Input: DC 9 -12V, 1000mA. DMX Out: Invia i dati DMX a fari, scanner o altri dispositivi DMX. 2.1. Termini Comuni Quelli che seguono sono i termini comuni utilizzati nella programmazione lighting intelligente. DMX-512 è un protocollo di comunicazione digitale standard utilizzato nell’illuminazione di intrattenimento. -
Page 16: Terminatore Dmx
ITALIANO Manuale d’uso SCENEMAKER 6 importante e non ha alcun effetto sul modo in cui una centralina comunica con ciascun apparecchio. Utilizzare comunque un ordine che preveda il cablaggio più semplice e diretto. DMX Termonator DMX 512 Collegare gli apparecchi utilizzando un cavo a due conduttori schermati con connettori maschio a femmina XLR a 3 poli. -
Page 17: Cavi Dmx A 3 Piedini E 5 Piedini
ITALIANO Manuale d’uso SCENEMAKER 6 DMX Terminator 120ohm, 1/4W resistor Il cavo di segnalazione complementare può trasmettere i segnali a massimo 20 apparecchi. L’amplificatore di segnale è un must per collegare più apparecchi. 3.4. Cavi DMX a 3 piedini e 5 piedini I protocolli di connessione DMX utilizzati dai produttori di controller e apparecchi non sono standardizzati in tutto il mondo. -
Page 18: Garanzia E Assistenza
In alternativa è possibile inviare il prodotto a SERVIZIO ASSISTENZA SOUNDSATION - Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italia. Per poter inviare un prodotto al centro di assistenza è necessario un numero di RMA. Le spese di trasporto devono essere coperte dal proprietario del prodotto. - Page 19 Questo prodotto viene importato nella UE da FRENEXPORT SPA – Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italy www.soundsa tionmusic.com Soundsation® is a registered trademark of FRENEXPORT SPA - Italy Soundsation® è un marchio di fabbrica registrato della FRENEXPORT SPA - Italy...
- Page 20 www.soundsa tionmusic.com Ver 1.0 - July 2017...
