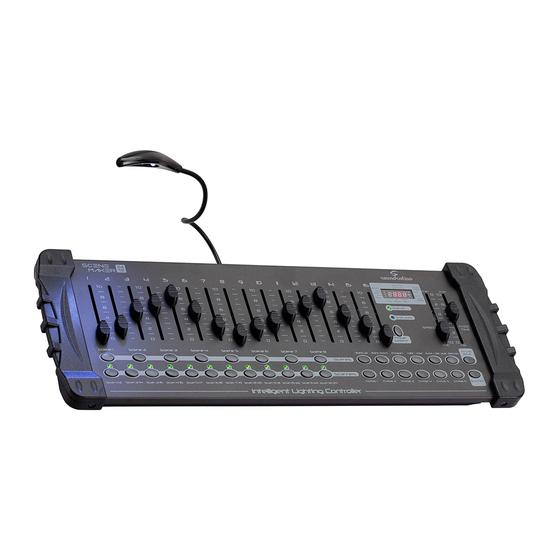

soundsation SCENEMAKER 2416 User Manual

Intelligent lighting controller
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Intelligent Lighting Controller
USER MANUAL
MANUALE utente
Please read this manual carefully and proper take care of this manual.
Leggete questo manuale e conservatelo per future consultazioni!

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SCENEMAKER 2416 and is the answer not in the manual?

Questions and answers

Related Manuals for soundsation SCENEMAKER 2416

Summary of Contents for soundsation SCENEMAKER 2416

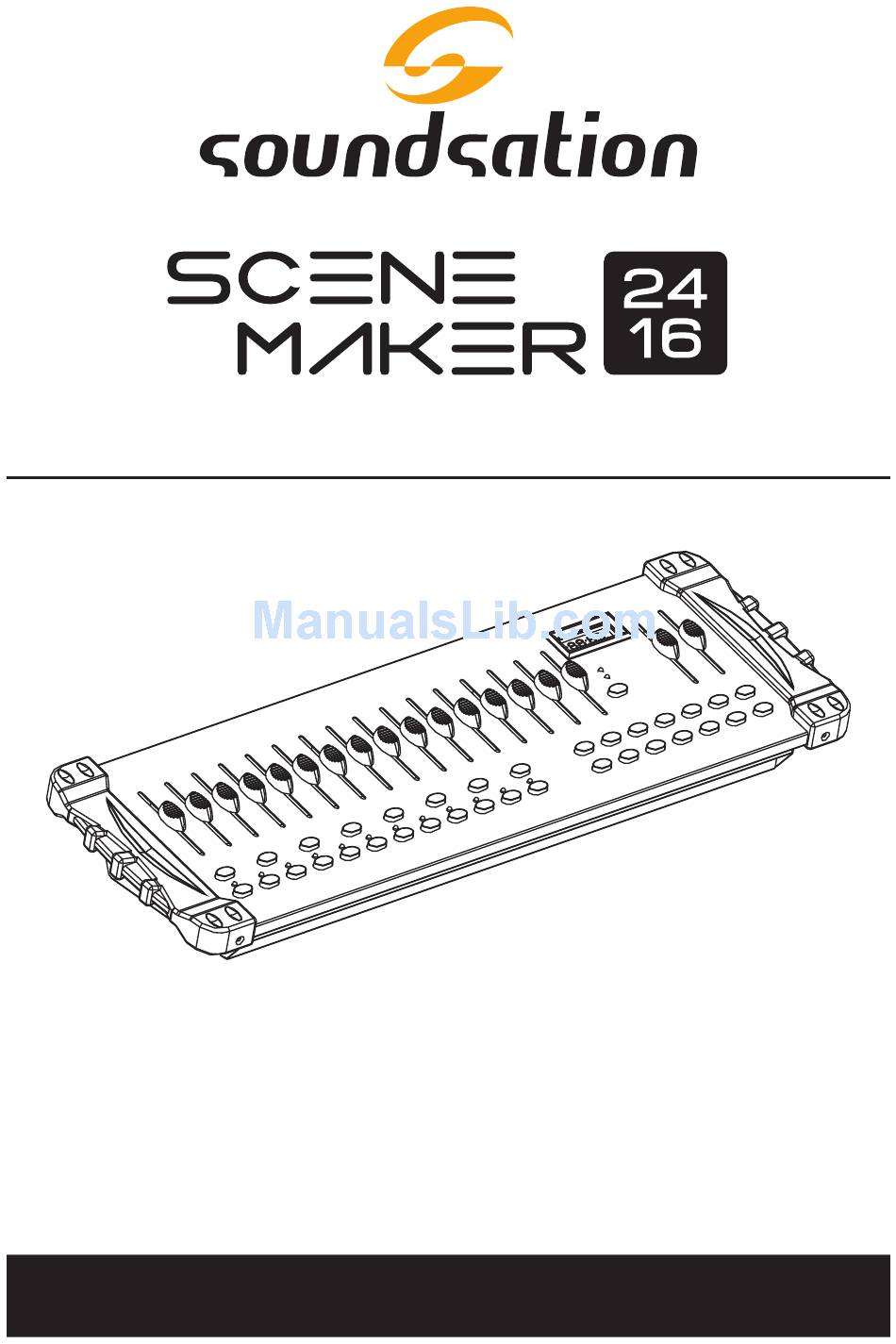

  • Page 1 Intelligent Lighting Controller USER MANUAL MANUALE utente Please read this manual carefully and proper take care of this manual. Leggete questo manuale e conservatelo per future consultazioni!
  • Page 2 Dear customer, First of all thanks for purchasing a SOUNDSATION® product. Our mission is to satisfy all possible needs of musical instrument, professional audio and lighting users offering a wide range of products using the latest technologies. We hope you will be satisfied with this item and, if you want to collaborate, we are looking for a feedback from you about the operation of the product and possible im- provements to introduce in the next future.

  • Page 3: Table Of Contents

    ENGLISH TABLE OF CONTENTS 1. 1. INTRODUCTION ....................6 1.1. Unpacking .................................6 1.2. Accessories ................................7 2. OVERVIEW ........................7 3. MAIN FEATURES ......................7 4. OVERVIEW ........................8 4.1. Front Panel ................................8 4.2. Rear Panel ................................10 4.3. Common Terms..............................10 5. OPERATION GUIDE ....................11 5.1. Setting up the system ............................11 5.2.
  • Page 4 ENGLISH 9.3. Delete a Scene ..............................19 9.4. Delete all Scenes ..............................19 10. PLAYBACK ........................20 10.1. Running in Sound Mode ...........................20 10.2. Running in Auto Mode ............................20 10.3. Blackout ...................................20 11. MIDI OPERATION ....................21 12. APPENDIX ........................21 12.1. DMX Introduction ..............................21 12.2.
  • Page 5 ENGLISH SCENEMAKER 2416 User manual IMPORTANT SAFETY SYMBOLS The symbol is used to indicate that some hazardous live terminals are involved within this apparatus, even under the normal operating con- ditions, which may be sufficient to constitute the risk of electric shock or death.

  • Page 6: Introduction

    1.1. Unpacking Your SCENEMAKER 2416 controller was carefully packed to ensure safe transport. De- spite this, we recommend you to carefully examine the package and its contents for any signs of physical damage, which can occur during transport. It is composed by follow-...

  • Page 7: Accessories

    1.2. Accessories SOUNDSATION can supply a wide range of quality accessories that you can use with your DMX controller, like Cables, Splitters, Stands, and a wide range fixtures. All products in our catalogue has been long tested with this device so we recommend to use Genuine SOUNDSATION Accessories and Parts.

  • Page 8: Overview

    ENGLISH SCENEMAKER 2416 User manual 4. OVERVIEW 4.1. Front Panel 13 14 15 11 12 Scanner Buttons (1-12 or 13-24): 12 x 2 pages scanners of 16 DMX channels & fader control. Press a scanner button to turn on manual fader control. Press the scanner button again to turn off fader control.
  • Page 9 ENGLISH SCENEMAKER 2416 User manual 321-336 Off/On Off/On 337-352 Off/On Off/On 353-368 Off/On Off/On 369-384 Off/On Off/On Scanner Indicator LEDs: The LED next to the button lights up or goes out to indi- cate your selection. Scene Select Buttons: Press the scene buttons to load or store your scenes. There are a maximum of 240 programmable scenes.

  • Page 10: Rear Panel

    ENGLISH SCENEMAKER 2416 User manual 4.2. Rear Panel DC Input 9V-1000mA MIDI LAMP POWER MADE IN CHINA Output Input 19. MIDI IN: For triggering of Banks/Chases using a MIDI device 20. DMX Out/In: These connectors send and receive your DMX values, DMX scanners or DMX packs.

  • Page 11: Operation Guide

    21 section in the Appendix of this manual. 5.2. Fixture Addressing SCENEMAKER 2416 is programmed to control 16 channels of DMX per fixture, therefore the fixtures you wish to control with the corresponding “SCANNER” buttons on the unit, must be spaced 16 channels apart. Please refer to your individual fixture’s manual for DMX addressing instructions.

  • Page 12: Resetting The System

    ENGLISH SCENEMAKER 2416 User manual whose faders you would like to reassign. Move one fader of 16 channel to select the pan channel. Press the button to select Pan/Tilt. TAP/SYNC DISPLA Y Move one fader of 16 channel to select the tilt channel.

  • Page 13: Operation

    ENGLISH SCENEMAKER 2416 User manual Turn OFF the controller Hold the buttons simultaneously. BLACKOUT TAP SYNC/DISPLA Y Turn on the controller. Press the button to toggle between the two modes. Either ALL CH TAP/DISPLA Y (A) or Pan & Tilt only (P).

  • Page 14: Programming

    MANUAL 7. PROGRAMMING A program (bank) is a sequence of different scenes (or steps) that will be called up one after another. In the SCENEMAKER 2416 30 programs can be created of 8 scenes in each. 7.1. Entering Program Mode Press button around 2 seconds until its LED blinks.

  • Page 15: Running A Program

    ENGLISH SCENEMAKER 2416 User manual 7.3. Running a Program buttons to change Program banks if necessary. BANK UP/DOWN Press the button repeatedly until the LED turns on. AUTO/DEL AUTO Adjust speed via the fader and the loop rate via the...

  • Page 16: Chase Programming

    ENGLISH SCENEMAKER 2416 User manual buttons to select the destination bank. BANK UP/DOWN PROGRAM Press the button to execute the copy. All LEDs on the con- MUSIC/Bank Copy troller will blink. NOTE: All 8 scenes in a Program bank will be copied.

  • Page 17: Edit A Chase

    ENGLISH SCENEMAKER 2416 User manual Select the desired button. CHASE Press the button to switch the LED display to steps. TAP/DISPLA Y Review each scene/step individually by using the buttons. BANK UP/DOWN 8.4. Edit a Chase Copy a Bank into A Chase Press and hold the button to enter programming mode.

  • Page 18: Delete All Chase Programs

    8.5. Delete all CHASE Programs CAUTION! This procedure will result in irrevocable loss of chase step memo- ry. The individual scenes and program banks will be preserved. 1) Turn the SCENEMAKER 2416 off. 2) Press and hold the button and the...

  • Page 19: Copy A Scene

    ENGLISH SCENEMAKER 2416 User manual Press button to prepare the insert. MIDI/Add Use the button to locate the BANK UP/DOWN SCENE Press the button that corresponds to the scene to be inserted. SCENE Press button to insert the scene. All LEDs will blink.

  • Page 20: Playback

    ENGLISH SCENEMAKER 2416 User manual 10. PLA YBACK 10.1. Running in Sound Mode Press the button until the LED turns on. MUSIC/BANK COPY MUSIC NOTE: In the Sound mode, programs will be triggered by the sound using its built-in microphone.

  • Page 21: Midi Operation

    ENGLISH SCENEMAKER 2416 User manual 11. MIDI OPERATION The controller will only respond to MIDI commands on the MIDI channel which it is set to full stop. All MIDI control is performed using Note on commands. All other MIDI instructions are ignored. To stop a chase, send the blackout on note.

  • Page 22: Building A Serial Dmx Chain

    ENGLISH SCENEMAKER 2416 User manual operation. In other words, the fixtures will be slaved together and all respond exactly the same. 12.2. Building a Serial DMX Chain DMX fixtures are designed to receive data through a serial Daisy Chain. A Daisy Chain connection is where the DATA OUT of one fixture connects to the DATA IN of the next fixture.

  • Page 23: 3-Pin Vs 5-Pin Dmx Cables

    However, two are the most common standards: 5-Pin XLR and 3-Pin XLR system. If you wish to connect SCENEMAKER 2416 to a 5-Pin XLR input fixture, you need to use an adapter-cable or make it by yourself.

  • Page 24: Warranty And Service

    SOUNDSATION shall satisfy the warranty obligations by remedying any material or manufacturing faults free of charge at SOUNDSATION’s discretion either by repair or by exchanging individual parts or the entire appliance. Any defective parts removed from a product during the course of a warranty claim shall become the property of SOUNDSATION.
  • Page 25 ITALIANO Manuale d’uso SCENEMAKER 2416 SOMMARIO 1. INTRODUZIONE .......................28 1.1. Disimballaggio ..............................28 1.2. Accessori .................................29 2. PANORAMICA ......................29 3. CARATTERISTICHE PRINCIPALI ................29 4. CARATTERISTICHE GENERALI ................30 4.1. Pannello Frontale ..............................30 4.2. Pannello Posteriore .............................32 4.3. Terminologia ................................32 5. GUIDA OPERATIVA ....................33 5.1.
  • Page 26 ITALIANO Manuale d’uso SCENEMAKER 2416 9.3. Eliminare una Scena ............................41 9.4. Eliminare tutte le Scene .............................41 10. PLAYBACK ........................42 10.1. Esecuzione in Modalità Sound ........................42 10.2. Esecuzione in Modalità Automatica ......................42 10.3. Blackout ...................................42 11. OPERAZIONI MIDI ....................42 12. APPENDICE .......................43 12.1.
  • Page 27 ITALIANO Manuale d’uso SCENEMAKER 2416 IMPORTANTI SIMBOLI DI SICUREZZA Il simbolo è usato per indicare che in questa apparecchiatura sono presenti alcuni terminali sotto tensione pericolosi, anche in condizioni di normale funzionamento, che possono costituire rischio di scosse elettriche o di morte.

  • Page 28: Introduzione

    Utilizzate solo accessori / componenti suggeriti dal produttore. INTRODUZIONE Grazie per aver acquistato la nostra centralina luci SCENEMAKER 2416. Godetevi la vostra nuova attrezzatura e assicuratevi di leggere attentamente questo manuale prima dell’operazione! Questo manuale utente è...

  • Page 29: Accessori

    2. PANORAMICA SCENEMAKER 2416 è un controller luci universale. Consente di gestire fino a 24 appa- recchi da 16 canali ciascuno (192 canali in totale), e fino a 240 scene programmabili. 6 chase possono contenere fino a 240 passaggi composti dalle scene salvate (steps) e in qualsiasi ordine.

  • Page 30: Caratteristiche Generali

    ITALIANO Manuale d’uso SCENEMAKER 2416 4. CARATTERISTICHE GENERALI 4.1. Pannello Frontale 13 14 15 11 12 Tasti Scanner (1-12 e 13-24): 12 scanner x 2 pagine, ciascuno con 16 canali DMX controllati da fader (4). Premere uno di questi tasti per attivare il controllo manuale da parte dei fader;...
  • Page 31 ITALIANO Manuale d’uso SCENEMAKER 2416 321-336 Off/On Off/On 337-352 Off/On Off/On 353-368 Off/On Off/On 369-384 Off/On Off/On Indicatore LED dello Scanner: Il LED accanto al pulsante si accende o si spegne per indicare la selezione. Tasto selezione Scene: Premere i pulsanti di scena per caricare o memorizzare le scene.

  • Page 32: Pannello Posteriore

    ITALIANO Manuale d’uso SCENEMAKER 2416 4.2. Pannello Posteriore DC Input 9V-1000mA MIDI LAMP POWER MADE IN CHINA Output Input 19. MIDI IN: Per la selezione di Banchi/Chase mediante dispositivo MIDI. 20. DMX Out/In: Questi connettori inviano e ricevono i segnali DMX da/verso fari, dimmer ed altri dispositivi DMX512.

  • Page 33: Guida Operativa

    5.2. Assegnazione DMX dei Fari SCENEMAKER 2416 è programmato per controllare 16 canali di DMX per faro, quindi i dispositivi che si desidera controllare con i corrispondenti pulsanti “SCANNER” dell’uni- tà, devono essere distanziati di 16 canali l’uno dall’altro. Fare riferimento al manuale del proprio apparecchio per le istruzioni di indirizzamento DMX.

  • Page 34: Ripristino Del Sistema

    ITALIANO Manuale d’uso SCENEMAKER 2416 recchio a cui si vuole riassegnare il fader. Spostare uno dei 16 fader dei canali per attribuire il canale di pan. Premere il tasto per passare al Tilt. TAP/SYNC DISPLA Y Spostare un fader di 16 canali per selezionare il canale Tilt.

  • Page 35: Utilizzo

    ITALIANO Manuale d’uso SCENEMAKER 2416 Spegnere il controller Tenere premuti i tasti simultaneamente. BLACKOUT TAP SYNC/DISPLA Y Accendere il controller. Premere il tasto per passare tra due modalità: ALL CH (A) o Pan & TAP/DISPLA Y Tilt (P). Premere i tasti per salvare le impostazioni.

  • Page 36: Programmazione

    NOTA: Assicurarsi di essere ancora in modalità manuale. 7. PROGRAMMAZIONE Un programma (o banco) è una sequenza di diverse scene (o passaggi) che verranno richiamate una dopo l’altra. Nello SCENEMAKER 2416, 30 programmi possono essere creati da 8 scene in ciascuna 7.1. Entrare in Modalità di Programmazione Premere il tasto circa 2 secondi fino a che il suo LED lampeggia.

  • Page 37: Esecuzione Di Un Programma

    ITALIANO Manuale d’uso SCENEMAKER 2416 7.3. Esecuzione di un Programma Usare i tasti per cambiare il banco di programmi se necessario BANK UP/DOWN Premere ripetutamente il tasto fino a che il LED si accende. AUTO/DEL AUTO Regolare la velocità di esecuzione del...

  • Page 38: Programmazione Delle Chase

    ITALIANO Manuale d’uso SCENEMAKER 2416 Usare i tasti per selezionare la destinazione della banca BANK UP/DOWN PROGRAM Premere il tasto per eseguire la copia. Tutti i led del control- MUSIC/Bank Copy ler lampeggeranno. NOTA: Saranno copiate tutte le 8 scene in una banca programma.

  • Page 39: Modificare Una Sequenza

    ITALIANO Manuale d’uso SCENEMAKER 2416 Selezionare il tasto desiderato. CHASE Premere il tasto fino a che il display mostra i passaggi. TAP/DISPLA Y Rivedere singolarmente ciascuna scena / passo utilizzando il tasto BANK UP/DOWN 8.4. Modificare una Sequenza Copiare un banco in una sequenza Tenere premuto il tasto per entrare in modalità...

  • Page 40: Eliminare Tutte Le Scene In Una Chase

    ITALIANO Manuale d’uso SCENEMAKER 2416 Eliminare una scena in una sequenza Tenere premuto il tasto per entrare in modalità di programmazione. PROGRAM Premere il tasto desiderato che contiene le scene da cancellare. CHASE Premere il tasto fino a che il display non visualizza i vari steps.

  • Page 41: Copiare Una Scena

    ITALIANO Manuale d’uso SCENEMAKER 2416 Usare il tasto per individuare la BANK UP/DOWN SCENA Premere il tasto che corrisponde alla scena da inserire. SCENE Premere il tasto per inserire la scena. Tuttii LED lampeggeranno. MIDI/Add 9.2. Copiare una Scena Tenere premuto il tasto per entrare in modalità...

  • Page 42: Playback

    Blackout 11. OPERAZIONI MIDI SCENEMAKER 2416 risponde ai comandi MIDI sul canale MIDI impostato nella centralina. Tutti i controlli MIDI vengono eseguiti utilizzando i comandi di Nota; tutte le altre istruzioni vengono ignorate. E’ possibile richiamare scene, avviare/interrompere una chase, attivare...

  • Page 43: Appendice

    ITALIANO Manuale d’uso SCENEMAKER 2416 Tenere premuto il tasto per circa 3 secondi. MIDI/Add Selezionare il canale di controllo MIDI (1-16) attraverso il tasto BANK UP/DOWN NOTA: Questo è il canale in cui il controller riceverà i comandi MIDI note.

  • Page 44: Terminatore Dmx

    ITALIANO Manuale d’uso SCENEMAKER 2416 cascata. Una connessione in cascata si ha quando il DATA OUT di un apparecchio è collegata al DATA IN del successivo. L’ordine in cui gli apparecchi sono collegati non è importante e non ha alcun effetto sul modo in cui una centralina comunica con ciascun apparecchio.

  • Page 45: Cavi Dmx A 3 Piedini E 5 Piedini

    ITALIANO Manuale d’uso SCENEMAKER 2416 DMX Terminator 120ohm, 1/4W resistor Il cavo di segnalazione complementare può trasmettere i segnali a massimo 20 apparecchi. L’amplificatore di segnale è un must per collegare più apparecchi. 12.4. Cavi DMX a 3 piedini e 5 piedini I protocolli di connessione DMX utilizzati dai produttori di controller e apparecchi non sono standardizzati in tutto il mondo.

  • Page 46: Garanzia E Assistenza

    In alternativa è possibile inviare il prodotto a SERVIZIO ASSISTENZA SOUNDSATION - Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italia. Per poter inviare un prodotto al centro di assistenza è necessario un numero di RMA. Le spese di trasporto devono essere coperte dal proprietario del prodotto.
  • Page 47 Questo prodotto viene importato nella UE da FRENEXPORT SPA – Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italy www.soundsa tionmusic.com Soundsation® is a registered trademark of FRENEXPORT SPA - Italy Soundsation® è un marchio di fabbrica registrato della FRENEXPORT SPA - Italy...
  • Page 48 www.soundsa tionmusic.com Ver 1.0 - July 2017...
