SYS8F360VGGA
Quick Installation Guide
SYS8F360VGGA 简易说明书

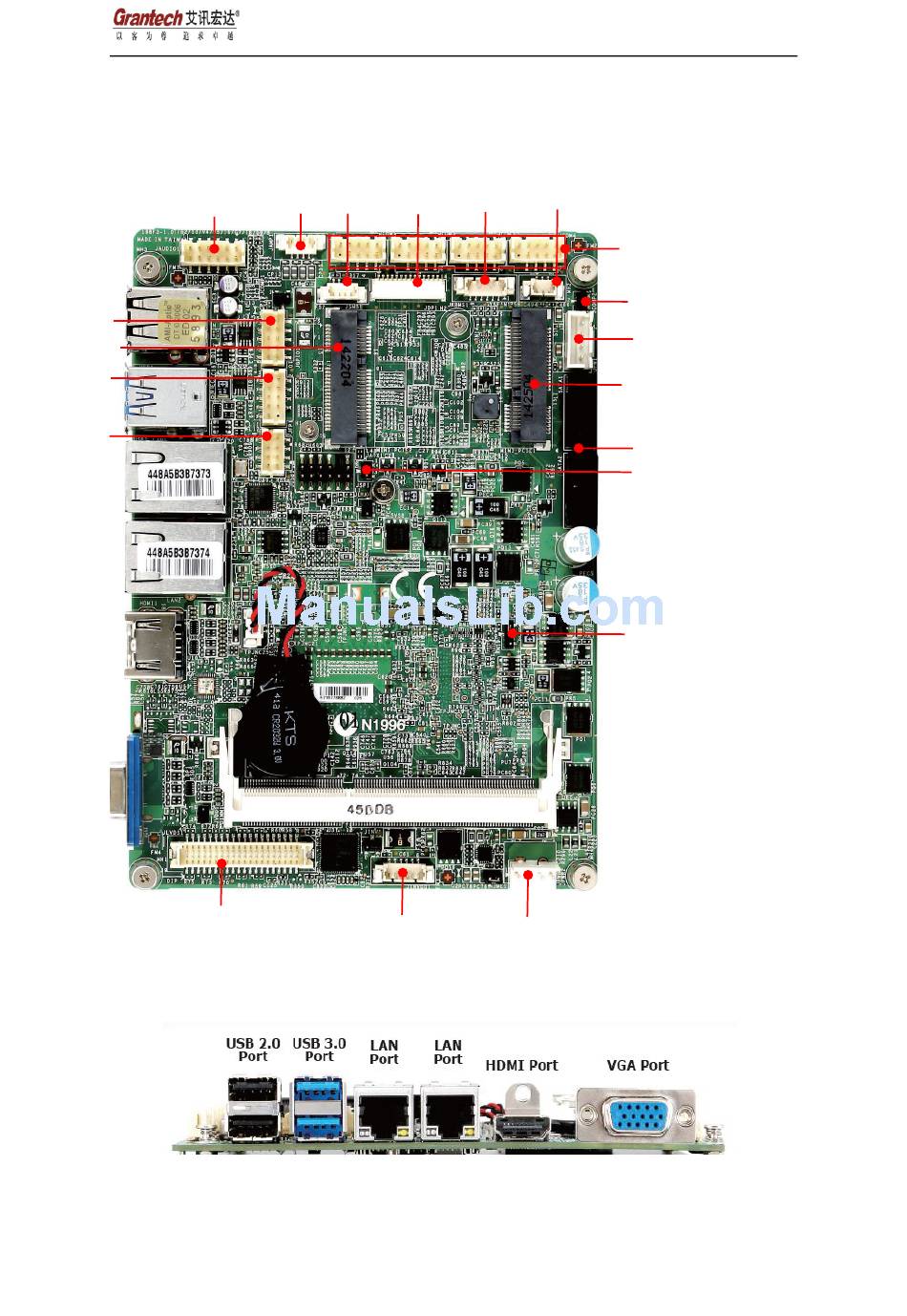

1、System Board Layout
JKBMS1 SYSFAN1
JAMP1
JSMB1
JAUDIO1
JDP1
COM1-4
JCOMP2
JGPIO1
JPW1
MINI-PCI2
JFP1
MINI-PCIE1
JUSB1
SATA
JATX1
JCOMS1
JLVDS1
JINVDD1
JPWR1
Rear Panel I/O

Advertisement

loading
Need help?

Need help?

Do you have a question about the SYS8F360VGGA and is the answer not in the manual?

Questions and answers

Summary of Contents for Grantech SYS8F360VGGA

  • Page 1 SYS8F360VGGA Quick Installation Guide SYS8F360VGGA 简易说明书 1、System Board Layout JKBMS1 SYSFAN1 JAMP1 JSMB1 JAUDIO1 JDP1 COM1-4 JCOMP2 JGPIO1 JPW1 MINI-PCI2 JFP1 MINI-PCIE1 JUSB1 SATA JATX1 JCOMS1 JLVDS1 JINVDD1 JPWR1 Rear Panel I/O...
  • Page 2 SYS8F360VGGA Quick Installation Guide 2、Jumper List Jumper Function JATX1 AT/ATX mode Select JCOMP2 COM Port Voltage Jumper JAUDIO1 Front Audio Connector JCMOS1 Clear CMOS Selection JAMP1 Amplifier Connector JSMB1 SMBus Connector JDP1 LPC Debug Port Connector COM1-4 COM Port Connector...
  • Page 3 SYS8F360VGGA Quick Installation Guide 5、Jumper Setting : A、JCMOS1: Clear CMOS Select Jumper status 1-2 Close Normal Operation 2-3 Close Clear CMOS data B、JAT1: AT/ATX Power Select Jumper status 1-2 short ATXMode 2-3 Short AT Mode C、JCOMP2: Serial Port Power Jumper...
  • Page 4: Packing List

    SYS8F360VGGA Quick Installation Guide D、Serial Port RS-232/422/ 485 Packing list: SYS8F360VGGA *1pcs Utility CD for Drivers *1pcs Installation Guide *1pcs USB cable *1 pcs SATA Power cable *1pcs; COM Extension cables *4pcs...
