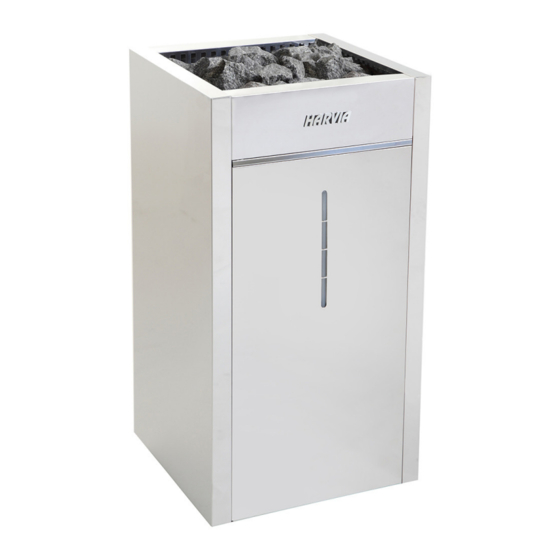

Harvia HL7U1SA Owner's/Operator's Manual
  1. Manuals
  2. Brands
  3. Harvia Manuals
  4. Heater
  5. HL7U1SA
  6. Owner's/operator's manual

Harvia HL7U1SA Owner's/Operator's Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Owner's/Operator's Manual
Manuel de l'utilisateur/opérateur
Sauna heater installation, wiring,
operating instructions, troubleshooting,
maintenance and guarantee.
IMPORTANT! This manual must
be left with owner, manager, or
operator of Sauna after it is used by
electrician!
MODEL
HL(S)7U1S(A)
HL(S)9U1S(A)
HL(S)11U1S(A)
HL(S)7U3S(A)
HL(S)9U3S(A)
HL(S)11U3S(A)
Dealer contact info:
Sauna Spécialiste Inc.
1085 Autoroute 440 Ouest, Laval, Quebec H7L 3W3, Canada
Phone (450) 689-2422 / Toll free 1 855-689-2422
Email info@saunaspecialist.ca
20102016/Y05-0094
Instructions d'installation, de câblage
et d'utilisation, dépannage, entretien
et garantie du poêle de sauna.
IMPORTANT ! Ce manuel doit être
remis au propriétaire, au gérant ou à
l'opérateur du sauna après avoir été
utilisé par l'électricien !
6,8 kW
9,0 kW
10,5 kW
6,8 kW
9,0 kW
10,5 kW
www.saunaspecialist.ca
Dealer logo:

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HL7U1SA and is the answer not in the manual?

Questions and answers

Related Manuals for Harvia HL7U1SA

Summary of Contents for Harvia HL7U1SA

  • Page 1 Dealer logo: Owner’s/Operator’s Manual Manuel de l’utilisateur/opérateur Sauna heater installation, wiring, Instructions d’installation, de câblage operating instructions, troubleshooting, et d’utilisation, dépannage, entretien maintenance and guarantee. et garantie du poêle de sauna. IMPORTANT! This manual must IMPORTANT ! Ce manuel doit être be left with owner, manager, or remis au propriétaire, au gérant ou à...

  • Page 2: Table Of Contents

    TABLE DES MATIÉRS CONTENTS Avertissements ..............15 WARNINGS .................3 1. MODE D’EMPLOI ............. 16 1. INSTRUCTIONS FOR USE ...........4 1.1. Mise en place des pierres du poêle ......16 1.1. Piling of the Sauna Stones ..........4 1.1.1. Maintenance ............16 1.1.1. Maintenance ............4 1.2.

  • Page 3: Warnings

    PLEASE READ THE INSTRUCTIONS FOR USE CAREFULLY BEFORE USING THE HEATER. WARNINGS Keep away from the heater when it is hot. The stones and outer surface of the heater may burn • your skin. Do not throw too much water on the stones. The evaporating water is boiling hot. •...

  • Page 4: Instructions For Use

    1. INSTRUCTIONS FOR USE 1.1. Piling of the Sauna Stones Do not form a high pile of stones on top of the • The piling of the sauna stones has a great effect on heater. the functioning of the heater (figure 1). No such objects or devices should be placed •...

  • Page 5: Heating Of The Sauna Using The Steamer

    Water property Effect Recommendation Humus concentration Colour, taste, precipitates <12 mg/l Iron concentration Colour, odour, taste, precipitates <0,2 mg/l Hardness: most important substances are Mn: <0,05 mg/l Precipitates manganese (Mn) and lime, i.e. calcium (Ca) Ca: <100 mg/l Chlorinated water Health risk Forbidden to use Seawater...

  • Page 6: Drying The Sauna Room

    placed on top of the steam grating. Check that the control panel shows a higher • When using fragrances, mind the hot steam figure than the temperature of the sauna. Check that the overheat protectors have not evaporating from the steamer as it may burn. Avoid •...

  • Page 7: The Sauna Room

    2. THE SAUNA ROOM DOOR 2.1. Insulation and Wall Materials of the Must open out and should not have a lock. Types Sauna Room of door fastenings that may be used are magnetic In an electrically heated sauna, all the massive wall catches, friction catches, spring-loaded or gravity surfaces which store plenty of heat (such as bricks, loaded door closers, and the like.

  • Page 8: Hygienic Conditions Of The Sauna Room

    2.5. Hygienic Conditions of the Sauna Room dition, the floor may be wiped with a damp cloth. Good hygienic standards of the sauna room will The sauna room should be thoroughly washed make bathing a pleasant experience. at least every six months. Brush the walls, plat- The use of sauna seat towels is recommended to forms and floor by using a scrubbing-brush and prevent sweat from flowing onto the platforms.

  • Page 9: Instructions For Installation

    3. INSTRUCTIONS FOR INSTALLATION 3.1. Prior to Installation 3.2. Place and Safety Distances Prior to installing the heater, read all the instructions The minimum safety distances are described in for installation (figure 9), as well as checking the fol- figure 4 and 6. lowing points: It is absolutely necessary to install the heater •...

  • Page 10: Installation Of The Control Unit And Sensors

    Do not place the supply air vent so that the air HL(S)7U1S(A) flow cools the temperature sensor. Figure 5. HL(S)9U1S(A) 3.4.1. Suitable control units HL(S)11U1S(A) Harvia CX30C-U1 • Harvia CX30C-U3 HL(S)7U3S(A) • See more detailed information from table 3. HL(S)9U3S(A) Heater grade setting of the control unit: See table 4.

  • Page 11: Automatic Filling (Hl(S)7U1Sa

    3.5. Automatic filling (HL(S)7U1SA, 3.6. Electrical Connections HL(S)9U1SA,HL(S)11U1SA, HL(S)7U3SA, The heater may only be connected to the electrical HL(S)9U3SA, HL(S)11U3SA) network in accordance with the current regulations Connect the heater to cold water mains using a by an authorised, licensed professional electrician. flexible hose.

  • Page 12: Installing The Heater

    1. Remove heater from carton and place in Place the heater and adjust the heater vertical- • proper location in sauna room. Observe proper ly straight using the adjustable legs. clearances as per figures 4 and 6. 3.8. Electric heater insulation resistance 2.
  • Page 13 Figure 10. Replacing the Heating Elements Figure 11. Resetting the Overheat Protectors of the Heater and the Water Reservoir...

  • Page 14: Spare Parts

    4. SPARE PARTS Silicon rubber ZSN-250 Thermostat ZSK-764 Overheating protector Use only parts approved by the manufacturer! Heating element 2250 W/240 V Y10-0010 HL(S)7U1S(A) Heating element 3000 W/240 V Y10-0009 HL(S)9U1S(A) Heating element 3500 W/240 V Y10-0007 HL(S)11U1S(A) Heating element 2250 W/208 V Y10-0009 HL(S)7U3S(A) Heating element 3000 W/208 V...

  • Page 15: Avertissements

    LIRE ATTENTIVEMENT LES CONSIGNES D’UTILISATION AVANT LA MISE EN SERVICE DE L’APPAREIL. Avertissements Ne pas utiliser le sauna pour y faire sécher du linge sous peine de provoquer un incendie ou d’en- • dommager les pièces électriques en raison de l’humidité excessive. Se tenir éloigné...

  • Page 16: Mode D'emploi

    1. MODE D’EMPLOI 1.1. Mise en place des pierres du poêle poêle. L’empilement des pierres du poêle a un impact im- Aucun objet susceptible de modifier la quan- • portant sur le fonctionnement du poêle (figure 1). tité ou la direction du flux d’air qui traverse le poêle ne doit être placé...

  • Page 17: Chauffage Du Sauna, Avec Vaporisateur

    Propriétés de l’eau Effets Recommandations Concentration d’humus Couleur, goût, précipite <12 mg/l Concentration en fer Couleur, odeur, goût, précipite <0,2 mg/l Précipite Mn: <0,05 mg/l Dureté : Les substances les plus importantes sont le Ca: <100 mg/l manganèse (Mn) et la chaux, c’est-à-dire du calcium (Ca). Eau chlorée Risques sanitaires Usage interdit...

  • Page 18: Séchage Du Sauna

    Laver les bols en pierre à l’eau courante niveau du coupe-circuit. Le coupe-circuit doit relativement fréquemment. aussi être de la bonne taille. La cabine de sauna chauffe doucement. L’eau 1.5. Séchage du sauna versée sur les pierres du poêle refroidit trop Après l’utilisation du vaporisateur, il faut toujours rapidement.

  • Page 19: Le Sauna

    2. LE SAUNA en humidité inférieure à 11 %). 2.1. Isolation du sauna et matériaux muraux Dans un sauna chauffé électriquement, les surfaces BANCS murales massives qui accumulent la chaleur (brique, Utilisez du bois assorti. Placez les fixations en des- émail, crépi ou équivalent) doivent être suffisamment sous afin d’éviter que les utilisateurs du sauna se isolées pour permettre l’utilisation d’un poêle de puis-...

  • Page 20: Hygiène Du Sauna

    située près du poêle à 4” (100 mm) du plancher sur les bancs. Les serviettes doivent être lavées après et une bouche d’aération haute située sur la paroi chaque utilisation. Il est conseillé de donner aux invités opposée (si possible) à 6” (150 mm) du plafond leurs propres serviettes.

  • Page 21: Instructions D'installation

    3. INSTRUCTIONS D’INSTALLATION 3.1. Avant l’installation 3.2. Emplacement et distances de sécurité Avant d’installer le poêle, lisez soigneusement les Les distances de sécurité minimales sont décrites instructions d’installation (illustration 8), et vérifiez sur la figure 5 et 6. les points suivants : Il est absolument obligatoire de respecter ces •...

  • Page 22: Installation Du Centre De Contrôle Et Du Capteur

    29,2 CX30C-U3 Tableau 3. Câbles d’alimentation (du bloc d’alimentation vers le poêle) 3.4. Installation du centre de contrôle et du 3.4.1. Centres de contrôle adaptés capteur Harvia CX30C-U1 • Le centre de contrôle inclut des instructions Harvia CX30C-U3 • •...

  • Page 23: Raccordement Électrique

    3.6. Raccordement électrique Le raccordement du poêle au secteur ne doit être ré- 1. Sortez le poêle du carton et posez-le à un em- alisé que par un électricien professionnel et confor- placement approprié dans la cabine du sauna. mément aux règlements en vigueur. Respectez les dégagements indiqués dans les Les schémas de câblage sont compris dans les figures 5 et 6.

  • Page 24: Installation Du Poêle

    3.8. Résistance d’isolation du poêle électrique de contrôle). Le poêle doit être installé de manière permanente en utilisant une conduite hermétique Lors de l’inspection finale des installations élec- entre le poêle et le mur de la cabine (les marettes triques, il est possible que la mesure de la résis- de raccord ou prises de courant mâle ne sont pas tance d’isolation du poêle révèle une «...
  • Page 25 Figure 10. Remplacement des éléments de résistance. Figure 11. Réinitialiser les boutons pour les sécurités surchauffe.

  • Page 26: Pièces Détachées

    4. PIÈCES DÉTACHÉES Silicon rubber ZSN-250 Thermostat ZSK-764 Overheating protector N'utiliser que des pièces approuvées par le fabricant ! Résistance 2250 W/240 V Y10-0010 HL(S)7U1S(A) Résistance 3000 W/240 V Y10-0009 HL(S)9U1S(A) Résistance 3500 W/240 V Y10-0007 HL(S)11U1S(A) Résistance 2250 W/208 V Y10-0009 HL(S)7U3S(A) Résistance 3000 W/208 V...

  • Page 27: Guarantee

    15 jours suivant l’achat. La garantie s’applique uniquement à la première ins- tallation du produit et à l’acheteur d’origine. Harvia heater model/ Modèle de poêle Harvia Serial number/ Numéro de modèle Date of purchase/ Date d’achat Original purchaser/ Acheteur d’origine Address/ Adresse Purchased from/ Acheté...

  • Page 28: Maintenance Instructions

    MAINTENANCE INSTRUCTIONS INSTRUCTIONS D’ENTRETIEN 1. Use only clean water on sauna stones. Do not 1. Utilisez uniquement de l’eau propre sur les use spa or pool water as it will destroy your pierres du sauna. N’utilisez pas d’eau de spa heater.
