3 Strömungswächter montieren
1 Überprüfen, ob der einzubauende Strömungs-
wäch ter für das Strömungsmedium ausgelegt ist.
Achtung!
Beim Ein- und Ausbau des Strömungs-
wäch ters überzeugen Sie sich, dass das
Rohrsystem nicht unter Druck steht.
2 Den Einbauort des Strömungswächters wie folgt
wählen (siehe Fig. 2):
a Um Strömungsturbulenzen an dem Messfühler
zu vermeiden, den Strömungswächter nur in
gerade Rohrleitungen einbauen. Auf ausrei-
chenden Abstand zu Querschnittsänderungen
und Rohrkrümmungen achten.
Minimal erforderliche Einlauflänge 10 x D und
Auslauflänge 5 x D (nach DIN 1952).
(D = Rohrnennweite)
Flow Meter | FS 30
TECHNICAL DATA
3 Flow monitor installation
1 Check that the flow monitor is suitable for the
medium to be monitored.
Caution:
While installing or removing the flow monitor
please make sure that the pipe system is
unpressurized.
2 For best performance the flow monitor should be
installed in the pipeline in accordance with the
following conditions (see fig. 2).
a The flow monitor should be installed only in a
straight section of piping. There should be a
distance of at least 10 pipe diameters before
the flow monitor and 5 pipe diameters after
the flow monitor before or after any bends
and changes in pipe diameter, to avoid any
effects of turbulence.

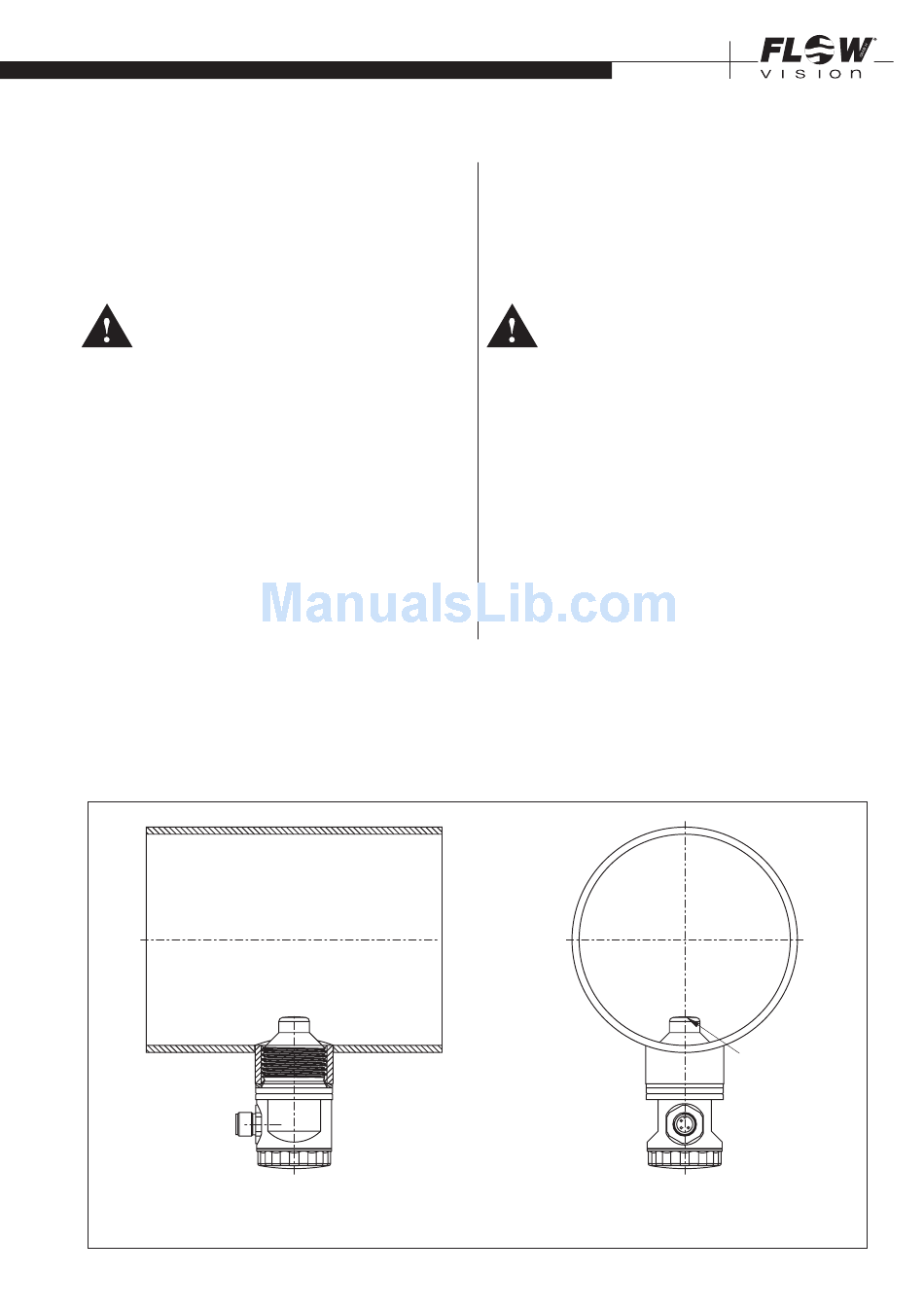

Abbildung zeigt 1" Variante
image shows 1" type
Messfühler S
sensor S
Fig. 2
5
