4 Anschließen
Achtung!
Überprüfen, ob die Versorgungsspannung mit
der Nennspannung des Strömungswächters
übereinstimmt.

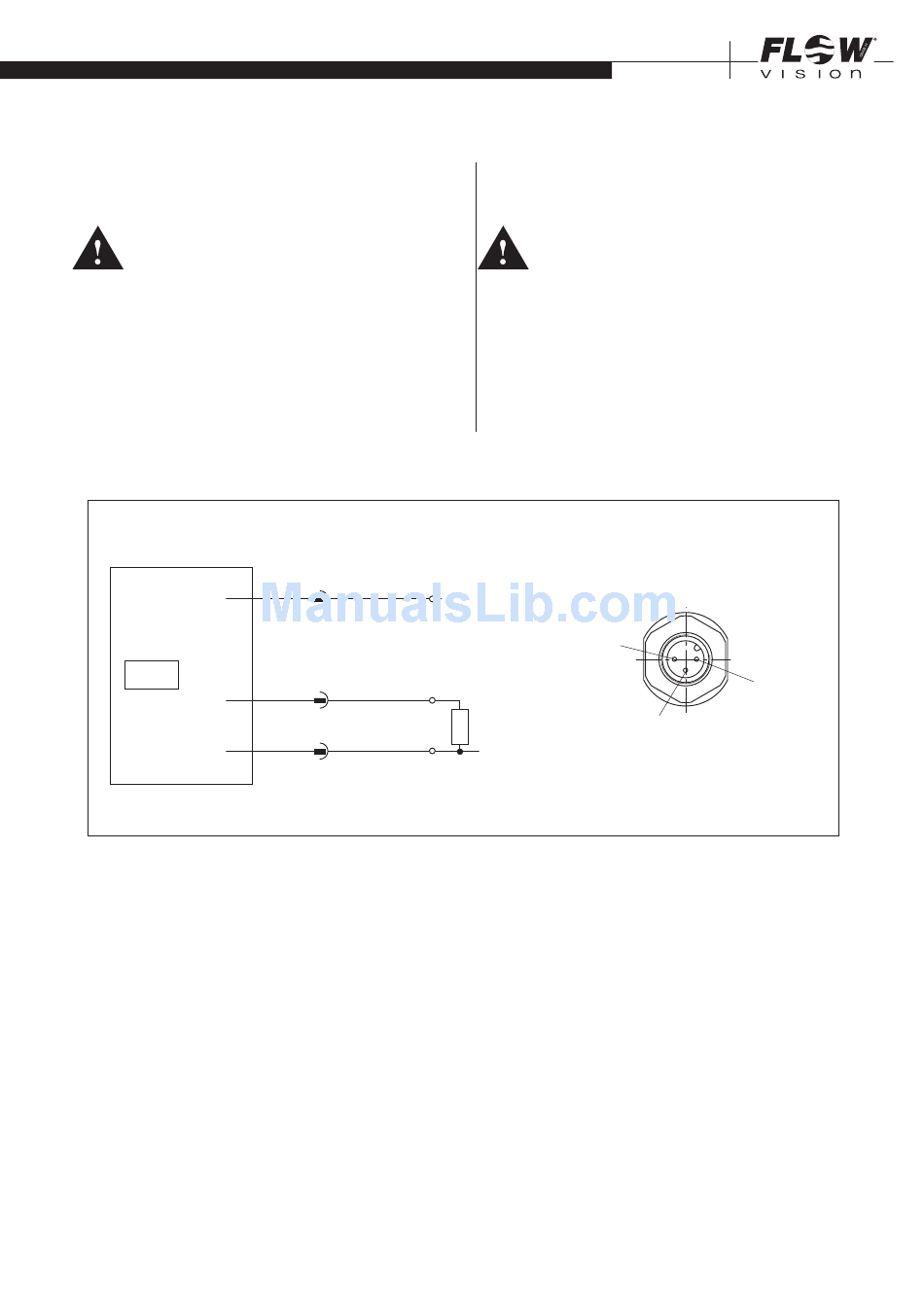

1 Verbindung mit dem zugehörigen Kabel entspre-
chend dem Anschlussbild (Fig. 3) herstellen.
2 Versorgungsspannung anschließen. Die grüne
LED (Betriebsanzeige) leuchtet.
+UB
FS 30
-UB
Flow Meter | FS 30
INSTALLATION
1
braun/brown
+
Meldeausgang
4
signal output
schwarz/black
Last/load
max. 500 mA
3
blau/blue
–

4 Electrical connection

Caution!
Check that the supply voltage corresponds
with the voltage rating shown on the system.
1 Connect the supply by means of the appropriate
cable (see fig. 3).
2 Connect power supply. The green LED (status
indication) lights.
Stiftkontakte DIN EN 50044 bzw. IEC 947
M12x1 3-polig
plug-in connector DIN EN 50044 or IEC 947
M12x1 3 pole
3
blau/blue
–
4
schwarz/black
S-Ausgang/signal output
1
braun/brown
+
Fig. 3
