Strömungswächter | FS 30
5 Ansprechwert Strömung einstellen
Voraussetzung:
Der Strömungswächter FS 30 ist entsprechend
den Kapiteln 3 und 4 montiert und angeschlossen.
1 Transparenten Frontdeckel abschrauben.
2 In der zu überwachenden Rohrleitung ist die
kritische Strömung mit zugehöriger Temperatur
herzustellen, bei welcher der Strömungswächter
ansprechen soll. Die kritische Strömung kann z.B.
durch Reduzierung der Pumpenleistung oder mittels
Absperrventil in der Leitung erreicht werden.
Die Aufheizzeit des Messkopfes beträgt ca. 5 Min.
Achtung!
Auf laminare und gleichbleibende Strömungs-
bedingungen achten. In flüssigen Medien ist
Blasenbildung zu vermeiden.
_
3 Die gelbe LED ( Q) im Strömungswächter zeigt den
momentanen Ist-Bereich des Schaltpunktes an.
Unterschreitet die Strömungsgeschwindigkeit
den mittels SET-Taster eingestellten Wert, so
schaltet der Meldeausgang auf 0 V-Pegel und
_
die gelbe LED ( Q) leuchtet.
8
INSTALLATION
5 Adjustment of flow response value
Ensure flow monitor has been correctly installed
and connected in accordance with paras. 3 and 4.
1 Loosen the translucent front cover.
2 Start by bringing the system to the critical flow
rate at which the flow monitor should respond
and to its normal operating temperature and
allow it to reach thermal stabilization. This takes
at least 5 minutes.
The critical flow rate can be simulated by redu-
cing the pump power or by means of stop valve
installed in the pipe.
Caution!
Care should be taken to ensure that the
flow is continuous and laminar, and for
liquids free of bubbles (doesn't apply when
monitoring foam).
3 The yellow LED (
tes the actual range of response value.
If the flow rate falls below the value adjusted by
means of SET-button, the signal output swit-
ches on 0 V-level and the yellow LED (

Flow Switch

ON Q
SET
GERMANY
_
Q) on the Flow Monitor indica-
_
Q) lights.

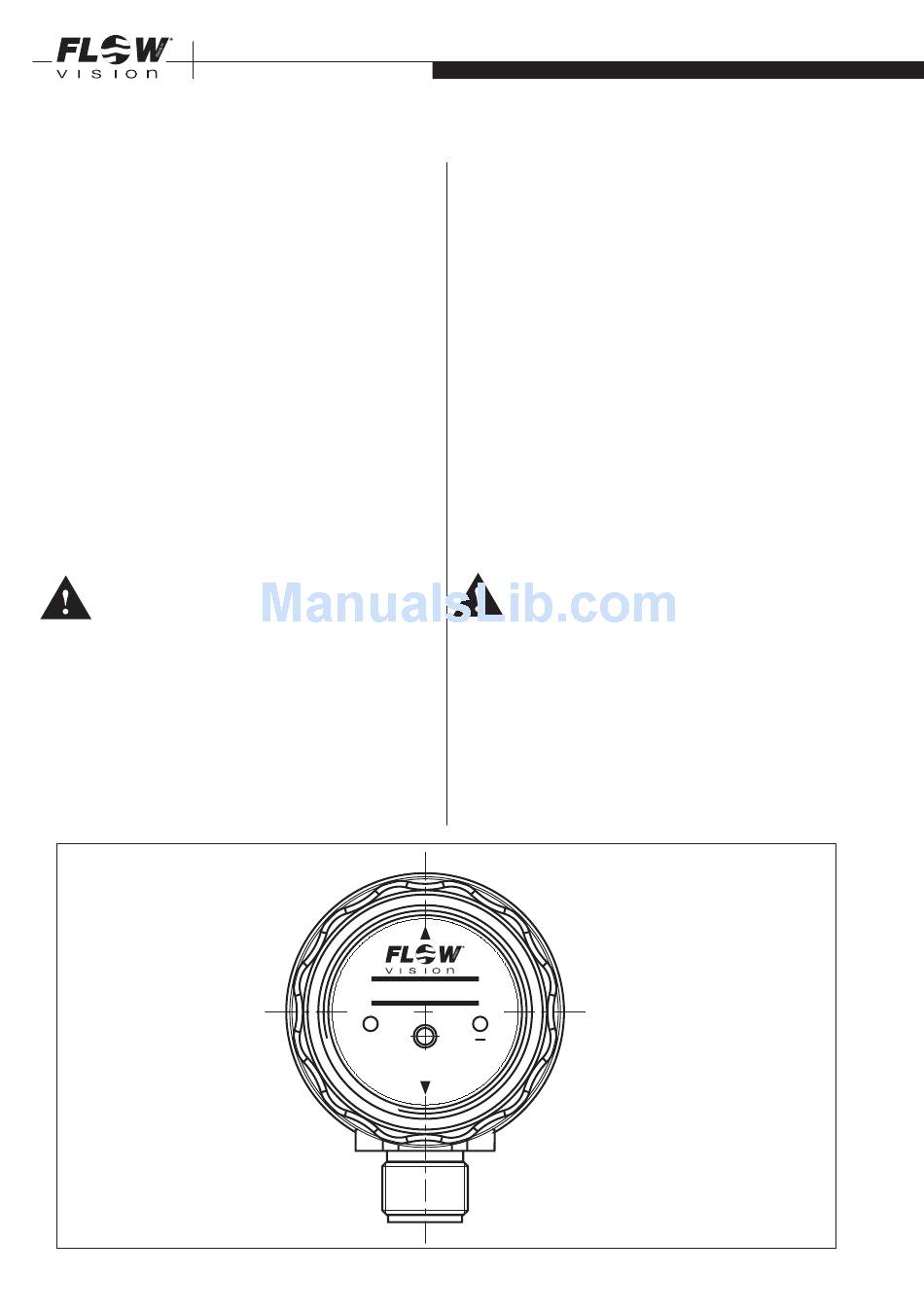

Fig. 4
