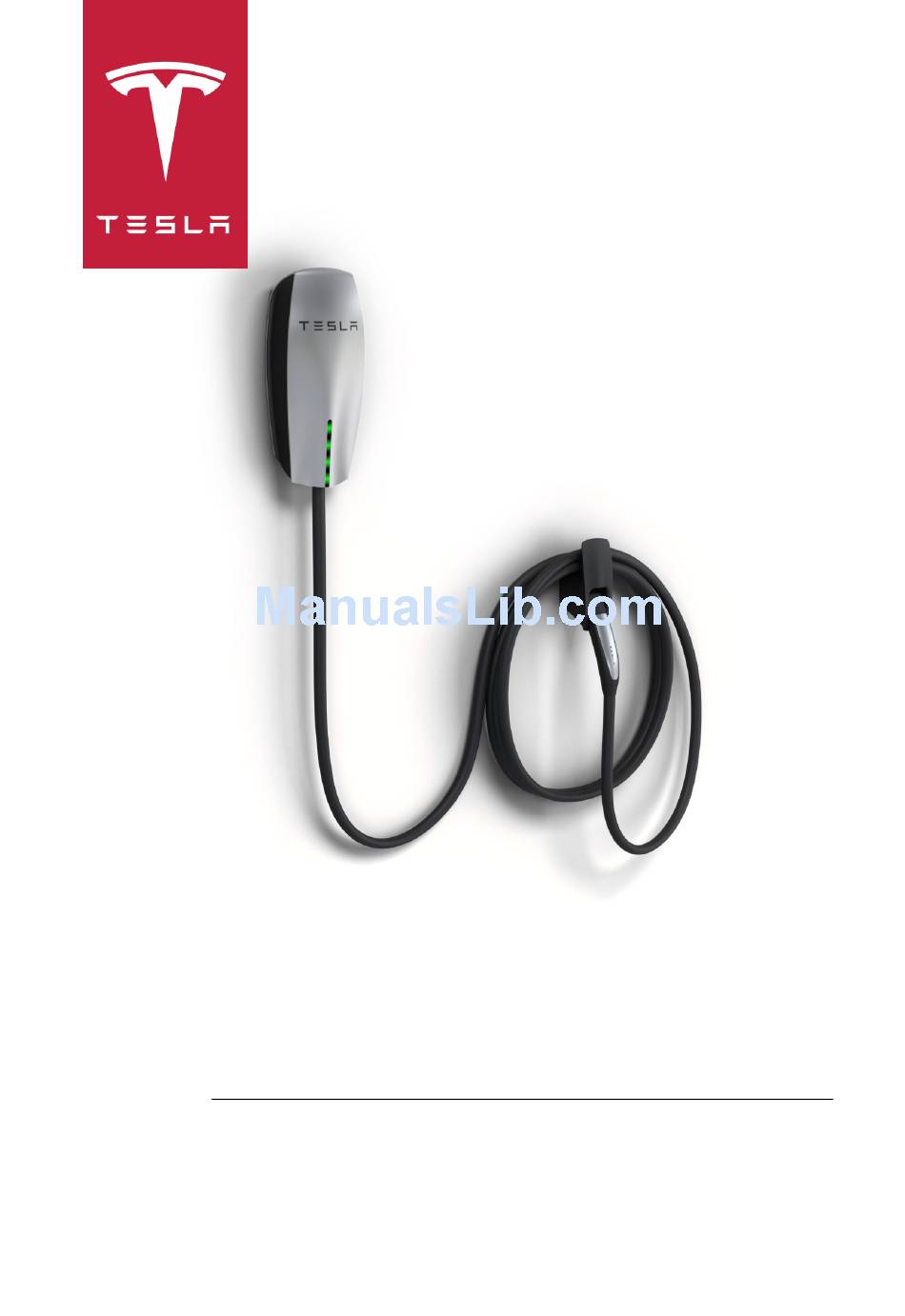

Page 1: Installation Manual
WALL CONNECTOR, 80A SINGLE PHASE INSTALLATION MANUAL Approved Markets: North America, Japan ウォールコネクター （80A 単相） 設置マニュアル 承認されている市場：北米、日本... - Page 3 WALL CONNECTOR, 80A SINGLE PHASE INSTALLATION MANUAL...
- Page 4 All information in this document and all MODEL S® software is subject to copyright and other intellectual property rights of Tesla Motors, Inc. and its licensors. This material may not be modified, reproduced or copied, in whole or in part, without the prior written permission of Tesla Motors, Inc. and its licensors. Additional information is available upon request.
-
Page 5: Table Of Contents
FAILURE TO DO SO OR TO FOLLOW ANY OF THE INSTRUCTIONS AND WARNINGS IN THIS DOCUMENT CAN RESULT IN FIRE, ELECTRICAL SHOCK, SERIOUS INJURY OR DEATH. THE WALL CONNECTOR MUST BE INSTALLED BY A QUALIFIED ELECTRICIAN, AND IN ACCORDANCE WITH LOCAL ELECTRICAL CODES AND ORDINANCES. -
Page 6: Safety Information
Connector, the charging cable, and the connector end object. of the charging cable should be periodically wiped Stop using and do not use the Wall Connector if it is with a clean dry cloth to remove accumulation of dirt defective, appears cracked, frayed, broken, or and dust. -
Page 7: Specifications
Specifications The maximum rating for the Wall Connector is 20 kW or 80 amps at 250 volts. Your vehicle can charge from 180 to 265 volts. 120V ABOVE GROUND 230V ABOVE GROUND (common (common in North America) in Europe, Asia, and Australia) -
Page 8: Features
OPTIONAL CIRCUIT RATINGS POWER OUTAGES For the fastest charging in the United States, If a power outage occurs, the Wall Connector using a circuit breaker rated for 100 amps is automatically resumes charging when power is recommended. For other regions, use an restored. -
Page 9: Service Wiring - North America
120V ABOVE GROUND Ground Connection Always connect the neutral at the service to WARNING: The Wall Connector is a earth ground. Ground fault protection is not single-phase device. Do not connect all 3 possible unless the neutral (center tap on the phases of a 3-phase feed. - Page 10 208V to the transformer secondary. Wall Connector. For example, L1 and L2, or L1 and L3, or L2 and L3. The two used phases L3 (NOT USED) must each measure 120V to neutral.
-
Page 11: Service Wiring - Europe
CAUTION: The line connection must when installing the grounding stake. measure 230V RMS to neutral. earth must also be connected to the Wall Connector. For most branch circuits of 100A, use 3 AWG (26.7 mm ), 75°C (167°F) copper wire. For... -
Page 12: Circuit Breaker
NOTE: Refer to the National Electric Code TO INSTALL A BREAKER (NEC) and local electrical codes when • Turn off AC power to the distribution installing the Wall Connector. If in doubt, panel/circuit breaker box. check with your local building electrical inspector. •... -
Page 13: Installation Overview
(see pages 5 through 7), and installing the appropriate circuit breaker (see page 8), TURN OFF THE POWER SUPPLY. Then follow these steps to install the Wall Connector: Check box contents (see page 10) Install wall bracket (see page 11) -
Page 14: Step One - Check Box Contents
Step One - Check Box Contents In addition to this Installation Guide, the shipping box contains the following components. If any components are damaged or missing, contact Tesla. Wall Connector Mounting assembly bracket M10 lag screws and washers (2) Ground... -
Page 15: Step Two - Install Wall Bracket
You can run 1” (25 mm) conduit into either the • The height of the bracket should back or the left side of the Wall Connector’s ensure that the charging connector is main enclosure. Regardless of the conduit located at a maximum of 48” from floor opening you use, always run the conduit on level.* The minimum height is 18”... -
Page 16: Step Three - Prepare For Installation
Disconnect the ribbon cable before fully releasing the front cover. Reconnect the ground wire to the terminal block. WALL CONNECTOR INSTALLATION GUIDE... -
Page 17: Step Four - Mount On Wall
Step Four - Mount on Wall Position the connector over the bolts on Use the supplied flange screws to fasten the mounting bracket as shown below. the connector onto the bracket. Use a ratchet wrench and 8 mm socket to Attach the ground wire, as shown below. -
Page 18: Step Five - Connect Wiring
NOTE: The maximum size of the ground wire is 4 AWG. Also note that neutral is not used by the Wall Connector. To ensure proper operation, verify that neutral is connected to earth ground inside the circuit breaker box or the main electrical panel. -
Page 19: Step Six - Confirm A Successful Installation
Hold the RESET button for five seconds. test setting shown here. Use a pointed This button is located on the lower right non-conductive object such as a pen. side of the Wall Connector. RESET button is located on switches... -
Page 20: Step Seven - Set Operating Current
DIP switches with the power on, not only is it dangerous because of the risk of electric *per 2014 NEC 625.40 Overcurrent Protection shock (see warning above), but the changes are not recognized. Test Mode Supplied Supplied Supplied Supplied Supplied Supplied Supplied WALL CONNECTOR INSTALLATION GUIDE... -
Page 21: Step Eight - Secure Cover And Power Up
Using a T20 torx driver, re-attach the two security screws that you removed from the bottom of the Wall Connector in “Step Two - Install Wall Bracket” on page 11. Turn on the power. -
Page 22: Step Nine - Install Cable Organizer
If desired, you can insert the the two mounting screws. Wall Connector’s cable into the groove between the bracket and the Cable NOTE: The height of the bracket should Organizer, as shown. -
Page 23: Troubleshooting
Troubleshooting Observe the lights on the front of the Wall Connector, then use the following table to resolve a fault. Green Lights Light What It Means What To Do Top light Power on. Wall Connector is Make sure the Wall Connector is powered, but not charging. -
Page 24: Maintenance And Repair
Wall Connector, its charging cable, or the vehicle’s charging port. CAUTION: To reduce the risk of electrical shock or equipment damage, do not allow liquid to enter the Wall Connector while cleaning it. WALL CONNECTOR INSTALLATION GUIDE... - Page 25 ウォールコネクター （80A 単相） 設置マニュアル...
- Page 26 このマニュアルに記載されている機器は、無線周波数妨害 （RFI）から保護されるよう設計されています。ただし、強力な 無線信号や近くで無線を発する機器 （デジタル電話、無線通信機器など）によって動作に影響を受ける場合があります。 ハイパワー コネクターへの妨害が疑われる場合、テスラ社にご相談いただく前に、充電中は近くの電気器具を移動する か、その電源を切ってください。 重要！ この製品にテスラ社の承認していない変更や修正を加えた場合は、 FCC 適合が無効になることがあります。 製品仕様 この文書に含まれるすべての仕様および説明は、印刷時点において正確であることが確認されています。ただし、テスラ社 はたゆまぬ進歩を目標としており、いかなる時点においても製品に改良を加える権利を保持します。 記載の誤りや記載漏れ 本マニュアルの内容に不正確な点や記載内容に漏れがある場合、下記アドレスまでメールでお知らせください： ownersmanualfeedback@teslamotors.com. ©2012-2014 TESLA MOTORS, INC. All rights reserved. 本マニュアルに記載されたすべての情報およびモデル S® のすべてのソフトウェアはテスラモーターズおよびそのライセンス許 諾者の著作権およびその他の知的財産権の対象となります。テスラモーターズおよびそのライセンス許諾者の書面による事前の 許可なくして、本マニュアルの全体もしくは一部を改変、複製、複写することを禁じます。ご要望に応じて追加情報を提供いた します。以下は米国およびその他の国においてテスラモーターズの商標もしくは登録商標となっています。 テスラ テスラモーターズ テスラ モデル S モデル X ロードスター 本書に含まれるその他のすべての商標はそれぞれの所有者の財産であり、係る商標の本書における使用は、これら製品またはサ ービスを推奨または是認するものではありません。本書および車両に示された商標を不正利用することは厳しく禁止されていま...
- Page 27 目次 重要！ ウォールコネクターを設置または使用する前に本書をお読みください。本書をお読みにならないか、もしくは 本書記載の指示や警告をお守りいただけない場合、火災、感電、重大な傷害、または死亡などにつながるおそ れがあります。 ウォールコネクターは、地域の電気工事規定および条例に従って、有資格の電気工事士が設置を行う必要があ ります。 安全ガイド...................................2 スペック..................................3 特長....................................4 配電線の接続 - 北米 ..............................5 配電線の接続 - 日本 ヨーロッパ.......................... 7 サーキット ブレーカー.............................8 設置の概要...................................9 手順 1 - 商品梱包箱の中身の確認 ......................... 10 手順 2 - ウォールブラケットの設置 ........................11 手順 3 - 設置の準備..............................12 手順 4 - 壁への取り付け ............................13 手順...
-
Page 28: 安全ガイド
安全ガイド この安全ガイドは大切に保管してください この文書には、ウォールコネクターの設置とメンテナンスにあたり遵守していただきたい指示と警告が記さ れています。 警告 注意 ウォールコネクターは、常設の配線システムまたは機器接地 ウォールコネクターを誤って設置またはテストすることに 線によって接地する必要があります。 よって、車両のバッテリーまたはウォールコネクター本体が 破損する恐れがあります。その場合の破損は、車両および ウォールコネクターを、引火性、爆発性、激性、可燃性の材 ウォールコネクターの保証の適用外とさせていただきます。 料、薬品、または気体のそばに設置または使用しないでくだ ウォールコネクターを、動作温度 -30°C ∼ 45°C さい。 の範囲外で使用しないでください。 ウォールコネクターを設置または清掃する前に、 サーキット ブレーカーの入力電源を切ってください。 充電スタンドの電源ケーブルは、踏みつけたり、つまずいた り、破損したり、強い力を加えたりする恐れのない場所に配 ウォールコネクターは、指定された動作パラメータ内で使用 置してください。 してください。 ウォールコネクターのいかなるコンポーネントも洗浄用溶剤 ウォールコネクターは、 （テスラ ロードスターを除く）テス を使用して洗浄しないでください。ウォールコネクターの外 ラ車の充電専用に設計されています。それ以外の目的また 面、充電ケーブル、および充電ケーブルのコネクター端子 は、それ以外の自動車や製品の充電に使用しないでくださ は、定期的に乾いた清潔な布で拭き、ごみやチリを取り除い い。 てください。 ウォールコネクターに、欠陥、亀裂、摩耗、破損、その他の 本体に電源入力用の穴を開ける際に、回路基板を破損しない... -
Page 29: スペック
スペック ウォールコネクターの最大定格は、20 kW、または 250 ボルトで 80 アンペアです。車両は 180 から 265 ボルトで充電可能です。 正電圧 200 V 正電圧 120V （日本 ) （北米共通） 240V AC 単相：L1、L2、および安全 200V AC 単相：L1、L2、およびア 電圧および配線 接地 ース 208V AC 3 相、Y 結線：任意の 2 相お よび安全接地。 240V AC 3 相、デルタ結線：1 つの足に センタータップを設置し、センタータッ... - Page 30 特長 オプションのブレーカー定格 停電 最速で充電するために、米国では定格 100 アンペ 停電が発生した場合、ウォールコネクターは電力の アのサーキット ブレーカーのご使用をお薦めしま 復帰にともなって自動的に充電を再開します。電力 す。その他の地域では、その地域の法規制に従っ の復帰時に充電ケーブルが車両に接続されている場 合はランプが点滅し、ウォールコネクターは約 15 て、適切な過電流遮断 器を使用してください。ご 秒から 3 分間、充電ケーブルに通電しません。これ 自宅や職場によっては、この水準の出力が容易に得 られない場合がありますがウォールコネクターの電 により、電力の復帰時に送電網に大きなサージが流 流設定は、12 ∼ 80 アンペアの動作電流に調整可能 れることを防止し、複数の車両が電流を一斉ではな です。 （ 16 ページを参照。 ） く、ランダムに使用開始することを可能にします。 自己監視および復旧 ウォールコネクターには接地監視回路が備わってお り、安全な接地接続の有無を常時チェックし、障害 から自動で復旧します。手動でのテストやリセット は必要ありません。 地絡や電力サージなどの一時的な障害からは、自動 で復旧します。漏電ブレーカーに障害が発生して充 電が中断した場合、ウォールコネクターは自動で障...
-
Page 31: 配電線の接続 - 北米
配電線の接続 - 北米 正電圧 120V 接地（アース）接続 配電盤の中性は、必ずアースに接続してください。 警告：ウォールコネクターは単相の装置で 中性（柱上変圧器のセンタータップ）をアースに接 す。3 相電源の 3 相すべてに接続しないでく 続しない限り、漏電保護は作動しません。 ださい。 接地が電気設備で備わっていない場合は、近隣に接 警告：ウォールコネクターの設置前に、設置 地棒を打ち込む必要があります。接地棒は、主ブ 場所で使用可能な電力供給の接続タイプを確 レーカー パネルの接地バーに接続し、その地点で 認してください。配電盤で使用できる接続タイプが 中性を接地に接続してください。 わからない場合は、地域の電力会社に問い合わせる か、テスラ社にご相談ください。 警告：接地棒を打ち込む場合は、地域の電気 工事規定に従ってください。 注意：使用する 2 相は中性に対してそれぞれ 120V 必要です。アース接地は、1 点のみで 220/240V 単相 （通常はブレーカー パネル）中性に接続する必要が あります。 注意：デルタ結線の 2 次側から 240V 3 相 電源が供給される場合、使用する足にはセン... - Page 32 配電線の接続 - 北米（続き） 208V 3 相 Y 結線 注記：ウォールコネクターの接触器が閉じるのは、 トランス 2 次側の中性点に接続した接地線をウォー Y 結線の 2 次側では、任意の 2 本の足を使用して ルコネクターが検出した場合のみです。 ウォールコネクターに 208V を供給できます（例 えば、L1 と L2、L1 と L3、または L2 と L3） 。使 L3（未使用） 用する 2 相は、中性に対して 120V 必要です。 注記：電流通過型中性は、必要ありません。 . . . L3（未使用）...
-
Page 33: 配電線の接続 - 日本 ヨーロッパ
配電線の接続 - 日本 正電圧 200V 接地（アース）接続 配電盤のアース線は、必ずアースに接続してくださ 警告：ウォールコネクターは単相の装置で い。アース線をアースに接続しない限り、漏電保護 す。3 相電源の 3 相すべてに接続しないでく は作動しません。 ださい。 アース接続が使用できない場合は、近隣に接地棒を 警告：ウォールコネクターの設置前に、設置 打ち込む必要があります。接地棒は、主ブレーカー 場所で使用可能な電力供給の接続タイプを確 パネルの接地バーに接続し、その地点でアースに接 認してください。配電盤で使用できる接続タイプが 続します。 わからない場合は、地域の電力会社に問い合わせる か、テスラ社にご相談ください。 警告：接地棒を打ち込む場合は、地域の電気 工事規定に従ってください。 注意：ライン接続はアースに対して 200V RMS 必要です。アースもウォールコネク ターに接続する必要があります。 100A 分岐回路には、3 AWG （26.7 mm ） 、 +75°C の銅線を使用してください。100A 未満での 120V 設置には、地域の電気規定に従ったサイズの導線を... -
Page 34: サーキット ブレーカー
サーキット ブレーカー ブレーカーを設置するには、次の手順に 注記：ウォールコネクターの設置に際しては地域の 電気工事規定を参照してください。ご不明な点は、 従います。 地域の建設電気検査員にお問い合わせください。 • 分電盤またはサーキット ブレーカー ボックス 必要なブレーカーのタイプを決定するには、配電盤 への AC 電源を切断します。 またはサーキット ブレーカー ボックスで、設置場 • 設置場所と車両の充電要件に合ったサーキット 所で使用可能なアンペア数を調べてください。 ブレーカーを設置します。 ウォールコネクター内にはディップ スイッチが備 • 分電盤またはサーキット ブレーカー ボックス わっており、それを使用して動作電流を調整できま からウォールコネクターの設置場所まで L1、 す。米国の場合は次の表を参照し、推奨されるサー L2、およびアース線を配線します。必ず壁中 キット ブレーカーの定格を確認してください。そ の間柱の左側を這わせます。 の他の地域では、その地域の法規制に従って、 ウォールコネクターの対応する動作電流の設定に適 合した過電流遮断装置を使用してください。 サーキットブレーカーの定格 – 日本 サーキットブレーカー... -
Page 35: 設置の概要
設置の概要 必要な工具 ウォールコネクターの設置前に、以下の工具を用意 してください。 • 鉛筆またはマーカー • ドリル及びドリルビット • T20 トルクス ドライバー • ホールソー • プラス ドライバー • ラチェット レンチと 8 mm と 17 mm のソ ケットおよび（最低） 50mm のエクステン ション • 電圧計またはマルチメーター（設置場所で AC 電圧を計測するため） 手順の概要 25 mm のコンジットを使用して配電線を目的の設 置場所まで配線し（5 ページから 7 ページを参照） 、 適切なサーキット... -
Page 36: 手順 1 - 商品梱包箱の中身の確認
手順 1 - 商品梱包箱の中身の確認 商品梱包箱には、この設置ガイドの他に次のコンポーネントが含まれています。いずれかのコンポーネント が破損しているか見当たらない場合は、テスラ社にご連絡ください。 ウォールコネクター 取り付け ユニット ブラケット M10 ラグ スクリュー およびワッシャー（2） アース線 M6 フランジ スクリュー（2） ケーブル オーガナイザー ケーブル オーガナイザー ブラケット ケーブル オーガナイザー ねじ、アンカー、および ワッシャー（各 2 個） ウォールコネクター設置ガイド... -
Page 37: 手順 2 - ウォールブラケットの設置
手順 2 - ウォールブラケットの設置 25 mm のコンジットをウォールコネクター本体エ • 充電コネクターが床面高さから最高で 122cm の高さになるように、ブラケットの ンクロージャーの背面または左側面から差し込みま す。どちらの穴を使用する場合でも、コンジットは 位置を決めます。* 最低の高さは、屋内設 置の場合で 46 cm、屋外設置の場合で 61 必ず壁中の間柱の左側を這わせてください。寸法は cm です。 以下の図を参照してください。 ウォールコネクターの設置場所を決める際には、 ドリルで壁面に 7.1 mm の穴を 2 つ開けます。 7.6 m の充電ケーブルが、両端の接続部分を張りつ めることなく、楽に車両の充電ポートに届くよう考 壁の材質に合った留め具を使用して、ウォール 慮します。 ブラケットを取り付けます。付属のラグ スク リューとワッシャーは、中空でない木製の間柱 取り付けブラケットを目印に使用して、2 個の に取り付ける場合のみ使用します。他のタイプ... -
Page 38: 手順 3 - 設置の準備
手順 3 - 設置の準備 T20 トルクス ドライバーを使用して、ウォー 端子台からアース線を抜き、次の手順を行う際 ルコネクターの底部からスクリューを 2 個取り に破損しないよう邪魔にならない場所にどけま 外します。 す。 アース 線を 抜く 32 mm のホールソーを使用して、コネクター の側面または背面に配線を通す穴を開けます。 フロント カバーを手前に引いて、リボン ケー 注意：ホールソーを使用する際は、内部 ブルを外せるだけの距離を本体から離します。 のコンポーネントを傷つけないようにし メイン エンクロージャーの内側からリボン てください。 ケーブルを抜いてから、フロント カバーを完 側面に穴を開ける場合は、ガイド点の中心に 全に外します。 ホールソーを合わせて穴を開けてください。 リボン ケーブルを抜く 側面穴あけ位置 背面穴あけ位置 注記：台座に取り付ける場合または壁の裏から 配線を這わせる場合は、背面穴あけ位置を使用... -
Page 39: 手順 4 - 壁への取り付け
手順 4 - 壁への取り付け 次に示すように、コネクターを取り付けブラ 付属のフランジ スクリューを使用して、コネ ケットのボルトの上に合わせます。 クターをブラケットに取り付けます。ラチェッ ト レンチと 8 mm ソケットを使用し、締め付 次に示すようにアース線を取り付けます。 けます。... -
Page 40: 手順 5 - 配線の接続
手順 5 - 配線の接続 注記：100A の分岐回路には、3 AWG L1 および L2 のねじをケーブルの口径に応じて （26.7 mm 35-50 in-lbs で締めます。接地ねじを次の要領 ） 、+75°C の銅線を使用してください。 100A 未満の設置には、地域の電気規定に従ったサ で締めます。 イズの導線を使用してください。 ケーブル口径 トルク 警告：このガイドの「配電線の接続」の項に AWG CU-AL （in-lbs） 目を通して十分に理解するまで、配電線を接 続しないでください。使用できる電力タイプが配電 14 ∼ 10 CU 盤で判明しない場合は、地域の電力会社に問い合わ 12-10 Al せるか、テスラ社にご相談ください。 電源を切断します。 6 ∼... -
Page 41: 手順 6 - 正常に設置されたことの確認
手順 6 - 正常に設置されたことの確認 次に示すように、コネクターの右下部に配置さ 電源を投入します。 れているディップ スイッチをテストモードに RESET ボタンを 5 秒間押し続けます。 RESET セットします。設定は、プラスチック製ペンな ボタンはウォールコネクター右下側面に配置さ どの絶縁性の物を使用して行います。 れています。 RESET ボタ ンは右下側面 ディ ップ に配置されて スイッチ います テスト モード 接点の閉じる音が聞こえ、ウォールコネクターの各 ランプが順番に緑色に点灯します。 赤色のエラー ランプが点灯または点滅した場合 は、 19 ページのトラブルシューティング表を参照し フロントカバーをコネクターに近づけて保持し て、問題を解決した後に次に進みます。 つつ、リボン ケーブルを再接続します。 赤色のエラー ランプが点灯も点滅もしない場合は、 次の... -
Page 42: 手順 7 - 動作電流の設定
手順 7 - 動作電流の設定 電源を切断します。 ディップ スイッチを調整して、使用するブ レーカーに応じた動作電流を設定します（ 8 警告：感電の危険があります！次の手順 ページ参照） 。プラスチックのペンなど絶縁性 に進む前に、配電線や端子に電気が流れ の物体を使用して設定します。 ていないことを電圧計で確認してください。 フロント カバーを開いて片手で保持し、次の 注記：ディップ スイッチの設定または変更を 手順を行います。 行う前に、電源を切断してください。電源を投 入した状態でディップ スイッチを設定した場 注意：フロント カバーから手を放して 合は、感電の危険があるだけでなく（前述の警 リボン ケーブルでつり下げないでくだ 告を参照） 、変更が認識されません。 さい。リボン ケーブルのコネクターが破損す る恐れがあります。 テスト モード 供給 供給 供給 供給 供給 供給... -
Page 43: 手順 8 - カバーの固定と電源の投入
手順 8 - カバーの固定と電源の投入 フロント カバー裏面にある 5 つのツメを合わ せ、底部から順に上へと、フロント カバーの 両側がぴったり収まるまで強く押してはめ込み ます。 T20 トルクス ドライバーを使用して、 11 ペー ジの " 手順 2 - ウォールブラケットの設置 " で ウォールコネクターの底部から取り外した安全 ねじ 2 個を取り付けます。 電源を投入します。 車の充電を行い、ウォールコネクターが正常に 動作し、選択した動作電流で充電が行われてい ることを確認します。充電の方法は、車両に付 属する取扱説明書を参照してください。... -
Page 44: 手順 9 - ケーブルホルダーの設置
手順 9 - ケーブルホルダーの設置 ケーブルホルダーのブラケットを目印に使用し 次に示すように、ケーブルホルダーをブラケッ て、2 個の取り付けねじが壁面に当たる場所に トにスライドさせます。必要に応じて、次に示 印を付けます。 すようにウォールコネクターのケーブルをブラ ケットとケーブルホルダーの間の溝に挿入でき 注記：充電コネクターが床面高さから最高で ます。 122cm の高さになるように、ブラケットの位 置を決めます。* 最低の高さは、屋内設置で 46 cm、屋外設置で 61 cm です。 * 注意：公共の場に設置する場合は、障 害者に対応した法規制（米国障害者法な ど）に配慮してください。 ドリルで壁面に 4.8 mm の穴を 2 つ開けます。 2 つのアンカーをフランジが面一になるまで穴 に挿入します。 付属のプラスねじとワッシャーを使用してブラ ケットを壁に固定します。 ねじがしっかり固定されるように、ねじの頭が ブラケットに接触した後、余分にねじをまわし ます。... -
Page 45: トラブルシューティング
トラブルシューティング ウォールコネクター前面のランプを確認し、次の表に従って問題を解決します。 緑色の 赤色の ランプ ランプ 意味 対応策 上部のラン 消灯 電源オン。ウォールコネクター ウォールコネクターが車に接続されている プが点灯 の電源は入っていますが、充電 かことを確認します。 していません。 1 回点滅 15 分で自動的にリセットされます。リセッ 消灯 漏電。安全でない恐れのある経 路で漏電しています。 トされない場合は、誰も車に接触していな いことを確認してから RESET ボタンを押し ます。 2 回点滅 ウォールコネクターを車から抜いて RESET 消灯 ウォールコネクターの自己診断 にて問題を検知しました。 ボタンを押します。再度ウォールコネク ターを車に接続します。エラーが解決され ない場合は、車からウォールコネクターを 抜いて、ウォールコネクターの電源を切断 した後、電源を再投入してから車に再接続 します。... -
Page 46: メンテナンスと修理
メンテナンスと修理 充電後は、必ず充電ケーブルをケーブルホルダーに 戻して、充電コネクターが床に接触していないこと を確認してください。 ウォールコネクターと充電ケーブルに損傷が見られ ないか、定期的に点検してください。損傷が見られ た場合は、テスラ社にご連絡ください。 ウォールコネクターには整備の必要なコンポーネン トはありません。正常に動作しない場合は、テスラ 社にご連絡ください。 ウォールコネクターの外面、充電ケーブル、および 充電ケーブルのコネクター端子を乾いた清潔な布で 拭いてチリや埃を除去してください。 警告：ウォールコネクターを清掃する前に、 サーキット ブレーカーで入力電源を切ってく ださい。 警告：洗浄用溶剤、クレンザー、または研磨 パッドなどを使用して、ウォールコネク ター、充電ケーブル、または車両の充電ポートを洗 浄しないでください。 注意：感電の危険や装備の損傷を低減させる ため、清掃中にウォールコネクター内に液体 が侵入しないように注意してください。 ウォールコネクター設置ガイド... - Page 48 P/N: 1042840-00-A Rev 3 MNL,USER GUIDE,NA,1PH,80A (P) PN:1042840-00-A (T) TLN:TT80AMP1NA...
