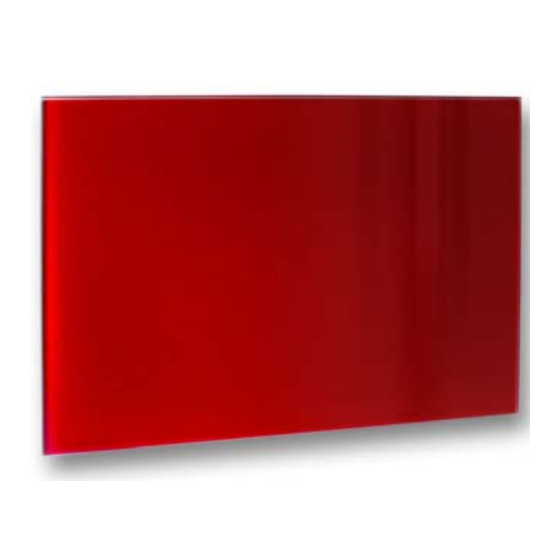

Fenix GR 300 Mounting And Operating Instructions
Gr + series glass panel with wireless receiver watts v26
Hide thumbs
Also See for GR 300:
- Mounting and operating instructions (13 pages) ,
- Mounting and operating instructions (8 pages)
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Fenix GR 300
Summary of Contents for Fenix GR 300
- Page 1 N738/R00 (25.09.17) Návod k montáži a použití / Mounting and operating instructions GR + Skleněný panel GR s bezdrátovým přijímačem Watts V26. Glass panel with wireless receiver Watts V26. Watts V26...
- Page 2 Upozornění Nezbytné příslušenství: K panelu je nutné dokoupit termostat Watts V22 Jakékoliv zásahy do panelu smí provádět pouze kvalifikovaná osoba. Před zahájením tako- • vé práce musí být panel vypnut od zdroje proudu. Jelikož se jedná o křehký materiál, je nutné...
- Page 3 Odstupy Odstup spodní hrany spotřebiče od podlahy nesmí být menší než 50 mm. Odstup na stranu, např. k nábytku, musí být minimálně 100 mm a směrem nahoru minimálně 100 mm (viz. obr. 2). V koupelnách musí být panel instalován ve shodě s ČSN 33 2000-7-701 a smí...
-
Page 4: E Lektrická Instalace
šroubů. Dále je nutné odpojit napájecí kabel z krabice na zdi. Technické údaje Rozměry (mm) Hmotnost Výkon Proud Napětí Třída Krytí (DxŠxH) (kg) (V) AC ochrany GR 300 700x500x12 GR 500 900x600x12 230 V IP 44 GR 700 1100x600x12 GR 900 1200x800x12 • Hloubka panelu včetně držáku 70mm •... -
Page 5: Záruční Podmínky
Pokyny pro čištění panelu Plochu skla čistěte vždy celoplošně, nikdy ne bodově. Čištění je nutné provádět za vlhka! Doporučené jsou čistící přípravky na sklo obsahující alkoholy: Clin - čistič oken (s alkoholem) ve spreji od firmy "Henkel" Vitro - průmyslový čistič oken a zrcadel (2-butoxyethanol) od firmy "Amstutz produkte AG" Po nanesení... -
Page 6: Important Safety Instructions - Warning
Important safety instructions - WARNING Essential accessory: It is necessary to purchase a Watts V22 thermostat in order to use this panel. Any intervention in the panel can be performed only by a qualified person. Before beginning • such a work, the panel must be disconnected from the current source. Because it is a fragile material, it is necessary to take care during transfer, handling and mounting. - Page 7 Distances Distance of the lower edge of the appliance from the floor must not be smaller than 50 mm. Distance sidelong, e.g. to furniture, must be minimum 100 mm (see picture 2). In Bathrooms, the panel must be installed in con- formity with IEC 364-7-701:1984 and may be located in compliance with the picture 1 in the zones 2 and 3.
-
Page 8: Electrical Installation
Pic.5 Pic.6 (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) 1035 1085 Electrical installation The panel is fitted with a two-conductor cable for 1/N 230 V / 50 Hz with a plug for connection into a socket. If the supply cord of the appliance is harmed, it must be replaced by producer or its service engineer or by similar qualified person to prevent creation of a danger situation. -
Page 9: Technical Data
Technical data Dimensions (mm) Weight Power Current Voltage Protection Protection (LxWxD) (kg) (V) AC class GR 300 700x500x12 GR 500 900x600x12 230 V IP 44 GR 700 1100x600x12 GR 900 1200x800x12 • Panel depth inclusive a holder is 70mm •... - Page 10 Conditions of guarantee The supplier provides for the products 24-month-guarantee since sale-by date. The guarantee does not refer to defects caused by transport, careless handling and unauthorized mounting. The guarantee does not also refer to unauthorized intervention in panel and to ordinary wear and tear of the product.
- Page 12 Fenix Trading s.r.o. Jaroslava Ježka 1338/18a, 790 01 Jeseník Slezská 2, 790 01 Jeseník tel.: +420 584 495 442, fax: +420 584 495 431 tel.: +420 584 495 304, fax: +420 584 495 303 e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.eu e-mail: fenix@fenixgroup.cz , http://www.fenixgroup.eu...
