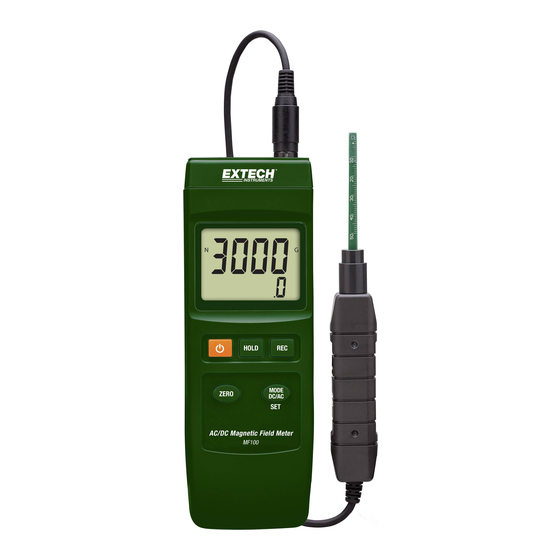

AC/DC Magnetic Meter

Model MF100

USER GUIDE




Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MF100 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Extech Instruments MF100

Summary of Contents for Extech Instruments MF100

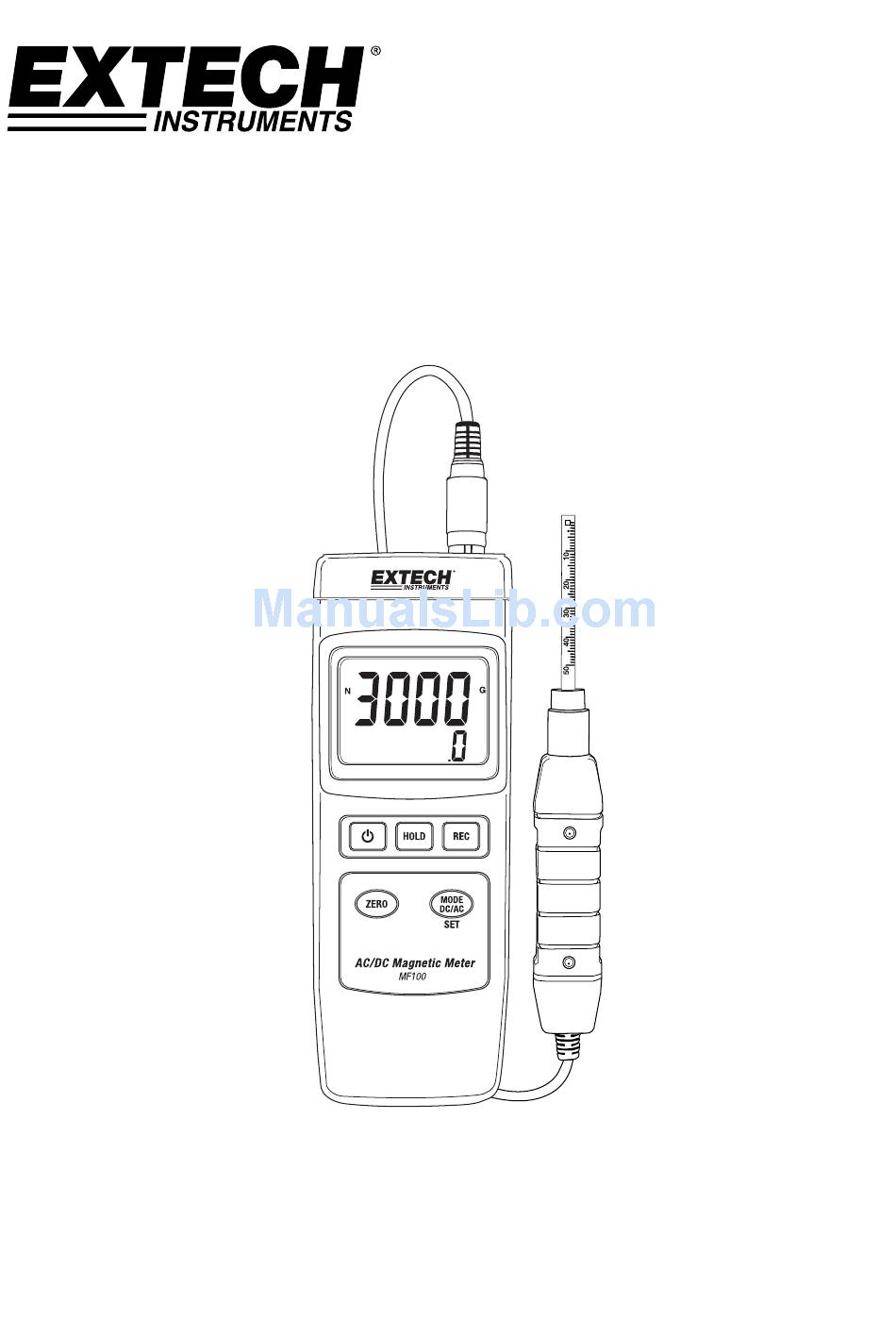

  • Page 1                USER GUIDE        AC/DC Magnetic Meter    Model MF100    ...
  • Page 2 EXTECH INSTRUMENTS  Introduction    Thank you for selecting the Extech Instruments Model MF100. This device is shipped fully tested  and  calibrated  and,  with  proper  use,  will  provide  years  of  reliable  service.  Please  visit  our  website (www.extech.com) to check for the latest version of this User Guide, Product Updates,  and Customer Support.      Features   DC and AC magnetic field measurements   North and South pole indication   Automatic temperature compensation   Zero button for DC, AC magnetic function   Separate probe for remote measurements   High accuracy   Advanced functionality with programmable user Settings    Ideal for a variety of laboratory and field uses ...

  • Page 3: International Safety Symbols

    EXTECH INSTRUMENTS  Safety    International Safety Symbols  This symbol indicates the user must refer to the manual for further information.      Double insulation  Safety Notes  Remove the battery if the device is to be stored for longer than 60 days.  Never dispose of batteries in a fire. Batteries may explode or leak.  Cautions  Read and understand this user manual before operating the meter.  If  the  equipment  is  used  in  a  manner  not  specified  by  the  manufacturer,  the  protection  provided by the equipment may be impaired.  MF100‐en‐GB_V1.7   9/15                                               ...

  • Page 4: Meter Description

    10. DC 9V Power Adapter jack        Fig. 1 – Meter Description                   Probe Description  Probe Sensing Head  Probe Handle  Probe cable  Probe Head Cover              Fig. 2 – Probe Description       MF100‐en‐GB_V1.7   9/15                                               ...

  • Page 5: Display Description

    Reset  Button  (right  side  of  meter;  not  pictured  below):  Press  to  restore  the  meter  to  factory  default  conditions.  If  the  meter  becomes  unresponsive  use  the  reset  button  to  restore  the  meter.    1 2 3 Fig. 4 – Button Description MF100‐en‐GB_V1.7   9/15                                               ...

  • Page 6: Operation

    EXTECH INSTRUMENTS  Operation    AC/DC Magnetic Field Measurement  Press and hold the POWER button for at least 2 seconds to switch the meter ON. Use the MODE  button to scroll through the following screens in sequence:  Under G unit Under mT unit N(S) N(S) N(S) N(S)   Fig. 5 – Programming screens     Each screen represents the resolution for the respective unit of measure:  a1 screen for 0.1 mT DC resolution measurements  b1 screen for 0.01 mT DC resolution measurements  c1 screen for 0.1 mT AC resolution measurements  d1 screen for 0.01 mT AC resolution measurements    a2 screen for 1 G DC resolution measurements  b2 screen for 0.1 G DC resolution measurements  c2 screen for 1 G AC resolution measurements  d2 screen for 0.1 G AC resolution measurements  MF100‐en‐GB_V1.7   9/15                                               ...
  • Page 7 Fig. 6 – Touching Probe to Test Material   Note: When the meter is powered ON, the display may show a non‐zero value (because of    environmental interference). Before taking a measurement press the ZERO button to null the  display.      Data Hold  During measurements, press the HOLD button and the measured value will be held (the LCD will  display HOLD). Press the HOLD button again to exit the data hold function.    Data Recording (Maximum and Minimum Reading)  Press the REC button to start the data recording function. The LCD will display REC. Press the REC  button again and REC MAX along with the maximum reading recorded will appear on the LCD.  Press the REC button again to display the minimum value (the LCD will display REC MIN). To exit  the  data  recording  function,  press  and  hold  the  REC  button  for  two  seconds.  The  meter  will  return to the normal mode of operation.    Note: When making DC magnetic field measurements while the RECORD function is active, the  user cannot change from North to South pole or vice versa.    MF100‐en‐GB_V1.7   9/15                                               ...

  • Page 8: User Settings

    EXTECH INSTRUMENTS  User Settings  Press and hold the SET button for two seconds to enter the advanced settings mode. Press the  SET button to cycle through the three main functions:    POFF  Auto power OFF management  CLr  Factory‐only diagnostic function  UNIt  Select the magnetic field units (mT or G)    Note: After 7 to 10 seconds the meter will return to the normal operating mode.    (POFF) Auto Power OFF  The MF100 uses an Auto Power OFF utility to switch the meter off automatically in order  to conserve battery energy. This feature can be enabled or disabled:     In the Advanced Settings mode, when the LCD displays POFF, press the REC button   Use the Zero and Mode buttons to select YES or NO   Selecting YES enables the Auto Power OFF feature   Selecting NO disables the Auto Power OFF feature (user will then have to switch off  manually)   Press the REC button to save the setting    (UNiT) Selecting Units of Magnetic Field  In the User Settings mode when the LCD displays UNIT, press the REC button   Use the ZERO or MODE button to select mT or G   Select mT for milliTesla units   Select G for Gauss units    Press REC to save the selection ...

  • Page 9: Factory Default Reset

     Remove the Phillips screw from the battery compartment on the rear of the meter.   Remove and safely place the battery compartment and screw where they will not be  damaged or lost.   Replace the 9V battery observing correct polarity.   Replace the battery compartment cover with the Phillips screw.  Note: The meter can also obtain power from the DC 9V Power Adapter. The meter will be  permanently powered ON when the adapter is used (the power button is disabled).    All EU users are legally bound by the battery ordinance to return all used batteries to collection  points  in  the  community  or  wherever  batteries  /  accumulators  are  sold!  Disposal  in  the  household garbage is prohibited!        MF100‐en‐GB_V1.7   9/15                                               ...

  • Page 10: Specifications

    AC  ± (5% rdg. + 20 dgt.)  Frequency Response  AC Measurement: 50 Hz / 60 Hz  Sensor  Hall Effect Sensor with Auto Temperature Compensation  Field Direction  Uni‐axial  Display Sampling Time  Approx. 1 second  Operating Temperature  0 to 50°C (32 to 122 °F)  Operating Humidity  Less than 85% R.H.  Power Supply  9V Battery  Universal AC adaptors included  Power Consumption  Approximately 15mA DC  Weight (meter and probe)  275g (9.7 oz.)  Dimensions  Main Instrument: 198 x 68 x 30 mm (7.8 x 2.67 x 1.18 in.)  Probe: 195 x 25 x 19 mm (7.68 x 0.98 x 0.75 in.)       Copyright © 2015 FLIR Systems, Inc.  All rights reserved including the right of reproduction in whole or in part in any form  ISO‐9001 Certified  www.extech.com                 MF100‐en‐GB_V1.7   9/15                                               ...
