2-8. SORTIE "DISPLAY OUT"
L'OCTO est équipé de 2 sorties data "bufférisées" sur connecteurs HD15 femelle. L'OCTO peut fournir les signaux de
sortie RGBHV (Synchro H et V séparées), RGB/S (Synchro. Composite) ou RGsB (SOG).

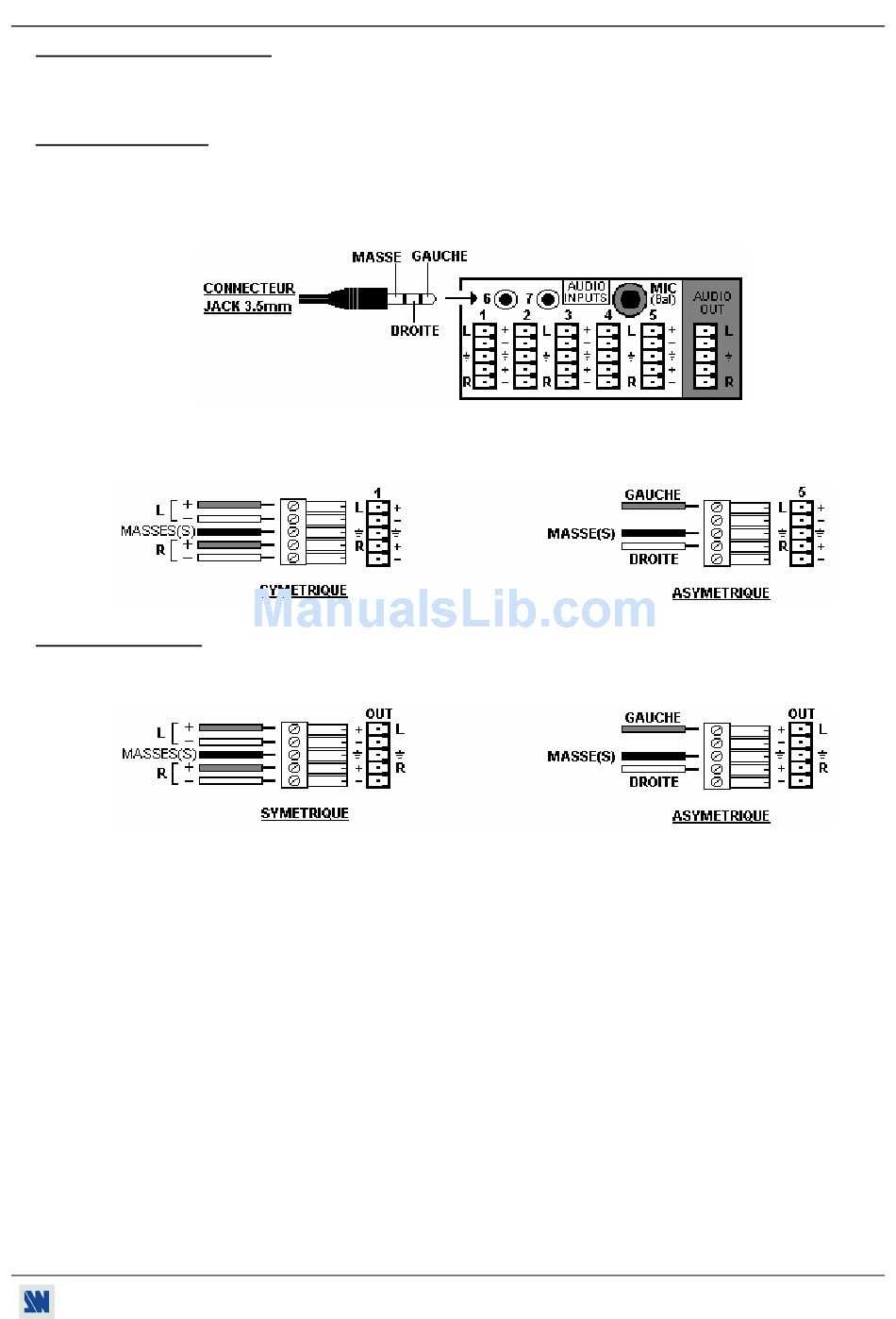

2-9. ENTRÉES AUDIO
Les entrées audio sont disponibles soient sur connecteur jack 3,5 mm femelle ou soient sur connecteur MCO 5 points mâle.
• Connecteur jack 3,5 mm femelle.
Les entrées n° 6, 7, et 8 sont équipées de ce connecteur audio. Ce connecteur permet de raccorder uniquement des
sources audio asymétriques. Raccordez vos sources asymétriques comme ci-dessous:
• Connecteur MCO 5 points mâle.
Les entrées n° 1 à 5 sont équipées de ce connecteur. Ce connecteur permet de raccorder des sources audio symétrique
ou asymétrique. Raccordez vos sources comme ci-dessous:
2-10. SORTIE AUDIO
La sortie audio est équipée d'un connecteur MCO 5 points mâle. Ce connecteur permet de raccorder des système audio
symétrique ou asymétrique. Raccordez votre système audio comme ci-dessous:
Chapitre 2 : MISE EN SERVICE (suite)
