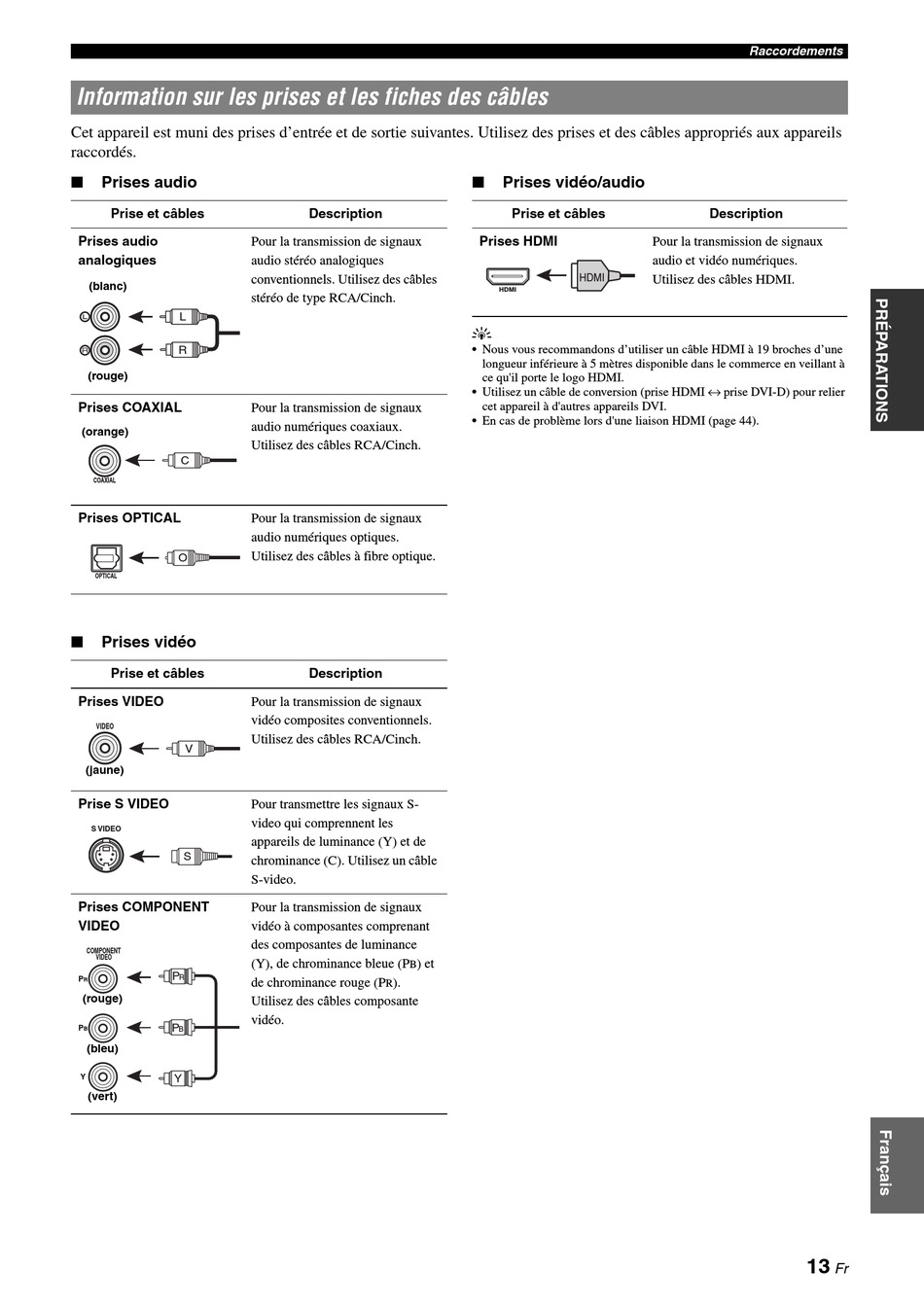

Information sur les prises et les fiches des câbles
Cet appareil est muni des prises d'entrée et de sortie suivantes. Utilisez des prises et des câbles appropriés aux appareils
raccordés.
■
Prises audio
Prise et câbles
Prises audio
analogiques
(blanc)
L
R
(rouge)
Prises COAXIAL
(orange)
C
COAXIAL
Prises OPTICAL
O
OPTICAL
■
Prises vidéo
Prise et câbles
Prises VIDEO
VIDEO
V
(jaune)
Prise S VIDEO
S VIDEO
S
Prises COMPONENT
VIDEO
COMPONENT
VIDEO
P
R
P
R
(rouge)
P
P
B
B
(bleu)
Y Y
(vert)
Description
Pour la transmission de signaux
audio stéréo analogiques
conventionnels. Utilisez des câbles
stéréo de type RCA/Cinch.
Pour la transmission de signaux
audio numériques coaxiaux.
Utilisez des câbles RCA/Cinch.
Pour la transmission de signaux
audio numériques optiques.
Utilisez des câbles à fibre optique.
Description
Pour la transmission de signaux
vidéo composites conventionnels.
Utilisez des câbles RCA/Cinch.
Pour transmettre les signaux S-
video qui comprennent les
appareils de luminance (Y) et de
chrominance (C). Utilisez un câble
S-video.
Pour la transmission de signaux
vidéo à composantes comprenant
des composantes de luminance
(Y), de chrominance bleue (P ) et
B
de chrominance rouge (P ).
R
Utilisez des câbles composante
vidéo.
■
Prises vidéo/audio
Prise et câbles
Prises HDMI
HDMI
HDMI
y
• Nous vous recommandons d'utiliser un câble HDMI à 19 broches d'une
longueur inférieure à 5 mètres disponible dans le commerce en veillant à
ce qu'il porte le logo HDMI.
• Utilisez un câble de conversion (prise HDMI ↔ prise DVI-D) pour relier
cet appareil à d'autres appareils DVI.
• En cas de problème lors d'une liaison HDMI (page 44).
Raccordements
Description
Pour la transmission de signaux
audio et vidéo numériques.
Utilisez des câbles HDMI.
