DOOR CONTROLLER
CONTRÔLEUR DE PORTE
DN1315-0006 © 2000 K
June / Juin 2000
June / Juin 2000
June / Juin 2000
June / Juin 2000
June / Juin 2000
S
I
.
ANTECH
YSTEMS
NC
INSTALLATION MANUAL
MANUEL D'INSTALLATION
KT-300

Advertisement

Table of Contents
loading

Related Manuals for Kantech KT-300

Summary of Contents for Kantech KT-300

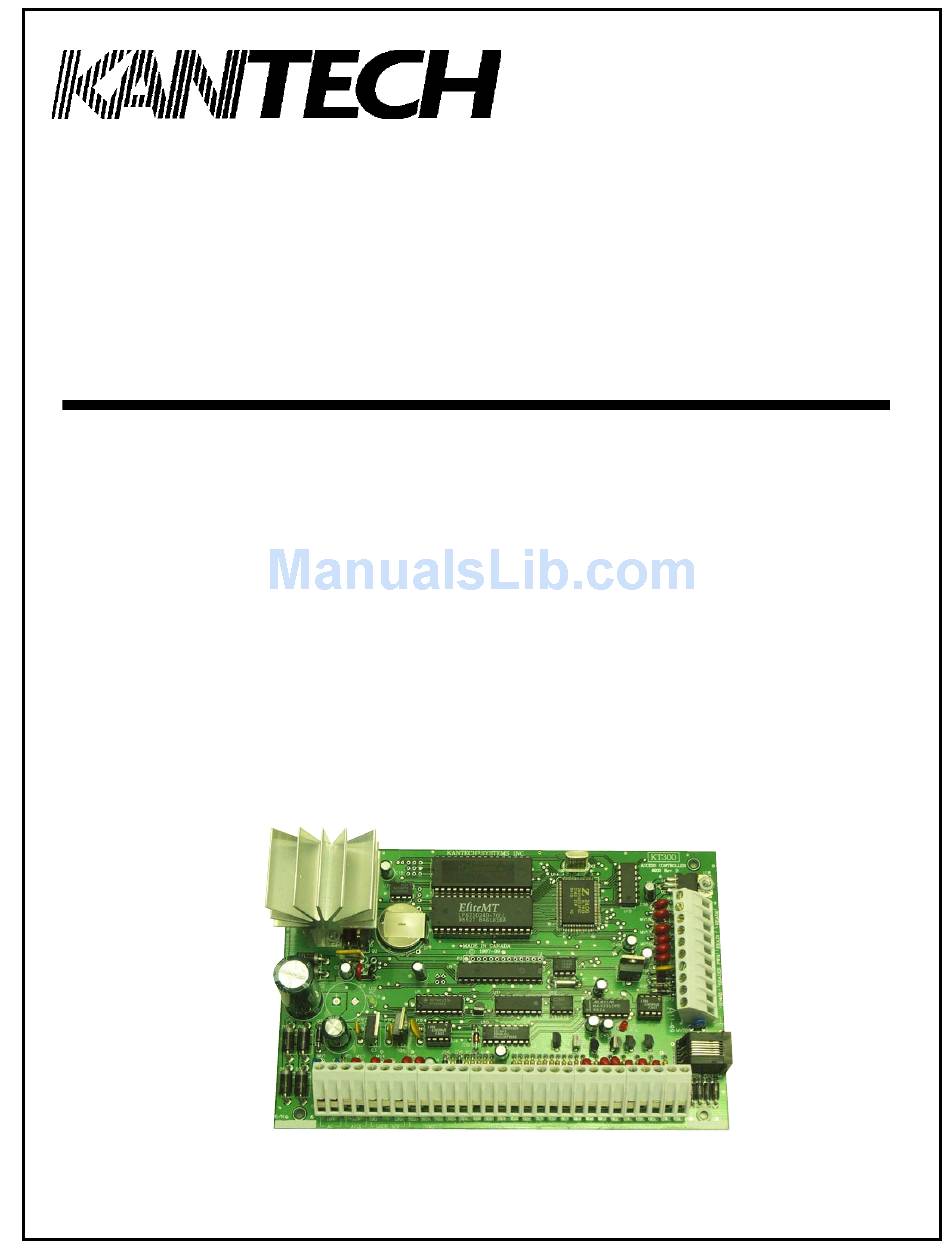

  • Page 1 DOOR CONTROLLER CONTRÔLEUR DE PORTE DN1315-0006 © 2000 K ANTECH YSTEMS KT-300 INSTALLATION MANUAL MANUEL D’INSTALLATION June / Juin 2000 June / Juin 2000 June / Juin 2000 June / Juin 2000 June / Juin 2000...
  • Page 2 For additional information call Kantech’s FREE customer assistance service. Monday to Friday 8:00AM to 8:00PM Eastern Standard Time Phone: +1 (450) 444-2040 Fax: +1 (450) 444-2029 Internet: http://www.kantech.com E-mail: techsupport@kantech.com Pour de plus amples informations, communiquez GRATUITEMENT avec le service à la clientèle de Kantech.

  • Page 3: Table Of Contents

    Step 10. Tamper Protection ..............8 Étape 8. Sorties controlées par relais ..........20 Step 11. Connecting the KT-300 to the RS-485 Bus ......8 Étape 9. Sorties auxiliaires ............... 20 Step 12. Connecting the Master Controller to the Host PC ....8 Étape 10.

  • Page 4: Introduction To The Kt-300 Door Controller

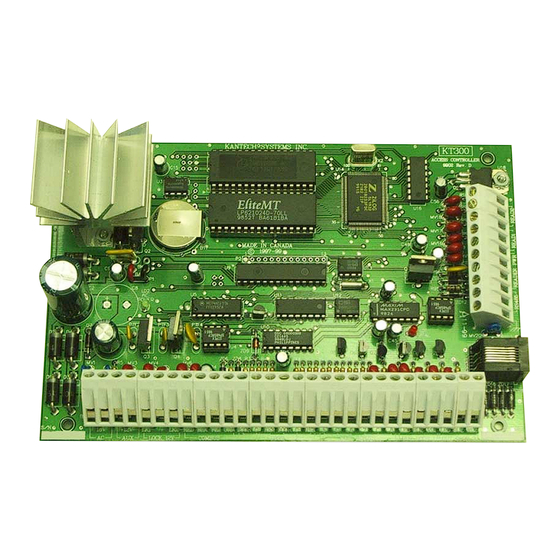

    Innovative and Powerful Kantech’s new KT-300 door controller is designed to meet the highest standards of access control and point monitoring applications. The KT-300 controls 2 doors and is easily linked to a network controlling up to 512 doors. Downloadable Firmware The firmware program, which is stored in the controller’s flash memory, is updated without changing the...

  • Page 5: Technical Specifications

    4 outputs, 25mA max/each, Open collector Relay controlled outputs ..... 2 relay controlled outputs, 25mA (max) each. Open collector to ground (use form “C” relays Kantech # KT-RM1 if needed) Auxiliary power output ......12VDC @ 125mA max, protected and supervised Reader power outputs ......

  • Page 6: Step 1. Preparing To Install The Kt-300

    Check for ideal indoor location Stay away from electrical or communication devices The KT-300 controller cabinet has been designed to be mounted on a wall without any additional enclosures. The cabinet is large enough to accom- modate the battery backup supply and the necessary wiring connections for most applications.

  • Page 7: Step 5. Door Locking Devices

    Up to 2 readers can be connected ohm (if selected) to a KT-300. They can be installed on one door to control both entry and exit or on two separate doors operating independently to control access The KT-300 has an on-board capability of monitoring 8 input points (can in one direction only.

  • Page 8: Step 8. Relay Controlled Outputs

    (25mA max) With a VC-485: Connect a 120 ohm end-of-line resistor between terminals X1- and X1+ of the last KT-300. No need to connect on the first Add external relays for high voltage devices (optional - KT-300 since the VC-485 contains an end-of-line resistor.

  • Page 9: Step 13. Powering The Kt-300

    This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions: (1) this device may not cause harmful (C) You were using the KT-300 at a local site and now want to configure interference, and (2) this device must accept any interference received it for remote operation.
  • Page 10 KT-300 - ENGLISH INSTALLATION MANUAL Page: 10 DN1315-0006 © 2000 Kantech Systems Inc.

  • Page 11: Introduction To Modules

    1-16 are also connected to the same loop, do not use relay end of this document). 1 of those modules or relay 1 of the KT-300 door controller. Please also KT-PC4108 - (8 - Zone Input Expansion Module) note that all KT-PC4204 modules that are used for Combus repower should be assigned as relays 1-4.

  • Page 12: Kt-Pc4108 - 8-Zone Input Expansion Module

    The KT-PC4108 module should be located inside a compatible cabinet 2. Remove the tamper switch wire, (Kantech part no. KT-4051CAB), mounted in a dry, secure location. 3. A serial number should be displayed on the screen. In the same Preferably, it should be placed at a convenient distance from the window where the serial number is located, you should see the type connected devices.

  • Page 13: Kt-Pc4204 - 4-Relay And Additional Power Supply Module

    Four programmable relay contacts rated 2A, 30VDC Applying Power • AUX current: 1.0A max. After all wiring is completed, apply power to the KT-300. Connect • Tamper contact input the battery leads to the battery, then connect the AC transformer.

  • Page 14: Kt-Pc4216 - 16-Zone Output Expansion Module

    4 plastic standoffs Applying Power Mounting After all wiring is completed, apply power to the KT-300. Connect The KT-PC4216 should be located inside a compatible cabinet the battery leads to the battery, then connect the AC transformer. (Kantech part no. KT-4051CAB), mounted in a dry, secure location.

  • Page 15: Kt-Lcd4501 - Kantech Lcd Time & Date Display Module

    OPTIONAL EXPANSION MODULES KT-LCD4501 - Kantech LCD Time & Date Display Module Consult the diagram below: 1. Introduction The KT-LCD4501 module is an LCD with integrated keypad which presents date and time via a 32-character liquid crystal display. 2. Specifications •...

  • Page 16: Introduction Au Kt-300

    Le contrôleur de porte KT-300 a été conçu dans le but d’atteindre les plus hauts standards d’applications de contrôle d’accès et de supervision. Le KT-300 contrôle jusqu’à deux (2) portes et il peut être facilement relié à un réseau contrôlant jusqu’à 512 portes.

  • Page 17: Spécifications Techniques

    , ) n i t r é i f a f r i t a t l u o f i o i t i t r é i f Page: 17 DN1315-0006 © 2000 Kantech Systems Inc.

  • Page 18: Étape 1. Préparation À L'installation

    Lorsque l’énergie fournie par la batterie d’urgence chute sous 9.5 volts, un dispositif interne cessera l’alimentation du courant. NE BRANCHER PAS L’ALIMENTATION À CETTE Note : Le KT-300 ne peut démarrer avec les batteries. Au départ, il est ÉTAPE-CI! nécessaire de brancher le courant alternatif.

  • Page 19: Étape 5. Dispositifs De Fermeture De Porte

    Étape 7. Lecteurs et claviers Les bornes LK1-, LK2- et + sont situées en bas à gauche du KT-300. Ces sorties sont contrôlées par le biais de paramètres propres aux utilisateurs finaux dans le but de permettre l’accès ou l’ouverture des portes à certaines heures spécifiées (horaires et niveaux d’accès).

  • Page 20: Étape 8. Sorties Controlées Par Relais

    (relais no.1) de ces derniers ni le relais 1 du KT-300 (voir la page 11 pour plus de détails - SANS VC-485: Brancher une résistance de fin de ligne de 120 ohms entre réalimentation combus).

  • Page 21: Étape 13. Mise Sous Tension Du Kt-300

    2. Brancher la batterie. totalement hors tension (coupure des alimentations CA et CC). Note : Le KT-300 ne peut démarrer avec la batterie seulement. Il est Pour assurer une opération maximum et prévenir les coupures d’alimen- nécessaire de placer le KT-300 sous tension avant de brancher la batterie.

  • Page 22: Spécifications Électriques

    (b) Le KT-300 communiquait via le protocole RS-232 et vous avez installé un un convertisseur de protocole (VC-485) RS-232 / RS-485, (c) Vous utilisiez le KT-300 à un site local et maintenant vous voulez le configurer pour effectuer des opérations à distance.
  • Page 23 INSTALLATION ÉTAPE PAR ÉTAPE Page: 23 DN1315-0006 © 2000 Kantech Systems Inc.

  • Page 24: Introduction Aux Modules

    être branchés aux quatres (4) terminaux votre logiciel pour la procédure exacte de cette fonction sous le menu ou fils de tous les modules. Le KT-300 peut recevoir quatre (4) types de définition contrôleur -- attribution des modules).

  • Page 25: Kt-Pc4108 - Module D'extension De 8 Entrées

    Avant de commencer à câbler le dispositif, assurez-vous que toute Le KT-PC4108 est un module d'entrées qui peut ajouter un maximum l'alimentation (transformateur CA et batterie) du contrôleur a été de 8 entrées programmables au contrôleur de porte KT-300. coupée. 2. Caractéristiques Pour compléter le câblage, exécuter les opérations suivantes :...

  • Page 26: Kt-Pc4204 - Module D'extension 4 Relais Et Réalimentation

    Montage 1) Établiir la communication entre l’ordinateur et le contrôleur, Le KT-PC4204 devrait être situé dans un boîtier compatible (Kantech 2) Retirer le fil du commutateur anti-sabotage (ou seulement le cavalier # KT-4051CAB), localisé dans un endroit sec et sécuritaire. De si non utilisé),...

  • Page 27: Kt-Pc4216 - Module D'extension De 16 Sorties

    Montage Lorsque tout le câblage est complété, placer le contrôleur sous tension. Le KT-PC4216 devrait être situé dans un boîtier compatible (Kantech Relier les câbles de batterie à la batterie puis brancher le transformateur # KT-4051CAB), localisé dans un endroit sec et sécuritaire. De préférence, il devrait être situé...

  • Page 28: Kt-Lcd4501 - Afficheur Lcd Avec Date Et Heure

    Consulter le diagramme suivant : L’afficheur KT-LCD4501, pour utilisation avec le contrôleur de porte KT-300, présente l’état du système (date et heure) à l’aide d’un affichage à cristaux liquides de 32 caractères. Ce module peut être utilisé pour fin de temps et présence.
