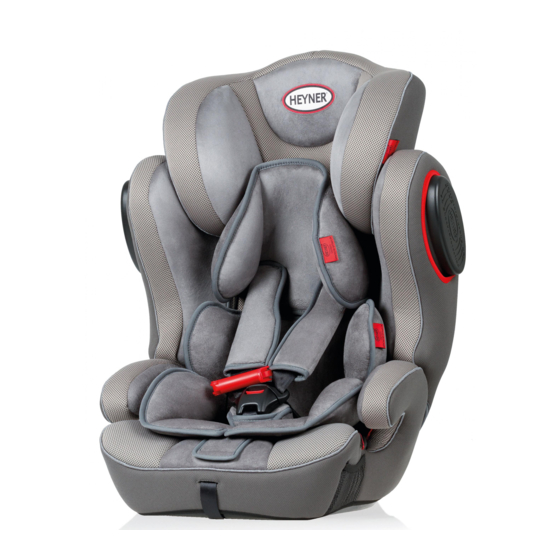

Heyner MultiProtect ERGO 3D-SP Instruction Manual
  1. Manuals
  2. Brands
  3. Heyner Manuals
  4. Car Seat
  5. MultiProtect ERGO 3D-SP
  6. Instruction manual

Heyner MultiProtect ERGO 3D-SP Instruction Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 10

Quick Links

Download this manual
Enlarged version
HEYNER MOBIL AUTOMOTIVE GMBH
Kurzer Weg 1-5
D-15859 Storkow
DEUTSCHLAND
Telefon: +49 (0) 33678 68772
Telefax: +49 (0) 33678 61044
Mail: info@heyner-germany.de
Premium Qualitäts-Kindersitze
MultiProtect ERGO 3D-SP
Bedienungsanleitung
Gr.
Kleinkind
Gewicht: 9 bis 36 kg
2
Gr.
Alter: 9 Monate bis ca. 12 Jahre
Kind
3
Gr.
Junior
Premium Qualitäts-Kindersitze
A
HEYNER
®
G
V
J3
D1
J2
D
J1
B
J
T
M
D2
E
L
F
U
D4
C
H
I
D3
Belt guide Scheme
HEYNER
®
1
10
2
9
3
8
4
7
5
6
Z
W
K
E
F
N
P
O
Q
