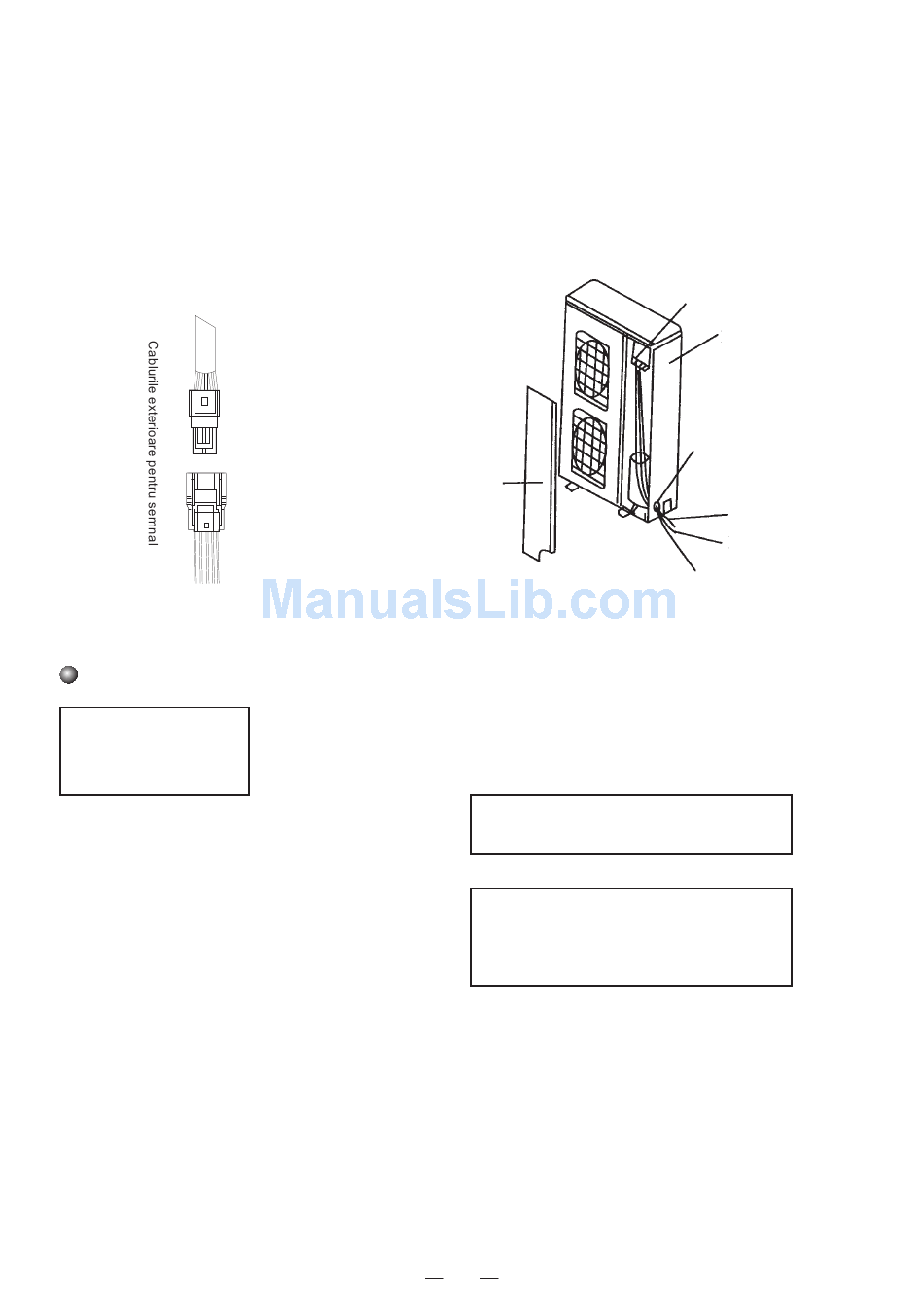

3. Cablajul
• Scoateti capacul frontal
• Deschideti cutia pentru cabluri si fixati inelul.
• Trageti cablul conector de la placa de baza a unitatii exterioare si conectati-l la placa de baza a unitatii interioare.
• Conectacti restul cablurilor conform schitei de mai jos si fixati-le cu o clema.
3~220V 60Hz

Testarea

Dupa ce ati verificat
sistemul impotriva
scurgerilor, puteti porni
testarea
Cabluri semnal
Capac frontal
Modul racire
• Alegeti modul COOL
Verificati manualul pentru mai multe
informatii
Sistemul de protectie de 3 minute.
In cazul opririi unitatii, aceasta poate fi
repornita dupa 3 minute.
24
Placa de baza
Capac spate
Orificiul exterior pentru cabluri
Cablul de alimentare
Cablu de conectare
pentru alimentare
Cabluri de semnal
