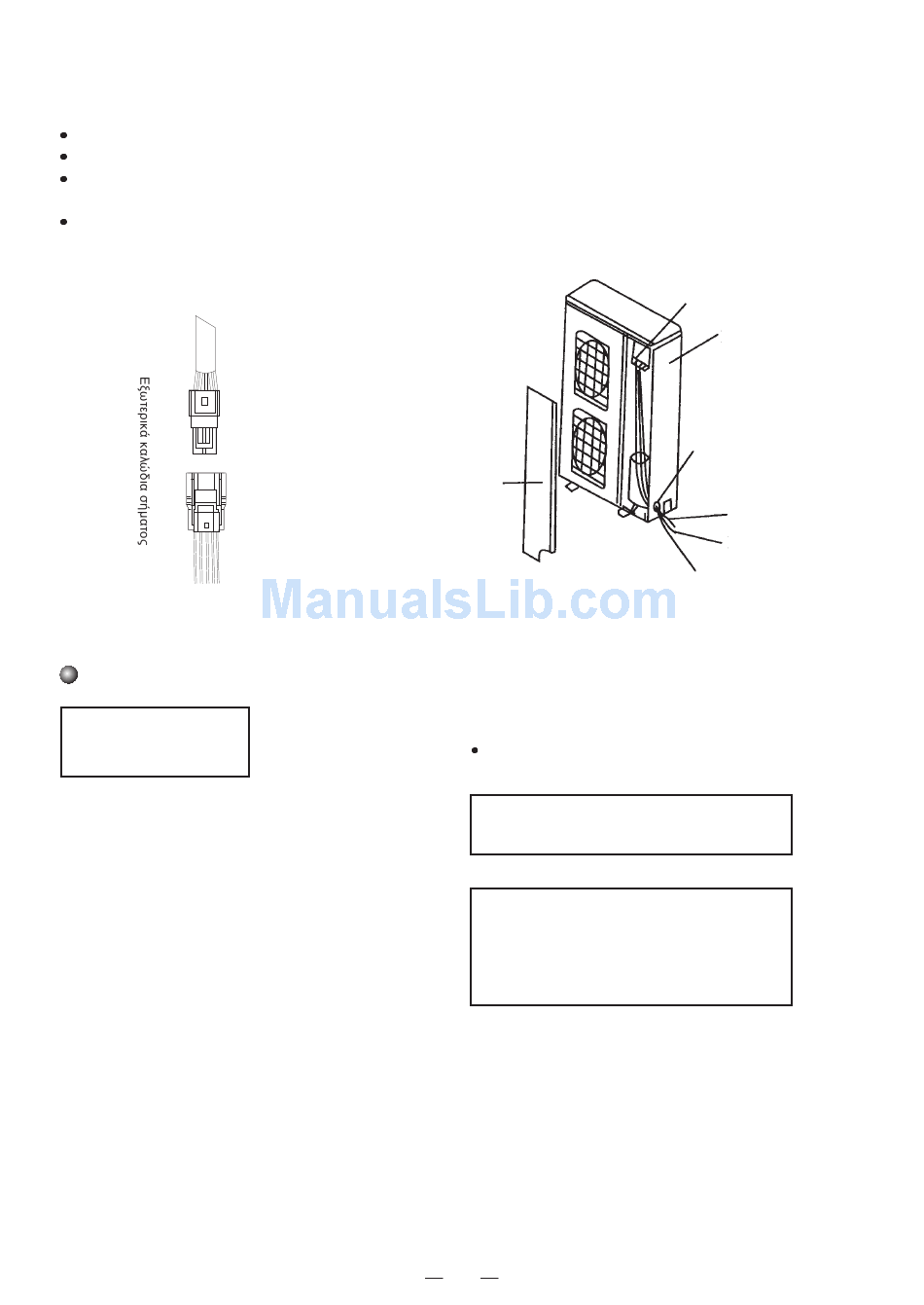

3.Καλωδίωση
Αφαιρέστε το μπροστινό πάνελ.
Ανοίξτε εξωτερική οπή καλωδιώσεων και ενσωματώστε έναν δακτύλιο για τα καλώδια.
Οδηγήστε το καλώδιο σύνδεσης από το τερματικό κουτί της εξωτερικής μονάδας, και προωθήστε το στην
εξωτερική οπή καλωδιώσεων και στην εσωτερική και μετά συνδέστε με το εσωτερικό τερματικό κουτί.
Ενώστε τα καλώδια όπως φαίνεται παρακάτω και μετά προσαρμόστε το με σφιγκτήρα καλωδίων.
3~220V 60Hz
Δοκιμαστική λειτουργία
Αφότου ολοκληρώσετε
τον έλεγχο για διαρροή,
ξεκινήστε τον δοκιμαστικό
έλεγχο.
Καλώδια Σήματος
Μπροστινό πάνελ
Ψύξη
Ρυθμίστε λειτουργία ψύξης.
Δείτε το εγχειρίδιο χρήστη για λεπτομέρειες.
3- λεπτη προστασία
Αν η μονάδα σταματήσει, χρειάζεται
3 λεπτά να επανεκκινηθεί.
24
Τερματικό κουτί
Οπίσθιο πάνελ
Εξωτερική οπή καλωδίωσης
Καλώδιο ρεύματος
Καλώδιο σύνδεσης ρεύματος
Καλώδια Σήματος
