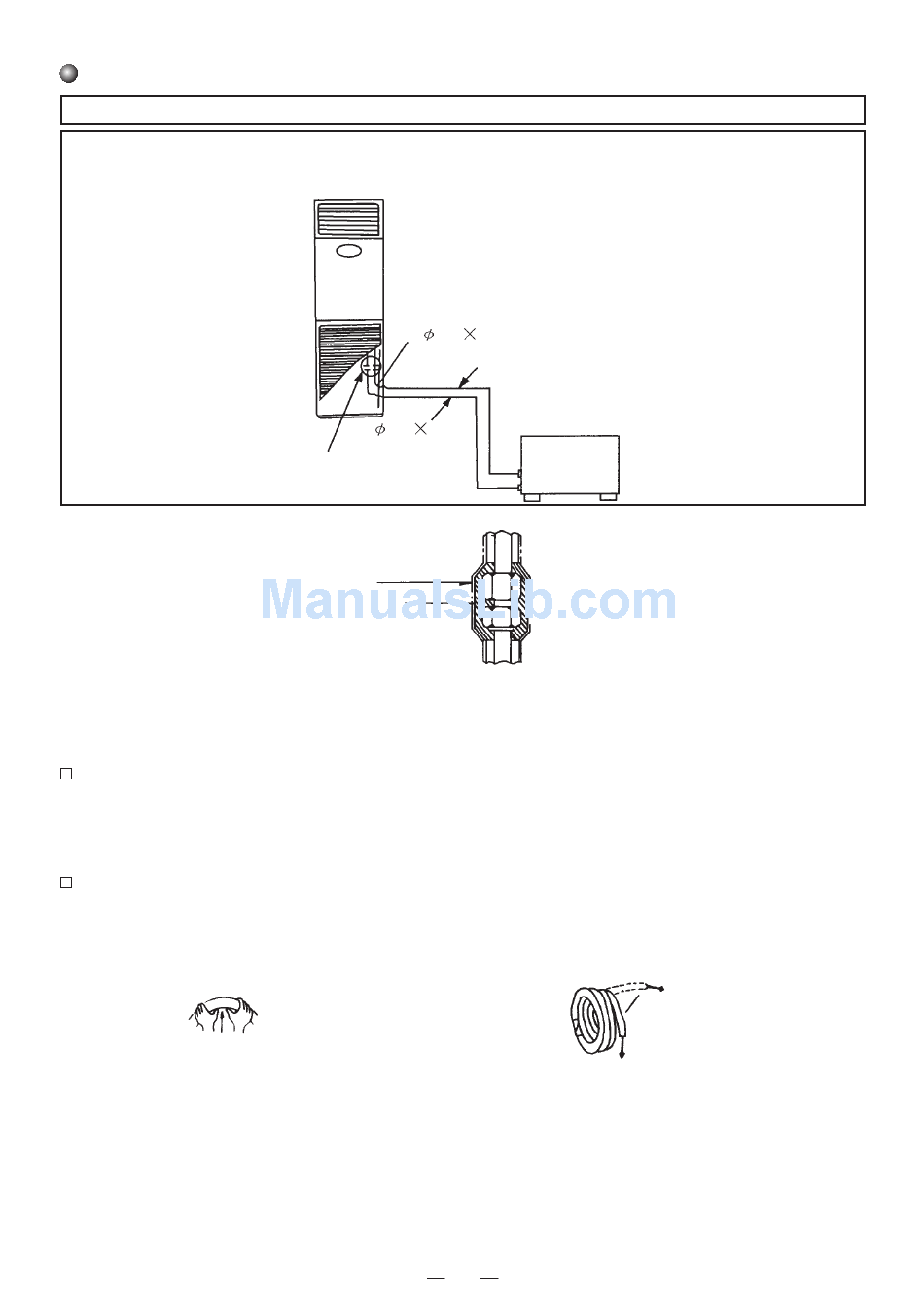

Note cu privire la tubulatura
Conductele de scurgere si refrigerant trebuie sa fie izolate pentru a evita inghetarea lor.
Atat unitatea interioara cat si cea exterioara sunt dotate cu elemente forjate de conectare.
Conducta pentru refrigerant este folosita pentru a conecta unitatea exterioara de cea interioara.
NOTA : Nu indoiti/indreptati conducta maleabila de mai mult de 3 ori.
Conector forjat
Nota: Izolati toate componentele expuse ale conexiunii vorjate.
1. Conectarea conductei.
Asigurati-va ca valva unitatii exterioare este inchisa. De fiecare data cand conectati, scoateti capacul valvei si conectati
conducta cu element forjat imediat (in cel mult 5 minute). In caz contrar pot aparea acumulari de praf, umezeala sau
alte particule care pot intra in conducta si pot cauza defectiun.
Informatii despre conducta maleabila.
• Conducta maleabila trebuie folosita in interior.
• Unghiul de indoire nu trebuie sa fie mai mare de 90 de grade.
• Conducta va fi indoita la mijloc, astfel incat raza va fi mai mare si mai sigura.
• Nu indoiti conducta de mai mult de 3 ori.
Cand indoiti conducta.
• Taiati o parte din izolatie in locul indoirii (folositi banda de pvc dupa indoire).
• Raza/unghiul de indoire trebuie sa fie cat mai mare, astfel conducta nu se va aplatiza si nu se va rupe.
Indoiti conducta folosind degetul mare
Raza minima: 100mm
2. Cand folositi conducta de cupru cuparata local, verificati ca valva unitatii exterioare sa fie inchisa. Dupa conectarea
conductei de refrigerant la ambele unitati, vidati conducta folosind valva de control. Dupa evacuarea aerului, inchideti
valva de control si strangeti suruburile.
3. Dupa terminarea pasilor 1 si 2, asigurati-va ca valva unitatii exterioare este deschisa si ca nu exista un blocaj intre
unitati (interioara si exterioara).
Nota: Inainte de fixarea piulitei, aplicati putin ulei de refrigerant la jonctiune.
Unitate interioara
Conducta maleabila
19
12 1
Banda izolanta
Protectie izolatoare
20
1
Unitate
exterioara
Slabirea conductei
Strangerea conductei
