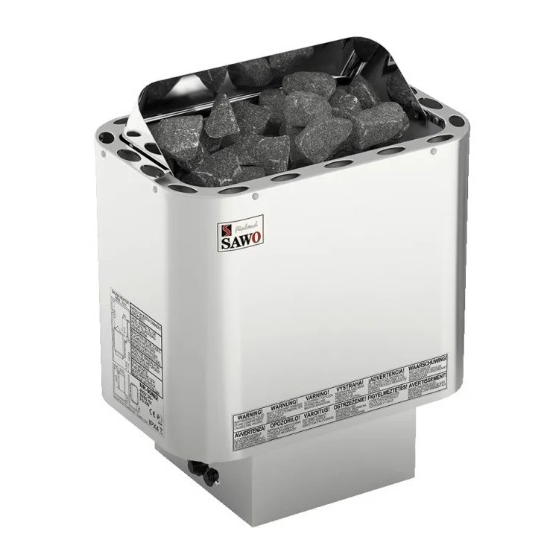

NORDEX HEATER
NR-45Ni2
Поздравляем с приобретением электрической печи SAWO для сауны!
Пожалуйста, внимательно ознакомьтесь с руководством перед ее
использованием.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
ЭЛЕКТРИЧЕСКАЯ ПЕЧЬ ДЛЯ САУНЫ | ELECTRIC SAUNA HEATER
Не предназначена для использования в США, Канаде и Мексике.
NR-60Ni2
СОВМЕСТИМОСТЬ В РАБОТЕ С SAUNOVA 2.0
COMPATIBLE WITH SAUNOVA 2.0 USER INTERFACE
Пульт управления приобретается отдельно.
User interface to be purchased separately,
interface is not included in the package.
Порядок управления описан в руководстве к Saunova 2.0.
For control operation. Please refer to Saunova 2.0 control
manual.
Not for use in the USA, Canada and Mexico.
РУССКИЙ | ENGLISH
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ
NR-80Ni2
NR-90Ni2
Saunova 2.0
MANUAL
Ni2
version
Advertisement
Table of Contents
Related Manuals for Sawo Nordex NR-45Ni2
Summary of Contents for Sawo Nordex NR-45Ni2
- Page 1 NR-45Ni2 NR-60Ni2 NR-80Ni2 NR-90Ni2 Поздравляем с приобретением электрической печи SAWO для сауны! Пожалуйста, внимательно ознакомьтесь с руководством перед ее использованием. Congratulations on your purchase of SAWO sauna heater! Please read the manual carefully before using the heater. СОВМЕСТИМОСТЬ В РАБОТЕ С SAUNOVA 2.0 COMPATIBLE WITH SAUNOVA 2.0 USER INTERFACE...
-
Page 2: Table Of Contents
СОДЕРЖАНИЕ Техника безопасности ..............4 Для пользователей ..............4 Для технических специалистов ..........6 Установка печи ................8 Камни для печи ................10 Загрузка камней в печь ............... 10 Установка пульта управления ............. 12 Датчик ..................13 Датчик двери ................14 Вентилятор (доп. функция) ............14 Максимальная... - Page 3 TABLE OF CONTENTS Safety Instructions .................5 For User ..................5 For Technicians ................7 Heater Installation ................9 Heater Stones ................11 Loading Stones into the Heater ............ 11 Installation of the Control Panel ............. 12 Sensor ..................13 Door Sensor ................. 15 Fan Feature (optional) ..............
-
Page 4: Техника Безопасности
ТЕХНИКА БЕЗОПАСНОСТИ Перед использованием сауны и при установке печи ознакомьтесь с данными мерами безопасности. Для пользователей: • Данное оборудование не предназначено для использования людьми (включая детей) с недостаточным опытом или с ограниченными физическими или умственными способностями, кроме как под строгим надзором... -
Page 5: Safety Instructions
SAFETY INSTRUCTIONS Please take note of these safety precautions before using the sauna or when installing the heater. For user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. -
Page 6: Для Технических Специалистов
Для технических специалистов: • Работы по электромонтажу и ремонту должны выполняться квалифицированным электриком. • При установке печи соблюдайте рекомендации по минимальным безопасным расстояниям (см. стр. 8). • Электронный датчик и электронная нагревательная система должны располагаться таким образом, чтобы входящие потоки воздуха их не задевали. -
Page 7: For Technicians
For technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater (See page 8). • The electronic sensor and electronic heating system should be mounted in a way so that incoming air will not interfere with it. -
Page 8: Установка Печи
УСТАНОВКА ПЕЧИ Специалисты рекомендуют устанавливать печь у ближайшей к двери стены. Благодаря этому циркулирующий возле двери прохладный воздух смешивается с горячим воздухом, который исходит от печи. В целях обеспечения безопасности и удобства соблюдайте рекомендации по минимальным безопасным расстояниям согласно Рис. 1. Учитывайте объем сауны (см. стр. 32). Не устанавливайте печь в нише... -
Page 9: Heater Installation
HEATER IN ISTALLATION It is recommended that the heater be placed on the wall nearest to the door. The air circulation created by the door should work together with the hot air generated by the heater. For safety and convenience, follow the minimum safety distances as provided (See Fig 1.). -
Page 10: Камни Для Печи
печь без камней – это может привести к пожару. Используйте только камни, рекомендованные SAWO. Использование других камней может повредить нагревательные элементы и лишить вас гарантии на печь. Не используйте керамические или другие искусственные камни! ЗАГРУЗКА КАМНЕЙ В ПЕЧЬ Рекомендуется промыть все камни перед загрузкой их в печь для удаления пыли и загрязнений, которые... -
Page 11: Heater Stones
NOTE! Never use the heater without stones as it may cause fire. Use only manufacturer recommended SaWo-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use eramic stones or other artificial stones of any type! -
Page 12: Установка Пульта Управления
УСТАНОВКА ПУЛЬТА УПРАВЛЕНИЯ(СМ. СХЕМУ) 1. Установите выносную панель управления 3. Подключите панель управления к блоку в выбранном вами месте. При установке мощности кабелем RJ12. внутри сауны убедитесь, что выбранное 4. Вставьте корпус в вырезанный участок. место соответствует минимальным и 5. Прикрутите панель управления к стене максимальным... -
Page 13: Датчик
ДАТЧИК Поместите датчик над печью (см. Рис. 6). Не размещайте датчики рядом с вентиляционными отверстиями:это охлаждает их,из-за чего отображается неправильная температура, и печь может перегреться. SENSOR Place the sensor over the heater. (See fig. 6) Do not place the sensors near the air ventilation. The closeness of the air vent cools down the sensor. -
Page 14: Датчик Двери
ДАТЧИК ДВЕРИ В саунах для коммерческого использования рекомендуется установить датчик двери. Если дверь открывается в период обратного отсчета таймера, предварительный запуск отключается. Дверной датчик также обеспечивает, чтобы дверь не оставалась долго открытой при включенной печи. Если каменка запущена, и дверь открывается более чем на 15 минут, на... -
Page 15: Door Sensor
DOOR SENSOR In other than household use, it is recommended to install door sensor. The door sensor disables all pre-run operations if the door is opened while the pre-run countdown is active. The door sensor also ensures that the door is not open for long periods of time when the heater is on. -
Page 16: Максимальная Продолжительность Сеанса
МАКСИМАЛЬНАЯ ПРОДОЛЖИТЕЛЬНОСТЬ СЕАНСА Максимальная продолжительность сеанса зависит от назначения сауны. Общее время посещения сауны для домашнего использования ограничено часами, включая предварительный запуск и длительность самого сеанса*. Заводская настройка для блока управления – 6 часов. Для совместного многоквартирного использования, отелей и аналогичных мест время работы печи... -
Page 17: Maximum Session Time
MAXIMUM SESSION TIME The maximum sauna session time depends on the purpose of the sauna. For domestic use, the total on-time of the sauna is limited to 6 hours. It includes pre-run time and the session time*. The factory setting for the control unit is 6 hours. For condominiums, hotels and similar locations, the operating period of the sauna heater is limited to 12 hours, including the pre-run time and the session time. -
Page 18: Электрическая Схема
ЭЛЕКТРИЧЕСКАЯ СХЕМА ELECTRICAL DIAGRAM Saunova 2.0 SESSION Control Unit User Interface RJ Data Cable 1 2 3 Main Switch 1 1 0 1 Max. 9.0 kW SAU-UI-V2 400V 3N~ CONTROL For DIP switch 50/60Hz setting refer to page 21 SAFETY SAFETY SWITCH SWITCH REM ON... -
Page 19: Dip-Переключатель
DIP-ПЕРЕКЛЮЧАТЕЛЬ SESSION ФУНКЦИИ DIP-ПЕРЕКЛЮЧАТЕЛЯ DIP-переключатель Функция ВКЛ ВЫКЛ № Session time Session time Session time Combi mode Режим комби ВКЛ Режим комби ВЫКЛ Доп. блок мощности Осн. блок мощности Slave Комбинированная печь с 2 Комбинированная печь с 1 сигналами (пусто/уровень) Empty сигналом... -
Page 20: Dip Switch
DIP SWITCH SESSION DIP SWITCH FUNCTIONS DIP Switch # Function Session time Session time Session time Combi mode Combi mode ON Combi mode OFF Slave Contactor Controller Combi heater with Combi heater with Empty 1 signal (Wm) for 2 signal (Empty & Level) water level detection for water level detection Safety/door switch... -
Page 21: Вентиляция
ВЕНТИЛЯЦИЯ Чтобы сауна оказывала успокаивающее воздействие, в ней должно обеспечиваться достаточное смешение горячего и холодного воздуха. Помимо этого, вентиляция обеспечивает перемещение воздуха вокруг печи и перенос тепла по всему пространству сауны. Расположение впускных и выпускных вентиляционных отверстий может изменяться в зависимости от конструкции сауны или предпочтений владельца. -
Page 22: Air Ventilation
AIR VENTILATION To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna room. Another reason for ventilation is to draw air around the heater and move the heat to the farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the design of the sauna room or preference of the owner. -
Page 23: Прогрев Сауны
ПРОГРЕВ САУНЫ ВНИМАНИЕ! При первом включении печи может возникнуть дым и неприятный запах. На нагревательных элементах новой печи остаются следы технологических материалов, используемых при производстве. Эти материалы испаряются при первом нагреве каменки. При этом может возникать дымка и неприятный запах. Вдыхание этих паров... -
Page 24: Heating Of The Sauna Room
HEATING OF THE SAUNA ROOM CAUTION! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. -
Page 25: Техническое Обслуживание Сауны
Если на крышке печи появился известковый налет или другие пятна, протрите ее мягким мыльным раствором. Для удаления пятен можно также использовать декальцинирующий раствор SAWO (средство для удаления накипи). После мытья печь должна просохнуть. Протирайте стеклянные поверхности с помощью средств для мытья окон... -
Page 26: Sauna Maintenance
If there is calcium stains or other dirt on the heater cover, clean it with mild soap water. You can also use SAWO Decalcifying solution for washing the stains. Dry after wash. Clean glass surfaces with window cleaning agent or dish soap. Rinse well and dry with a squeegee or a dry cloth. -
Page 27: Диагностика
ДИАГНОСТИКА Если печь не нагревается или сауна прогревается медленно: МОДЕЛИ NI: • Пульт управления включен? • Заданная температура превышает фактическую температуру в сауне? • Включен ли главный переключатель? В моделях NI главный переключатель находится внизу печки, в моделях NS – на блоке мощности. •... -
Page 28: Diagnostic Table
DIAGNOSTIC TABLE If heater is not heating up or sauna room is heating up slowly: NI-MODELS: • Is the control unit ON? • Is the set temperature higher than the temperature inside the sauna room? • Is the main switch ON? In Ni-models, main switch is located at the bottom of the heater, and in NS-models it is on the power control. -
Page 29: Запчасти Для Печи Nordex
ЗАПЧАСТИ ДЛЯ ПЕЧИ NORDEX Теплоотражатель NR Задняя рама SCA Боковая рама NR Держатель камней NR Нагревательные элементы Теплозащитный экран Лист монтирования к стене NR Среднеотражающий лист NR Замок нагревательных элементов с уплотняющим кольцом Клеммная колодка (средняя) Фиксатор для кабеля Кабельная коробка NR Донная... - Page 30 (Slots) HP06-001 HP06-003 HP02-001 HP06-008-1 HP06-004 HP06-002 HP06-005 HP02-004 SCA150 (1,5kW) HP02-005 SCA200 (2,0kW) HP02-007 SCA266 (2,66kW) HP02-008 SCA300 (3,0kW) HP01-022-A1 7 poles HP01-066 5 poles HP01-021 HP06-009 HP06-006 SAU-BOARD-2 HP06-016 HP06-020-1 NS ENGLISH...
-
Page 31: Технические Характеристики
НАГРЕВАТЕЛЬНЫЕ ЭЛЕМЕНТЫ HEATING ELEMENTS Рис. 8 Fig. 8 SCA150 SCA200 SCP200 SCA266 SCA300 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TECHNICAL DATA МОДЕЛЬ VASTUS SAUNAN JÄNNITE KIUKAAN KOKO JOHDON KIVET OHJAUS SULAKE ПЕЧИ TILAVUUS POIKKIPINTA TYYPPINUMERO LEVEYS SYVYYS KORKEUS HEATER HEATING ELEMENT SAUNA ROOM SUPPLY SIZE OF HEATER SIZE OF STONES... -
Page 32: Техническое Обслуживание Печи
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕЧИ HEATER MAINTENANCE РУССКИЙ | ENGLISH... - Page 33 РУССКИЙ | ENGLISH...
- Page 34 РУССКИЙ | ENGLISH...
- Page 35 PX 4 Возможно внесение изменений без уведомления. Subject to change without notice. www.sawo.com | info@sawo.com...
