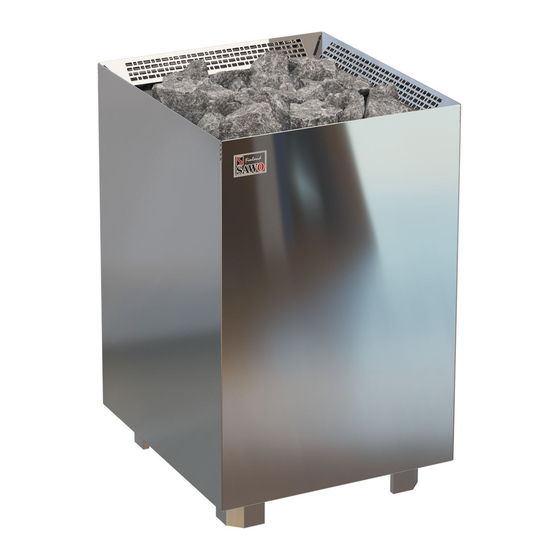

NORDEX FLOOR HEATER
NRNF-90NS
NRNF-90NS-BL
NRNF-180NS-V12
NRNF-180NS-BL-V12
Onnittelut loistavasta kiuasvalinnasta!
Tutustu huolellisesti käyttöohjeisiin ennen tuotteen käyttöä.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
Sarjanumero
9,0 kW
Serienumber
10,5 kW
12,0 kW
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
NRNF-105NS
NRNF-105NS-BL
NRNF-150NS
NRNF-150NS-BL
NRNF-210NS-V12
NRNF-210NS-BL-V12
15,0 kW
18,0 kW
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SUOMI | ENGLISH
KÄYTTÖOHJEET
NRNF-120NS
NRNF-120NS-BL
NRNF-180NS
NRNF-180NS-BL
NRNF-240NS-V12
NRNF-240NS-BL-V12
Sarjanumero
18,0 kW
Serienumber
21,0 kW
24,0 kW
MANUAL
AVAILABLE AS:
•
TRENDLINE
Sarjanumero
Serienumber
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Sawo NORDEX NRNF-90NS
Summary of Contents for Sawo NORDEX NRNF-90NS
- Page 1 NRNF-210NS-BL-V12 NRNF-240NS-BL-V12 Onnittelut loistavasta kiuasvalinnasta! AVAILABLE AS: Tutustu huolellisesti käyttöohjeisiin ennen tuotteen käyttöä. • TRENDLINE Congratulations on your purchase of SAWO sauna heater! Please read the manual carefully before using the heater. Sarjanumero Sarjanumero Sarjanumero 9,0 kW 15,0 kW 18,0 kW...
-
Page 2: Table Of Contents
SISÄLLYSLUETTELO Turvallisuusohjeet ................4 Käyttäjälle: ..................4 Asentajalle: ..................6 Kiukaan asentaminen ..............8 Kytkentäkaavio ................10 Kiuaskivet ..................12 Kivien Ladonta Kiukaaseen ............12 Saunahuoneen lämmitys ............... 14 Ilmanvaihto ................. 16 Eristys ..................16 Saunan huolto ................18 Vianetsintäkaavio ................. 20 Nordex floor varaosat ..............22 Tekniset tiedot ................ - Page 3 TABLE OF CONTENTS Safety instructions ................5 For user:..................5 For technicians: ................7 Heater installation ................9 Electrical diagram ................. 10 Heater stones ................13 Loading stones into the heater ............. 13 Heating of the sauna room ............15 Air ventilation ................17 Insulation ..................
-
Page 4: Turvallisuusohjeet
TURVALLISUUSOHJEET Ole hyvä ja seuraa näitä ohjeita ennen kiukaan asentamista tai saunan käyttöä. Käyttäjälle: • Tämä kiuas ei sovellu sellaisten henkilöiden käytettäväksi (ml.lapset), joiden fyysiset tai henkiset ominaisuudet tai kokemuksen puute estävät heitä käyttämästä kiuasta turvallisesti. Kiuasta saa käyttää ainoastaan sen käyttöön perehtynyt henkilö. •... -
Page 5: Safety Instructions
SAFETY INSTRUCTIONS Please take note of these safety precautions before using the sauna or when installing the heater. For user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. -
Page 6: Asentajalle
Asentajalle: • Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja. • Kiuasta asennettaessa tarkista vaadittavat suojaetäisyydet käyttöohjeesta (Katso sivu • Elektroniset anturit ja muut tunnistimet tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. Ohjauspaneeli voidaan asentaa valintasi mukaan saunan ulko- tai sisäpuolelle. -
Page 7: For Technicians
For technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater (See page 9). • The electronic sensor and electronic heating system should be mounted in a way so that incoming air will not interfere with it. -
Page 8: Kiukaan Asentaminen
KIUKAAN ASENNUS Kiuas on mahdollista sijoittaa mihin vain saunahuoneessa, lukuunottamatta syvennystä. Turvallisuussyistä annettuja minimisuojaetäisyyksiä (Katso sivu 9) sekä kuutioti- lavuuksia (Katso sivu 22 tekniset tiedot) tulee noudattaa. Useimmissa maissa kiukaan kiinnittäminen lattiaan on säädetty lailla. Kiuas on todella kuuma. Suosittelemme asentamaan kiukaaseen suojakaiteen, jolla vähennät kosketusmahdollisuuksia kuuman kiukaan kanssa. -
Page 9: Heater Installation
HEATER INSTALLATION The heater can be placed wherever in the sauna, but for safety and convenience, follow the minimum safety distances as provided below (See page 9). Follow the cubic volumes given in the Technical Data (See page 22). Do not install the heater to the floor or wall niche. -
Page 10: Kytkentäkaavio
KYTKENTÄKAAVIO NORDEX FLOOR STANDING ELECTRICAL DIAGRAM NRNF-90NS / NRNF-90NS-BL 9,0 kW 400V 3N~ 50/60Hz Ohjaus- / Kontaktoriyksikön kytkentä Control unit/ Contactor Unit Connection HEATING SYSTEM SAUNA CONTROL UNIT Control Unit POWER DISTRIBUTION Terminal 1 400V 3N~ 9,0 kW 50/60Hz NRNF-105NS / NRNF-105NS-BL 10,5 kW 400V 3N~ 50/60Hz... - Page 11 HUOM! NOTE! Kuva 4 Jos johto on yli 2m pitkä, poikkipin- By cables longer than 2m, you have Fig. 4 ta-alan on vastattava EVU:n määrit- to assign the cable cross section to tämää VDE 0100 standardia. VDE 0100 respective to EVU. TERMINAL 1 TERMINAL 2 TERMINALS 1 &...
-
Page 12: Kiuaskivet
Tarvittava kivimäärä on ilmoitettu kiukaan teknisissä tiedoissa (Katso sivu 22, tekniset tiedot). HUOM! Älä käytä kiuasta ilman kiuaskiviä, sillä se voi aiheuttaa palovaaran. Käytä kiukaassasi vain valmistajan suosittelemia SAWO-kiuaskiviä. Väärien kivien käyttö voi aiheuttaa lämmityselementtien ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia kiuaskiviä. -
Page 13: Heater Stones
NOTE! Never use the heater without stones as it may cause fire. Use only manufacturer recommended SaWo-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use eramic stones or other artificial stones of any type! -
Page 14: Saunahuoneen Lämmitys
SAUNAHUONEEN LÄMMITYS VAROITUS! Uusissa vastuksissa saattaa olla tuotantovaiheessa syntyneitä ainejäämiä, jotka voivat aiheuttaa ensimmäisellä lämmityskerralla savun ja hajun muodostumista saunaan. Savun hengittäminen voi olla terveydelle haitallista. Seuraa seuraavia ohjeita lämmittäessäsi kiuasta ensimmäistä kertaa tai jos olet vaihtanut kiukaaseen uudet vastukset. Säädä... -
Page 15: Heating Of The Sauna Room
HEATING OF THE SAUNA ROOM CAUTION! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. -
Page 16: Ilmanvaihto
ILMANVAIHTO Miellyttävän saunakokemuksen luomiseksi saunassa tulisi olla kuumaa ja raikasta ilmaa sopivassa suhteessa. Ilmanvaihdon tarkoituksena on kierrättää kiukaan ympärillä oleva ilma kaikkialle. Tulo- ja poistoilmaventtiilien sijainti vaihtelee saunan mallista sekä käyttäjän mieltymyksistä riippuen. Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kts. kuva A). Koneellista ilmanvaihtoa käytettäessä... -
Page 17: Air Ventilation
AIR VENTILATION To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna room. Another reason for ventilation is to draw air around the heater and move the heat to the farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the design of the sauna room or preference of the owner. -
Page 18: Saunan Huolto
Jos lauteet eivät puhdistu pesemällä, hio lauteet kevyesti ja käsittele suoja-aineella. Älä lämmitä saunaa heti käsittelyn jälkeen. Jos kiukaaseen on kertynyt valkoisia kalkkisaostumia tai likaa, pese kiuas miedolla saippuavedellä tai SAWO Decalcifying solution -vesiliuoksella. Voit myös käyttää apteekista ostettavaa sitruunahappoa. Lue sitruunahapon käyttöohjeet tarkasti pakkauksesta ennen tuotteen käyttämistä. -
Page 19: Sauna Maintenance
If there is calcium stains or other dirt on the heater cover, clean it with mild soap water. You can also use SAWO Decalcifying solution for washing the stains. Dry after wash. Clean glass surfaces with window cleaning agent or dish soap. Rinse well and dry with a squeegee or a dry cloth. -
Page 20: Vianetsintäkaavio
VIANETSINTÄ Jos kiuas ei lämpene tai sauna lämpenee hitaasti: NI- JA NS-MALLIT: • Onko kiuas laitettu päälle ohjauskeskuksesta? • Onko tavoitelämpötila säädetty saunan lämpötilaa korkeammaksi? • Onko kiukaan pääkytkin päällä? Ni-malleissa kytkin sijaitsee kiukaan alaosassa ja Ns-malleissa tehoyksikössä • Ovatko kytkintaulun sulakkeet ehjät ja toiminnassa? Sulakkeen laukeamisen syy tulee aina selvittää... -
Page 21: Diagnostic Table
DIAGNOSTIC TABLE If heater is not heating up or sauna room is heating up slowly: NS- AND NI-MODELS: • Is the control unit ON? • Is the set temperature higher than the temperature inside the sauna room? • Is the main switch ON? In Ni-models, main switch is located at the bottom of the heater, and in NS-models it is on the power control. -
Page 22: Nordex Floor Varaosat
TEKNISET TIEDOT TECHNICAL DATA JOHDON KIVET OHJAUS KIUAS VASTUS SAUNAN JÄNNITE KIUKAAN KOKO SULAKE POIKKIPINTA TILAVUUS TYYPPINUMERO PITUUS SYVYYS KORKEUS MALLI SAUNA SIZE OF HEATER SUPPLY SIZE OF WIRE FUSE STONES CONTROL HEATER HEATING ELEMENTS ROOM LENGTH WIDTH HEIGHT VOLTAGE (amp.) TYPE NUMBER MODEL... - Page 23 HP03-002 HP03-003 HP03-005 9,0 kW HP04-003 10,5-12kW HP01-066, terminal block 5 poles HP01-009, terminal block 3 poles HP04-008 15kW HP01-008 HP04-002 18kW HP01-021 H05-002 18-24kW HP03-007 SUOMI | ENGLISH...
- Page 24 PX 4 Pidätämme oikeuden muutoksiin. Subject to change without notice. www.sawo.com | info@sawo.com...
