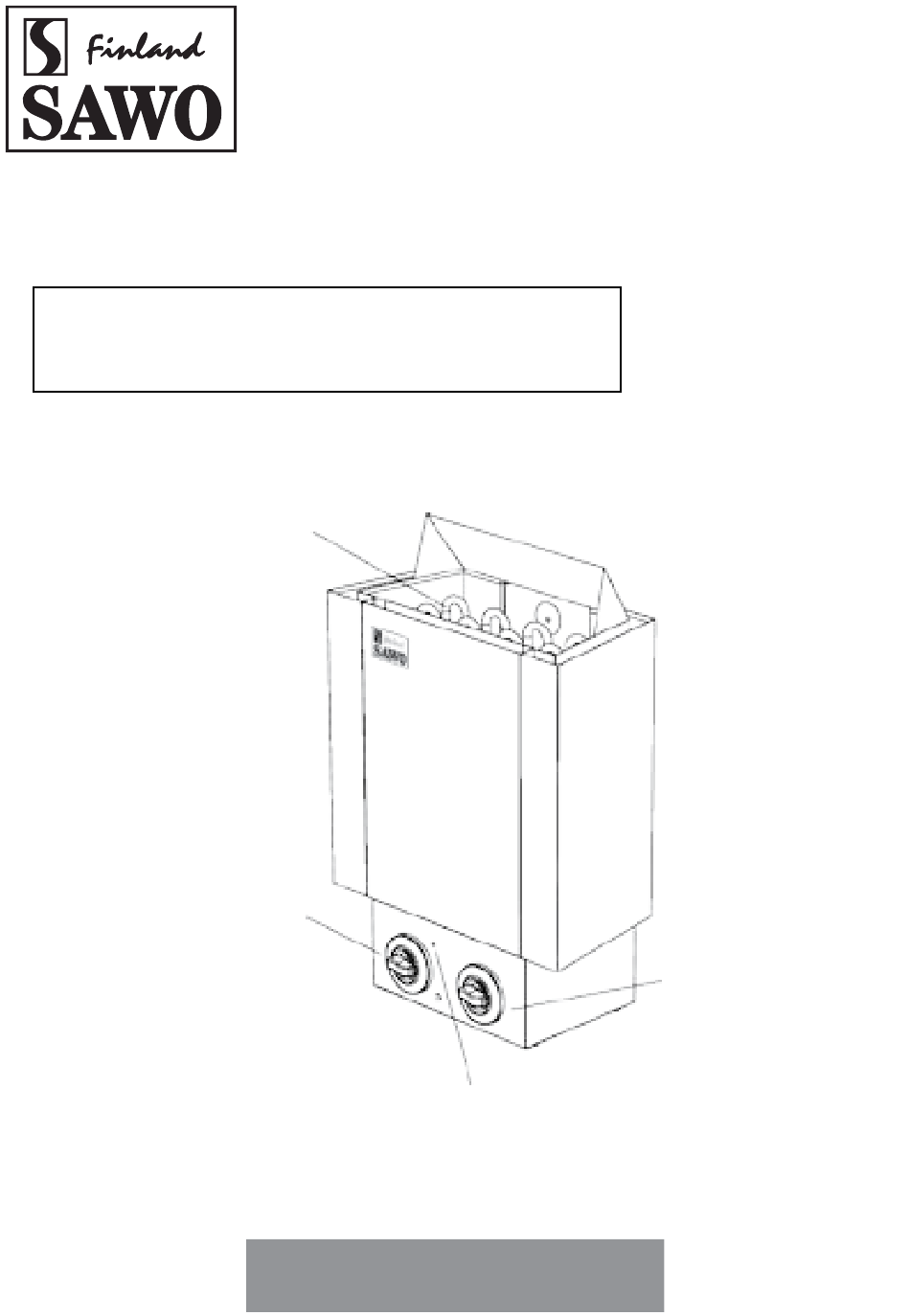

  • Page 1 KÄYTTÖOHJEET MANUAL NORDEX MINI HEATER AVAILABLE AS: NRMN-23NB NRMN-30NB NRMN-36NB • TRENDLINE NRMN-23NS NRMN-30NS NRMN-36NS Congratulations on your purchase of Onnittelut loistavasta kiuasvalinnastanne! SAWO sauna heater! Tutustu käyttöohjeisiin huolellisesti ennen Please read the manual carefully before käyttöönottoa. using the heater.

  • Page 2: Table Of Contents

    SISÄLLYSLUETTELO Turvaohjeet ...................4 Käyttäjälle: ................4 Asentajalle: ................6 Kiukaan asentaminen ..............8 Kytkentäkaavio ................10 Ohjauskeskuksen kätisyyden muuttaminen ........11 Kiuaskivet ..................12 Kivien latominen kiukaaseen ............12 Ohjaussäätimet ................14 Termostaatti ................ 14 Ajastin................. 14 Sensorin sijainti ................15 Eristys ..................16 Ilmanvaihto .................
  • Page 3 Timer .................. 14 Sensor location ................15 Insulation ..................17 Air Ventilation ................17 Heating of the Sauna ..............19 Sauna maintenance ..............21 Diagnostic table ................23 Nordex MINI Heater Spare Parts ............ 24 Technical data ................26 ENGLISH...

  • Page 4: Turvaohjeet

    TURVAOHJEET Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan asentamista. Käyttäjälle: • Tämä tuote ei sovellu henkilöille (ml. lapset), joilla ei ole aiempaa kokemusta ki- ukaan käytöstä tai henkilöille, joilla on henkisiä tai fyysisiä rajoiteita. Kiuasta saa käyttää...

  • Page 5: Safety Instructions

    SAFETY INSTRUCTIONS Please take note of these safety precautions before using the sauna or when installing the heater. For user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person.

  • Page 6: Asentajalle

    Asentajalle: • Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja. • Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta. Katso sivu 8 • Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja ohjauspaneeli asentaa saunan ulkopuolelle.

  • Page 7: For Technicians

    For technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater. See page 8 • The electronic sensor and electornic heating system should be mounted in a way so that incoming air will not interfere with it.

  • Page 8: Kiukaan Asentaminen

    KIUKAAN ASENTAMINEN On suositeltavaa sijoittaa kiuas oven viereiselle seinälle. Näin oven aikaansaama ilmankierto yhdistyy kiukaasta tulevaan höyryyn. Asennettaessa kiuasta noudata vähimmäisetäisyyksiä turvallisuussyistä (ks. kuva). Noudata annettuja kuutiotilavuuksia (Katso sivu 26). Kiuasta ei saa asentaa syvennykseen. Saunaan saa asentaa vain yhden sähkökiukaan. Varmista että...

  • Page 9: Heater Installation

    HEATER INSTALLATION It is recommended that the heater be placed on the wall nearest to the door. The air circulation created by the door should work together with the hot air generated by the heater. For safety and convenience, follow the minimum safety distances as provided (See Fig 1.). Follow the cubic volumes (See page 26).

  • Page 10: Kytkentäkaavio

    KYTKENTÄKAAVIO ELECTRICAL DIAGRAM Kuva 3 Fig. 3 2 PHASE/ 1 PHASE Built-In Control Unit Separate Control Unit 2 VAIHE / 1 VAIHE Sisäänrakennettu Erillinen ohjauspaneeli ohjauspaneeli AJASTIN TERMOSTAATTI NRMN-23NB TIMER THERMOSTAT NRMN-23NS NRMN-30NB NRMN-30NS NRMN-36NB NRMN-36NS a1 a (PREMIUM ONLY) 400V 2N~ K(230V) Sähkölämmityksen...

  • Page 11: Ohjauskeskuksen Kätisyyden Muuttaminen

    OHJAUSKESKUKSEN AVAAMINEN Irroita pohjalevyn ruuvit ja poista pohjalevy Leikkaa läpivientiin syöttökaapelin mentävä aukko (Kuva. 4B). Suorita kiukaan virtakytkennät diagrammin mukaisesti Laita pohjalevy paikalleen ja kiristä ruuvit. OPENING OF THE CONTROL BOX Remove the screws of the bottom cover. Cut an opening of the plastic cap and insert the power supply wire (Fig. 4B). Connect the wires according to the labels.

  • Page 12: Kiuaskivet

    KIUASKIVET Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta vähintäin kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan murentuneista kivistä ja uudet kivet ladotaan ohjeen mukaisesti. Kiuasta kivittäessä suositellaan käyttämään viiltosuojahansikkaita.

  • Page 13: Heater Stones

    HEATER STONES The main purpose of the stones in the heater unit is to store enough energy to efficiently vaporize the water thrown on top of the stones to maintain correct humidity in the sauna room. The stones must be removed at least once a year or every 500 hours which ever occurs first.

  • Page 14: Ohjaussäätimet

    OHJAUSSÄÄTIMET TERMOSTAATTI Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä. Termostaatti Termostaatti ylläpitää valitun lämpötilan tason. Thermostat Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet, kiukaan sijainti tai virheellinen tuuletus.

  • Page 15: Sensorin Sijainti

    NOTE! Sensori Sensor When using a separate SAWO Innova control with the heater the temperature sensor with safety fuse, (which prevents the heater from overheating) must always be installed in the wall directly above the center of the heater even. Do not install the temperature sensor with fuse closer than 1 meter from the ventilation louvers.

  • Page 16: Eristys

    ERISTYS Saunassa pitää olla asianmukaiset eristykset seinissä, katossa ja ovessa. Oikean tehoista kiuasta valittaessa on huomioitava: Jos saunassa on yksi neliömetri (m²) eristämätöntä seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä), on saunan tilavuuteen laskettava lisää suunnilleen 1,2 kuutiometriä (m³) (Katso sivu 26). Kosteuseristyksen pitää...

  • Page 17: Insulation

    INSULATION The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of uninsulated surface increases the cubic volume by approximately 1,2m³ when determining the power requirement of the heater. See page 26. Ensure that moisture proofing is appropriate in sauna room. The purpose of this is to prevent spreading of moisture to the other rooms or wall structure.

  • Page 18: Saunahuoneen Lämmitys

    SAUNAHUONEEN LÄMMITYS VAROITUS! Savun hajun muodostuminen ensimmäisellä lämmityskeralla. Käyttämättömissä lämmityselementeissä saattaa olla ainajääniä valmistuprosessista. Ainejäämät voivat haihtua lämmitettäessä kiuasta ensimmäistä kertaa. Ainejäämien haihtuminen saattaa aiheuttaa savua ja pahaa hasua. Savun hengittäminen voi olla tervyedelle haitallista. Suorita seuraavat toimenpiteet lämminttäessäsi kiuasta kertaa, tai vaihtaessa kiukaan lämmityselementit.

  • Page 19: Heating Of The Sauna

    HEATING OF THE SAUNA CAUTION! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. Breathing in the fumes or smoke can be harmful to your health.

  • Page 20: Saunan Huolto

    Jos lauteet eivät puhdistu pesemällä, hio lauteet kevyesti ja käsittele suoja-aineella. Älä lämmitä saunaa heti käsittelyn jälkeen. Jos kiukaaseen on kertynyt valkoisia kalkkisaostumia tai likaa, pese kiuas miedol- la saippuavedellä tai SAWO Decalcifying solution -vesiliuoksella. Voit myös käyttää apteekista ostettavaa sitruunahappoa. Lue sitruunahapon käyttöohjeet tarkasti pak- kauksesta ennen tuotteen käyttämistä.

  • Page 21: Sauna Maintenance

    If there is calcium stains or other dirt on the heater cover, clean it with mild soap water. You can also use SAWO Decalcifying solution for washing the stains. Dry after wash. Clean glass surfaces with window cleaning agent or dish soap. Rinse well and dry with a squeegee or a dry cloth.

  • Page 22: Vianetsintäkaavio

    VIANETSINTÄKAAVIO Jos kiuas ei lämpene tai saunahuone lämpenee hitaasti: NB-MALLIT: • Onko ajastin toiminta-alueella? • Onko ajastin pysähtynyt? Ottaako ajastimen väännin kiinni kiukaan runkoon eikä pyöri? (sopiva rako 1-2mm) Tarvittaessa vedä väännintä pari milliä ulospäin. • Onko termostaatti säädetty saunan lämpötilaa korkeammalle arvolle? •...

  • Page 23: Diagnostic Table

    DIAGNOSTIC TABLE If heater is not heating up or sauna room is heating up slowly: NB-MODELS: • Is timer set to the operating range? • Is the timer On? Is timer knob stuck? (Suitable gab is 1 - 2mm between knob and heater body) If necessary, pull out the knob couple of millimeters.

  • Page 24: Nordex Mini Kiukaan Varaosat

    Termostaatti Ajastin NRMN Ohjausyksikkö Termostaatin nuppi Ajastimen nuppi Ajastimen lamppu NRMN Pohjalevy NRMN johtosarja NORDEX MINI HEATER SPARE PARTS NRMN Reflection Sheet Heating Element Heat Shield Sheet Wall Mounting Sheet NRMN Mid-Reflection Sheet Heating Element Lock with O-Rings Terminal Block...
  • Page 25 HP94-001 HP94-002 (Slots) HP01-003 - H.E. MN115 (1,15kW) HP01-004 - H.E. MN180 (1,8kW) HP06-004 HP94-003 HP06-005 HP01-022- B1 (NB) Built-in Control Unit HP94-009 (NS) HP01-021 HP01-013 HP01-011 HP94-004 (NB) HP94-005 (NS) HP94-006 HP06-022 HP06-015 HP01-010 HP94-007 (NB) HP94-008 (NS) SUOMI | ENGLISH...

  • Page 26: Tekniset Tiedot

    VASTUKSET HEATING ELEMENTS Kuva 8 Fig. 8 MN115 MN180 TECHNICAL DATA TEKNISET TIEDOT KIUAS VASTUS SAUNAN JÄNNITE KIUKAAN KOKO JOHDON KIVET OHJAUS SULAKE TILAVUUS POIKKIPINTA TYYPPINUMERO LEVEYS SYVYYS* KORKEUS** MALLI HEATER HEATING ELEMENT SAUNA ROOM SUPPLY SIZE OF HEATER STONES CONTROL FUSE SIZE OF...
  • Page 27 PX 4 Pidätämme oikeuden muutoksiin. Subject to change without notice. www.sawo.com | info@sawo.com...

This manual is also suitable for:

Nrmn-23nbNrmn-23nsNrmn-30nbNrmn-30nsNrmn-36nbNrmn-36ns
