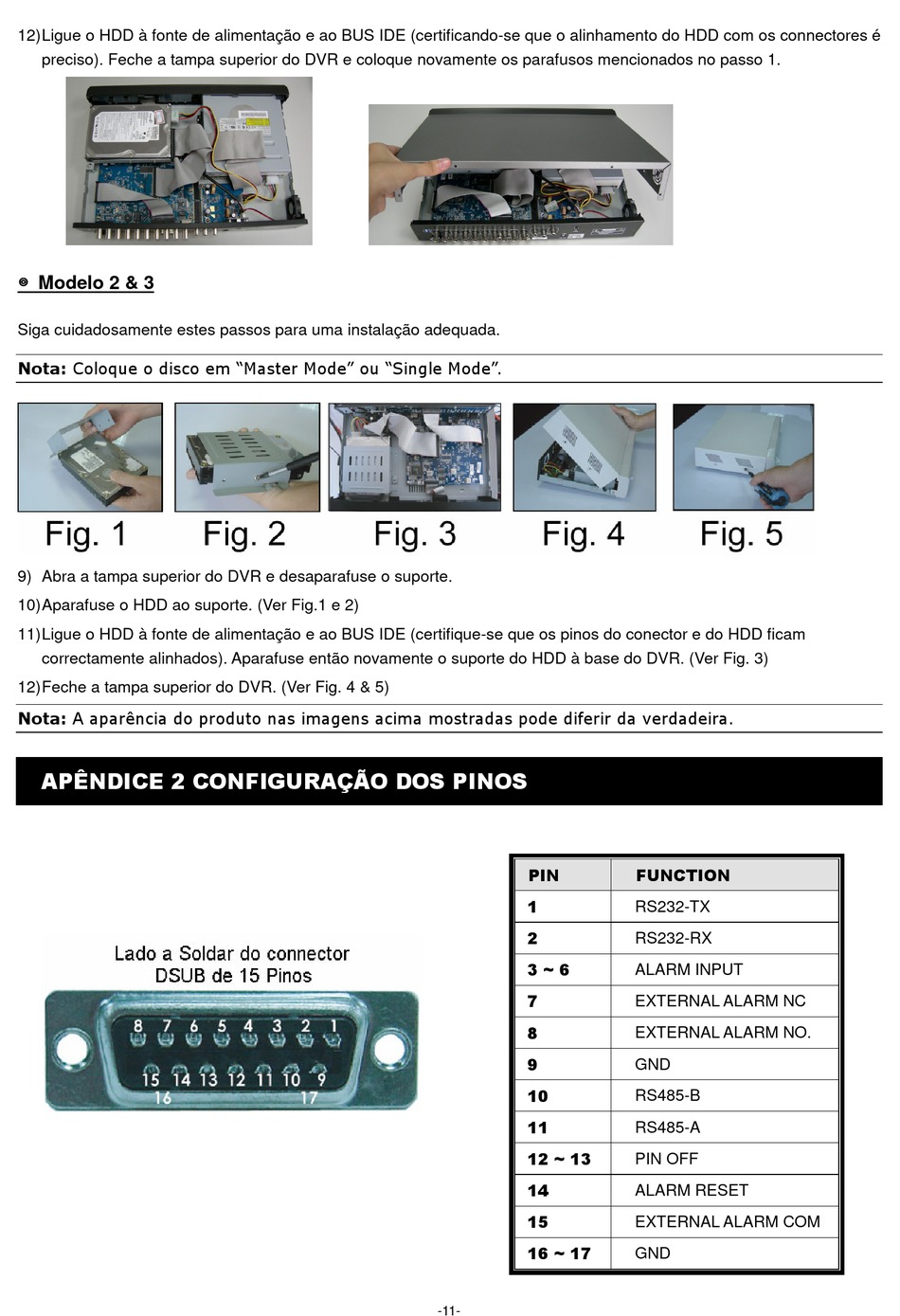

12) Ligue o HDD à fonte de alimentação e ao BUS IDE (certificando-se que o alinhamento do HDD com os connectores é
preciso). Feche a tampa superior do DVR e coloque novamente os parafusos mencionados no passo 1.
Modelo 2 & 3
Siga cuidadosamente estes passos para uma instalação adequada.
# J
9) Abra a tampa superior do DVR e desaparafuse o suporte.
10) Aparafuse o HDD ao suporte. (Ver Fig.1 e 2)
11) Ligue o HDD à fonte de alimentação e ao BUS IDE (certifique-se que os pinos do conector e do HDD ficam
correctamente alinhados). Aparafuse então novamente o suporte do HDD à base do DVR. (Ver Fig. 3)
12) Feche a tampa superior do DVR. (Ver Fig. 4 & 5)
@
6
F ( ( G F "
79
( G
-11-
'
RS232-TX
RS232-RX
ALARM INPUT
EXTERNAL ALARM NC
EXTERNAL ALARM NO.
GND
RS485-B
RS485-A
PIN OFF
ALARM RESET
EXTERNAL ALARM COM
GND
