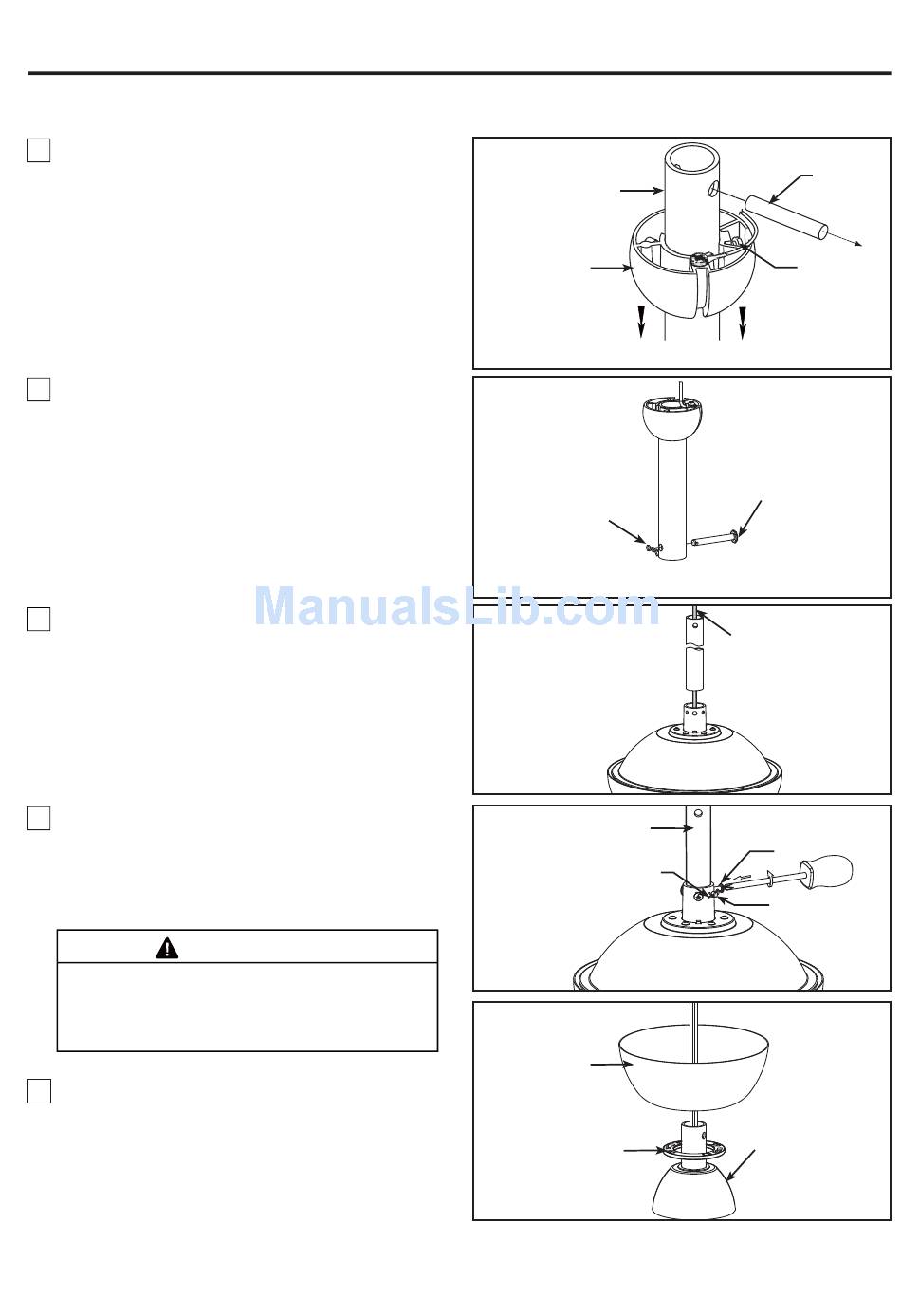

Cómo ensamblar el ventilador de techo
1. Extraiga la pieza de la bola colgante de la unidad
de la bola colgante / varilla aflojando el tornillo de
presión de la bola colgante hasta que la bola se
libere de la varilla. Retire el pasador del barral y
luego extraiga la semiesfera. Conserve el pasador
y la semiesfera para su reinstalación en el Paso 6.
(Figura 1)
2 Retire el clip de horquilla y pasador de horquilla de .
la parte inferior de la bola para colgar. Retener el
pasador y clip para la reinstalación en el paso 4.
(Figura 2)
3. Lntroduzca los cables de color negro/blanco, azul,
rojo, gris y amarillo a través de la varilla. (Figura 3)
4. Coloque el soporte de la varilla y alinee los orificios
de la clavija de horquilla en ambas piezas. Instale la
clavija de horquilla y asegúrela con la pinza de
horquilla. Fije y instale los dos tornillos de presión y las
tuercas de seguridad en el soporte de la varilla
interior. (Figura 4)
ADVERTENCIA
Es fundamental que instale correctamente el pasador
de horquilla en el soporte de la varilla, y que ajuste
firmemente los tornillos de fijación y las tuercas. El
incumplimiento de dicho paso podría hacer que el
ventilador se caiga.
5. Pase los cables a través de la cubierta de unión del
motor, la cubierta para el tornillo del capuchón y el
capuchón con el lado abierto apuntando hacia arriba.
(Figura 5)
Bola para colgar
Ranura de la
bola colgante
Pasador
Bola para colgar
Pasador
Capuchón
de techo
Cubierta del
tornillo de la base
28
Pasador
Tornillo
de fijación
Figura 1
Pasador de
horquilla
Figura 2
negro/blanco, azul, rojo, gris
y amarillo cables
Figura 3
Tornillo de
fijación (2)
Pasador de
horquilla
Figura 4
Cubierta de
unión del motor
Figura 5
