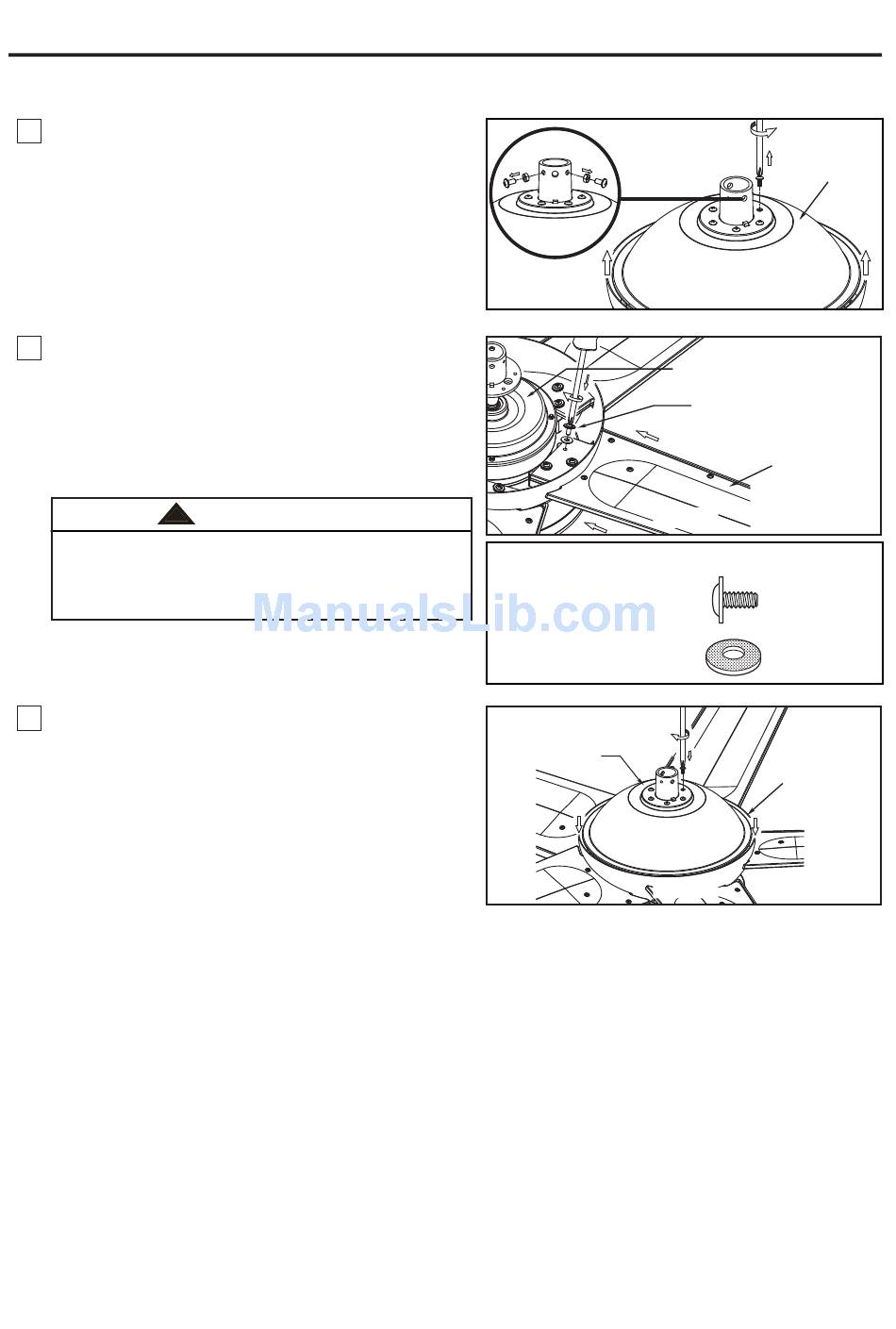

Fanimation Subtle Owner's Manual page 27

1. Retire los dos tornillos de fijación del soporte y las
tuercas y conserve para su reinstalación en el Paso 4
de la página 28. Desmonte la carcasa de la cubierta
superior extrayendo los seis tornillos ubicados en la
parte superior de la unidad del motor y guárdelos para
el paso 3. Gírela cuidadosamente y levante la carcasa.
(Figura 1)
2. Coloque las palas a través de las ranuras en la
cubierta del motor y fije la unidad del motor usando los
tornillos de cabezal de arandela #8-32 y las arandelas
de fibra. Asegúrese de que los tornillos fijan
adecuadamente las palas al centro del motor estando
éstas colocadas correctamente. (Figura 2)
Revise periódicamente las piezas de los aspas y
NOTA:
vuelva a ajustarlas si fuese necesario.
ADVERTENCIA
!
Para reducir el riesgo de lesiones personales, no doble
los soportes de aspas al instalarlos, balancear las aspas
o limpiar el ventilador. No coloque objetos extraños
entre las aspas del ventilador en funcionamiento.
3. Vuelva a colocar la cubierta de la carcasa en la unidad
del motor usando los tornillos extraídos anteriormente.
(Figura 3)
Cómo ensamblar las aspas de techo
Aditamentos utilizados:
Tornillos de cabeza
arandela de #10-32
Arandela de fibra
Carcasa de la
cubierta superior
27
Carcasa de la
cubierta superior
Figura 1
Motor
Tornillos de cabeza de #8-32
con arandela de fibra
(3 por conjunto)
Aspa
Figura 2
x 15
x 15
Motor
Figura 3
