Page 1
COMPONENTS IDENTIFIED BY MARK ON THE SCHEMATIC DIAGRAM AND IN THE PARTS LIST ARE CRITICAL FOR RISK OF FIRE AND ELECTRIC SHOCK. REPLACE THESE COMPONENTS WITH ONKYO PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL. MAKE LEAKAGE-CURRENT OR RESISTANCE...

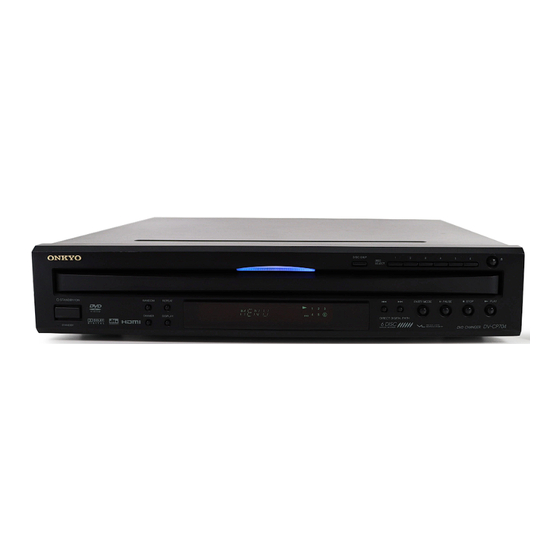

DV-CP704 EXPLODED VIEW-2 TRAVERSE MECHA. AS PART CODE PART NAME C2G083 Damper-Idle C1H012 SCW-Damper-CR3 A7P085 Clamp-T-M12H A7G202 Clamper-H A7G203 Clamper-L...
Page 21
DV-CP704 PRINTED CIRCUIT BOARD VIEWS-2 U002-0 Display circuit PC BOARD (NADIS-8859) Component side Soldering side...
Page 22
DV-CP704 PRINTED CIRCUIT BOARD VIEWS-3 U002-1 DVD Mecha. Control PC BOARD (NADG-8860) Component side Soldering side...
Page 23
DV-CP704 PRINTED CIRCUIT BOARD VIEWS-4 U002-2 Audio output terminal PC BOARD (NAAF-8861) Component side Soldering side...
Page 24
DV-CP704 PRINTED CIRCUIT BOARD VIEWS-5 U002-3 RS-232C terminal PC BOARD (NADG-8862) Component side Soldering side...
Page 25
DV-CP704 PRINTED CIRCUIT BOARD VIEWS-6 U002-7 Connection PC BOARD (NAETC-8870) Component side U002-4 Standby switch PC BOARD (NASW-8866) Component side Soldering side...
Page 26
DV-CP704 PRINTED CIRCUIT BOARD VIEWS-7 U002-5 Illumination PC BOARD (NADIS-8867) Component side Soldering side U002-6 Disc sensor PC BOARD (NAETC-8868) Component side Soldering side U02-9 Connection-1 PC BOARD (NAETC-8869) Component side...
Page 27
DV-CP704 PRINTED CIRCUIT BOARD VIEWS-8 U002-8 Loading motor PC BOARD (NAETC-8872) Component side Soldering side U002-9 Roulette motor PC BOARD (NAETC-8873) Component side Soldering side...
Page 28
DV-CP704 PRINTED CIRCUIT BOARD VIEWS-9 U002-10 Key operation PC BOARD (NASW-8863) Component side Soldering side...
Page 29
DV-CP704 PRINTED CIRCUIT BOARD VIEWS-12 U002-11 Disc operation PC BOARD (NASW-8864) Component side Soldering side...
Page 30
DV-CP704 UPGRADE FW (1) Prepare a FW disc The files necessary for DV-CP704 are as follows. multi_m.ver multi.ver sardonyx.f16 Store these 3 and also about 40MB of files (total, WAVE, MP3 etc.) in a CD-R in "Disc-at-once" mode. (2) Check Version in advance Hold down [Display] and then press [Stop] to display Version of System Microprocessor.
Page 31
DV-CP704 OPERATION GUIDE Initialization 1. Press the "STOP" & "STANDBY" at the same with NO DISC condition. 2. Will display "COMPLETE" on FL tube after initializing for setting & mechanism. The unit will be going to "STANDBY" after display "COMPLETE".
DV-CP704 PACKING PROCEDURES Accessary bag E801 A652 A653 E802 E805 E803 E811 A608 E804 A701 E812 A611 A603b Front side marking A608 A603a A604 FRONT SIDE A606 Front side marking A655 A610 A651 FRONT SIDE A610 A656...
PARTS LIST DV-CP704 1/20 PAGE EXPLODED VIEW PARTS LIST N: New parts NSP: Not service parts ! : Sefety parts REF. NO. PART NAME DESCRIPTION PART NO. REMARKS A001 F PANEL DV-CP704(B) 1466-1807+0 <B> N A001 F PANEL DV-CP704(S) 1466-1808+0 <S>...
Page 35
U002 Display circuit PC board assy NADIS-8859-1A SVC-DV70414+DIS U002-0 Display circuit PC board assy NADIS-8859-1A 1H538559-1A N, Onkyo Part number U002-1 DVD Mecha. control PC board assy NADG-8860-1A 1H538560-1A N, Onkyo Part number U002-2 NAAF-8861-1A 1H538561-1A N, Onkyo Part number...
Page 36
7012-6694+0 E805 REMO CON RC-655DV 8912-0053+0 E811 INS MANUAL En(DVCP704) 4301-7246+0 E812 INS MANUAL En(DVCP704)HDMI 4301-7245+0 DV-CP704 CHANGER MECHANISM EXPLODED VIEW PARTS LIST REF. NO. PART NAME DESCRIPTION PART NO. REMARKS M001 RAIL 4155-2052+0 MECHA M002 SVC-Q0090C-MOT1 MECHA Loading Motor assy...
Page 37
C1006 C-CERA C CK725F1A-105Z1 150C-105Z+P-AC-* DG8875 4/20 PAGE C1007 C-CERA C CK725F1A-105Z1 150C-105Z+P-AC-* DG8875 C1008 C-CERA C CC725CH1H-102J1 15CH-102J+P-AC-* DG8875 C1009 C-CERA C CC725CH1H-330J1 15CH-330J+P-AC-* DG8875 C1010 C-CERA C CC725CH1H-330J1 15CH-330J+P-AC-* DG8875 C1011 C-CERA C CC725CH1H-330J1 15CH-330J+P-AC-* DG8875 C1012 C-CERA C CC725CH1H-330J1 15CH-330J+P-AC-* DG8875...
Page 38
C1134 C-CERA C CK725F1A-105Z1 150C-105Z+P-AC-* DG8875 5/20 PAGE C1135 C-CERA C CC725CH1H-101J1 15CH-101J+P-AC-* DG8875 C1136 C-CERA C CK725F1A-105Z1 150C-105Z+P-AC-* DG8875 C1137 C-CERA C CK725F1A-105Z1 150C-105Z+P-AC-* DG8875 C1138 C-CERA C CK725F1A-105Z1 150C-105Z+P-AC-* DG8875 C1139 C-CERA C CK725F1A-105Z1 150C-105Z+P-AC-* DG8875 C1140 C-CERA C CK725F1A-105Z1 150C-105Z+P-AC-* DG8875...
Page 39
C1302 CHIP ELECT C CEWX50V-1M 157F-105M+3-HJI DG8875 6/20 PAGE C1303 CHIP ELECT C CEWX50V-1M 157F-105M+3-HJI DG8875 C1304 CHIP ELECT C CEWX50V-1M 157F-105M+3-HJI DG8875 C1305 CHIP ELECT C CEWX50V-1M 157F-105M+3-HJI DG8875 C1306 CHIP ELECT C CEWX50V-1M 157F-105M+3-HJI DG8875 C1307 C-CERA C CK725F1A-105Z1 150C-105Z+P-AC-* DG8875...
