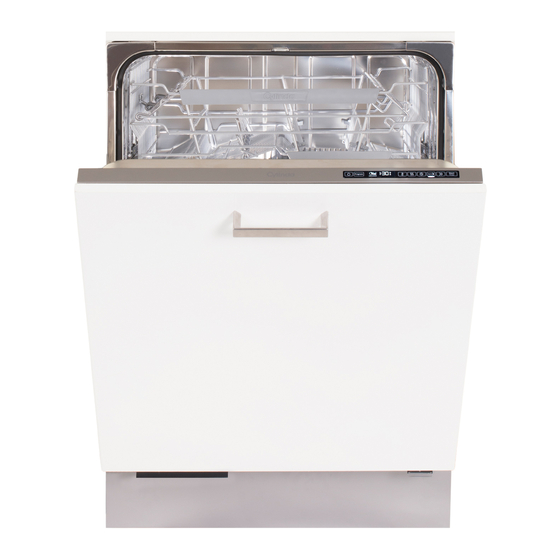

Cylinda DM 8133 FI-XXL User Manual
  1. Manuals
  2. Brands
  3. Cylinda Manuals
  4. Dishwasher
  5. DM 8133 FI-XXL
  6. User manual

Cylinda DM 8133 FI-XXL User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
bruksanvisning/
user manual
Cylinda DM 8133 FI-XXL

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DM 8133 FI-XXL and is the answer not in the manual?

Questions and answers

Related Manuals for Cylinda DM 8133 FI-XXL

Summary of Contents for Cylinda DM 8133 FI-XXL

  • Page 1 Cylinda DM 8133 FI-XXL...
  • Page 2 Snabbguide Fyll korgarna (Se sidan 6.) Skölj inte disken under rinnande vatten innan du lastar in den i diskmaskinen. Skrapa bara bort större matrester innan du lastar diskmaskinen. Kontrollera att spolarmarna kan rotera fritt Kontrollera även att vattenkranen är öppen. Dosera diskmedel Diskmedelsfacket har ett mindre fack för fördisk och ett för huvuddisk.

  • Page 3: Table Of Contents

    Felsökning Bäste Cylinda kund! Välkommen till familjen av Cylinda kunder. Vi hoppas att ni får många års nytta av er nya maskin. Maskinen har många finesser. För att få största möjliga nytta av dess funktioner rekommenderar vi att ni läser bruksanvisningen innan ni använder maskinen.

  • Page 4: Säkerhetsanvisningar

    Säkerhetsanvisningar Allmänt Överfyllnadsskydd Läs och spara bruksanvisningen! Överfyllnadsskyddet startar utpumpning och stänger av vattenin- tag om diskmaskinens vattennivå stiger över den normala. Om Använd inte diskmaskinen till något utöver det som anges i skyddet utlöses, stäng av vattentillförseln och ring efter service. denna bruksanvisning.

  • Page 5: Innan Du Diskar Första Gången

    Innan du diskar första gången Gör så här första gången: Programskylt 1 Skruva först bort locket enligt bilden. Med vissa diskmaskiner följer programskyltar på olika språk. 2 Sätt tratten, som följer med diskmaskinen, i behållarens påfyll- Montera programskylten med önskat språk på luckans ovansida. ningshål.

  • Page 6: Lasta Diskmaskinen

    Lasta diskmaskinen Ställa in dosering av spolglansmedel Diska ekonomiskt I kapitel Inställningar beskrivs hur du ställer in doseringen av Diska bara full maskin spolglansmedel. Doseringen av spolglansmedel kan ställas in Vänta med diskningen tills diskmaskinen är full, så sparar du från (Av) till (Hög dosering).
  • Page 7 Diskmaskinens korgar Diskmaskinen är utrustad med överkorg, mellankorg och under- korg. Korgarnas utseende kan skilja sig beroende på diskmaskinens utförande. Överkorg Placera glas, koppar, skålar, assietter och fat i överkorgen. Vänd alla smutsiga ytor inåt och nedåt! Vinglas ställs i vinglashyllan och knivar läggs i knivstället till höger om sådant finns.

  • Page 8: Använda Diskmaskinen

    Använda diskmaskinen Vikpinnar Dosera diskmedel Fäll ned de fällbara vikpinnarna (tallriksstöden) vid diskning av kastruller. Frigör vikpinnarna genom att trycka fästet inåt innan läget justeras. I den bakre högra delen av underkorgen kan hälften av vikpinnarna fällas vid diskning av till exempel stengods eller en långpanna.
  • Page 9 Välja program Ekodisk Tryck en eller flera gånger på Programväljaren tills önskad pro- Detta program är avsett för diskning av normalt smutsat gods gramsymbol visas i displayen. och är det effektivaste programmet när det gäller kombinerad energi- och vattenförbrukning. Autodisk Tillvalet Förhöjd temperatur måste väljas för att få...
  • Page 10 den syns ordentligt genom att dra den genomskinliga plastskivan ut eller in. Fördröjd start Vid val av Fördröjd start kommer diskmaskinen att starta 1-24 timmar efter det att du har tryckt på knappen Start/Stopp. 1 Tryck en gång på knappen för att aktivera Fördröjd start. Tryck flera gånger eller håll in knappen för att ställa in önskat antal timmar.

  • Page 11: Inställningar

    Inställningar Gör så här för att öppna menyn för inställningar: Öppna först luckan. Stäng av diskmaskinen med knappen På/Viloläge (tryck och håll in). Släpp knappen. Tryck och håll in knappen På/Viloläge tills displayen tänds. Inom fem sekunder, tryck och håll in knapparna Programväljaren och Förlängd torkning. Släpp knapparna när displayen visar TIPS! Var noga med att trycka exakt på...
  • Page 12 Knapptryck Alternativ Inställning Beskrivning Knappljud Signalen ger bekräftelse på en knapptryckning. (Av) (Låg) (Hög) Tryck på Start/Stopp för att gå lagra inställningsvärdet och gå vidare till nästa inställning. LCD kontrast Justering av kontrasten i displayen som finns på panelen. (Låg) (Hög) Tryck på...
  • Page 13 Knapptryck Alternativ Inställning Beskrivning Tryck på Start/Stopp för att gå lagra inställningsvärdet och gå vidare till nästa inställning. Inställning av avhärdaren. Hämta inställningsvärdet från Vattenhårdhet (Mjukt vatten) vattenhårdhetstabellen nedan. °dH °fH 10-14 9-11 15-20 12-14 21-25 15-19 26-34 20-24 35-43 25-29 44-52 (Hårt vatten)

  • Page 14: Skötsel Och Rengöring

    Skötsel och rengöring Grovsilen OBS! I grovsilen samlas större matrester, som inte utan vidare kan Diskmaskinen får inte användas utan att silarna är monterade! passera avloppspumpen. Töm grovsilen vid behov. Diskresultatet kan påverkas om grovsilen inte är rätt monterad. 1 Lyft grovsilen rakt upp med hjälp av handtaget. 2 Töm grovsilen.
  • Page 15 Luckan När du gör rent kanten runt luckan använd endast en lätt fuktad trasa (eventuellt med lite rengöringsmedel). VARNING! Spruta inte med duschflaska eller liknande runt lucklåset. Detta för att undvika att vatten tränger in i lucklåset och kommer i kontakt med de elektriska komponenterna.

  • Page 16: Felsökning

    Felsökning Display Typ av fel Åtgärd Överfyllnad Ring service. Uttömningsfel Se ”Vatten kvar i diskmaskinen” i tabellen nedan. Vattenintagsfel Kontrollera att vattenkranen är öppen. Ventilläckage Stäng av vattenkranen och ring service. Stäng av maskinen med knappen På/Viloläge och sätt sedan på den igen för att ta bort felindikationen från displayen. Problem Tänkbara orsaker Åtgärder...
  • Page 17 Problem Tänkbara orsaker Åtgärder Fläckar på rostfritt eller silver. Vissa matrester såsom senap, majonnäs, ci- Skölj bort den här sortens matrester om du tron, vinäger, salt och dressing kan orsaka inte ska starta diskmaskinen på en gång. fläckar på rostfritt stål om det lämnas kvar en Använd gärna programmet Avspolning.
  • Page 18 Problem Tänkbara orsaker Åtgärder Öppna dörren på glänt efter avslutat pro- gram. Luckan går inte att stänga. Korgarna sitter inte i rätt läge. Kontrollera att korgarna är i rätt horisontellt läge, och att mellankorgens vattenanslutning ligger i riktlinje med dess spolrör. Kontrollera att diskgods inte hindrar diskkor- garna från att skjutas in i rätt läge.

  • Page 19: Information För Testinstitut

    Information för testinstitut Energimärkning Teststandard Europa: EN 60436 Antal standardkuvert: Diskprogram: Ekodisk, Förhöjd temperatur Anslutning: Kallvatten 15 °C Dosering vid test Diskmedel: Enligt EN 60436 Spolglansmedel: Enligt EN 60436 Fördisk: 7,5 gram Spolglansmedelsdosering: Huvuddisk: 30 gram Lastning av diskmaskinen Se till att överkorgen är sänkt till dess nedersta läge. Se avsnittet Överkorg i kapitel Lasta diskmaskinen.

  • Page 20: Teknisk Information

    Teknisk information Information om energimärkning Informationsblad, enligt Kommissionens delegerade förordning (EU) nr 1059/2010 Cylinda Modellbeteckning: DM 8133 FI-XXL Antal standardkuvert: Energieffektivitetsklass: Årlig energiförbrukning (AE 270 kWh per år Energiförbrukning i en standarddiskcykel(E 0,95 kWh Effektförbrukning 0,49 W Frånläge (P Viloläge (P 0,49 W Årlig vattenförbrukning (AW...

  • Page 21: Installation

    Installation 1238 [mm] 30-94 *Ta bort låsmuttrar för en installationshöjd på 860-861 mm. **Lucklängd. Det är viktigt att du läser igenom och följer de instruktioner och börjar installera. Notera att påhängsluckans höjd kan justeras anvisningar som finns nedan. Utför installation och anslutning för att anpassas till övrig inredning.

  • Page 22: Service

    Service Anslut till kallt vatten... Läs kapitel Felsökning innan du kontaktar service. Anteckna uppgifterna på typskylten som sitter på höger insida av diskma- Om du värmer upp din fastighet med olja eller el. skinen. Notera typ (1) och serienummer (2). Anslut till varmt vatten (max 70 °C)...

  • Page 23: Programtabell

    Programtabell...

  • Page 24: Quick Guide

    Quick guide Load the baskets (See page 28.) Do not rinse dishes under running water before loading them in the dishwasher. Simply scrape off large food particles before loading the dishwasher. Check that the spray arms can rotate freely Check also that the water tap is on. Add detergent The detergent compartment has one smaller compartment for the prewash and one for the main wash.

  • Page 25: Front Panel

    Troubleshooting Dear Cylinda customer! Welcome to the family of Cylinda customers. We hope that you will have many years of use from your new machine. The machine has many features. To make the most of its functions, we recommend that you read the operating instructions before using the machine.

  • Page 26: Safety Instructions

    Safety instructions General Winter storage/Transport Read the operating instructions and keep them in a safe place! Store the dishwasher where the temperature remains above freezing. Never use the dishwasher for any purpose other than that specified in these operating instructions. Avoid long transport distances in very cold weather.

  • Page 27: Before Washing For The First Time

    Before washing for the first time Do as follows the first time: Programme key 1 Unscrew the lid as illustrated. Some dishwashers include programme keys in different lan- 2 Place the funnel supplied with the dishwasher in the salt guages. Attach the programme key in the desired language to compartment top-up hole.

  • Page 28: Loading The Dishwasher

    Loading the dishwasher Economic dishwashing NOTE! Run programmes only with a full load After topping up, it may take a while before the symbol goes out. Wait to run a programme until the dishwasher is full, this way you save energy. Use the Rinse & Hold programme to rinse the dishes if there are any unpleasant odours while you wait for the dishwash- Setting the rinse aid dosage er to become fully loaded.

  • Page 29: Upper Basket

    The dishwasher's baskets The dishwasher is equipped with an upper basket, a middle basket and a lower basket. The appearance of the baskets may differ depending on the dishwasher setup. Upper basket Place glasses, cups, bowls, side plates and saucers in the upper basket.

  • Page 30: Using The Dishwasher

    Using the dishwasher Foldable tines Add detergent Lower the foldable tines (plate supports) when washing pots. Release the foldable tines by pressing the catch inwards before adjusting their position. In the rear right part of the lower basket, half of the foldable tines can be folded when washing, for ex- ample, stoneware or a deep pan.
  • Page 31 On/Left-on mode Delicate wash Press and hold the On/Left-on mode button until the display lights If the dishes are not very dirty, you can select Delicate wash. This programme is intended for glasses and porcelain that have just been used and as such do not require such a powerful pro- Programme selection gramme.

  • Page 32: Time Remaining

    You can vary the temperature as shown below: Time remaining Heavy wash: 60 °C / 70 °C Once you have selected a programme and options, the display indicates how long the programme took the last time it was used. Normal wash: 60 °C / 65 °C The remaining time is updated after the water for the final rinse has been heated.

  • Page 33: Once The Program Has Finished

    If the dishwasher is turned off using Once the program has finished the On/Left-on mode button or due Once the programme has finished and the door is opened "End" appears on the display. to a power failure At the end of the programme one short signal will sound. Chapter If the dishwashing programme was not finished, the interrupted Settings describes how to change this function.

  • Page 34: Stopp

    Settings Do as follows to open the settings menu: First, open the door. Turn off the dishwasher using the On/Left-on mode button (press and hold). Release the button. Press and hold the On/Left-on mode button until the display lights up. Within five seconds, press and hold the Programme selector and the Long dry button.
  • Page 35 Button press Options Settings Description Operation volume This sound is used to confirm each button press. (Off) (Low) (High) Press Start/Stopp (Start/Stop) to save the setting value and continue to the next setting. LCD contrast For adjusting the contrast of the display on the panel. (Low) (High) Press Start/Stopp (Start/Stop) to save the setting value and continue to the next setting.
  • Page 36 Button press Options Settings Description Press Start/Stopp (Start/Stop) to save the setting value and continue to the next setting. Adjusting the water softener. Read off the appropriate Water hardness (Soft water) setting from the water hardness table below. °dH °fH 10-14 9-11 15-20...

  • Page 37: Care And Cleaning

    Care and cleaning Coarse filter NOTE! The coarse filter traps larger food particles, which cannot get The dishwasher must not be used without the filters in place! past the drainage pump. Empty the coarse filter as necessary. Dishwashing results may be affected if the coarse filter is incor- 1 Lift the coarse filter by the handle.
  • Page 38 Door When cleaning the edge around the door, use only a slightly damp cloth (with a little cleaner if necessary). WARNING! Do not use a spray bottle or the like around the door lock. This is to ensure that water does not penetrate the door catch and come into contact with the electrical components.

  • Page 39: Troubleshooting

    Troubleshooting Display Type of fault Action Overfilling Call the service division. Water outlet fault See "Water remains in the dishwasher" in the table below. Water inlet fault Check that the water tap is on. Inlet valve leakage Turn off the water tap and call the service division. Turn off the machine with the On/Left-on mode button and then turn it on again to clear the error message from the display.
  • Page 40 Problem Possible causes Action Spots on stainless steel or silver. Some foodstuffs, such as mustard, mayon- Rinse off these types of foodstuffs if not naise, lemon, vinegar, salt and dressings, starting the dishwasher immediately. Why can mark stainless steel if left for too long. not use the Rinse &...
  • Page 41 Problem Possible causes Action The dishes are not dry enough. Drying power too low. Activate the Long dry option. The dishwasher is not fully loaded. Fully load the dishwasher. Rinse aid needs topping up or dosage is set Top up with rinse add or increase the rinse too low.

  • Page 42: Rinse Aid Indicator

    Information for test institute Energy labelling European test standard: EN 60436 Number of standard place set- tings: Dishwashing programmes: Eco wash, High temperature Connection: Cold water 15 °C Dosages during testing Detergent: In accordance with EN 60436 Rinse aid: In accordance with EN 60436 Prewash: 7,5 gram Rinse aid dosage:...

  • Page 43: Technical Information

    Technical information Information on energy labelling Information sheet, in compliance with Commission Delegated Regulation (EU) No. 1059/2010 Cylinda Model designation: DM 8133 FI-XXL Number of standard place settings: Energy efficiency class: Annual energy consumption(AE 270 kWh per year Energy consumption of the standard cleaning cycle(E...

  • Page 44: Installation

    Installation 1238 [mm] 30-94 *Remove locking nuts for an installed height of 860-861 mm. **Door length. It is important that you read through and follow the instructions are correct before starting the installation. Note that the height and directions below. Conduct installation and connection in of the cover door can be adjusted to match other fittings.

  • Page 45: Service

    Service Once the installation is complete, the stopcock should be opened Read the chapter Troubleshooting before contacting the service to allow the pressure to settle for a while and to check that all division. Make a note of the information on the serial number plate connections are tight.

  • Page 46: Programme Chart

    Programme chart...

  • Page 47: Your Notes

    Your notes...
