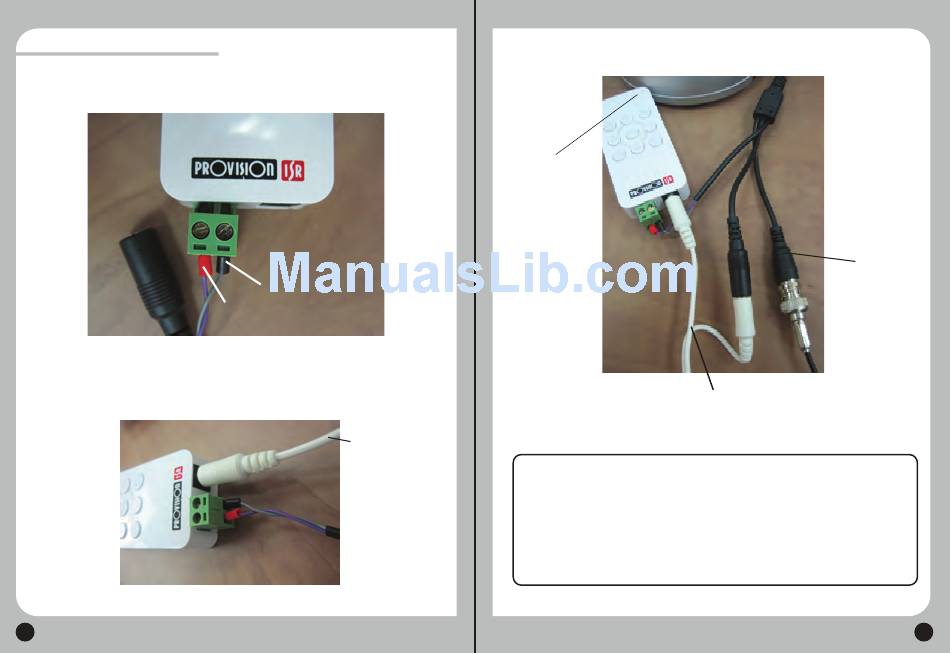

Conexión
1) Conectar los cables RS-485, para control de la cámara.
Asegúrese realizarlo de la siguiente manera:
2) Conectar el control a la alimentación
38
B
A
Cable de alimentación
para Cámara y Control
Suministrado
3) Conectar la cámara al cable de video (Rj-59) y de alimentación
Led de encendido
Cable de alimentación
para Cámara y Control
Cuando conecte el control, el LED verde a la derecha arriba se
encenderá. Si éste parpadea pruebe retirar el cable de alimentación
y vuelva a conectarlo.
El Control detecta automáticamente el protocolo y el ritmo de trans-
mición de la cámara.
Estos parámetros se visualizarán en pantalla cuando se conecta la
cámara.
conexión de video
Suministrado
