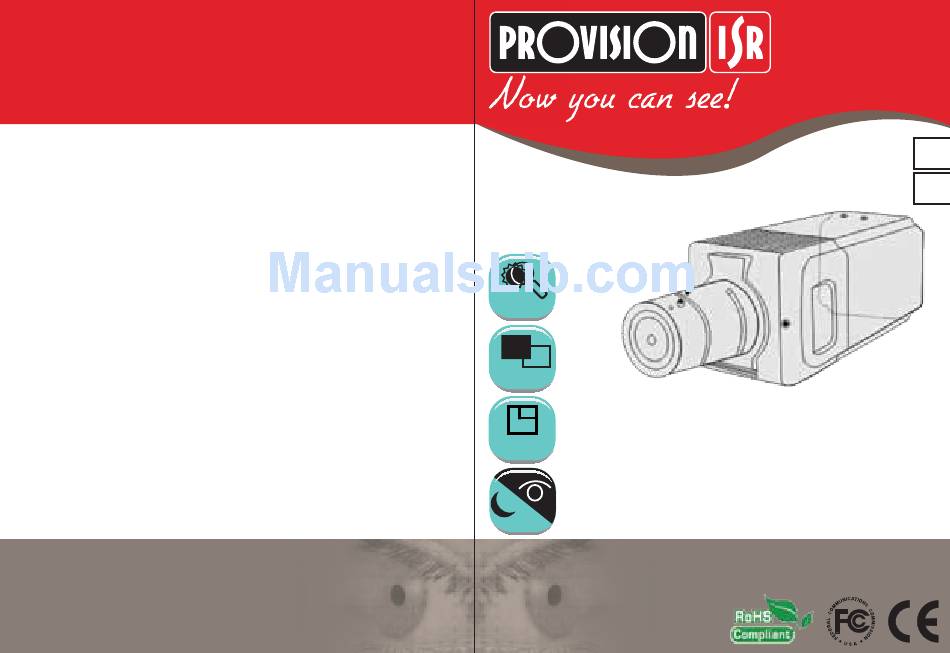

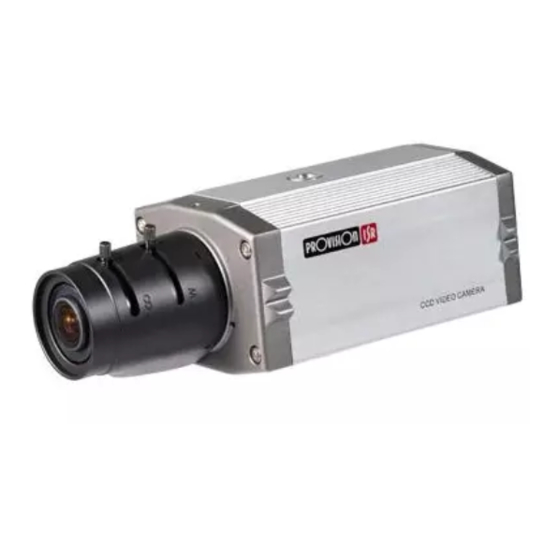

- Page 1 Digital CCTV Camera BOX CAMERA MANUAL English / Spanish Auto Iris www.provision-isr.com www.provision-isr.com...
-
Page 2: Main Features
General Content Thank you for using our products. Before use, please read this manual carefully to ensure correct use of this series of products. Please keep the English Manual manual properly for future use. This series of cameras take high-sensitivity CCD as the image sensor, all circuits have long work life and high reliability. - Page 3 Structure and Components Structure and Components 2. Case D 1. Case B Mount screw Back focus screw Mount screw Back focus screw Lens Lens Tailplate Lens mount ring Microphone Tailplate Microphone Lens mount ring Tailplate Sketch Tailplate Sketch DC 24V DC 12V...
-
Page 4: Operation Steps
Structure and Components Details: 3. Case H Electronic Switch Mount screw IRIS- Electronic shutter speed- default AUTO Back focus screw On- Auto electronic shutter between 1/5-1/10000 Off- Fix electronic shutter set for 1/50 BLC- Back Light Compensation- default OFF Lens Adjusts the image to compensate for areas that are overshadowed caused by majority of brighter areas. -
Page 5: System Connection

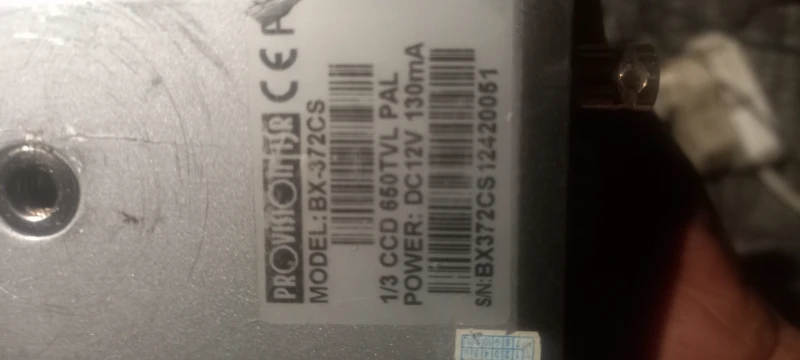

System connection (b) If the Lens is VIDEO driven, then the switch "DC/VIDEO" should be switched to VIDEO position. Monitor DC 12V Automatic Aperture Monitor Equip with automatic aperture lens. The definitions of the pins of the control cable are as follows (e.g. Tail Plate Sketch) Video Control Power Supply Control +12V... - Page 6 Camera Speci cation Camera Speci cation BX-352CS BX-322CS BX-325CS BX-425CS 1/3” SONY Super HAD 1/4” SONY Super HAD 1/3” SONY Super HAD SONY DSP Chipset SONY HQ1 SONY DSP Chipset PAL:795(H)x596(V) PAL:537(H)×597(V) PAL:537 H ×597 V NTSC:537 H ×505 V NTSC:811(H)x508(V) NTSC:537(H)×505(V) 540TVL...
-
Page 7: Características Principales
General Camera Speci cation Gracias por utilizar nuestros productos. Antes de usar, por favor lea BX-351CS atentamente este manual para garantizar el correcto uso de los 1/3” SONY Super HAD mismos. Por favor, guarde el manual correctamente para uso futuro. Esta serie de cámaras tienen un CCD de alta sensibilidad como sensor HITACHI DSP Chipset de imagen, todos los circuitos tienen una larga vida útil y alta fiabilidad. -
Page 8: Placa Posterior
Estructura y componentes Estructura y componentes 1. Carcasa B 2. Carcasa D Tornillo de montaje Tornillo de montaje Tornillo foco fondo Tornillo foco fondo Lentes Lentes Placa Micrófono Placa posterior posterior Anillo de montaje Anillo de montaje para lentes Micrófono para lentes Placa posterior Placa posterior... - Page 9 Estructura y componentes Detalles: 3. Carcasa H electrónico Tornillo de montaje IRIS- Velocidad electronica del obturador - default AUTO Tornillo foco fondo On- Obturador electronico automático entre 1/5-1/10000 Off- Obturador electronico fijo para 1/50 BLC- Compensación de contraluz - default OFF Lentes Ajusta la imagen para compensar las zonas que están ensombrecidas causado por las áreas brillantes.
-
Page 10: Conexión Del Sistema
Conexión del sistema (b) Si el lente es manejado por el VIDEO, el interruptor "DC/VIDEO" debe estar en la posision de VIDEO. Monitor DC 12V Apertura Automática Monitor Equipado con apertura automática de lentes. La definicion de los pines del cable de control son los siguientes (ejemplo en la grafica de parte posterior) Control de Video Control de poder... -
Page 11: Especi Caciones
Especi caciones Especi caciones BX-425CS BX-322CS MODELO BX-325CS MODELO BX-352CS 1/3” SONY Super HAD 1/4” SONY Super HAD 1/3” SONY Super HAD Disp. de imágen Disp. de imágen SONY DSP Chipset SONY HQ1 SONY DSP Chipset Sistema DSP Sistema DSP Sistema de video Sistema de video PAL:795(H)x596(V) - Page 12 Especi caciones MODELO BX-351CS 1/3” SONY Super HAD Disp. de imágen HITACHI DSP Chipset Sistema DSP Sistema de video PAL:795(H)x596(V) / NTSC:811(H)x508(V) Pixels efectivos 540TVL High resolution. Res. horizontál Iluminación máx. 0.001 LUX/F1.2 Rango S/N Compuesta Salida video Balance de blancos Velocidad disparo Corrección gama Interno...
