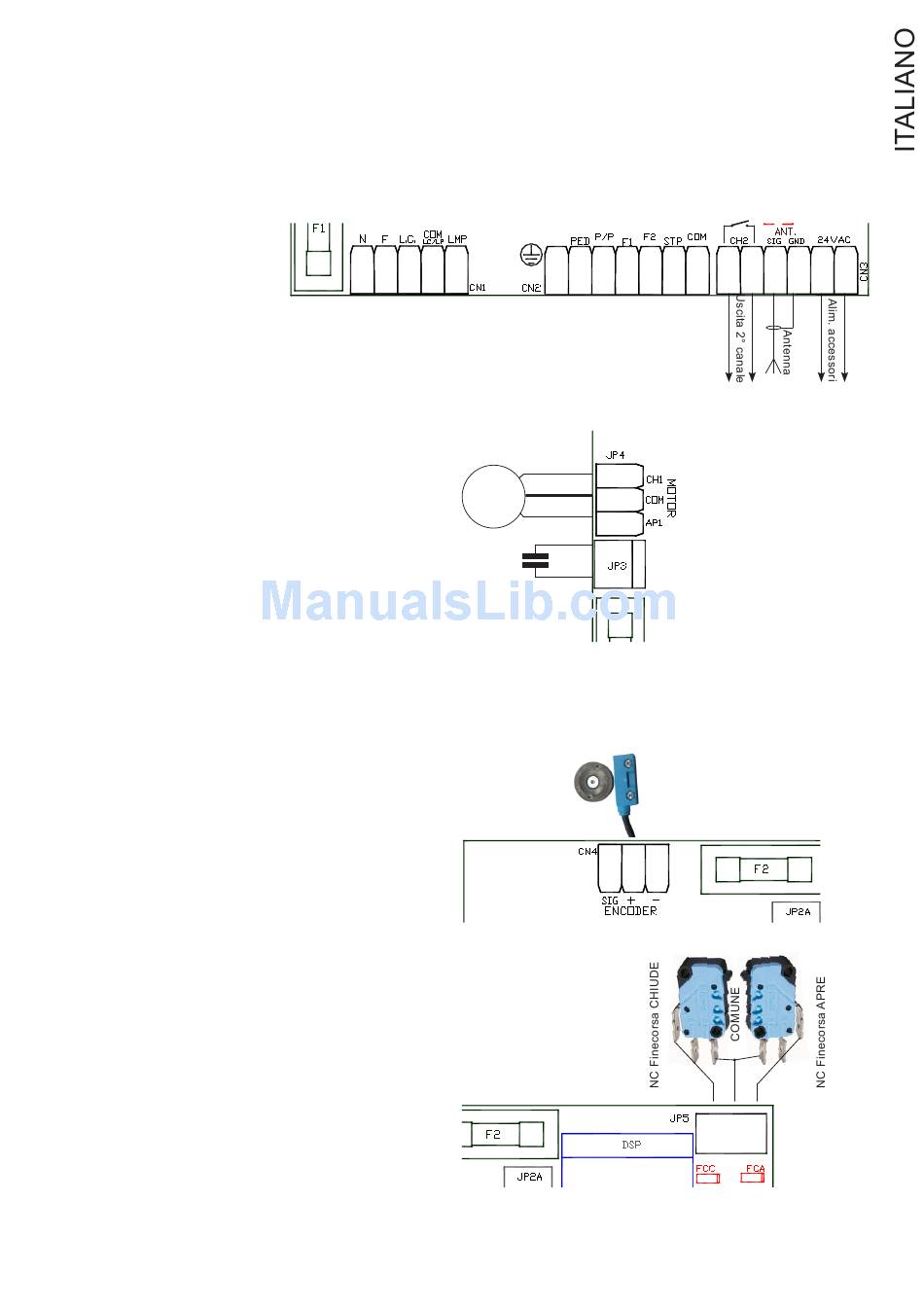

CONNETTORE CN3
Morsettiera collegamento alimentazioni accessori 24Vac, secondo canale radio e antenna
13) Uscita 2° canale radio (solo se si utilizza ricevitore innesto 2 canali)
14) Uscita 2° canale radio (solo se si utilizza ricevitore innesto 2 canali)
15) Collegamento antenna (segnale)
16) Collegamento antenna (calza di schermatura)
17) Alimentazione accessori 24Vac Max 15 Watt
18) Alimentazione accessori 24Vac Max 15 Watt
CONNETTORE JP3
Morsettiera collegamento condensatore
JP3 1) Condensatore
JP3 2) Condensatore
CONNETTORE JP4
Morsettiera collegamento motore
19) Apertura motore
20) Comune
21) Chiusura motore
CONNETTORE CN4
Connettore collegamento encoder
25) Segnale da encoder (nero)
26) Positivo alim. encoder (marrone)
27) Negativo alim. encoder (blu)
CONNETTORE JP5
Morsettiera collegamento finecorsa
22) Finecorsa chiusura NC
23) Comune finecorsa
24) Finecorsa apertura NC
N.B. i led corrispondenti ai finecorsa sono ACCESI quando non viene interessato il finecorsa relativo.
1 2 3 4 5
Motore
M
Condensatore
5
6 7 8 9 10 11 12 13 14 15 16 17 18
21
20
19
25 26 27
22 23 24
NO
