Installationsanvisning
SE
Installationsanleitung
DE
NO
Installasjonsanvisning
Guide d'installation
FR
Installation instruction
GB
Monteringsvejledning
DK
Asennusohje
FI
IT
Istruzioni di montaggio
NL
Installatie instructies
www.contura.eu
2
21
41
61
81
101
121
141
161
Installations-
anvisning
C 35T-Låg
Advertisement
Related Manuals for Contura C 35T-Lag
Summary of Contents for Contura C 35T-Lag

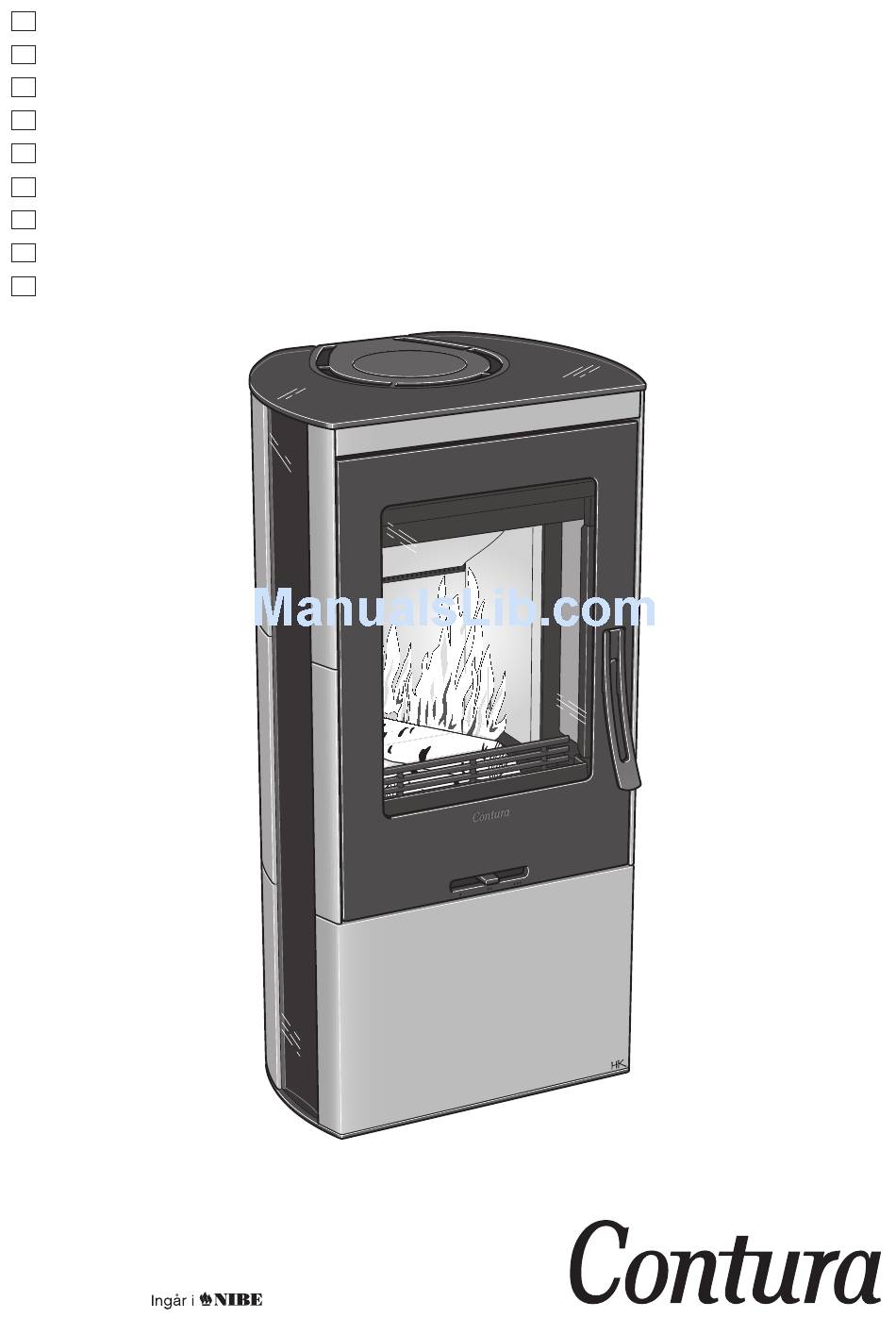

- Page 1 Installations- Installationsanvisning Installationsanleitung Installasjonsanvisning anvisning Guide d’installation Installation instruction Monteringsvejledning Asennusohje Istruzioni di montaggio Installatie instructies C 35T-Låg www.contura.eu...
- Page 2 Typbeteckning Contura 35TL Tillverkningsnummer Se märkskylt på kaminen Avsedd användning Rumsuppvärmning i bostadsbyggnader Bränsle TILLVERKARE Namn NIBE AB / Contura Adress Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Sverige KONTROLL Enligt AVCP System 3 Europastandard EN 13240:2001 / A2:2004 Testinstitut Rein-Ruhr Feuerstätten Prüfstelle, NB 1625,...
- Page 3 Välkommen till Contura-familjen! Vi hoppas att du kommer att få mycket glädje av din nya kamin. Som nybliven ägare till en kamin från Contura har du försäkrat dig om en kamin med tidlös design och lång livslängd. Contura har också en förbränning som är både miljövänlig och effektiv för bästa värmeutbyte.
-
Page 4: Tekniska Fakta
FAKTA Tekniska fakta Viktigt att komma ihåg! Montering av fackman Bärande underlag Effekt 3-7 kW Nominell effekt 5 kW Denna anvisning innehåller instruktioner Kontrollera att träbjälklaget har tillräcklig Verkningsgrad om hur kaminerna ska monteras och bärighet för kamin med skorsten. installeras. - Page 5 INSTALLATIONSAVSTÅND Installationsavstånd till väggar och tak C 35TL Minsta avstånd framför Brännbart tak kaminöppningen till brännbar byggnadsdel eller inredning ska vara 1 m. Måttskisserna visar endast minsta tillåtna installationsav- stånd för kaminen. Vid anslutning till stålskorsten skall även skor- stenens krav på säkerhetsavstånd beaktas.
- Page 6 TILLUFT/TILLBEHÖR Tillförsel av förbränningsluft Förbränningsluften kan tillföras direkt via en kanal utifrån, eller I varma utrymmen skall kanalen kondensisoleras med 30 mm indirekt via en ventil i ytterväggen i det rum där kaminen är place- mineralull som utvändigt förses med fuktspärr (byggplast). I rad.
- Page 7 TILLUFT/TILLBEHÖR Självstängande lucka Kaminen är utrustad med en fjäder för automatisk stäng- ning av luckan. Denna fjäder sitter ovanför strålningsskyddet. Stängningskraften på luckan kan justeras genom att flytta fjä- dern mellan de tre hacken som finns på hävarmen. Kaminens lutning påverkar också fjäderns stängningskraft. Om fjäderns kraft känns svag trots att fjädern monterats ytterst på...
-
Page 8: Anslutning Till Skorsten
SKORSTEN Anslutning till skorsten • Kaminen uppfyller kraven för anslutning till skorsten • En rökkanal med skarpa böjar och horisontell dragning dimensionerad för 350°C rökgastemperatur. reducerar draget i skorstenen. Maximal horisontell rökkanal är 1 m, förutsatt att den vertikala rökkanalslängden är minst 5 m. •... - Page 9 Varmluftsgallret måste vara monterat innan skorstenen toppansluts. Sotning Vid sotning skall rökhyllan demonteras, på Contura 30-serien görs detta enkelt genom att lyfta rökyllan och ta bort sidobiten. Lyft därefter ner rökhyllan och plocka sedan ur återstående delar. Hantera delarna med varsamhet.
-
Page 10: Montering Av Omramning
MONTERING Montering av omramning 803280 (H=41) 803294 (H=351) 603652 803296 (H=351) (H=351) 803313 Var rädd om täljstenen! 803349 (H=392) Den repas lätt och får lätt fläckar av fett. (H=392) Mindre fettfläckar går att avlägsna med 803312 ren aceton. (H=392) 803025 803027 (H=343) (H=343) - Page 11 MONTERING...
- Page 12 MONTERING Om fläkt ska monteras så ska det göras innan den nedre frontstenen monteras.
- Page 13 MONTERING Kontrollera att frontstenen placeras jämt i sidled mot fotplåten.
- Page 14 MONTERING...
- Page 15 MONTERING...
- Page 16 MONTERING Rengör inre och yttre sidoglas innan vidare montering. För profil och glas försiktigt ned i spåret.
- Page 17 MONTERING Slutbesiktning av installationen Det är mycket viktigt att installationen besikti gas av behörig skorstensfejarmästare innan kaminen tas i bruk. Läs också igenom ”Bruksanvisning för Eldning”, innan första eldningen.
- Page 20 NIBE AB · Box 134 · 285 23 Markaryd · Sweden www.contura.eu Contura förbehåller sig rätten att ändra angivna mått och beskrivna förfaranden i denna anvisning utan särskilt 811225 IAV SE-EX C35TL-6 meddelande. Den aktuella utgåvan kan laddas ner från 2015-10-22 www.contura.eu...
